用途场景
Specifications
技术参数
| 采用 Airyscan 2 技术的 | ||||
| LSM 910 | Airyscan SR | MPLX SR-2Y | MPLX SR-4Y | MPLX CO-2Y |
| 并行扫描(行) | 1 | 2 | 4 | 2 |
| 最大观察视野(FOV) 下的 FPS | 0.4 (Zoom 1.3) | 0.8 (Zoom 1.3) | 3.5 (Zoom 1.3) | 3.5 (Zoom 1.3) |
| 在 512x512 像素 下的 FPS | 4 | 8.4 | 18.9 | 8.3 |
| 处理方法:Wiener Dcv | ||||
| X 分辨率* | 120 nm | 140 nm | 140 nm | 180 nm |
| Z分辨率** | 350 nm | 450 nm | 450 nm | 550 nm |
| 处理方法:jDCV | ||||
| X' 分辨率* | 90 nm | 120 nm | 120 nm | _ |
| Z 分辨率(FWHM***) | 200 nm | 250 nm | 250 nm | _ |
| X'Y 荧光小球 FWHM*** | 80 nm | 80 nm | 80 nm | _ |
| 推荐应用 | ||||
| 抗体标记，细微结构 | +++++ | ++++ | ++++ | ++ |
| 抗体标记，拼图 | ++ | +++ | +++++ | +++ |
| 活细胞成像 | ++ | +++ | ++++ | +++++ |
| *具有特定距离的 488 nm 纳米标尺 **荧光小球 FWHM 100 nm、波长 488 nm，带Z轴压电陶瓷载物台 ***荧光小球 FWHM 23 nm(例如来自 GATTA Quant)、波长 488 nm,带Z轴压电陶瓷载物台 | ||||
| 采用 Airyscan 2 技术的 | ||||
| LSM 990 | Airyscan SR | MPLX SR-4Y | MPLX SR-8Y | MPLX CO-8Y |
| 并行扫描(行) | 1 | 4 | 8 | 8 |
| 最大观察视野(FOV) 下的 FPS | 0.2 (Zoom 1.7) | 1.0 (Zoom 1) | 2.0 (Zoom 1) | 9.6 (Zoom 1) |
| 在 512x512 像素 下的 FPS | 4.7 | 25 | 47.5 | 34.4 |
| 处理方法:Wiener Dcv | ||||
| X 分辨率* | 120 nm | 140 nm | 120/160 nm | 共聚焦或更佳 |
| Z分辨率** | 350 nm | 450 nm | 450 nm | 共聚焦或更佳 |
| 处理方法:jDCV | ||||
| X' 分辨率* | 90 nm | 120 nm | 120 nm | _ |
| Z 分辨率(FWHM***) | 200 nm | 250 nm | 250 nm | _ |
| X'Y 荧光小球 FWHM*** | 80 nm | 80 nm | 80 nm | _ |
| 推荐应用 | ||||
| 抗体标记，细微结构 | +++++ | ++++ | +++ | ++ |
| 抗体标记，拼图 | ++ | ++++ | +++++ | +++ |
| 活细胞成像 | ++ | +++ | ++++ | +++++ |
| *具有特定距离的 488 nm 纳米标尺 **荧光小球 FWHM 100 nm、波长 488 nm，带Z轴压电陶瓷载物台 ***荧光小球 FWHM 23 nm(例如来自 GATTA Quant)、波长 488 nm,带Z轴压电陶瓷载物台 | ||||
性能特点

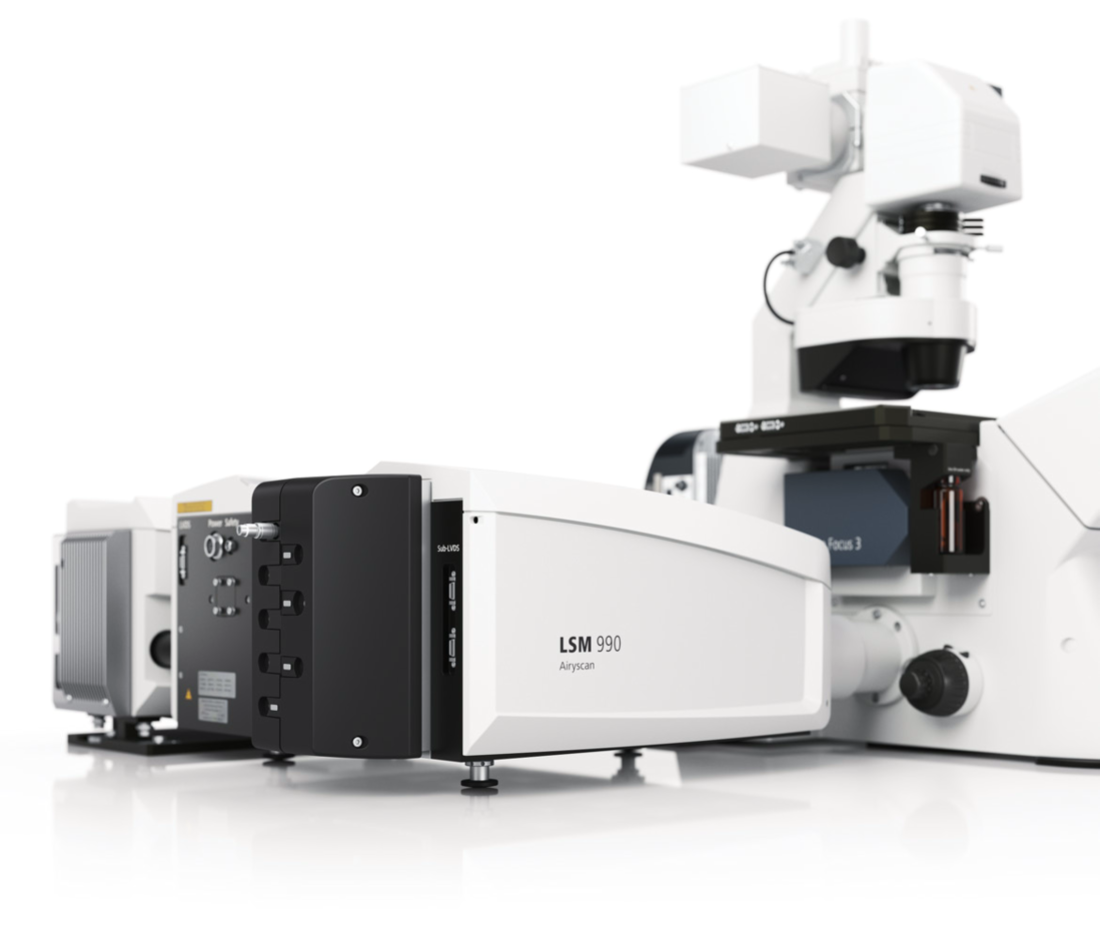

搭载 Airyscan的蔡司激光共聚焦显微系统使您能够在生物样品上进行突破极限的低光毒性、 超分辨、高速采集和分子表征等实验。利用其独特的面阵列检测器强化信号检测，Airyscan 实现了高灵敏度和高分辨率的独特融合。该技术完全集成至蔡司激光共聚焦显微镜中且易于使用，为您提供了超越传统共聚焦成像的无限可能。
- 低光毒性超分辨成像
从样品中获取更多空间结构信息。
显微镜的本质在于通过分辨微小结构来揭示未知。超分辨率已成为荧光成像的标准，并广泛用于众多显微成像 实验。然而，选择一种对活体样品安全且能提供可靠结果的方法至关重要。使用 Airyscan，您无需成为显微镜专 家即可进行超分辨实验。样品制备和工作流将与现有的共聚焦成像方法保持一致。使用 Airyscan，您可以捕捉到 更多结构信息，并更有效地收集可用的荧光信号，使得这一超分辨方法对精细样品的光毒性尤其低。您可以选 择不同的处理选项，并轻松定制您的处理方法，以获得可靠、可量化的数据。联合去卷积可借助 Airyscan 提供 的额外空间信息，将横向分辨率精细至 90 nm。
- 高速共聚焦图像采集
结合更高的空间和时间分辨率，获得新的发现。
要了解生命系统中的动态过程，就不能为了追求必要的时间分辨率而牺牲空间信息。Airyscan 可将快速成像与 超分辨率相结合，使 Airyscan 成为一种多功能工具，能够以亚细胞分辨率观察活体动态并对大型三维样品进行 高效成像，从而实现对细胞、细胞团、类器官或整个生物体中过程的高效成像。多单元 Airyscan 检测器可快速 采集 2 至 8 行图像线，从而加快成像过程并增强获取的结构信息。Airyscan 提供各种并行扫描选项，可灵活满 足不同的实验需求。利用面阵列检测器提供的独特信息，联合去卷积可进一步提高分辨率，是一种专门针对 Airyscan 高速成像模式进行了优化的可靠的处理方法。
- Dynamics Profiler
探索活体样品中隐藏的分子动力学信息。
蔡司 Dynamics Profiler 可助您轻松了解活体样品中的分子浓度和动力学信息。蔡司 Airyscan 探 测器收集到的信息能够用于表征非对称扩散行为，非常适合研究细胞聚集物。流体测量确定 液体中主动运动的速度和方向，并提供与微流控和器官芯片相关的新数据。您无需过度曝光 样品或延长实验时间，即可探索敏感的样品并扩大数据收集范围，以提高研究水平。
应用范围
低光毒性、超分辨、高速采集和分子表征等实验
