绝缘电阻测试仪怎么选：电压定档、量程定顶、充电电流定节拍

绝缘电阻测试仪俗称兆欧表、摇表。外行看它「就是一只能出高压的万用表」，实际上它干的活很简单也很绝对：在被测绝缘两端加一个已知的直流高压，量出流过绝缘的微小漏电流，用欧姆定律算出电阻值。所以这台机器真正的三个本事是——能加多高的电压、能测多小的电流、能给多大的电容充电。三者一乘一除，决定了它能测什么、不能测什么。

买错的方式几乎从来不是「牌子选错」，而是三个数字没对上：电压档对不对（标准要求打多高）、量程顶够不够（被测件的绝缘值在哪个数量级）、短路电流够不够（能不能把大电容充上电）。同是「5kV」的两台机器，一台量程 100GΩ、短路电流 1mA，另一台量程 50TΩ、短路电流 6mA，价格差好几倍，能干的活也完全不是一回事。

这篇按这四个真实决定结果的条件——电压档、量程顶、短路电流、判断指数——把在售绝缘表拆成便携电工、中高压便携、超高压便携、台式元器件、产线多通道、电池电芯、光伏、材料表面电阻八条线讲清楚。所有参数取自产品库规格书原文，规格书没写的项目一律标注「详见规格表」，不替厂家补数。

本篇属于《安规测试设备怎么选》系列的分支，只讲绝缘电阻这一项。耐压、接地、泄漏各自成篇；一台机器要同时测几项的，看二合一 / 三合一 / 四合一 / 六合一那几篇。

一、它给出的不是电阻，是漏电流换算出来的电阻

打开任何一本绝缘表的规格书，都会看到两个参数挨在一起：电阻量程和电流测量下限。它们不是两个独立指标，而是一个等式的两端：

可测电阻上限 ≈ 施加电压 ÷ 最小可测电流

这条式子能解释一大半「为什么这台机器测不出那个值」的问题：电压只有 1kV、最小可测电流 1nA，那量程顶就是 1TΩ；想测到 50TΩ，要么电压提到 15kV，要么把电流测量做到 pA 级，或者两者都做。所以看到「量程 50TΩ」的表，背后一定有高压加大阻输入这两件事在支撑；看到「量程 100GΩ」的表，说明它的电流下限只做到 μA 级。

这张表的用法很直接：先看你的被测件大概在哪个数量级，再去对量程顶，最后回头看反推出来的电流下限够不够。比如要测一台 220kV 变压器的绕组绝缘，工程上读数常落在 TΩ 级，那 100GΩ 的表连读都读不出来（显示超量程），必须上 5kV 以上、量程到 TΩ 的机型。

二、电压档怎么定：跟着被试品额定电压走，不是越高越好

试验电压选低了测不出缺陷，选高了会人为损伤绝缘——尤其电机绕组和电子板卡，超压试验是真会把绝缘打坏的。工程上的通行做法是按被试品的额定电压分档，具体数值以你执行的试验规程原文为准：

有一条最容易踩的边界：「带电就测不了」这件事，靠的是机器会不会拒绝加压。日置 IR5050 的测量键要长按 1 秒才启动，就是防误触；威晟 VS-3128 的电压监视器一旦检测到被试品带电超过 36V 就自动禁止测试；Fluke 1587C 在电压大于 30V 时阻止绝缘测试。现场用表，这几项不是锦上添花，是保命的。

三、量程顶怎么定：MΩ、GΩ、TΩ 是三档世界观

绝缘电阻的数值跨度极大，从几百 kΩ（受潮严重）到几十 TΩ（全新高压绝缘件）都有。按数量级分三档，选型时先对号：

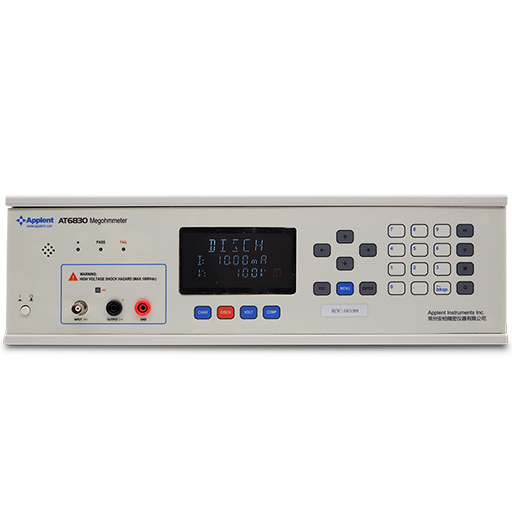

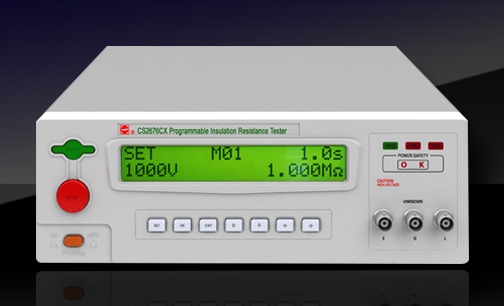

注意一个细节：同一台表在不同电压档下量程顶是不一样的。长盛 CS2676CX 的 100V 档只到 9999MΩ（约 10GΩ），1000V 档才放到 99.99GΩ；安柏 AT6830 更直接——50V 档 50kΩ~50GΩ、500V 档 500kΩ~500GΩ，量程随电压线性放大。挑机型时别只看规格书封面上那个最大量程，要看你实际要用的那一档能到多少。

四、短路电流：为什么 1mA 的表测不了长电缆

短路电流（有的规格书写「输出短路电流」「充电电流」）决定两件事：给容性被试品充电有多快，以及读数稳不稳。绝缘体在直流下等效于「一个电阻并联一个电容」，加压瞬间电流全部用来给电容充电，充完才轮到漏电流。电缆越长、变压器越大、电机越大，等效电容越大，充电时间越长：

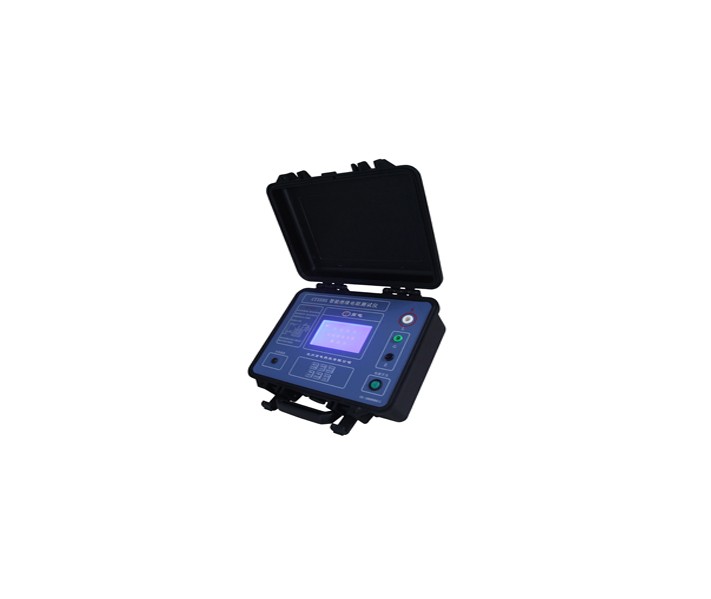

这也是为什么现场表会把「短路电流 ≥5mA」当卖点写进规格书：Fuzrr ES3035+ 与 ES3045 都给到 ≥5mA / ≥6mA，杭高 CT3505 标 >5mA，ZT-hitop 13129 标 5mA（可订做 10mA），而 Fluke 1503 标称只有 1mA——这两类表适用的现场根本不是同一批活。1503 是给「配电柜、家电、短线路」准备的，不是给几公里电缆准备的。

五、四个判断指数：DAR、PI、DD 才是判断受潮与老化的东西

单次绝缘电阻读数受温度、湿度、测试时间影响很大，同一个值在 20℃ 干燥环境和 35℃ 潮湿环境下含义完全不同。所以工程上真正用来下结论的是比值——它们是绝缘「吸收过程」的形状特征，跟温度关系小得多：

这一项最容易被忽略，因为便宜的表不给。但反过来看：一台表如果只给你一个电阻读数，它就没法回答「这个绝缘体是不是在变差」——只能回答「现在这一秒是多少」。要跟踪趋势、要出报告、要判断受潮，DAR 和 PI 是绕不过去的。

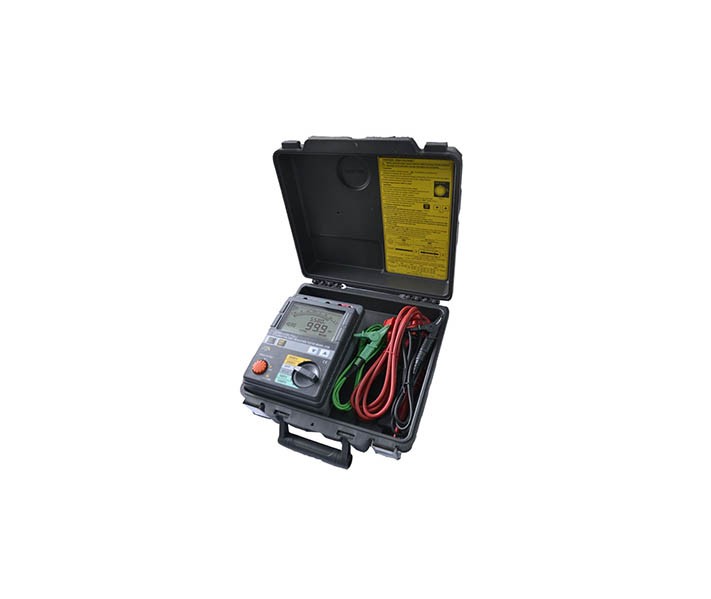

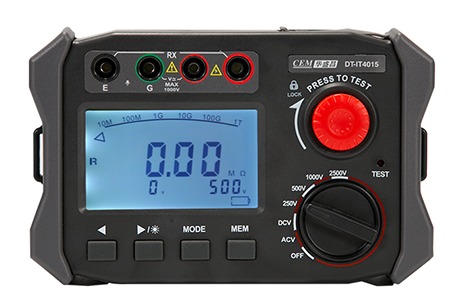

六、便携线 A：电工现场表，250~1000V 到 GΩ 级

这一类是「电工包里那只表」，测配电柜、家电、电动工具、短线路。特征是电压档低、量程 GΩ 级、电池供电、防摔防尘。国产品牌这一档已经很成熟，价格与操作的差别比性能差别更明显：

这一档怎么挑，看两个软指标比看参数有用：一是「带电会不会拒绝测试」（有电压报警的表能救命），二是「放电做不做得到」（测完不给被试品放电，下一个碰的人就挨电）。Fuzrr 全系有自动放电与越限报警，Fluke 1503 标了放电时间 <0.5s，日置标了过压保护 AC600V——这些才是现场真正用得上的功能。

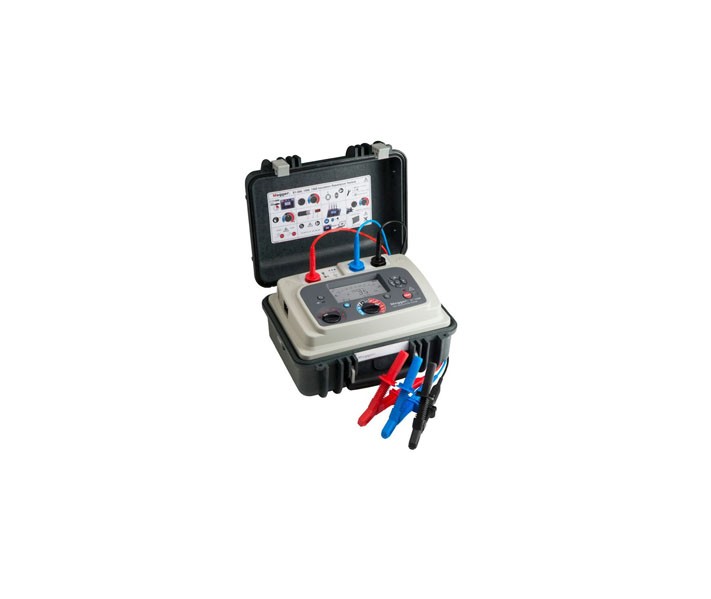

七、便携线 B：中高压表，2.5~5kV 到 TΩ 级

这一档是电力检修的主力：变压器、高压电机、6~10kV 电缆、开关柜。电压到 2.5kV/5kV，量程做到 TΩ，短路电流普遍 ≥2mA 甚至 5mA，多带 DAR/PI 与数据存储：

这一档的挑选关键不在「多高电压」，而在抗干扰与带载。变电站现场有强感应电，长电缆和大变压器容量大，两个因素叠加会让便宜的表读数乱跳。日置用 PWM 开关方式输出（3153 那套思路），福禄克强调 IEEE 43 全电压覆盖，VICTOR 9620 直接标「抗强感应电、双层绝缘屏蔽测试线」——这些是给现场准备的，不是给实验室准备的。

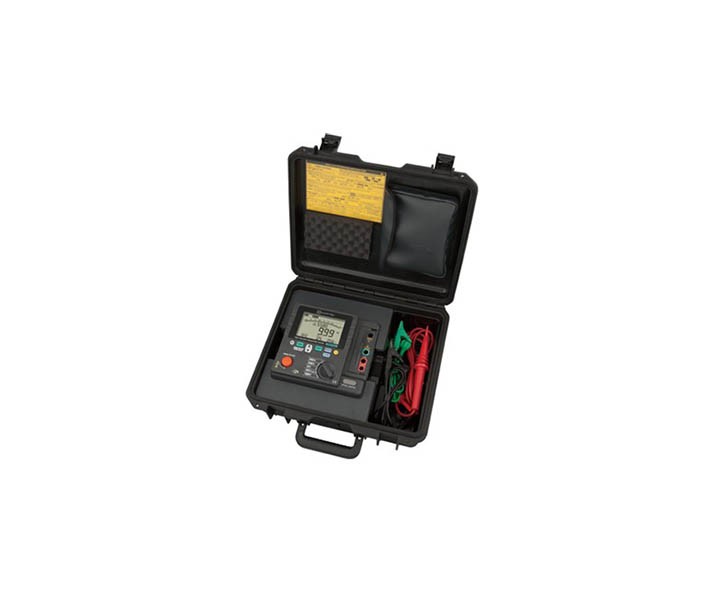

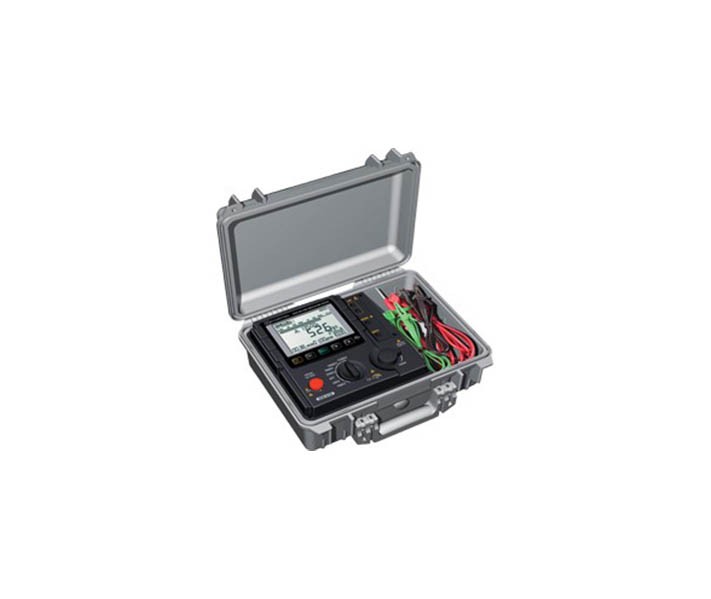

八、便携线 C：超高压表，10~15kV 到 10~50TΩ

再往上就是 10kV/12kV/15kV 档，测 35kV 以上变压器、长距离高压电缆、GIS、绝缘子、光伏组串。这一档的机器数量少、价格高，量程顶能到几十 TΩ：

买超高压便携表，有三个现场问题必须先问：①测试线扛不扛得住（15kV 不是普通测试线能碰的，厂家配的双层绝缘屏蔽线是必需件，不是附件）；②放电回路有没有（超高压测完的残余电荷能致命，杭高标了「5000V 降到 50V 只需 <250ms/μF」）；③带电检测做不做得到（威晟 VS-3128 超过 36V 直接禁止测试，这一条是保命设计）。

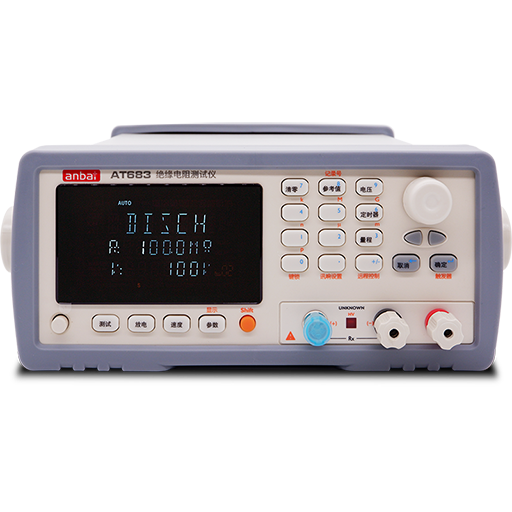

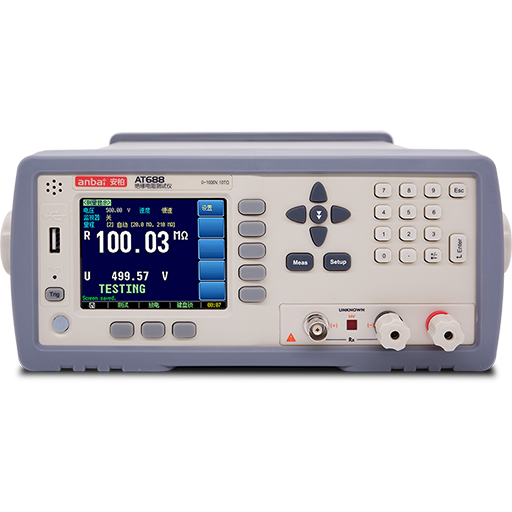

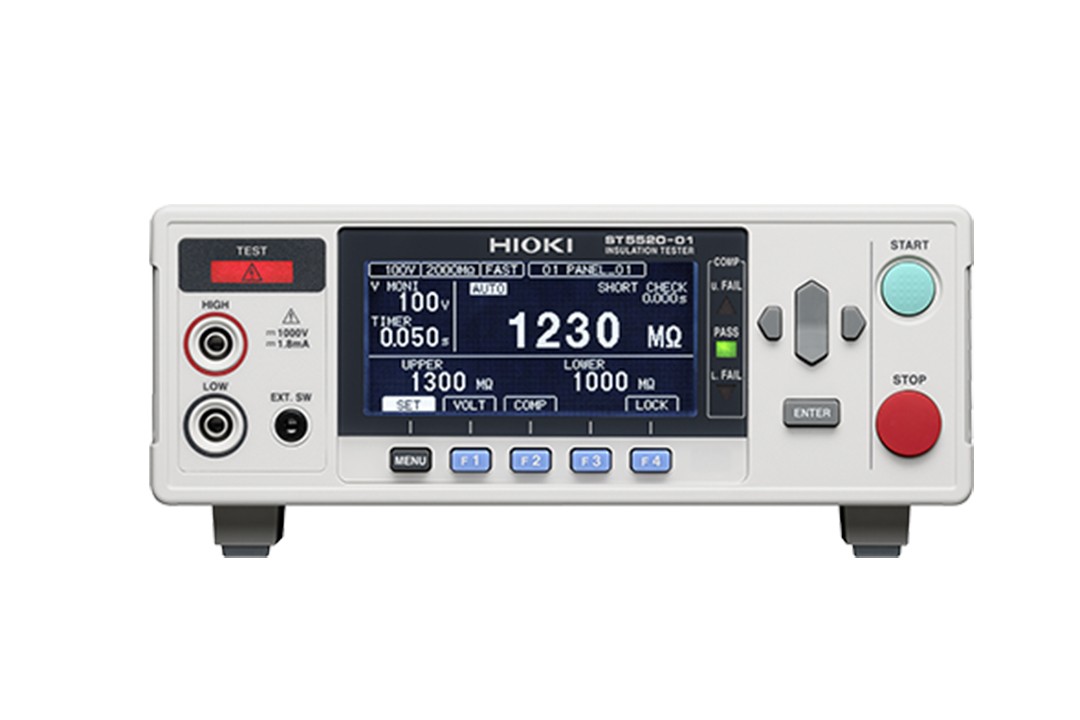

九、台式线 A：元器件与材料，1~1000V 到 10TΩ

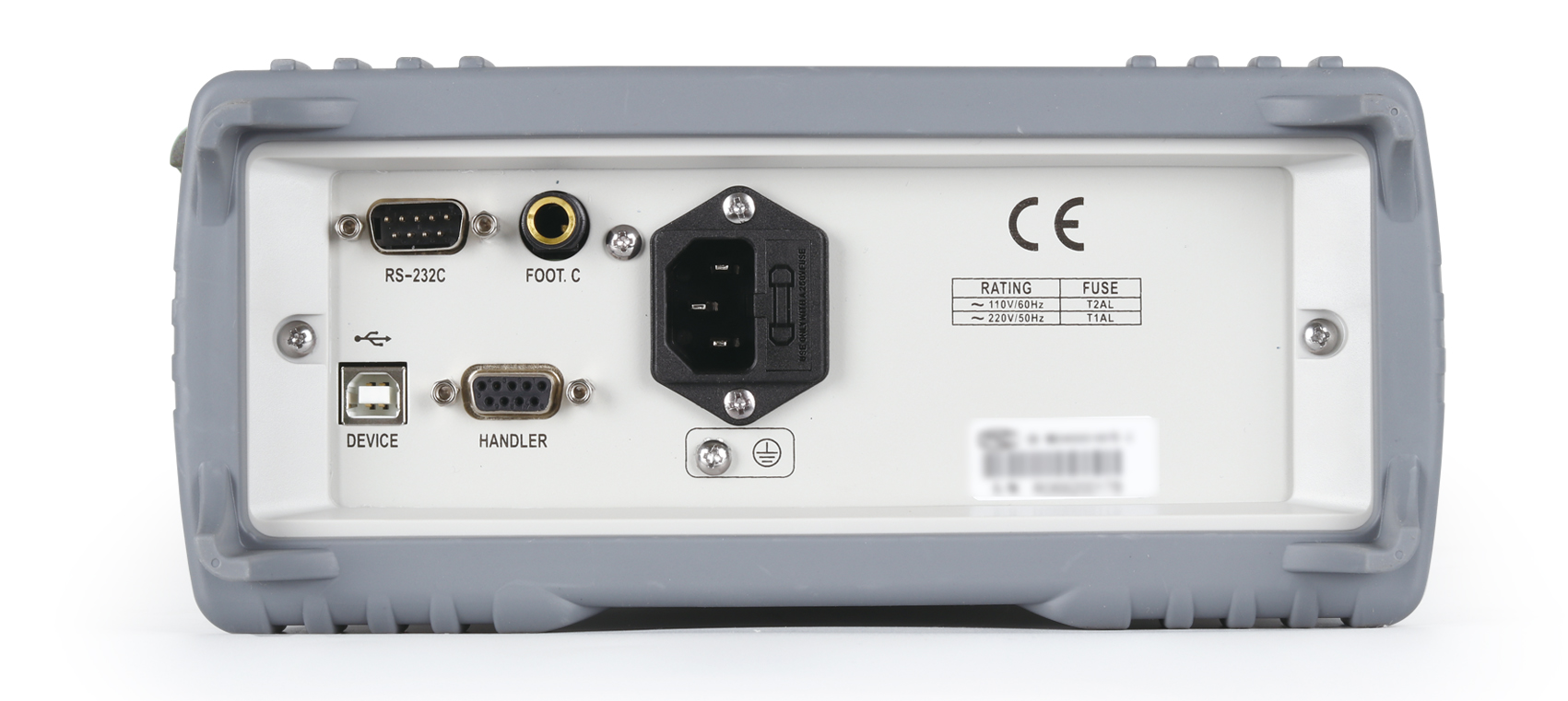

台式机跟便携机的差别不是「体积」，是精度、可编程、可通信。电压 1V 步进可编程、电流量程分 6~7 档、RS232/USB/HANDLER 接口齐全，能挂到产线上按节拍跑，也能当实验室标准用：

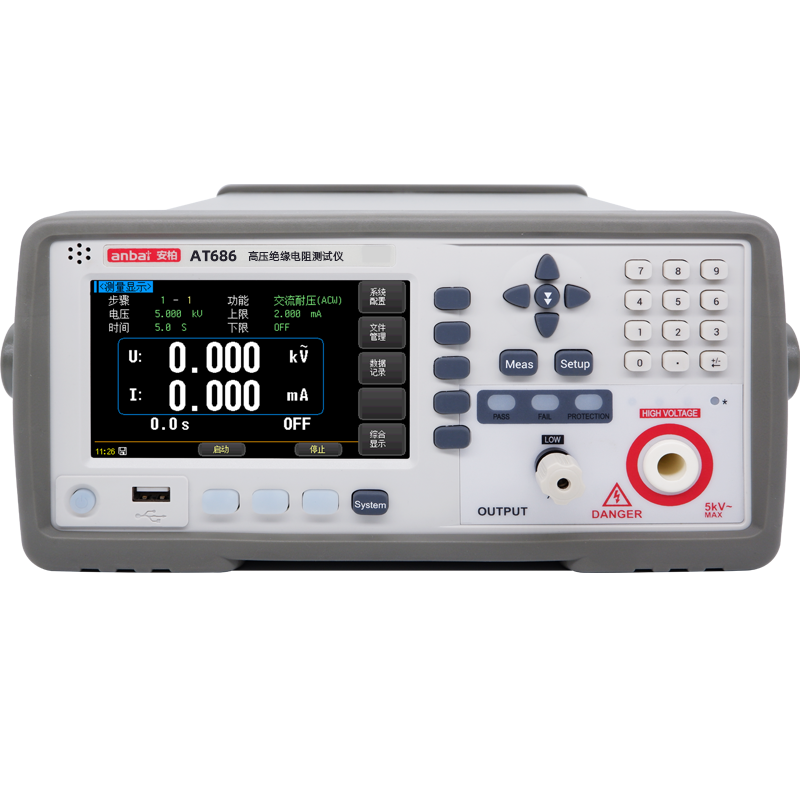

台式这一档的挑选标准只有一条：你要不要「可编程的试验电压」和「可挂产线的接口」。要，就必须上台式（1V 步进 + HANDLER/PLC）；不要，便携表更便宜也更耐造。中间地带是安柏 AT686 这类——台式结构但保留高压档，适合既要精度又要 2.5kV 的场合。

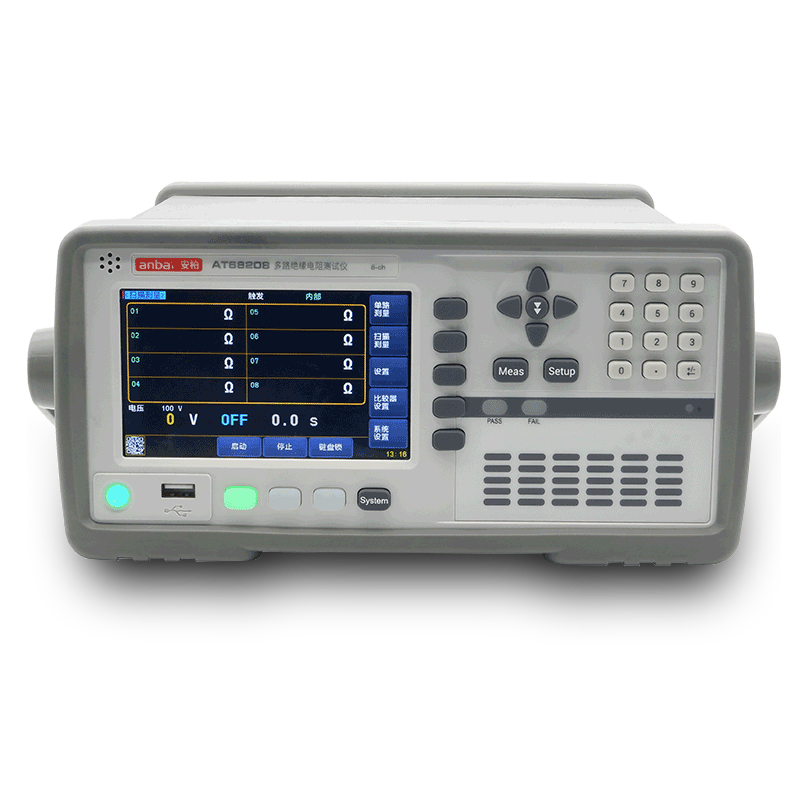

十、台式线 B：产线与多通道，一次接线测多点

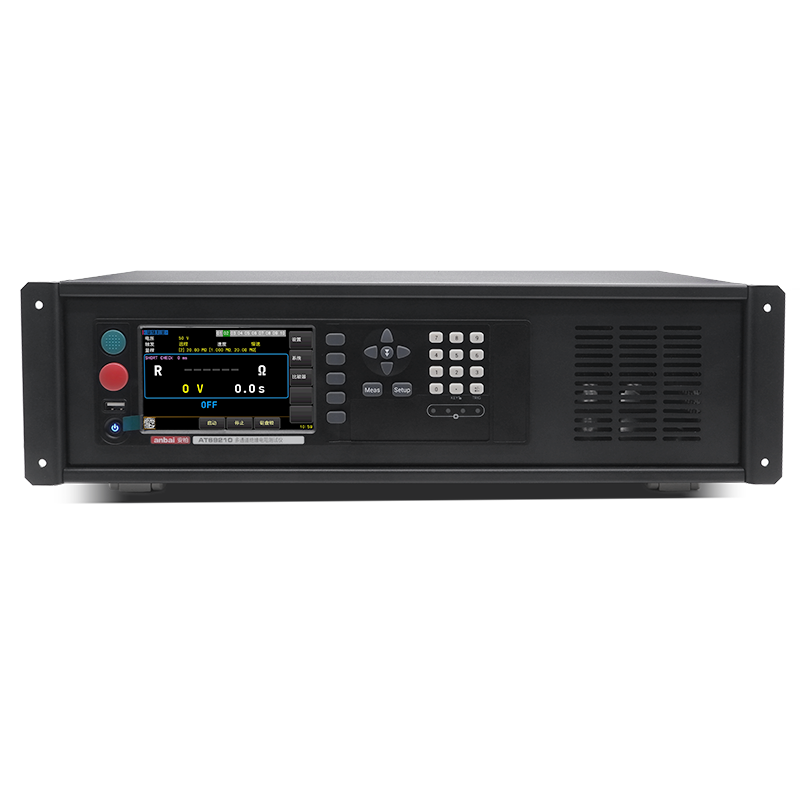

多通道的价值不在「测得多」，而在免去反复插拔——插拔次数直接等于接触不良与人为误差的概率。多路产品分两种：一种是矩阵扫描（轮流切换），一种是并行输出（同时加压）。前者便宜、节拍长；后者贵、效率高：

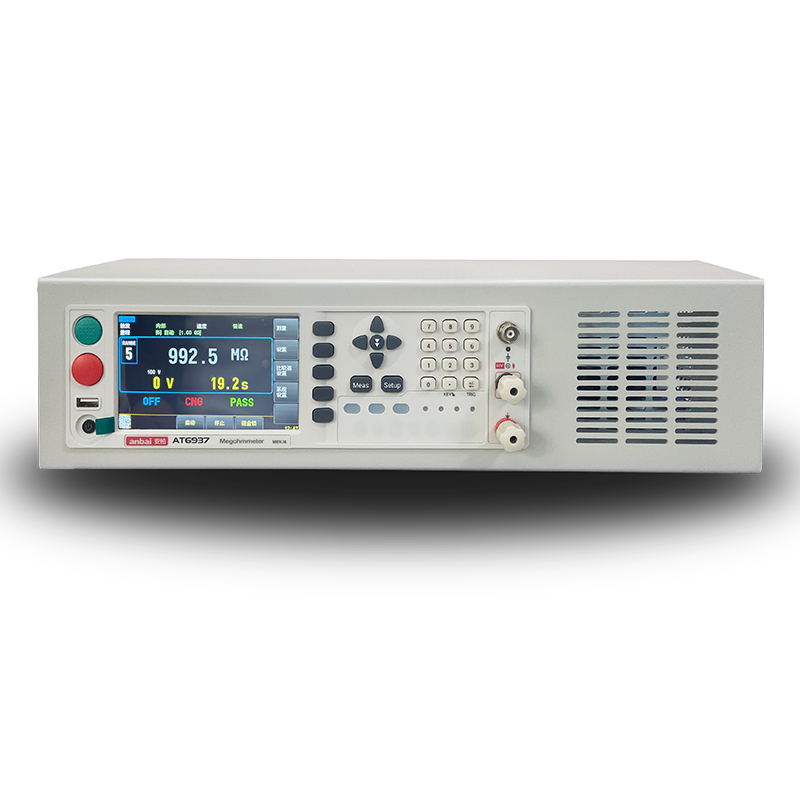

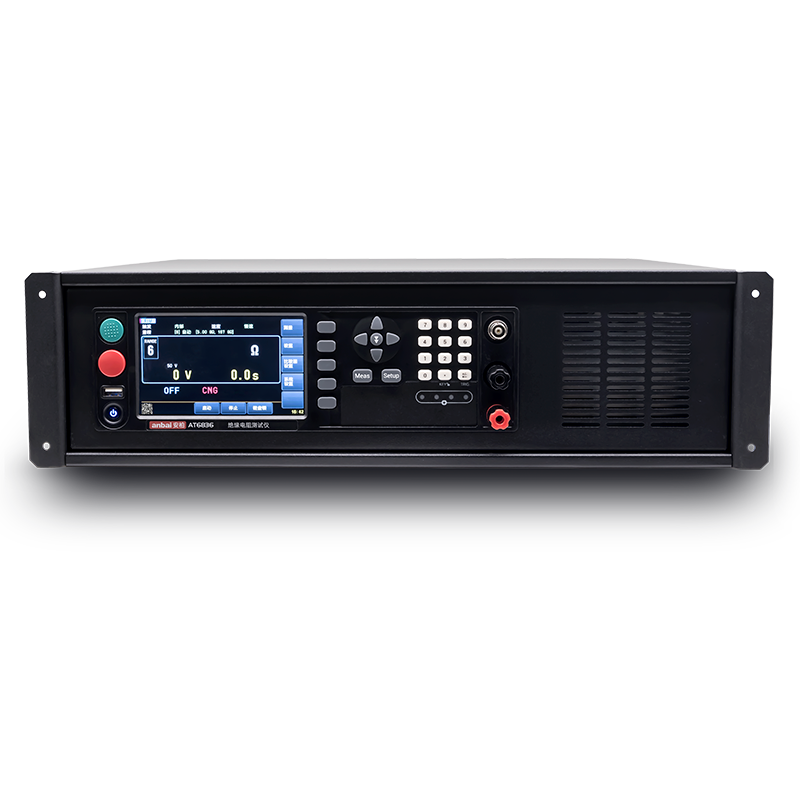

判断标准跟耐压多通道完全一样：「一个节拍里要不要同时给多个被测点加高压」。要，选并行；只是接线麻烦想少插拔，矩阵扫描更省。另外注意「预充电通道」这个容易被忽略的设计——安柏 AT6830/AT6937 单独给一路 0.5A 预充电，就是先把大电容充到接近试验电压，再切到测量回路，这样测量段可以快得多。

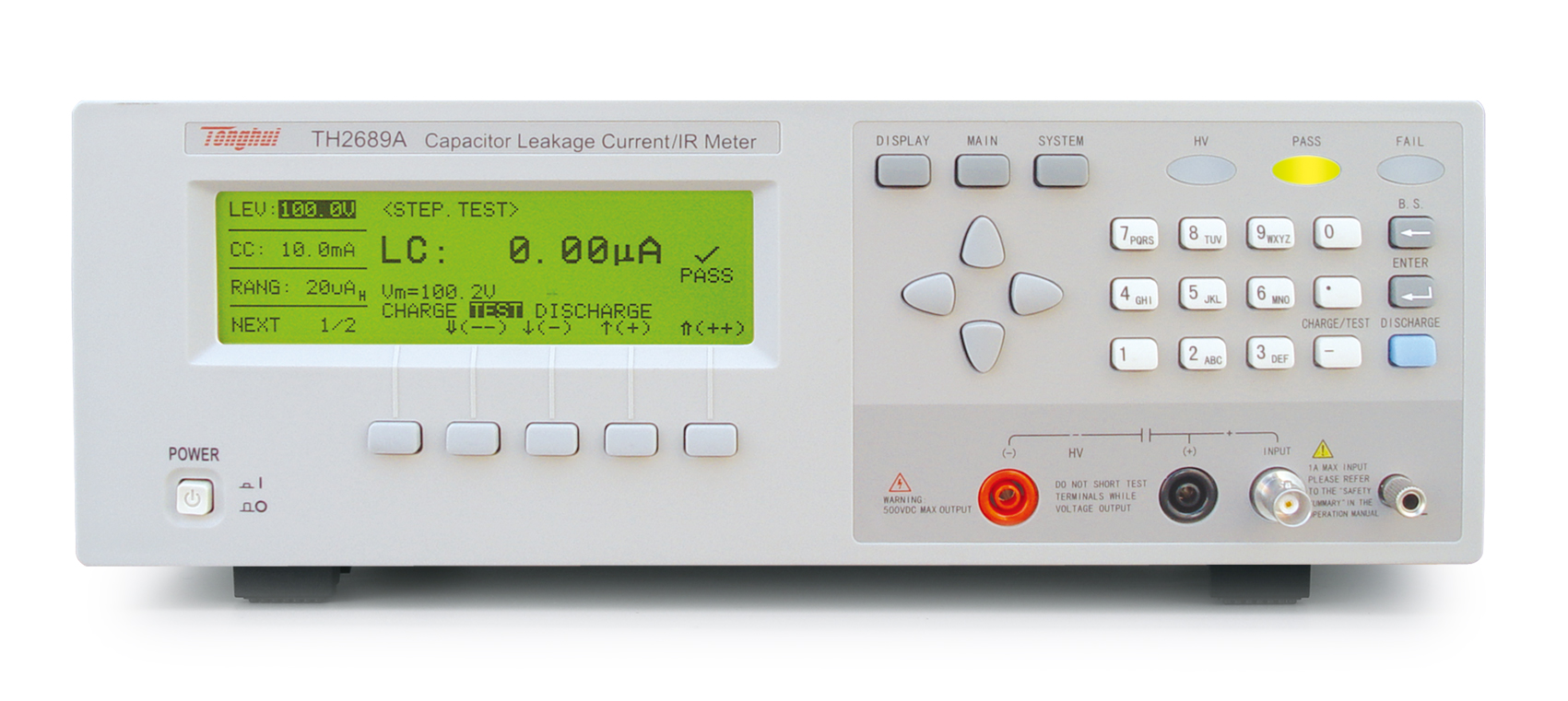

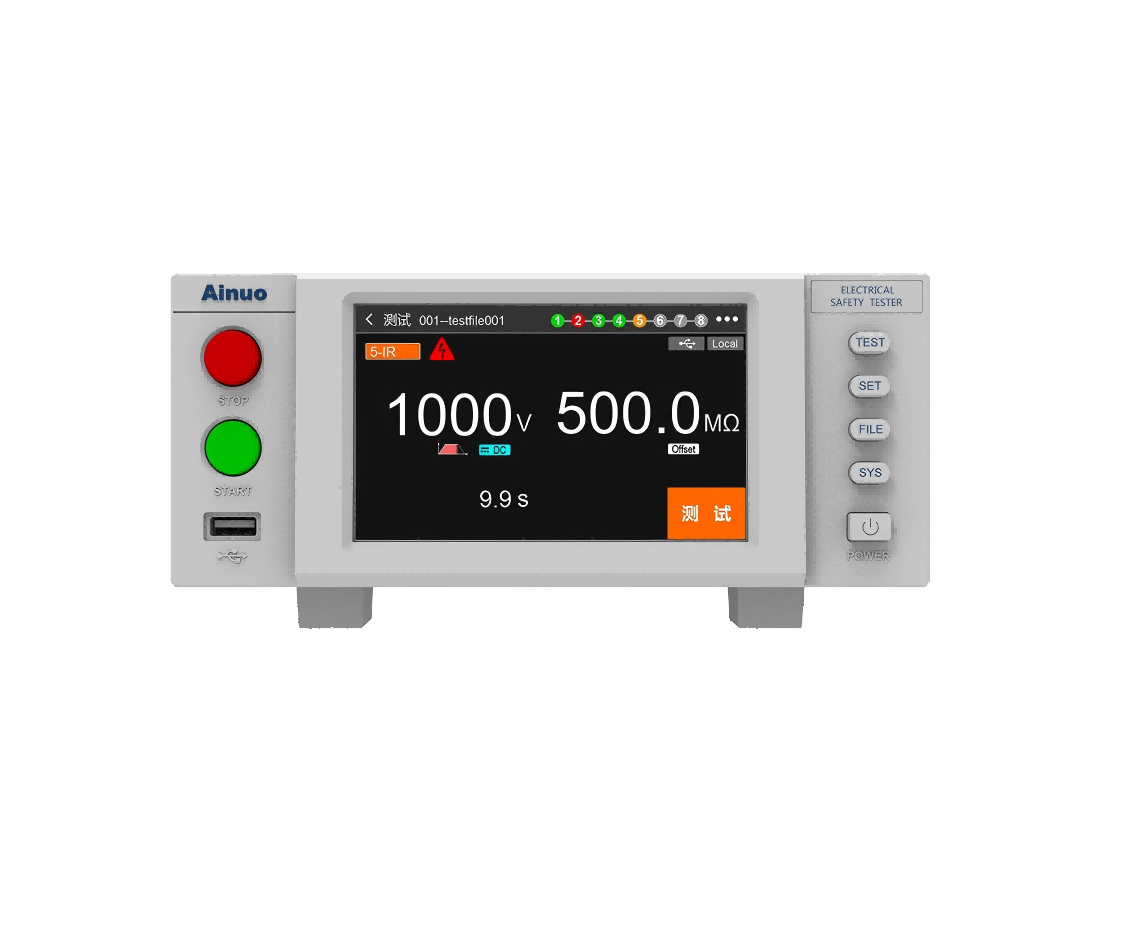

十一、电池电芯与电容：别把良品判成坏品

电池绝缘测试有个反常识的坑：用高压去测微短路，会把短路点烧断，于是坏品被测成良品。所以这一档的机器卖的不是量程，是「低压短路检测」和「微小电流分辨」：

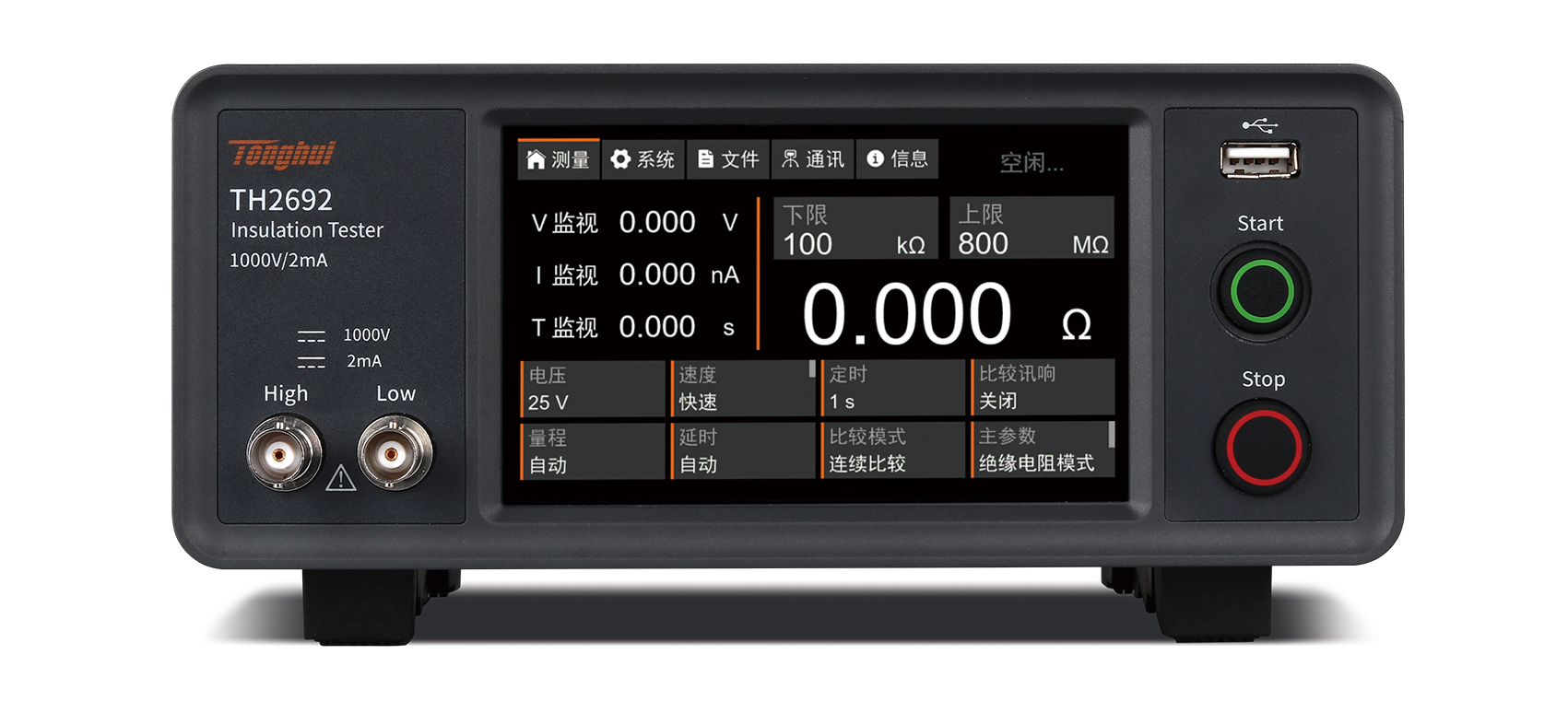

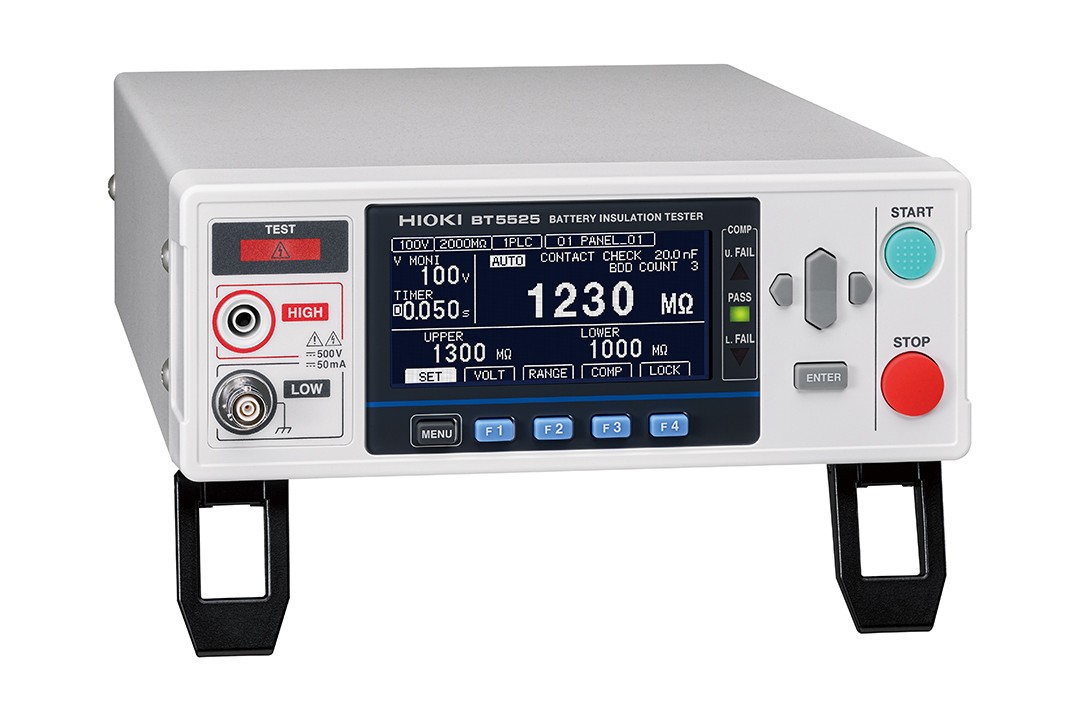

如果被测件是电芯，先把一句话记住：「能测到 100GΩ」不是重点，「能在 100V 以下把 0.1nA 的异常分出来」才是重点。同惠 TH2692 把「低压短路检测」写进产品简介，日置 BT5525 专门做 BDD 功能，Chroma 11210 把局部放电侦测做成选配——这些厂家都在解决同一个问题：不要让高压掩盖了缺陷。

十二、光伏与高压系统：发电状态下怎么测绝缘

光伏组串在白天是带电的，普通绝缘表一接上去就被直流电压顶住。所以这一档要的是「PV 专用量程」——能在组件发电的状态下测绝缘，同时测开路电压：

光伏这条线最容易犯的错，是拿普通 5kV 表去测发电中的组串，读出一个「看起来很低的电阻」，然后判断组件坏了。那不是组件坏，是表被直流分量骗了。要么在夜间/断开组串后测，要么用带 PV 量程的机型。

十三、材料与表面/体积电阻率：另一套电极

测绝缘材料（薄膜、陶瓷基板、电工钢涂层、塑料件）时，被测的往往不是「两点之间的电阻」，而是表面电阻率与体积电阻率。这需要专用电极（三电极/同心环/平板）与换算，普通表只能给你一个说不清含义的数字：

材料这一档的买家通常已经在做标准试验（体积/表面电阻率有明确电极尺寸与计算公式），所以选型的重点不是「量程多大」，而是「有没有配套电极、能不能按标准算」。TestKey TK 系列把三合一做进一台机器，TUNKIA 直接把富兰克林法做成了自动化装置——两条路对应实验室与产线两种场景。

十四、五步选型法：从被测件倒推机器

把前面所有参数收成五步，按顺序走一遍，基本不会买错：

五步里最容易被跳过的是第③步。因为它不在规格书封面上，而在内页的「输出短路电流」一行里。买之前把这一行找出来看一眼，能省掉后面很多麻烦。

十五、四档配置：按场景直接照抄

如果不想逐个参数推，按场景照抄这四档，覆盖 90% 的实际需求：

这四档不是互斥的：很多单位是「一台 5kV 便携 + 一台台式」的组合——现场用便携做初判，可疑件带回实验室用台式做精确复测与出报告。反过来只买一台想全包，通常会在「量程够但精度不够」或「精度够但带不动现场」上二选一。
