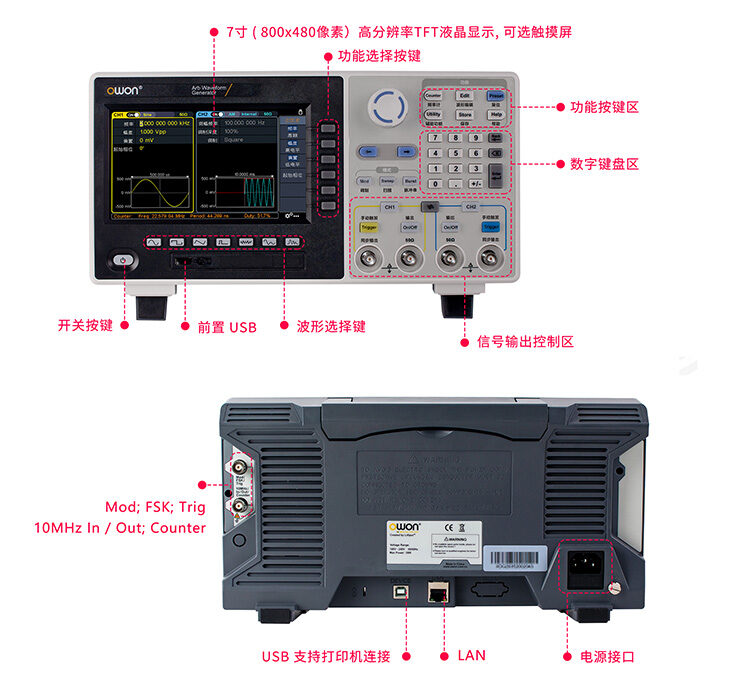

- 采用先进的DDS技术，100MHz最高输出频率 + 500MSa/s最高采样率，频率分辨率1μHz + 14bits 或16 bits（可选） 垂直分辨率，10M点任意波形长度 + 丰富的波形输出：6种基本波形，内置sinc、指数上升、指数下降、心电图、高斯、半正矢、洛仑兹、双音频、DC电压共计160种 + 丰富的调制功能：AM、DSB-AM、FM、PM、ASK、FSK、PSK、BPSK、QPSK、3FSK、4FSK、OSK、PWM、SUM + 内置7位高精度频率计，频率范围100mHz ~ 500MHz + 支持SCPI通信功能、labview 通信功能 + 7寸 ( 800x480像素）TFT液晶屏,支持触摸操作，多点触控方便快捷，可快速改变波形参数，通过触摸屏还可以编辑绘制任意波
产品介绍

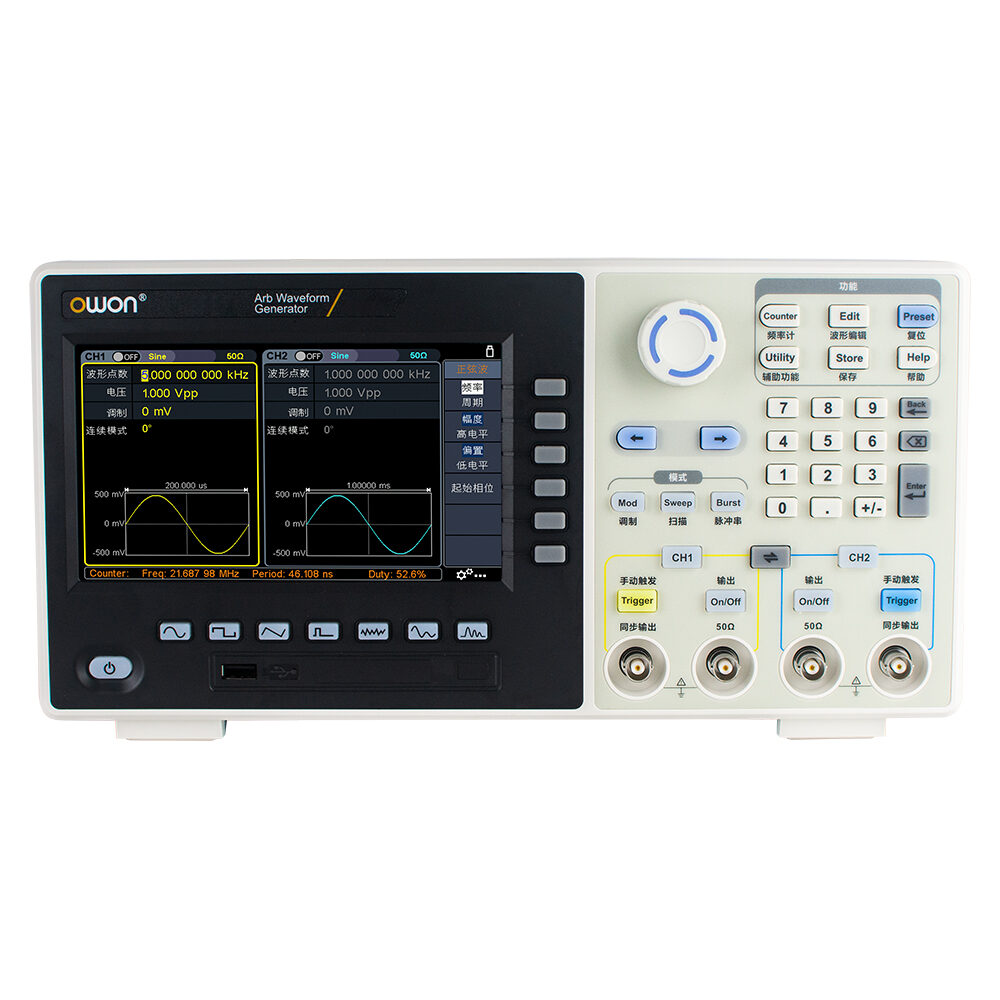

NDG2000 系列双通道7寸屏信号源

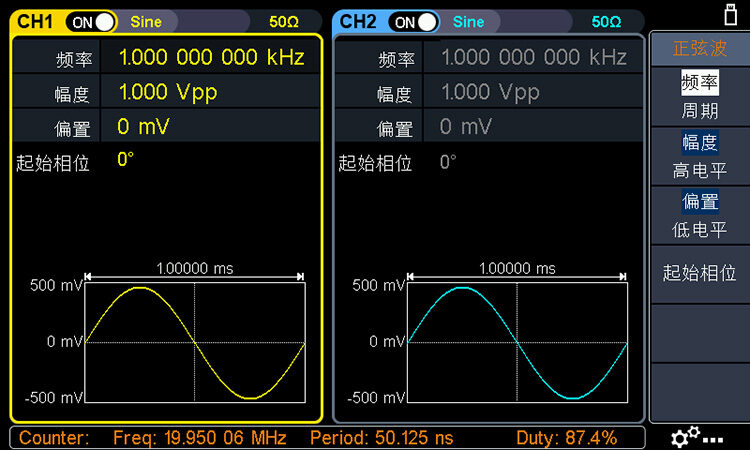

1.等效双通道

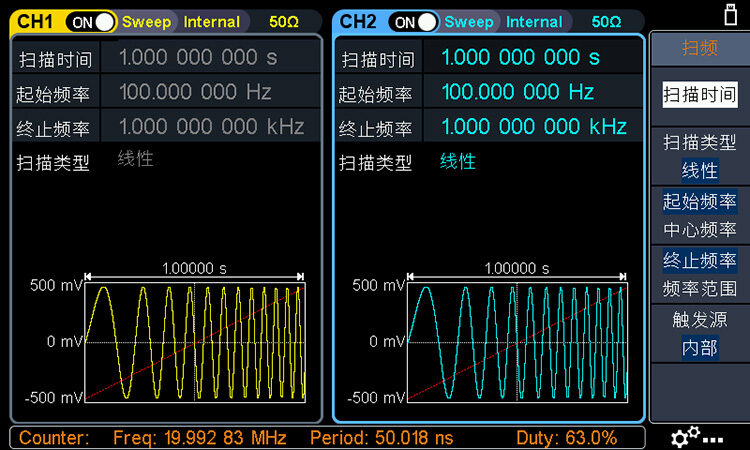

2.丰富的扫频功能

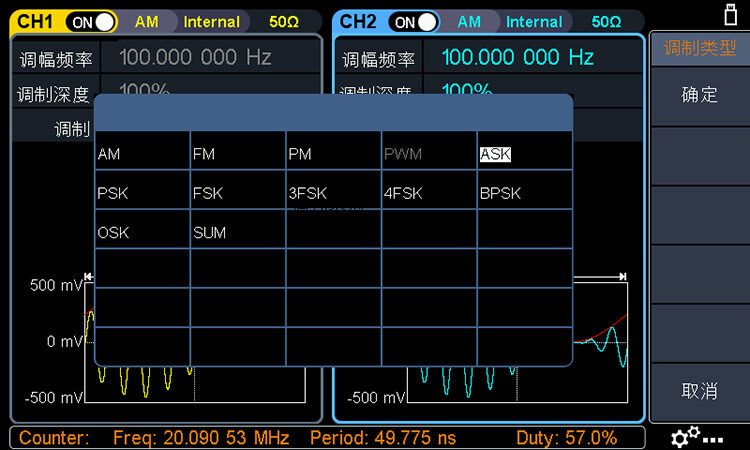

3.丰富的模拟调制

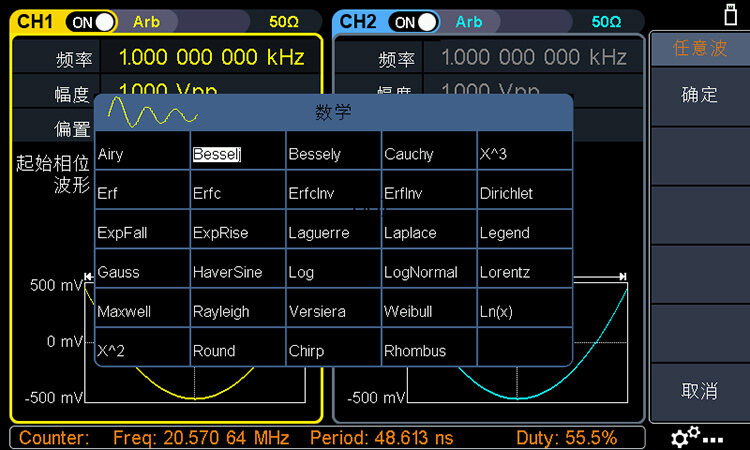

4.内置152种任意波形
技术参数
|
型号 |
NDG2100 |
NDG2080 |
NDG2060 |
NDG2035 |
NDG2030 |
|---|---|---|---|---|---|
|
通道 |
双通道（独立） |
||||
|
输出频率 |
100MHz |
80MHz |
60MHz |
35MHz |
30MHz |
|
实时采样率 |
500MSa/s |
||||
|
14bits or 16 bits(可选) |
|||||
|
波形 |
|||||
|
标准波形 |
正弦波、方波、脉冲波、锯齿波、噪声、谐波 |
||||
|
任意波形 |
since、指数上升、指数下降、心电图、高斯、半正矢、洛伦兹、双音频、DC电压共计160种 |
||||
|
频率特性 (频率分辨率1μHz 或 10位有效数字) |
|||||
|
正弦波 |
1μHz-100MHz |
1μHz-80MHz |
1μHz-60MHz |
1μHz-35MHz |
1μHz-30MHz |
|
方波 |
1μHz ~ 30MHz |
1μHz ~ 30MHz |
1μHz ~ 30MHz |
1μHz ~ 15MHz |
1μHz ~ 15MHz |
|
脉冲波 |
1μHz ~ 25MHz |
1μHz ~ 25MHz |
1μHz ~ 25MHz |
1μHz ~ 15MHz |
1μHz ~ 15MHz |
|
锯齿波 |
1μHz ~ 3MHz |
1μHz ~ 3MHz |
1μHz ~ 3MHz |
1μHz ~ 3MHz |
1μHz ~ 3MHz |
|
噪声 (-3dB，典型值) |
100MHz |
80MHz |
60MHz |
35MHz |
30MHz |
|
任意波 |
1μHz ~30MHz |
1μHz ~30MHz |
1μHz ~30MHz |
1μHz ~30MHz |
1μHz ~30MHz |
|
谐波 |
1μHz ~50MHz |
1μHz ~40MHz |
1μHz ~30MHz |
1μHz ~17.5MHz |
1μHz ~15MHz |
|
精度 |
±2ppm, 25°C±5°C |
||||
|
波形长度 |
2 points -10M points |
||||
|
幅值特性 |
|||||
|
输入幅度（50欧） |
1mVpp ~ 10Vpp（≤ 25MHz）；1mVpp ~ 5Vpp （≤60MHz）；1mVpp ~ 2.5Vpp（≤100MHz）； |
||||
|
调制特性 |
|||||
|
调制方式 |
AM、DSB-AM、FM、PM、ASK、FSK、PSK、BPSK、QPSK、3FSK、4FSK、OSK、PWM、SUM |
||||
|
频率计 |
|||||
|
测量功能 |
Frequency， period, +width, -width, +duty, and -duty |
||||
|
频率范围 |
100mHz ~ 200MHz 可选100mHz ~ 500MHz |
||||
|
频率分辨率 |
7 digits |
||||
|
输入/输出 |
|||||
|
输入模式 |
硬件频率计、外部调制输入、外部触发输入、内部时钟输出、外部参考时钟输入/输出 |
||||
|
标准接口 |
USB Host, USB Device,LAN，RS232 (可选) |
||||
|
机械规格 |
|||||
|
尺寸 |
340mm x 177mm x 90mm |
||||
|
重量 |
约 2.3kg |
||||
标配附件
电源线
USB数据线
驱动光盘
Q9线
产品说明书
