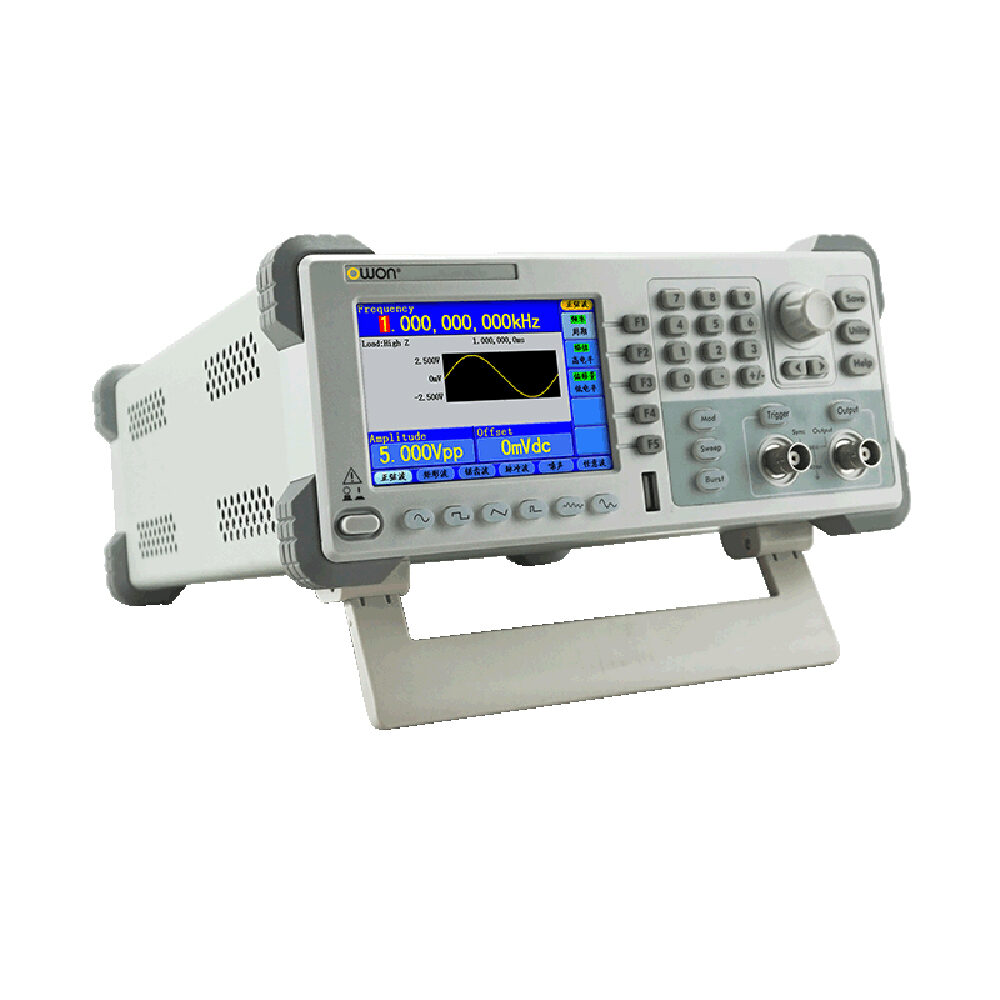

AG-S系列单通道信号源

Name: AG-S系列单通道信号源
Brand: owon 利利普
SKU: AG051 / AG051F / AG1011 / AG1011F
Availability: InStock

型号：AG051 / AG051F / AG1011 / AG1011F

分类国货精品 > owon > 信号发生器 > 单通道信号源

🔧 我要报修 🧰 保养申请我要询价

用途场景

研发实验室研发、新产品开发、技术研究

生产生产线检测、工艺控制、制造过程监控

品控质量检验、来料检测、成品测试

合规认证计量检测、仪器校准、精度验证

教学实训教学实验、技能培训、实训演示

维修设备维修、故障诊断、维护保养

AG-S系列单通道信号源

型号	AG051	AG051F	AG1011	AG1011F
通道	单通道+同步触发
带宽	5MHz		10MHz
实时采样率	125MS/s
垂直采样率	14 bits
波形

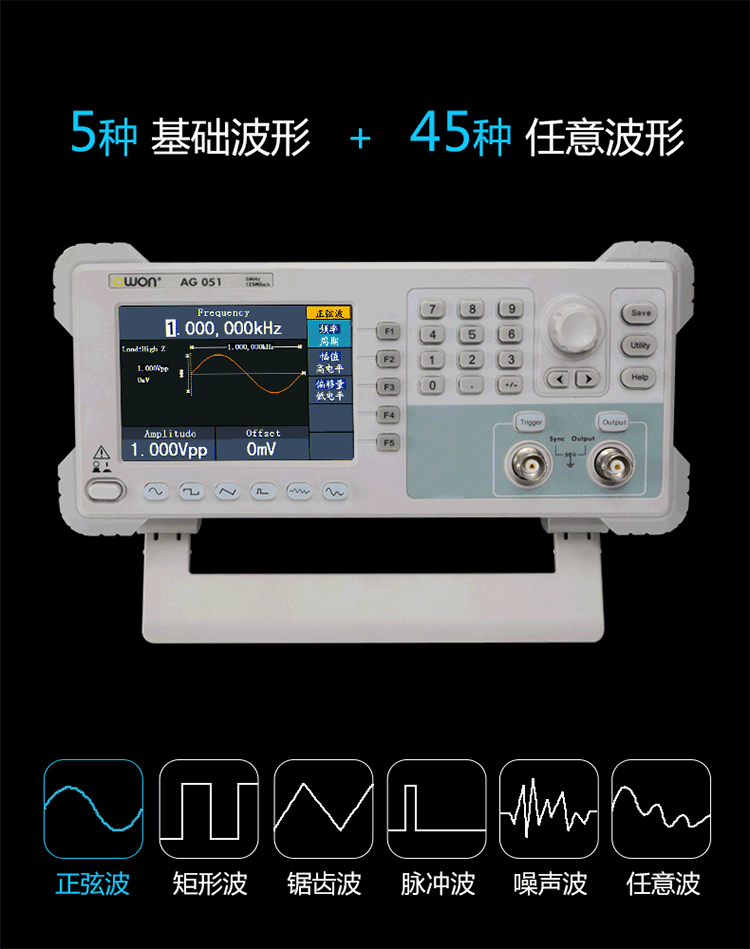

标准波形	正弦波、方波、脉冲波、锯齿波，噪声
任意波形	指数上升、指数衰减、Sin（x）/x、阶梯波等45种内建波形以及用户自定义波形
频率特性（最高采样率400Msa/s，频率分辨率1uHz）
正弦波	1μHz - 5MHz		1μHz - 10MHz
方波	1μHz - 5MHz		1μHz - 5MHz
脉冲波	1μHz - 5MHz		1μHz - 5MHz
锯齿波	1μHz - 1MHz
噪声	5MHz (-3dB) (typical)
任意波	1μHz - 5MHz
幅值特性
输出幅度	1m Vpp - 12.5 Vpp (50Ω), 1m Vpp - 25 Vpp (高阻)
幅度分辨率	1mVpp or 14 >digits
直流偏移范围（AD+DC）	±6.25V (50Ω), ±12.5V (高阻)
偏移分辨率	1mV>or 4 digits
输出阻抗	50Ω (>典型值>)

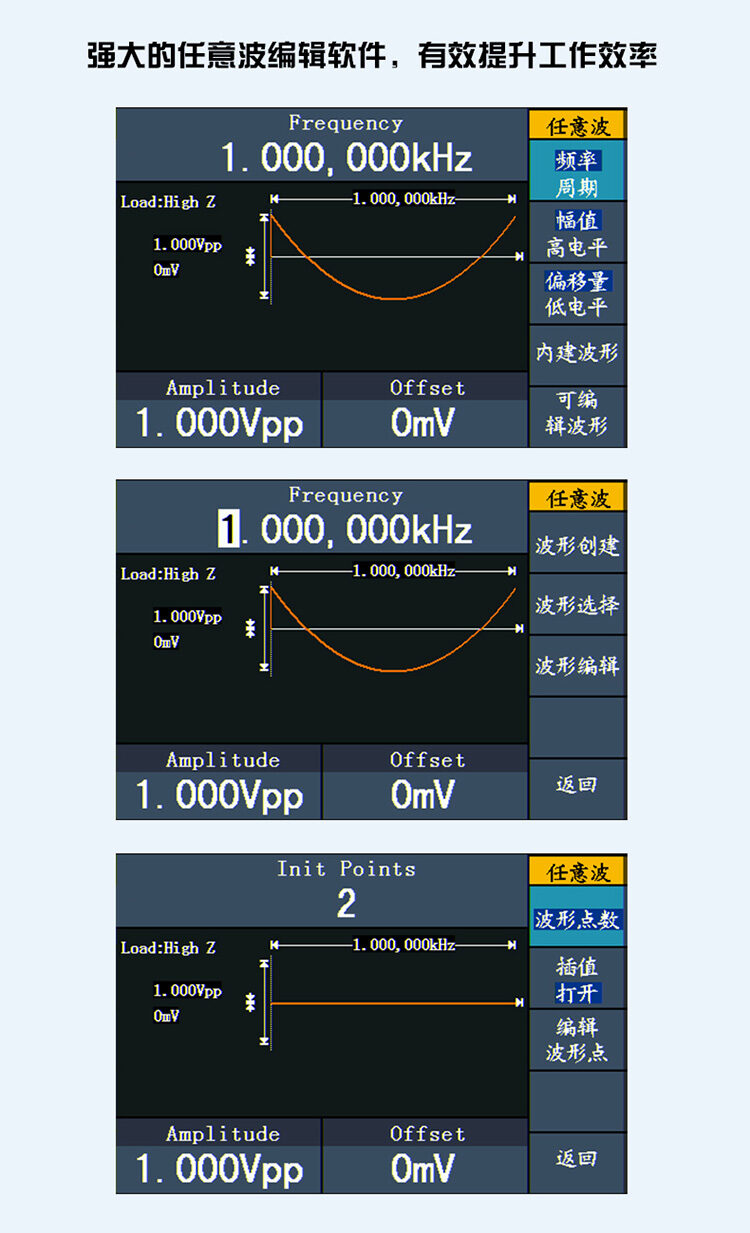

任意波
波形长度	2 pts to 8k pts
采样率	125MS/s
垂直分辨率	14 bits

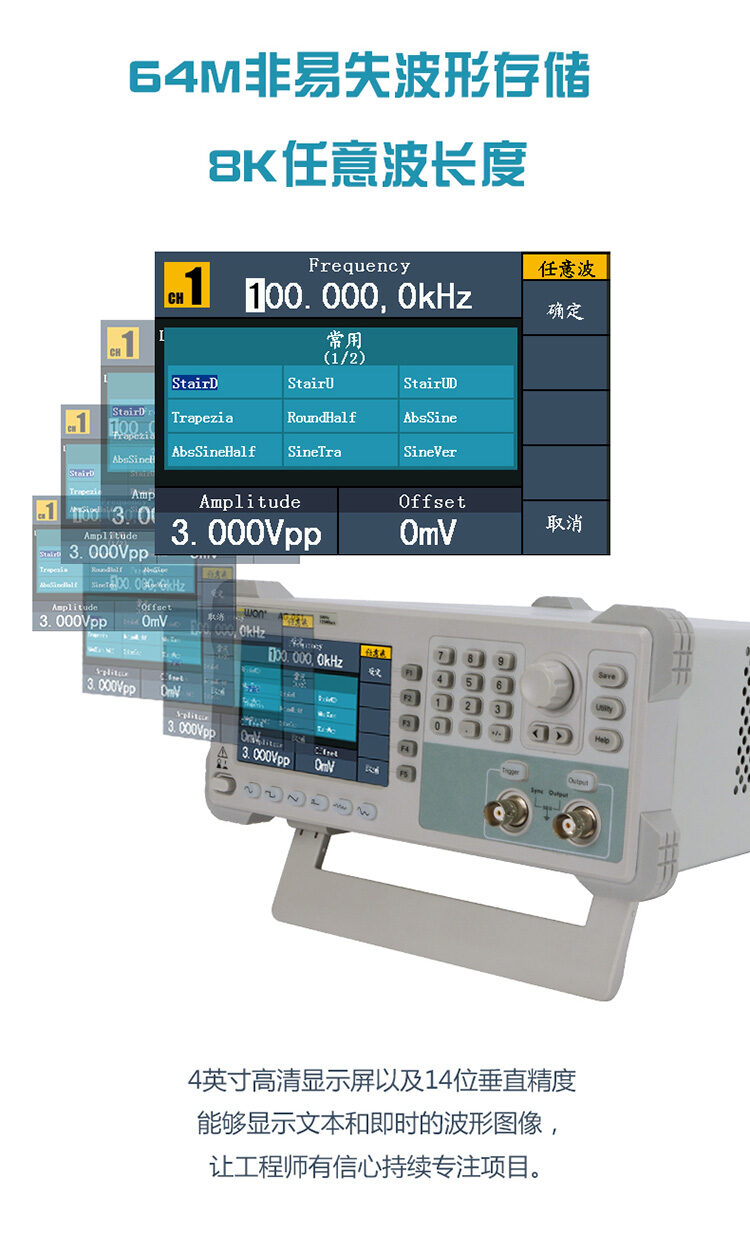

非异失存储	64M byte

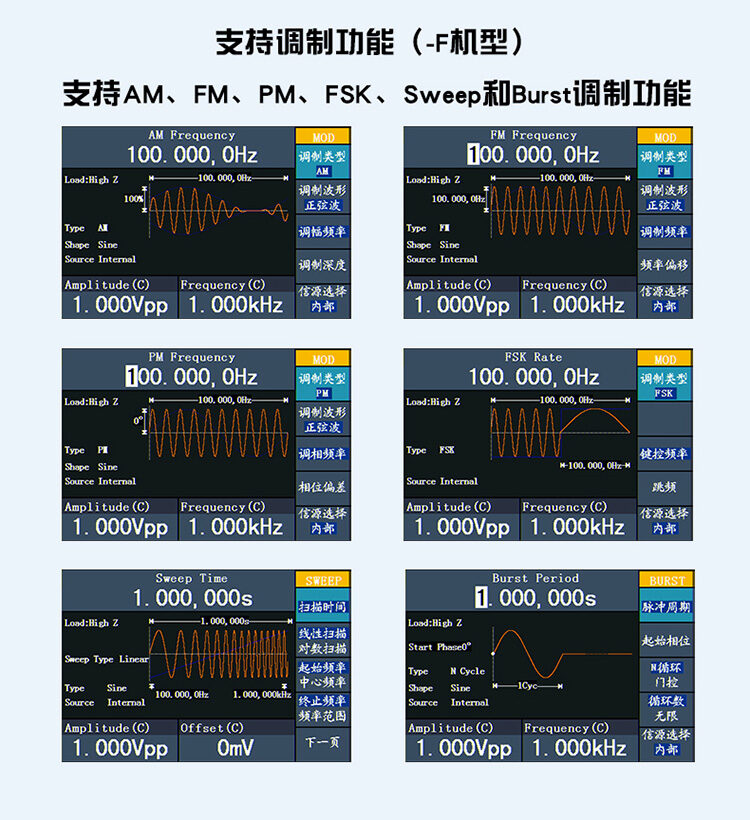

调制特性（选配）
调制方式	/	AM, FM, PM, FSK, Sweep, and Burst	/	AM, FM, PM, FSK, Sweep, and Burst
调制频率	/	2mHz to 20.00KHz (FSK 2mHz - 100KHz)	/	2mHz to 20.00KHz (FSK 2mHz - 100KHz)
输入/输出

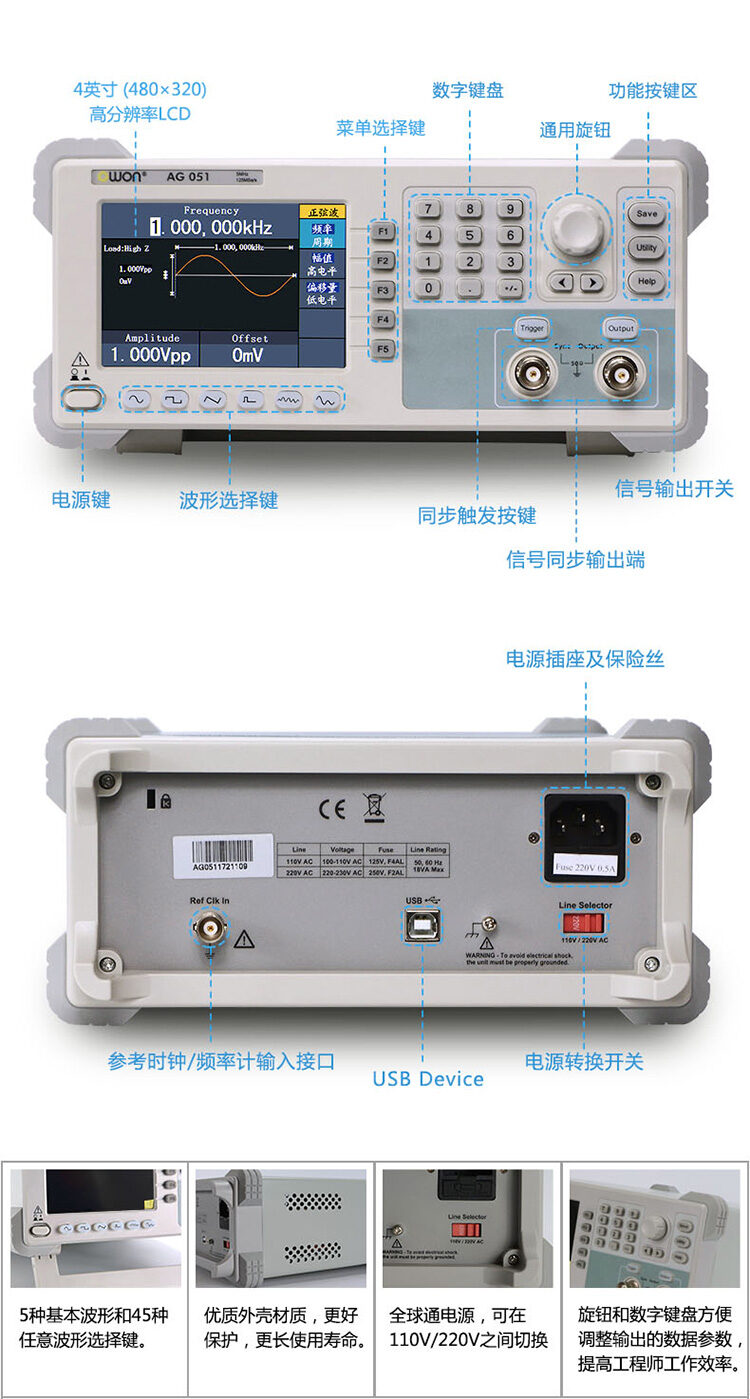

显示	4寸 (480 × 320 像素) 高分辨率TFT液晶显示
输入模式	外部调制输入	外部调制输入、外部触发输入、外部参考时钟输入	外部调制输入	外部调制输入、外部触发输入、外部参考时钟输入
标准接口	USB device
机械规格

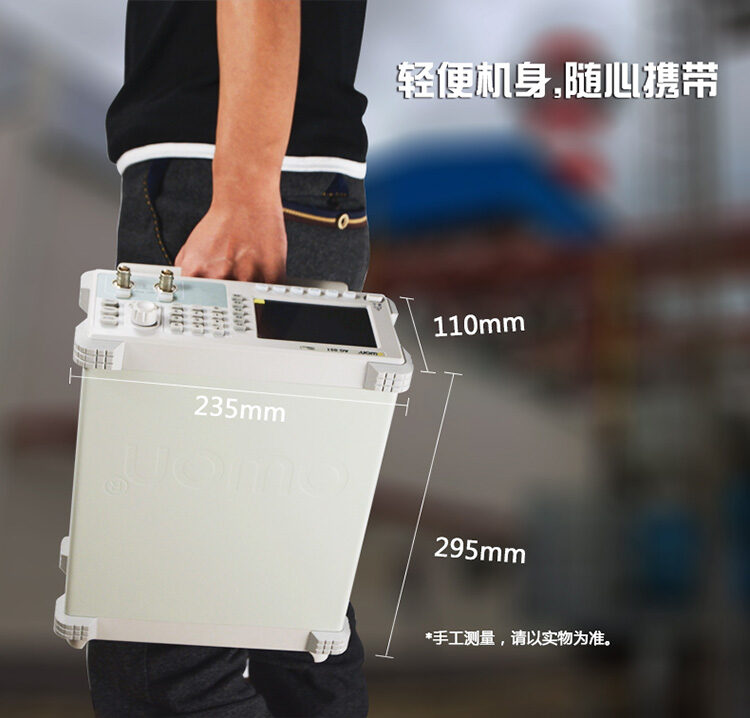

尺寸	235mm（长）× 110mm（高） × 295 mm(深)
重量	3.00 kg（主机）

问：什么是函数信号发生器？

答：

函数信号发生器是一种能产生标准周期性电信号的电子测试设备，核心功能是输出多种标准周期性波形（例如：正弦波、方波、三角波或锯齿波）广泛用于电子电路调试、设备性能验证和教学实验。通过提供激励信号或已知的输入信号，我们能够观察器件在不同条件下做出的反应。

UTG7025B系列函数信号发生器

问：信号发生器有哪些类型？

答：

函数信号发生器：多标准波形，低频通用μHz~MHz
任意波信号发生器：可生成用户自定义的、几乎任何形状的电信号波形
射频模拟信号发生器：生成高稳定 CW 信号，输出简单模拟调制信号 AM/FM/PM
射频矢量信号发生器：生成带有复杂数字调制的射频信号（如 QPSK、16-QAM、OFDM、5G NR、Wi-Fi 等）
