规格参数
产品亮点
- + 采用先进的DDS技术，60MHz最高输出频率
+ 300MS/s最高采样率，频率分辨率1μHz
+ 14 bits垂直分辨率，最高10k点任意波形长度
+ 丰富的波形输出：5种基本波形，内置48种任意波形
+ 丰富的调制功能：AM、FM、PM、FSK，PWM, ASK, PSK, Sweep, Burst - + 支持SCPI功能
+ 4寸（480x320）高分辨率TFT液晶显示
产品介绍

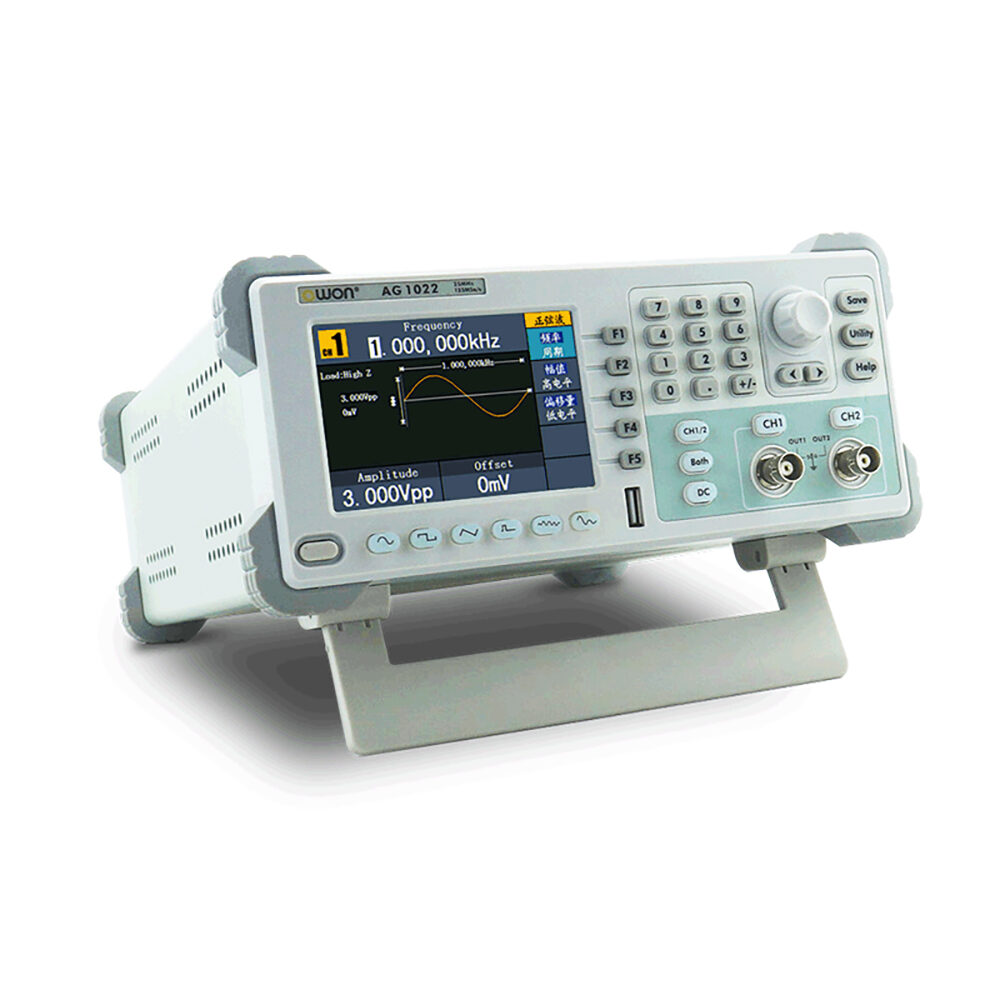

AG系列双通道信号源

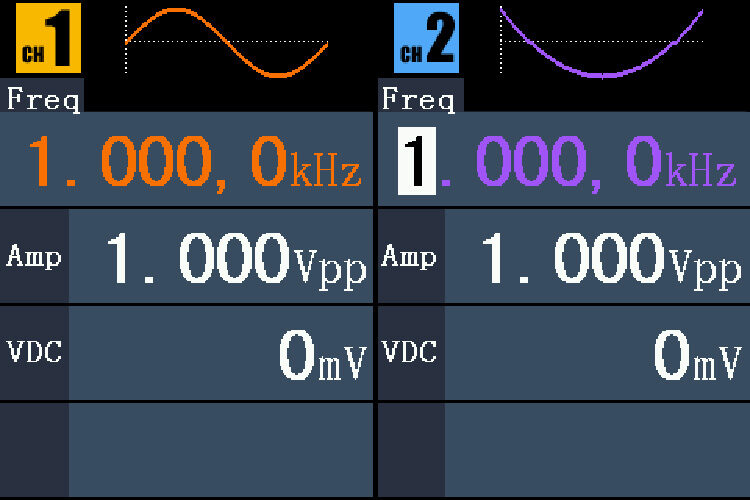

1.双通道等效输出

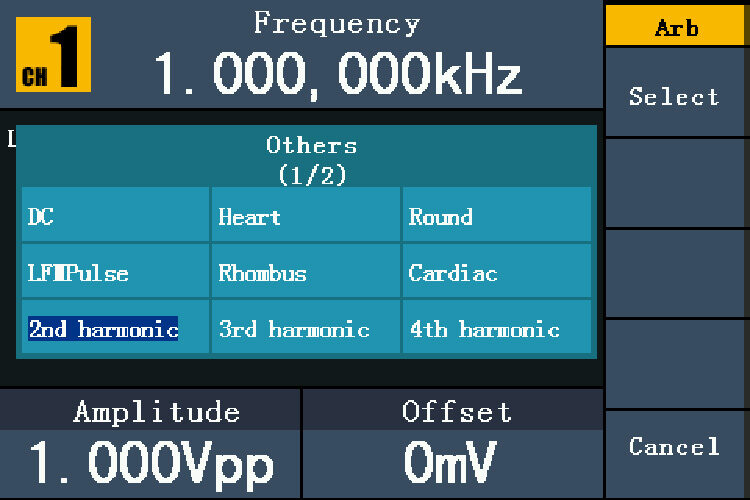

2.内置45种任意波形

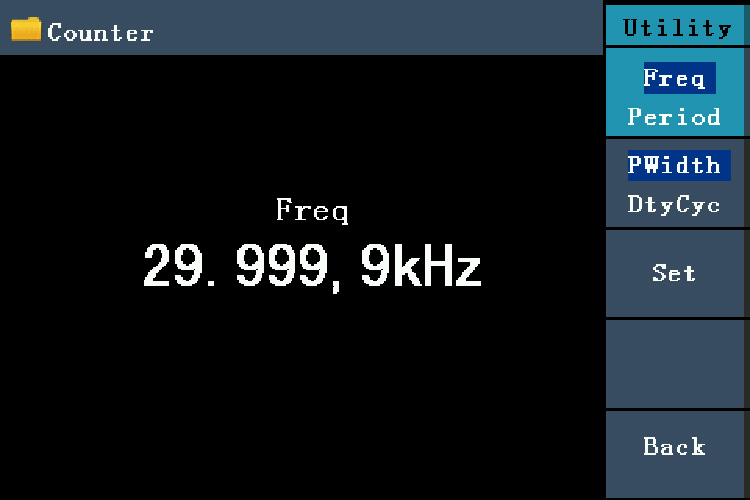

3.内置200MHz硬件频率计
技术参数
| 型号 | AG1012 | AG1022 | AG1012F | AG1022F | AG1022E | AG2052F | AG2062F | ||
|---|---|---|---|---|---|---|---|---|---|
| 通道 | 双通道（独立） | ||||||||
| 带宽 | 10MHz | 25MHz | 10MHz | 25MHz | 25MHz | 50MHz | 60MHz | ||
| 实时采样率 | 125MSa/s | 300MSa/s | |||||||
| 垂直分辨率 | 14bits | ||||||||
| 波 形 | |||||||||
| 标准波形 | 正弦波、方波、脉冲波、锯齿波、噪声 | ||||||||
| 任意波形 | 指数上升、指数衰减、Sin(x)/x阶梯波等48种内建波形以及用户自定义 | ||||||||
| 频率特性 （最高采样率300MSa/s ） | |||||||||
| 正弦波 | 1μHz ~ 10MHz | 1μHz ~ 25MHz | 1μHz ~ 10MHz | 1μHz ~ 25MHz | 1μHz ~ 50MHz | 1μHz ~ 60MHz | |||
| 方波 | 1μHz ~5MHz | 1μHz ~ 5MHz | 1μHz ~5MHz | 1μHz ~ 5MHz | 1μHz ~ 25MHz | 1μHz ~ 30MHz | |||
| 脉冲波 | 1μHz ~ 1MHz | 1μHz ~ 5MHz | 1μHz ~ 1MHz | 1μHz ~ 5MHz | 1μHz ~ 10MHz | 1μHz ~ 15MHz | |||
| 锯齿波 | 1μHz ~ 1MHz | ||||||||
| 噪声 | 25MHz (-3dB，典型值) | ||||||||
| DC | 25MHz(Ext) 深度 0%~120.0% | ||||||||
| 调变波形 | 1uHZ-25MHz (Int)；DC~25MHz(Ext) | ||||||||
| 任意波 | 1μHz ~ 10MHz | ||||||||
| 幅值特性 | |||||||||
| 输出幅度 | 1mVPP-10VPP(50Ω)，1mVPP-20VPP(高阻） | ||||||||
| 幅度分辨率 | 1mVPP或者14bits | ||||||||
| 直流偏移范围 （AD+DC） |
±5V(50Ω)、±10V(高阻) | ||||||||
| 直流偏移分辨率 | 1mV | ||||||||
| 偏差 | |||||||||
| 输出阻抗 | 50Ω典型值或1M/150pf | ||||||||
| 任意波 | |||||||||
| 波形长度 | 2 ~ 8K点 | 2~10k点 | |||||||
| 非易失存储 | 64M | ||||||||
| 调制特性 | |||||||||
| 调制方式 | / | AM、FM、PM、FSK、Sweep、Burst | |||||||
| 内部频率 | 2mHz~25MHz 频率范围 0.1Hz~频率 | ||||||||
| 扫描时间 | 1ms~500s | ||||||||
| 扫描形态 | 线性或对数 | ||||||||
| 调制频率 | / | 2mHz ~ 20.00 kHz（FSK 2mHz ~ 100kHz) | |||||||
| 频率计 | |||||||||
| / | 频率周期、正负脉冲宽、占空比 | ||||||||
| 频率范围/ | / | 100mHz ~ 200MHz | |||||||
| 开始/截止频率 | 0.1Hz~频率 | ||||||||
| 频率分辨率 | / | 9位 | |||||||
| 灵敏度 | ≤35mVrms(5Hz~100MHz)；≤45mVrms(100MHz~150MHz) | ||||||||
| 存储/调取 | 10组存储设置（64M存储空间） | ||||||||
| 功放功能（可选） | |||||||||
| 全功率带宽 | DC~100KHz | ||||||||
| 增益 | X10 | ||||||||
| 最大输出功率 | 10W 或20W | ||||||||
| 最大输出电压 | 22Vpp | ||||||||
| 输入/输出 | |||||||||
| 显示 | 4寸 (480x320) 高分辨率TFT液晶显示 | ||||||||
| 输入模式 | 外部参考时钟输入与输出 | 硬件频率计 外部调制输入 外部触发输入与输出 外部参考时钟输入与输出 |
|||||||
| 标准接口 | USB Host, USB Device | ||||||||
| 机械规格 | |||||||||
| 尺寸 | 235mm (长)×110mm (高)×295mm (深) | ||||||||
| 重量 | 3公斤（主机） | ||||||||
标配附件
电源线
USB数据线

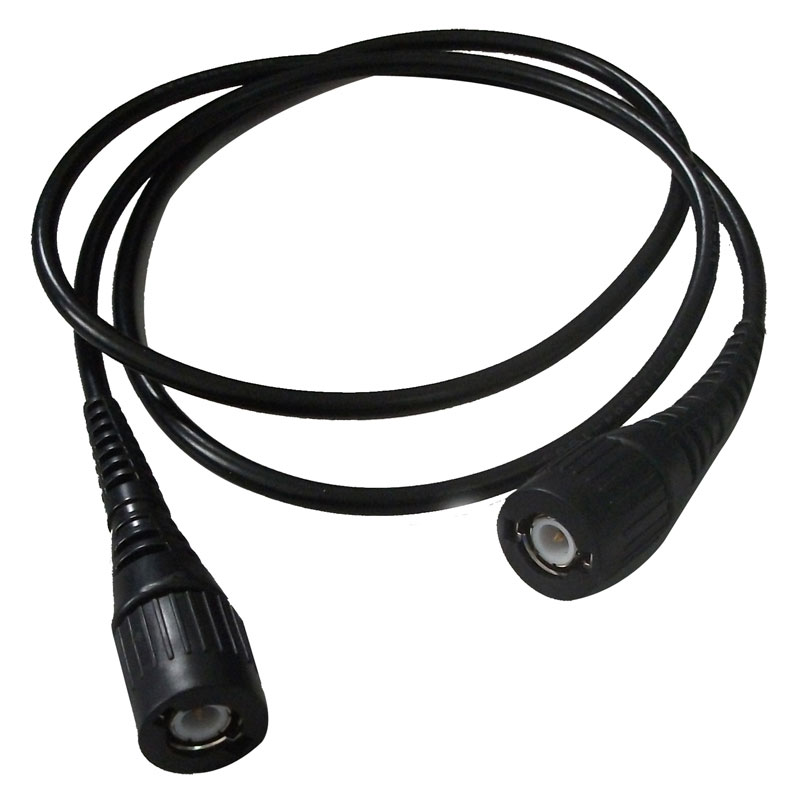

Q9线
产品说明书
