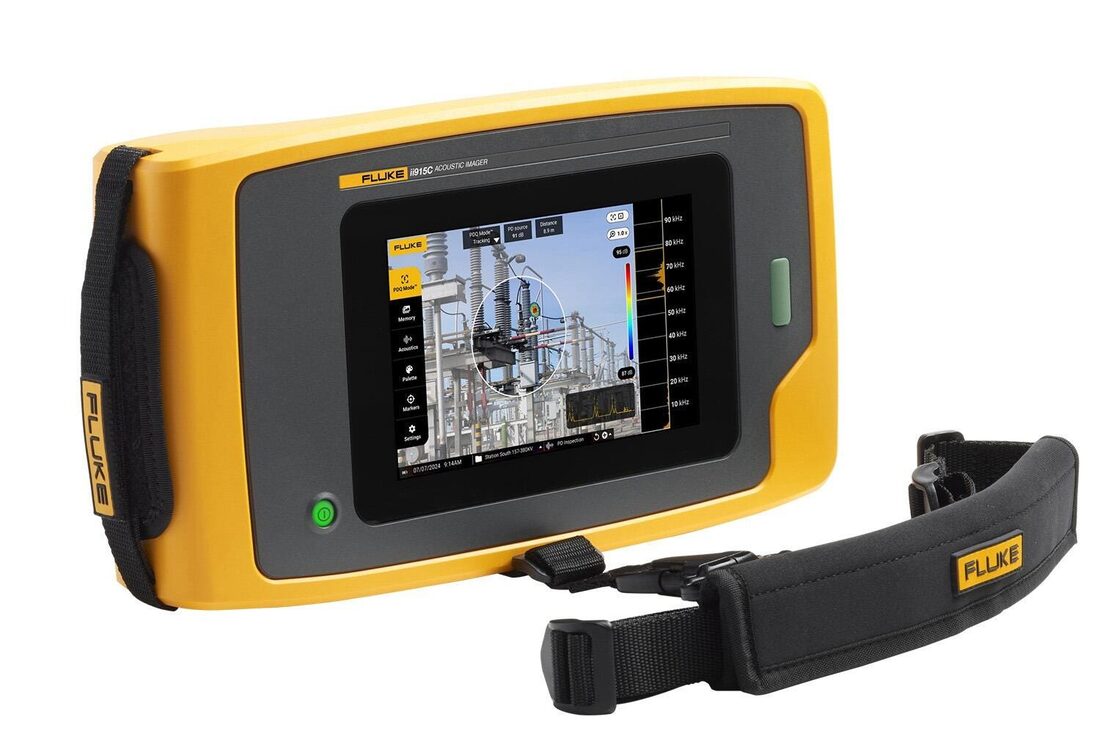

Fluke ii915C 声学成像仪
型号：FLK-II915C Part#: 6031870
用途场景
规格参数
产品概述
Fluke ii915C 声学成像仪：检测、定位和评估异常
Fluke ii915C 声学成像仪是一款功能强大的工具，专门用于识别和评估各种系统中的问题。这款创新的设备配备了三种独特模式：LeakQ™、PDQ™ 和 MecQ™，使维护专业人员能够主动采取措施，避免发生可能导致高昂代价的问题。让我们了解一下这些功能：
更灵敏地检测泄漏
LeakQ™ 模式：检测隐患，避免潜在损失
压缩空气、气体、蒸汽和真空系统泄漏可能会导致严重的经济损失。Fluke ii915C 通过使技术人员能够直观地看到声音，简化了泄漏检测的过程。当他们扫描软管、配件和连接件时，内置的声学阵列会捕获各个频率的声音分贝级别。由此生成的 SoundMap™ 声像图能够覆盖在视觉图像上，即使在设备高峰运行时段，也能轻松地定位泄漏点。告别繁琐耗时的检查，使用高效便捷的泄漏检测。Fluke ii915C 凭借卓越的频率范围和灵敏度，能够更高效地执行声学泄漏检测。
及早发现机械问题
MecQ™ 模式：高效地检测传送系统
传送系统因其复杂性和可能导致生产中断而备受关注。然而，Fluke ii915C 声学成像仪凭借其大面积的非接触式扫描功能，彻底革新了检测过程。先进的噪声过滤技术确保即使在高噪声环境下也能获得清晰的图像。通过及早检测潜在的机械问题，用户能够更有针对性地开展维护，避免意外停机。对于确保大型传送系统持续正常运行并主动对其进行维护来说，具有 MecQ™ 模式的 Fluke ii915C 声学成像仪是真正的理想之选。
让那些看不见的威胁无所遁形
PDQ™ 模式：查找局部放电点
局部放电可能引发一系列严重风险，从电弧闪光导致的火灾到停电事故等。Fluke ii915C 能将局部放电产生的声音信号转化为直观的视觉图像，从而精确地定位其发生位置。这款工具覆盖的频率范围更广 (2-100 kHz)，使得它能够更早地检测到局部放电，帮助规划维护活动，以预防灾难性事件的发生。现在，高压电工、电气测试工程师和电网维护团队得以窥见以往难以察觉的隐患。
技术规格
| 技术指标 | |
| 主要功能 | ii915C |
| 传感器 | |
| 频段 | 2 kHz 至 100 kHz 2 kHz 至 52 kHz |
| 工作距离1 | 0.5 至 > 120 米 （1.6 至 > 393 英尺） |
| 视场 (FOV) | 63°± 5° |
| 标称帧速 | 25 FPS |
| 内置数字相机（可见光） | |
| 视场 (FOV) | 63°± 5° |
| 焦距 | 固定镜头 |
| 缩放 | 3 倍数码变焦 |
| 分辨率 | 500万像素 |
| 显示屏 | |
| 尺寸 | 7" LCD，带背光，阳光下清晰可读 |
| 分辨率 | 1280 x 800（1,024,000 像素） |
| 触摸屏 | 电容式 |
| 声像图 | SoundMapTM 图像 |
| 图像存储 | |
| 存储容量 | 32 GB （> 8000 张图片/> 1600 个视频） |
| 图像格式 | 可见光图像与 SoundMapTM (.JPG 或 .PNG)图像混合 |
| 视频格式 | 可见光视频与 SoundMapTM (.MP4) 视频混合 |
| 视频时长 | 最长 5 分钟 |
| 数字导出 | 通过 USB-C 传输 |
| 声压测量 | |
| 测量范围（典型） | 12.1 至 114.6 dB SPL (± 1 dB SPL 2 kHz) 4.4 至 101.2 dB SPL (± 2 dB SPL 19 kHz) 12.8 至 119.2 dB SPL (± 1 dB SPL 35 kHz) 19.8 至 116.1 dB SPL (± 3 dB SPL 52 kHz) 41.4 至 129.0 dB SPL (± 1 dB SPL 80 kHz) 54.4 至 135.5 dB SPL (± 1 dB SPL 100 kHz) |
| 分类和量化 | |
| LeakQTM | 泄漏量等级、泄漏速率，以及泄漏成本估算 |
| PDQ ModeTM | 局部放电类型分类 |
| MecQTM | 机械异常检测 |
| 自动最大/最小dB增益 | 自动或手动，用户可选 |
| 频带选择 | 用户可选（通过用户预设或手动输入） |
| 电池 | |
| 电池 | 现场可更换的充电锂离子电池（标配1块） |
| 电池续航 | 6 小时 |
| 电池充电时间 | 4 小时 |
| 电池充电系统 | 内置 (USB-C) |
| 软件 | |
| 易于使用 | 直观的用户界面 |
| 声学参数：显示 dB 标度 | 打开/关闭 |
| 声学参数：最小/最大 dB | 手动/自动 |
| 声学参数：配置文件 | 预设捕获配置文件 |
| 声学参数：高频 | 有 |
| 声学参数：多源 | 显示单源或多源 |
| 调色板：颜色 | 3 种：灰度、铁红色和蓝红色 |
| 调色板：叠加透明度 | 有：1-100 % |
| 灰度模式 | 有 |
| 中心点标记 | 打开/关闭 |
| 趋势图 | 频率和 dB 等级 |
| 点标记 | 图像中心点的 dB 级别读数 |
| 泄漏值 | 泄漏成本、泄漏量、LeakQTM 等级 (1-10) |
| 主管理菜单 | 有 |
| 标注 | 资产名称；资产 ID；资产类型；泄漏类型；气体类型；压力 |
| 照片备注 | 最多4张照片备注 |
| 资产检查状态 | “调整后”；“调整前”；“待定” |
| 资产 ID | 文本输入和基于二维码的自动资产 ID 识别 |
| 行动注释 | 行动要求、行动优先级、行动说明 |
| 其他 | 工作条件、天气情况说明 |
| 一般技术指标 | |
| 三脚架支架/连接器 | 有：1/4"-20 |
| USB | 2 x USB-C |
| 无线 | Wi-Fi |
| 工作温度 | -10 至 40 °C（14 至 104 °F） |
| 存储温度 | -20 至 70 °C（-4 至 158 °F），不带电池 |
| 相对湿度 | 10 至 95% 无冷凝 |
| 尺寸（高 x 宽 x 长） | 186 mm x 322 mm x 68 mm（7.3 英寸 x 12.7 英寸 x 2.7 英寸） |
| 重量（含电池） | 2.0 kg (4.4 lbs) |
| 防护等级 (IP) | IP40 |
| 保修期 | 2 年 |
| 自诊断通知 | 阵列健康测试，用于确定何时需对麦克风阵列进行维护 |
| 支持语言 | 简体中文 |
| 符合 RoHS 指令 | 是 |
| 安全性 | |
| 一般安全 | IEC 61010-1：污染等级 2 |
| 国际电磁兼容性 (EMC) | IEC 61326-1：工业电磁环境，CISPR 11：第 1 组，A 类 |
| 韩国 (KCC) | A 类设备（工业广播和通信） |
| 美国 (FCC) | 47 CFR 15 C 子部分 |
| ¹ 具体取决于环境条件 | |
