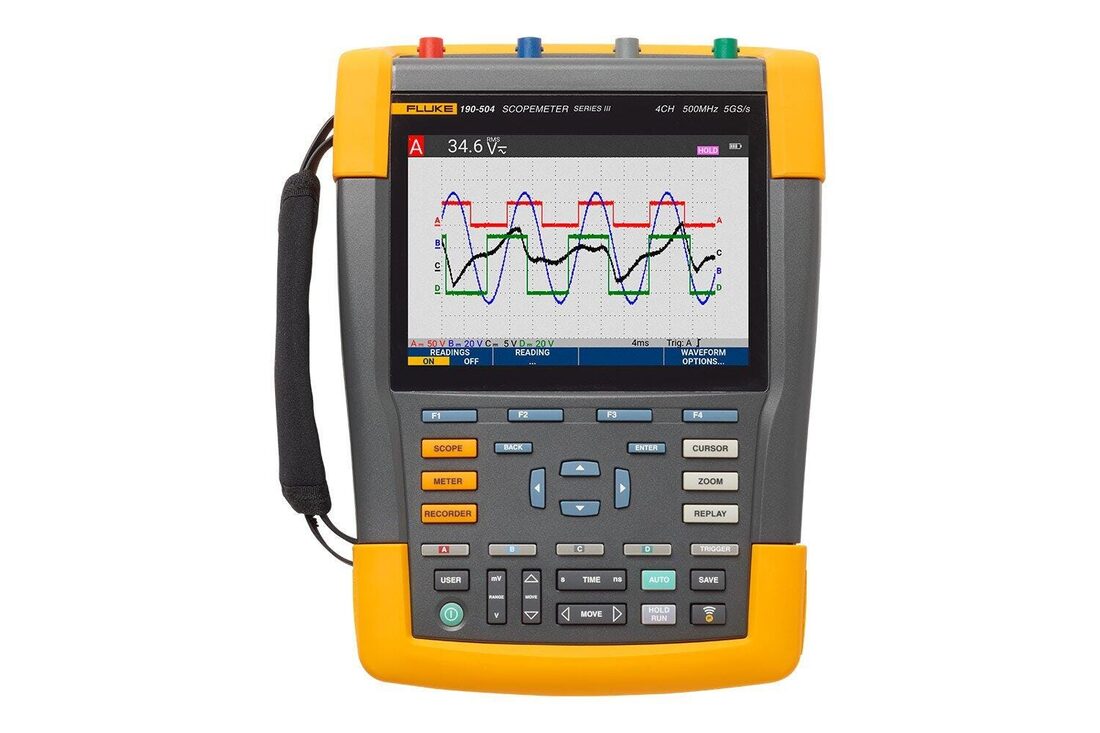

Fluke 190 Series III ScopeMeter® Test Tool
型号：190-062-III UPC#: 1 95112 02177 4
用途场景
规格参数
产品概述
高性能便携式示波器，专为恶劣环境而设计
Fluke 190 Series III ScopeMeter® Test Tool 专为在不同的地点使用而设计，可随时随地处理任何故障排除工作。这些 CAT III 1000 V/CAT IV 600V 等级测试工具将坚固耐用的便携性与高性能台式示波器相结合，帮助您轻松应对关于安装、调试和维护工业机械、自动化/过程控制装置以及动力转换电子设备（从直流至 500 MHz）的挑战。
选择双通道或四通道型号，带宽选择范围广泛。快速采样率高达 5.0 GS/s，分辨率为 200 ps，每个通道的深度存储器可存储 10,000 个样本，从而可以高精度捕获和显示波形细节、噪音和其它干扰。可在三相或三轴控制系统上进行时序或幅值相关的测量，或在被测电路上比较和对比多个测试点。TrendPlot™ 无纸记录仪、ScopeRecord™ 模式、Connect-and-View™ 触发等功能以及独特的 100 屏重放功能可帮助您快速诊断问题，从而更大限度减少维修成本和停机时间。这些功能使示波器易于使用，尤其是在诊断最为困难的问题时，如复杂波形、感应噪音、间歇事件和信号波动或漂移。
- 最多四路独立的浮动隔离输入，高达 1000 V
- 最高 5 GS/s 实时采样率（取决于使用的型号和通道）
- 深度存储器: 每次捕获波形迹线时，可存储 10,000 个点（示波器模式）
- 适用于工业环境的 CAT III 1000 V/CAT IV 600 V 安全仪器
- 由于采用了 BP291 电池，续航时间长达七小时
- 明亮的大型彩色显示屏，在几乎任何环境中都易于查看
- 易于存储和查看历史数据，并通过 USB 或 Wifi 传输到 PC
- 易开启和关闭的电池盖，可现场快速更换电池
- 防尘和防水等级为 IP51
- Connect-and-View 触发功能，针对快速、慢速甚至复杂信号均能智能地自动触发
- 频谱使用 FFT 分析
- 100 屏自动捕获和重放
- ScopeRecord 模式可为每个输入通道提供 30,000 个点，以进行低频信号分析
- TrendPlot 无纸记录仪模式，具有深度存储器，以实现长期自动测量
- 2 通道型号中包含 5,000 计数万用表 (DMM)

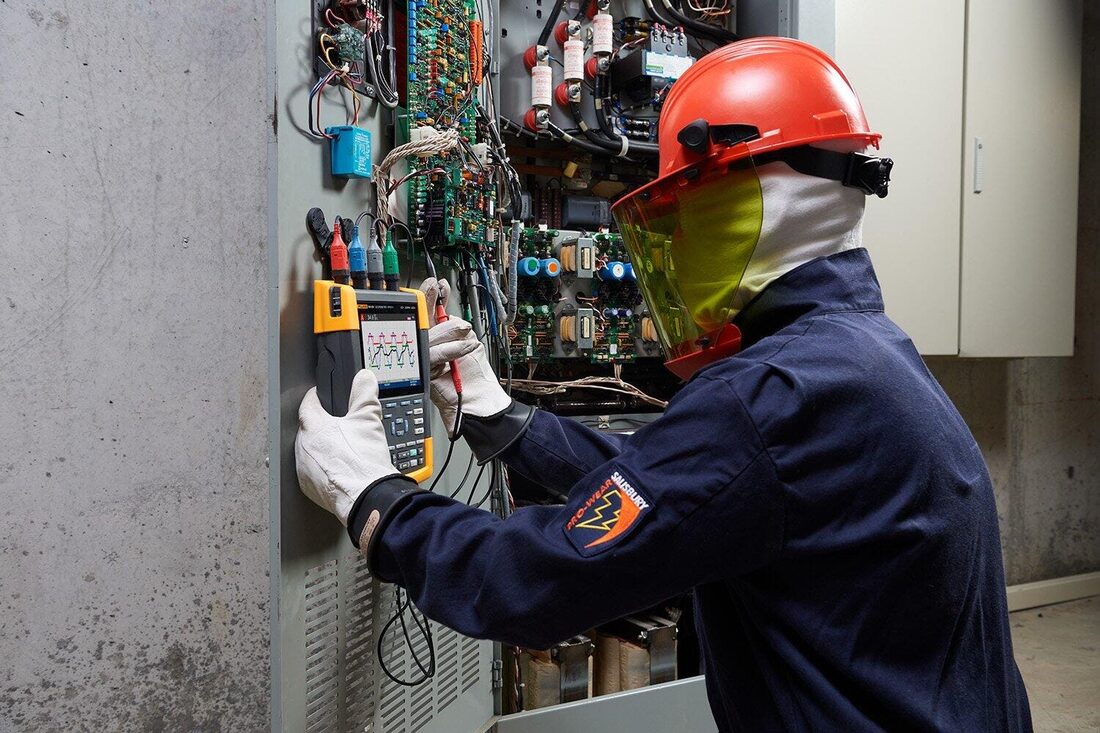

安全测量 mV 至 kV 电压
独立的隔离输入使您可以对具有不同接地参照的混合电路进行测量，从而降低了发生意外短路的风险。传统的台式示波器没有配备专门的差分探头和隔离变压器，只能使线路电源接地端作为测量参考端。福禄克190III示波表测试套装专为涵盖从 mV 至 kV 的各种应用而设计，因此您可以应对从微电子应用到重型高电压电气应用的任何问题。190III 60MHz 和 100MHz 配置包括用于高电压应用的 VPS421 100:1 探头，而 200MHz 和 500MHz 配置包括适用于微电子和高电压应用的 VPS410-II 10:1 探头。
适用于严苛环境的 IP-51 防护等级
示波表测试套装坚固耐用且防振，适合在脏乱、危险的环境中使用。配有密封的外壳，可防尘、防液滴、防潮，并抵御空气污染。每次使用示波表测试时，您均可放心使用，它会可靠地为您解决任何问题。
USB 和 Wi-Fi 连接
Fluke 190 Series III 提供两个与测量输入电路之间实现电气隔离的 USB 端口，这使您能够快速轻松地将数据传输到 PC，存档后与 OEM、同事和支持人员共享波形，或者将波形、屏幕截图和仪器设置存储到 USB 存储设备上，以供将来使用。通过 U 盘轻松传输保存的文件，通过 USB 接口或可选 Wi-Fi 网络直接连接到电脑。这些文件可用于进一步的数据处理，或在 FlukeView-2 软件中用于更详细地研究波形。

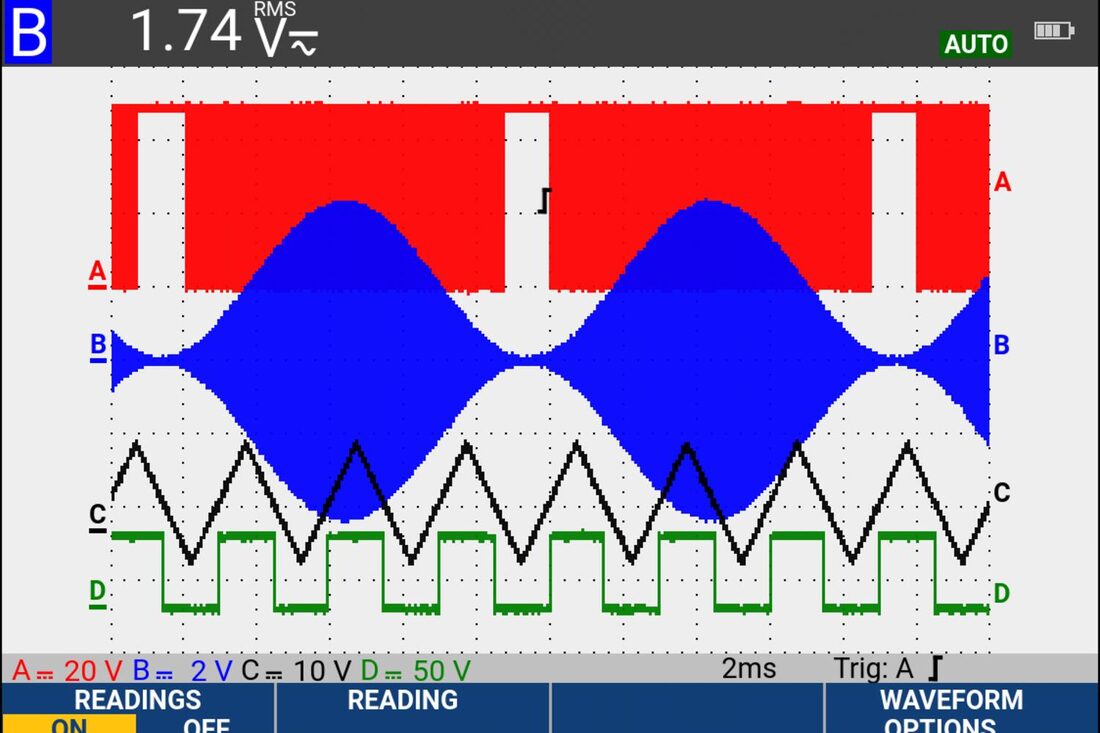

Connect-and-View 触发功能
Connect-and-View 触发功能可提供即时、稳定的显示，无需调整设置。如果您曾使用过其它示波器，您就会明白触发有多么棘手。如果设置不正确，结果可能不稳定或不正确。Connect-and-View 功能通过识别信号模式来自动设置正确的触发。无需触摸按钮，您便可以稳定、可靠、重复地显示几乎所有的信号，其中包括电机驱动和控制信号。当您快速、连续地测量一系列测试点时，该功能尤为迅捷和方便。

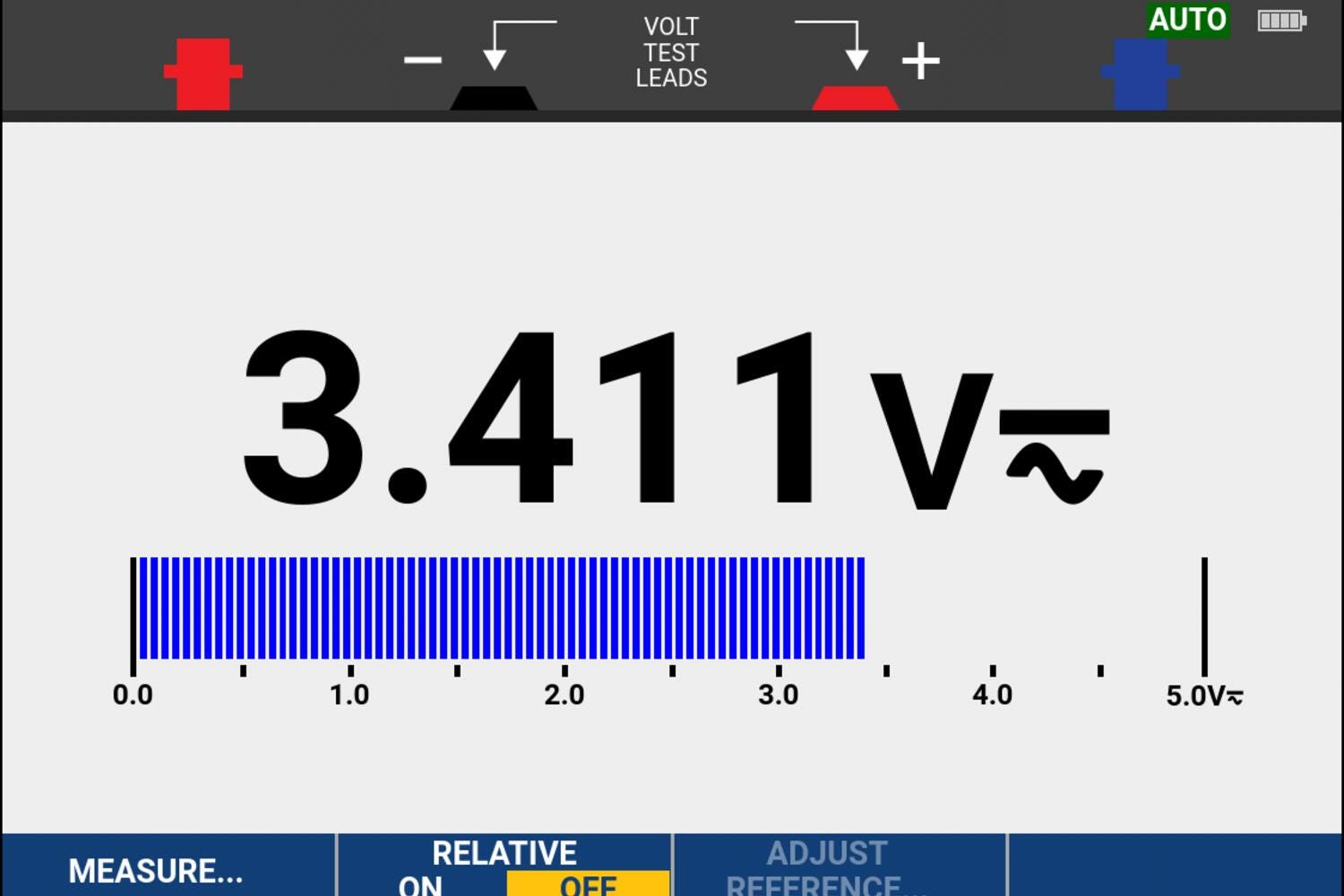

内置数字万用表
使用双通道190III型号上内置的 5000 字数字万用表，可使您方便地从波形分析转换为精确的万用表测量。测量功能包括 Vdc、Vac、Vac+dc、电阻、通断性和二极管测试。将合适的分流器、探头或适配器与各种比例因子相结合，可测量电流和温度。

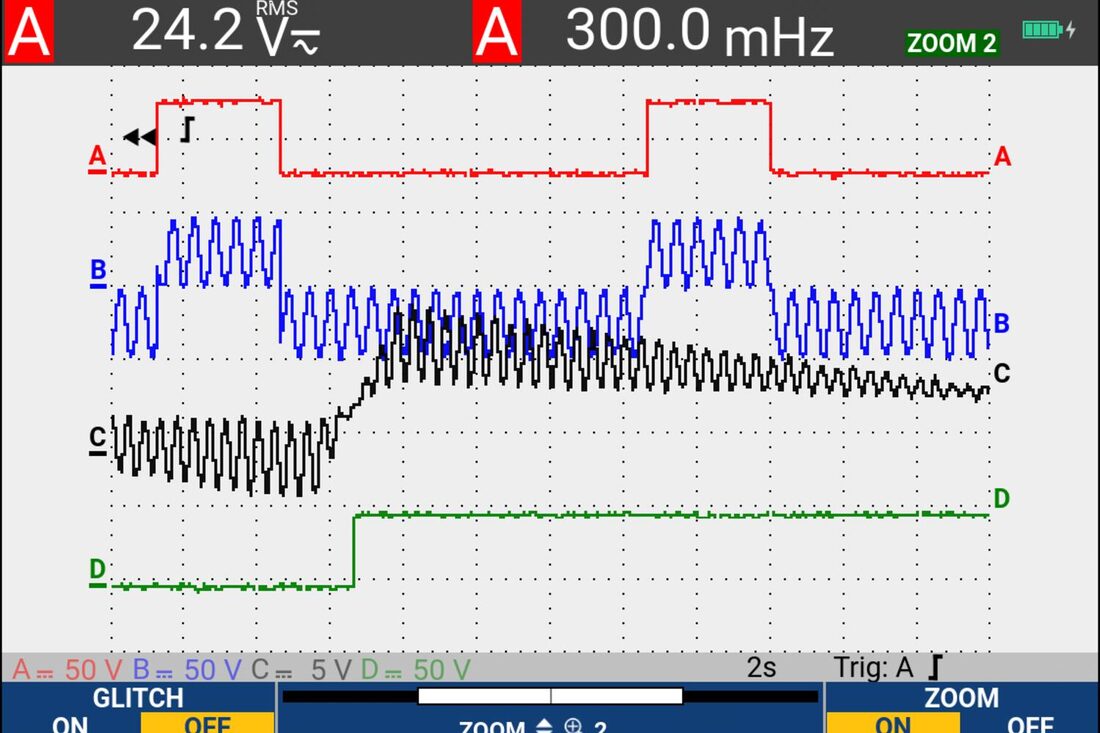

用于记录高分辨率波形的 ScopeRecord™ 模式
ScopeRecord 存储器可为每个通道存储多达 30,000 个或者更多个数据点，并可捕获 8 ns 之短的快速间歇性事件和短时脉冲波干扰。（可将两组多通道记录存储到内存中，以供日后分析。）
- 记录 UPS、电源或电机启动循环等事件
- 借助于“触发时停止”模式，ScopeMeter Test Tool 可自动识别电源故障并存储故障前的波形数据

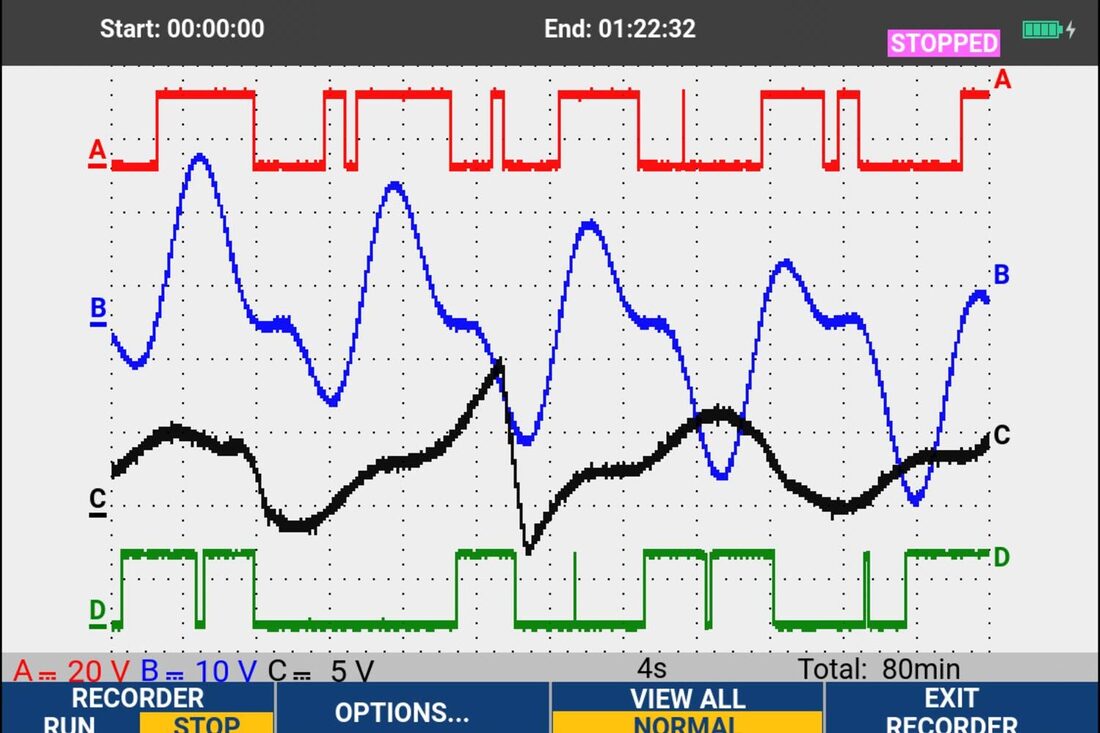

TrendPlot 无纸记录仪——记录时长达 11 天，可帮助您查找间歇性故障
最难查找的故障是那些偶尔发生的故障。这些间歇性事件可能是由连接不当、灰尘、污垢、腐蚀、断线或破损的接头引起的。线路中断、骤降、骤升和瞬断，或电机启动和停止也可能导致停机。当发生这些情况时，您可能不在附近，但 Fluke 190 Series III ScopeMeter Test Tool 会帮您随时监控。
- 显示随时间变化的最小和最大峰值以及平均值
- 显示多达四个读数的任意组合，其中包括所有输入的电压、电流、温度、频率和相位，所有这些均标有时间和日期，以便查明故障

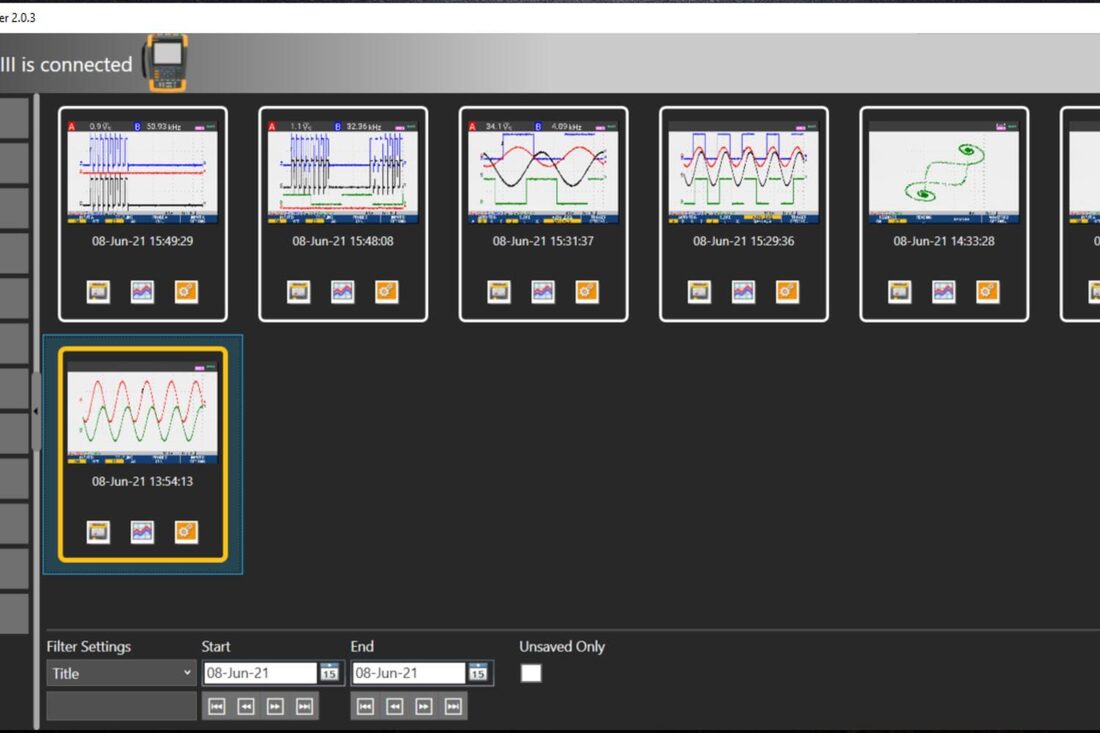

FlukeView2 软件用于记录、归档和分析
了解配备了 Windows 版 FlukeView 2 ScopeMeter 软件的 ScopeMeter Test Tool 的详情。
- 记录——将波形、截屏和数据传输至 PC，以供打印或将数据导入至报告中
- 向 ScopeMeter Test Tool 的设置中添加文本——为操作员调用设置时提供相关指导
- 存档——创建波形库，以方便参考或比较波形
- 分析——使用光标功能或将数据导出至另一个分析程序
技术规格
| 示波器模式 | |||||||
| 190-062 | 190-102 | 190-202 | 190-502 | 190-104 | 190-204 | 190-504 | |
| 垂直偏转 | |||||||
| 通道数量 | 2 | 2 | 2 | 2 | 4 | 4 | 4 |
| 带宽 | 60 MHz | 100 MHz | 200 MHz | 500 MHz | 100 MHz | 200 MHz | 500 MHz |
| 上升时间 | 5.8 ns | 3.5 ns | 1.7 ns | 0.7 ns | 3.5 ns | 1.7 ns | 0.7 ns |
| 示波器输入数量 | 2 个输入通道以及外部触发 | 4 个输入通道 | |||||
| 通道架构 | 所有输入彼此之间以及与地面之间完全绝缘。输入可以任意组合进行激活。 | ||||||
| 输入耦合 | 交流或直流，带接地电平指示 | ||||||
| 输入灵敏度 | 采用 10:1 探头时，20 mV - 1000 V/格 采用 100:1 探头时，200 mV - 10 kV/格 直流 (1:1) 2 mV - 100 V/格 |
||||||
| 带宽限制器 | 20 MHz 和 10 kHz | ||||||
| 极性 | 正常、反转、可变 | ||||||
| 输入电压 | CAT III 1000 V/CAT IV 600 V 安全等级，更多详细信息，请参见通用技术指标 | ||||||
| 垂直分辨率 | 8 位 | ||||||
| 精度（4 s - 10 μs/格） | 5 mV/格 - 100 V/格，±（1.5% + 6 个计数） 2 mV/格，±（1.5% + 10 个计数） |
||||||
| 输入阻抗 | 1 MΩ (± 1%) // 15 pF (± 2.25 pF) | ||||||
| 水平显示 | |||||||
| 最大实时采样率（同时采样） | 625 Ms/s （每个通道） |
1.25 GS/s（每个通道） | 2.5 GS/s（每个通道） | 5 GS/s（单通道）或 2.5 GS/s（双通道） |
1.25 GS/s（每个通道） | 2.5 GS/s (2ch) 1.25 GS/s (4ch) |
5 GS/s（单通道）或 2.5 GS/s（双通道）或 1.25 GS/s（四通道） |
| 记录长度 | 每个通道多达 10,000 个样本 | ||||||
| 时基范围 | 10 ns/div 至 4 s/div |
5 ns/div 至 4 s/div |
2 ns/div 至 4 s/div |
1 ns/div 至 4 s/div |
5 ns/div 至 4 s/div |
2 ns/div 至 4 s/div |
1 ns/div 至 4 s/div |
| 时基顺序为 1-2-4 使用 ScopeRecord™ 滚动模式（详见“记录器模式”）获得较慢的“时间/格”设置 |
|||||||
| 最大记录长度 | 在示波器模式下，每个通道的采样数为 10,000 个； 在 ScopeRecord™ 滚动模式（详见“记录器模式”）下，每个通道可记录 30,000 个点 |
||||||
| 计时精度 | ±（0.01% 读数+ 1 个像素） | ||||||
| 短时脉冲波干扰捕获 | 8 ns（10 µs/格 至 2 min/格） | ||||||
| 显示和采集 | |||||||
| 显示屏 | 133 mm x 90 mm (5.3 in x 3.5 in) 全彩色高亮度 LCD | ||||||
| 显示模式 | 通道可以任意组合，平均值模式开启/关闭；重放模式。 | ||||||
| 可视屏幕宽度 | 示波器模式下具有 12 个水平格 | ||||||
| 持续数字模式 | 关闭、短时、中等、长时、无限和包络模式 | ||||||
| 波形数学应用 | 在 2 个输入通道（A 和 B、C 和 D）上执行一个 (190-xx2) 或两个 (190-x04) 数学运算：加、减、乘；X-Y 模式；FFT 分析频谱 | ||||||
| 采集模式 | 正常、平均、自动、单次采样、ScopeRecord™ 滚动、短时脉冲波干扰捕获、“通过/失败”自动测试波形比较；重放 | ||||||
| 触发和延时 | |||||||
| 信号源 | 输入 A、B 或外部输入（通过仪表输入） | 输入 A、B、C 或 D | |||||
| 模式 | 自动、边沿、脉冲宽度、N-Cycle、外部 (190-xx2) | ||||||
| Connect-and-View™ | 先进的自动触发可识别信号模式，自动设置和连续调整触发、时基和幅值。自动显示复杂和动态信号（例如：电机驱动和控制信号）的稳定波形。也可根据个人喜好选择关闭。 | ||||||
| 脉冲宽度触发（通道 A 上） | 受时间限制的脉冲宽度 可以在t、=t、≠ t 时触发，其中 t 以 0.01 格或 50 ns 的最小步长进行选择 |
||||||
| 时间延迟 | 1 个触发前全屏视图，或多达 100 个触发后延时屏幕（=1,200 格） | ||||||
| 双斜率触发 | 上升沿和下降沿类似触发 | ||||||
| N-cycle 触发 | 在触发事件第 N 次出现时触发；N 的设置范围为 2 - 99 | ||||||
| 自动捕获 100 个屏幕 | |||||||
| 处于示波器模式时，仪器始终可存储最后 100 个屏幕 — 无需特定的用户设置。当发现异常时，可按下“重放”按钮以反复查看屏幕事件的全部序列。仪器可设置为短时脉冲波干扰触发或间歇性异常触发，并且将在“照管”模式下运行，并捕获 100 个指定的事件。 | |||||||
| 重放 | 手动或连续重放。以“实时”动画形式或在手动控制下显示捕获的 100 个屏幕。每个屏幕都有日期和时间戳。 | ||||||
| 重放存储 | 可内部保存两组屏幕（每组 100 个），以供日后调用和分析。通过 USB 主机端口将额外的屏幕组直接存储在外部闪存驱动器上。 | ||||||
| FFT — 频谱分析 | |||||||
| 使用快速傅里叶变换显示示波器波形的频率组成 | |||||||
| 窗函数 | 自动、海明、汉宁或无 | ||||||
| 自动窗函数 | 以数字方式对采集的波形重新取样，以在 FFT 合量中获取最佳的频率分辨率。 | ||||||
| 垂直标度 | 线性/对数（单位为伏特或安培） | ||||||
| 频率轴 | 频率范围自动设置为示波器时基范围的函数 | ||||||
| 波形比较和通过/失败测试 | |||||||
| 波形比较 | 提供参考波形的存储和显示，以与新采集的波形进行视觉比较。参考波形从采集的波形得出，且可在示波器进行修改。 | ||||||
| 通过/失败测试 | 在波形比较模式下，可将示波器设置为仅将匹配（“通过”）或不匹配（“失败”）的采集波形存储在重放内存条中，以供进一步分析。 | ||||||
| 示波器自动测量 | |||||||
| V dc、V ac rms、V ac+dc、V（最大峰值）、V（最小峰值）、V（峰间值）、A ac、A dc、A ac+dc、频率（Hz）、上升时间（使用光标）、下降时间（使用光标）、功率因数 (PF)、瓦特数、VA、无功 VA、相位（2 路输入（A&B 或 C&D）之间）、脉冲宽度（正/负）、占空比（正/负）、温度 °C、温度 °F（不适用于日本）、dBV、dBm（对应 50 Ω 和 600 Ω）、VPWM ac 和 VPWM (ac+dc)（用于测量脉宽调制式电机驱动器和变频器）、V/Hz 比率； | |||||||
| 高级功率和电机驱动功能 | V/Hz 比率、功率因数 (PF)、瓦特数、VA、无功 VA、V-PWM (ac) 和 V-PWM (ac+dc)（用于测量脉宽调制式电机驱动器和变频器） | ||||||
| 光标测量 | |||||||
| 信号源 | 在任意输入波形上或数学合成波形上（不包括 X-Y 模式） | ||||||
| 双水平线 | 光标 1 和光标 2 处的电压、光标间的电压 | ||||||
| 双垂直线 | 光标间的时间、光标间的 1/T（单位为 Hz）、标记间的电压、带标记的上升时间、带标记的下降时间；光标间的 Vrms、光标间的瓦特数。 | ||||||
| 单垂直线 | 光标位置处的最小-最大电压和平均电压，FFT 合量中单个频率分量的频率和均方根值 | ||||||
| 高级功能 | mA*s（电流随时间的变化，光标之间）；V*s（电压随时间的变化，光标之间）；W*s（能耗，光标之间） | ||||||
| 缩放 | 缩放范围为从全记录概览放大至样本级别，适合任意记录长度。 | ||||||
