彻底改变故障定位方法，优化光伏生产工艺
Fluke GFL-1500 光伏系统接地故障定位仪是一款先进的故障排除工具，可帮助技术人员快速精确地定位光伏 (PV) 系统中的接地故障。其工作原理是在阵列中生成可追踪的信号，实现直达故障位置的快速、直观、非接触的追踪。这种创新方法消除了耗时耗力的粗放故障排除所带来的困扰，并减少了不必要的电气危险暴露风险。
除了提高安全性和减少停机时间外，这一创新解决方案还重新定义了技术人员查找光伏系统接地故障的方式。依靠易于追踪的信号取代复杂的人工诊断，GFL- 1500 简化了故障隔离流程，帮助团队快速有效地恢复系统运行。
GFL-1500 光伏系统接地故障定位仪是一种由三个工具组成的故障排除系统，旨在优化现场工作流程，助力技术人员更快速、更自信地解决故障。借助这款设备，现场经理可以更好地保证系统性能和提高正常运行时间。GFL-1500 系统由 GFL-1500 发射器、GFL-1500 接收器和 GFL-1500 信号追踪钳表组成。
FaultTrack™ 技术 — 光伏接地故障检测
GFL-1500 利用 FaultTrack™ 技术检测活动故障，技术人员能够沿故障路径追踪发射器发出的信号，直至精确地找到故障点。以前，想要精准地查明活跃故障的位置极其困难，而借助 FaultTrack™ 技术，这项工作变得前所未有地简单。
在大型光伏阵列中，文档不全或过时导致难以确定线串布局，这通常会进一步加剧查明故障位置的难度。GFL-1500 只需对现场配置有基本的了解、进行少量接线和非接触式追踪，就能帮助技术人员找出故障分支，并精确定位线串中的故障位置，而无需依赖详细的现场布置图或耗时的测试程序。通过将多种诊断功能整合到一个易用的系统中，GFL-1500 提供了无与伦比的非接触式信号追踪故障定位能力，成为高效维护光伏系统和进行故障排除的必备工具。
易于使用，节省时间
GFL-1500 旨在简化现场的光伏接地故障检测流程。技术人员可以从中央测试位置开始追踪故障路径，而无需反复断开导线并对每个单独组件串进行粗放式测试。这种简化的方法可为您节省宝贵的时间并提高故障排除的安全性，使您的团队能够快速、自信地解决问题。

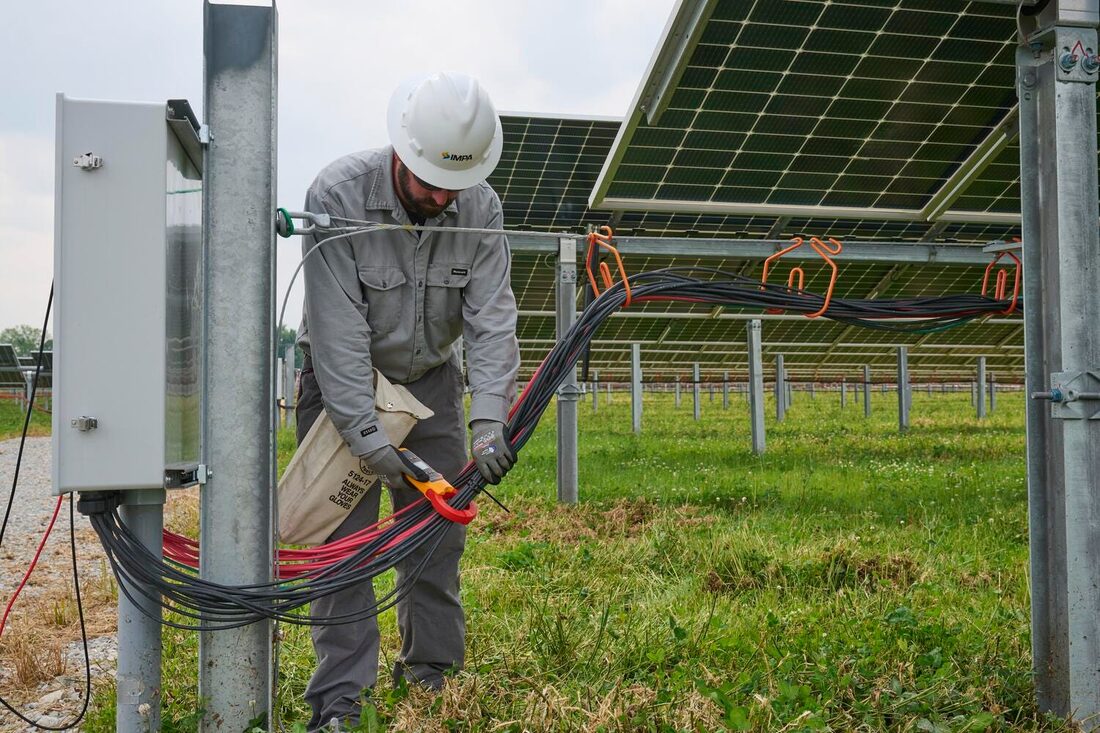

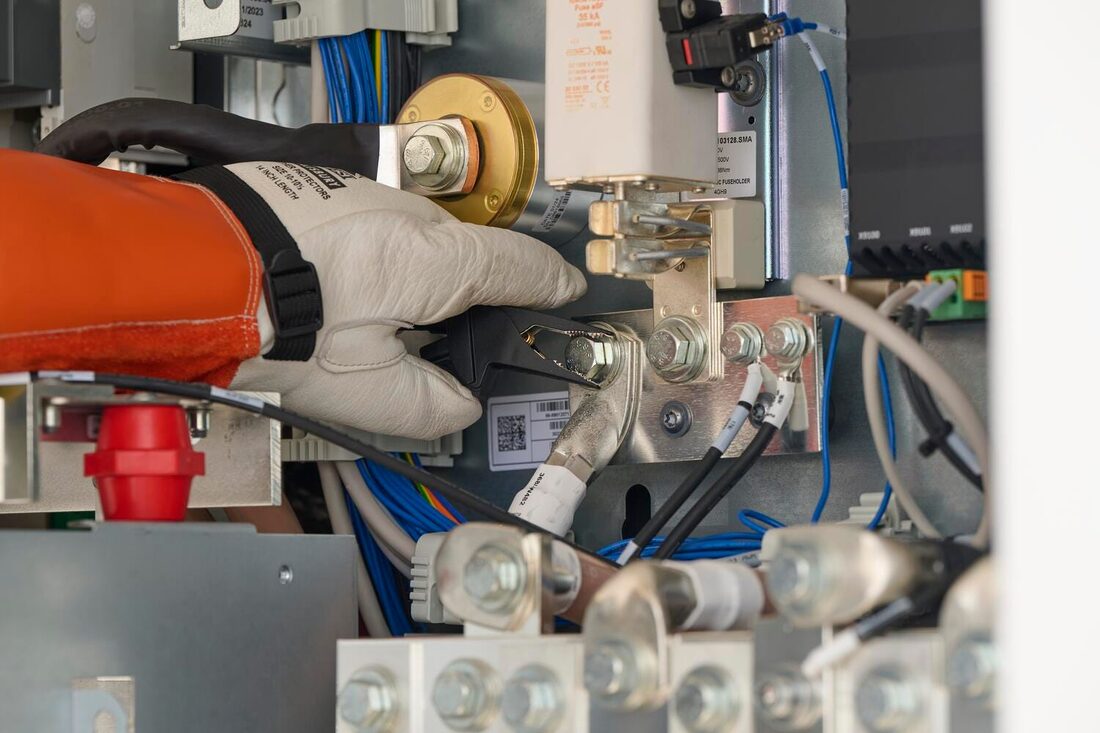

GFL-1500 系统包含信号追踪接收器和钳表，两者分别用于诊断过程的不同阶段。钳表尤其擅长查明汇流箱或线串中的故障位置，而且无需断开连接，即使在信号清晰度有所降低的嘈杂环境中也能完成任务。一旦确定了受影响的光伏线串，即可使用信号追踪接收器或钳表来精确追踪故障路径，并找出问题出在线串的哪个位置。
GFL-1500 专为真实的应用环境设计，操作直观，部署快速，并能适应恶劣环境。通过这种端到端故障排除解决方案，技术人员能够高效地识别并解决问题。
安全及合规性
随着电力规模的光伏系统越来越多地采用 1500 V DC 架构，对安全、准确、更高电压等级的诊断工具的需求持续增长。高电压直流系统通过更长的线串和更少的组件实现更高的效率，但是，这种系统的工作电压很高，技术人员必须强化安全意识并配备专业故障排除设备。Fluke GFL-1500 系统包括：
- 发射器：CAT III 1500 V DC、CAT IV 600 V，符合 IEC 61010-1 和 61010-2-030 规定的严格安全标准。
- 接收器：CAT III 1500 V DC、CAT IV 600 V，符合 IEC 标准 61010-1。
- 信号追踪钳表：适用于额定电压高达 1500 V 的绝缘导线。
无论您是要检测逆变器、汇流箱还是光伏模块上，GFL-1500 光伏系统接地故障定位仪均经过严格的安全和耐用性测试，为识别高压环境中的接地故障提供坚固安全、快速可靠的解决方案 — 让技术人员在现场作业时高效精准、信心倍增。
技术规格
| 技术规格 | |||
| 常规 | 发射器 | 接收器 | 钳表 |
| 测量类别 | CAT III 1500 V DC / CAT IV 600 V | 未分类。仅用于绝缘导线，电压最高 1500 V | |
| 工作电压 | 1500 V DC / 600 V AC | 非接触。仅用于绝缘导线，电压最高 1500 V | |
| 追踪信号工作 频率 | 故障和绘图：6.25 kHz 开路： 32.764 kHz | 不适用 | |
| 追踪信号指示 | 图形显示、蜂鸣音 | 数字、条形图显示、蜂鸣音、LED 指示灯 | 交流电流 |
| 追踪信号电流输出（典型值） | 故障和绘图： 阵列高电流模式：30 mA RMS 阵列低电流模式：6 mA RMS 仪表高电流模式：120 mA RMS 开路： 仪表高电压模式：100 mA RMS 仪表低电流模式：30 mA RMS | 不适用 | 不适用 |
| 追踪信号电压输出 - 开路（典型值） | 故障和绘图： 仪表高电压模式：30 V RMS 开路： 仪表高电压模式：30 V RMS 仪表低电压模式：25 V RMS | 不适用 | 不适用 |
| 电压范围/分辨率（分析） | 量程：0-1500 V DC 分辨率：1 V 如果检测到高电容和高电阻，则不进行电压测量 | 不适用 | 不适用 |
| 电阻范围（分析） | ≈ < 5 kΩ（故障） ≈ 10 kΩ（故障） ≈ 50 kΩ ≈ 100 kΩ ≈ 500 kΩ ≈ >1 MΩ 如果检测到高电容和高电阻，则无电阻量程可用 | 不适用 | 不适用 |
| 范围检测（典型值） | 不适用 | 故障和绘图：阵列模式最长空气传播距离：4.75 m (15.6 ft) 故障和绘图：仪表模式最长空气传播距离：5.9 m (19.4 ft) 开路：仪表模式 最长传播距离（露天）： 2.7 m (8.9 ft) | 不适用 |
| 交流电流测量 | 发射器 | 接收器 | 钳表 |
| 量程 | 不适用 | 不适用 | 150 mA |
| 分辨率 | 不适用 | 不适用 | 0.1 mA |
| 最大导线直径 | 不适用 | 不适用 | 61 mm (2.4 in) |
| 显示屏 | 发射器 | 接收器 | 钳表 |
| 显示屏类型 | 图形 LCD 显示屏 | 分段 LCD 显示屏 | |
| 照明 | 前灯 | 后灯 | |
| 环境技术规格 | 发射器 | 接收器 | 钳表 |
| 工作温度 | -20 °C 至 50 °C（-4 ℉ 至 122 ℉） | -10 °C 至 50 °C（14 ℉ 至 122 ℉） | |
| 工作湿度（无冷凝） | 95 % 相对湿度：0 °C 至 <30 °C (32 °F 至 <86 °F) 75 % 相对湿度：30 °C 至 <40 °C (86 °F 至 <104 °F) 45 % 相对湿度：40 °C 至 50 °C（104 ℉ 至 122 ℉） | 90 % 相对湿度：10 °C 至 <30°C (50 °F 至 <86 °F) 75 % 相对湿度：30 °C 至 <40 °C (86 °F 至 <104 °F) 45 % 相对湿度：40 °C 至 50 °C （104 °F 至 122 °F） | |
| 工作海拔 | 0 至 3000 m (9843 ft) | ||
| 存储海拔 | 0 至 12 000 m (39 371 ft) | ||
| 存储温度和湿度（不含电池） | -20 °C 至 70 °C（-4 °F 至 158 °F），<95 % 相对湿度 | -40 °C 至 60 °C （-40 °F 至 140 °F），<95 % 相对湿度 | |
| 瞬态保护 | 10.00 kV（1.2/50 μS 浪涌） | 不适用 | 不适用 |
| 污染等级 | 2 | ||
| IP 等级 | IP54（非工作时） | IP54 | IP30（钳口闭合） |
| 跌落测试 | 1 m (3.28 ft) | ||
| 机械规格和一般 技术指标 | 发射器 | 接收器 | 钳表 |
| 电源 | 8 x AA IEC LR6 碱性或镍氢可充电电池 | 4 x AA IEC LR6 碱性或镍氢可充电电池 | 2 节 AA IEC LR6 碱性电池 |
| 电池寿命（典型值） 无蜂鸣器或前灯 | 故障和绘图（阵列模式）：约 15 h 故障和绘图（阵列模式）：约 8 h 开路（仪表模式）：约 15 h | 约 16 小时 | > 150 h （无背光灯和聚光灯） |
| 低电量指示 | 是 | ||
| 尺寸（长 x 宽 x 高） | 约 244 x 180 x 106 mm (9.6 x 7.0 x 4.2 in) | 约 183 x 75 x 43 mm (7.2 x 2.95 x 1.69 in) | 约 257 x 116 x 46 mm (10.1 x 4.6 x 1.8 in) |
| 重量（已安装电池） | 约 2.04 kg (4.5 lb) | 约 0.27 kg (0.6 lb) | 约 0.6 kg (1.32 lb) |
| 测试引线套件一般技术规格 | |||
| 包括 | 3 根 TL324 4mm 转 4mm 测试表笔（红色、黑色、绿色），3 个 AC385 鳄鱼夹（红色、黑色、绿色），2 根 TLPV1 MC4 转 4mm 测试表笔（红色、黑色） | ||
| 测量类别 | CAT III 1500 V / CAT IV 1000 V（TL324 和 AC385）CAT III 1500 V / CAT IV 600 V (TLPV1) | ||
| 工作电流 | 30 A | ||
| 工作温度 | -20 °C 至 50 °C（-4 ℉ 至 122 ℉） | ||
| 存储温度 | -20 °C 至 70 °C（-4 ℉ 至 158 ℉） | ||
| 工作和存储 湿度 | 95 % 相对湿度：10 °C 至 <30 °C (50 °F 至 <86 °F) 75 % 相对湿度：30 °C 至 <40 °C(86 °F 至 <104 °F) 45 % 相对湿度：-20 °C 至 <10 °C 或 40 °C 至 50 °C（-4 °F 至 <50 °F 或 104 °F 至 122 °F），无冷凝 | ||
| 工作海拔 | 3000 m (~9843 ft) | ||
| 存储海拔 | 12 000 m (~39 371 ft) | ||
| 污染等级 | 2 | ||
| 抗跌落 | 1 m (3.28 ft) | ||
| 振动 | MIL-PRF-28800，class 2 | ||
| 尺寸 | TL324：2 m (6.56 ft) AC385：约 93 mm × 52 mm × 21 mm (3.66 in × 2.05 in × 0.83 in)，TLPV1： 1.5 m (4.92 ft) | ||
| 重量 | 约 0.48 kg (1.06 lb) | ||
