产品简介

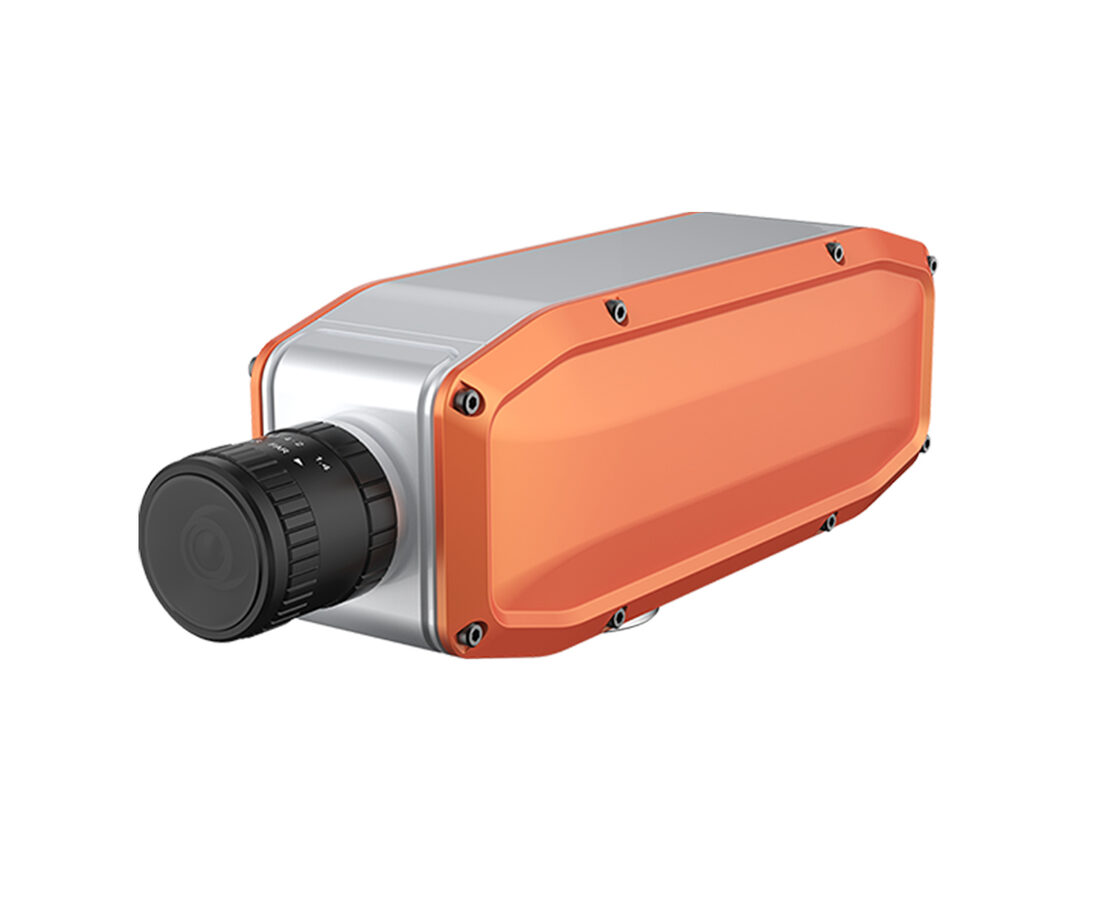

FigSpec®FS1X系列高光谱相机包含可见光（400-700nm）、可见光近红外（400-1000nm）、可见光近红外短波红外（400-1700nm）、短波红外（900-1700nm）4种光谱区域，广泛应用于印刷，纺织等各种工业制品的表面颜色纹理检测（颜色测量单像素重复性可达dE*ab<0.1），成分识别，物质鉴别，机器视觉，农产品品质等领域。
产品特点
- 波长分辨率优于2.5nm
- 光谱通道可达1984
- 空间像素数可高4096
多种光谱可供选择
可见光 （ 400-700nm ） ： 波长分辨率优于2.5nm，可达600个光谱通道
可见光近红外 （ 400-1000nm ） ： 波长分辨率优于2.5nm，可达1984个光谱通道 可见光近红外短波红外（400-1700nm）： 波长分辨率优于13nm，可达680个光谱通道
短波红外（900-1700nm）：波长分辨率优于6nm，可达1024个光谱通道
优越的性能
快速成像：可见光/近红外高光谱相机，采集速度全谱段可达128FPS，波段选择后最高3300Hz(支持多区域波段选择)；短波红外高光谱相机，采集速度全谱段可达200FPS
探索全新的检测领域
可见光/近红外：广泛应用于印刷，纺织等各种工业制品的表面颜色、纹理检测， 颜色测量单像素重复性可达dE*ab<0.1
短波红外：广泛应用于成分识别，物质鉴别，机器视觉，农产品品质，屏幕检测等领域
技术参数
| 型号 |
FS-10 |
FS-12 |
FS-12-HW | FS-13 | FS-13-SC | FS-13H | FS-14 | FS-17 | FS-18 |
|
分光方式 |
透射光栅 |
透射光栅 | 反射光栅 | 透射光栅 | 透射光栅 | 透射光栅 | 透射光栅 | 透射光栅 | 透射光栅 |
|
光谱范围 |
400-700nm |
400-1000nm |
400-1000nm | 400-1000nm | 400-1000nm | 400-1000nm | 400-1700nm | 900-1700nm | 900-1700nm |
|
光谱波段 |
600 |
1200 |
670 | 1200 | 1024 | 1984 | 680 | 1024 | 512 |
|
光谱分辨率(FWHM) |
2.5nm |
2.5nm | 5nm | 2.5nm | 2.5nm |
2.5nm |
13nm | 6nm | 6nm |
|
狭缝宽度 |
25um |
25um | 25um | 25um | 25um | 25um | 25um | 25um | 25um |
|
透射效率 |
50% |
60% |
60% | 60% | 60% | 60% | 60% | 60% | 60% |
|
杂散光 |
0.5% |
0.5% | 0.5% | 0.5% | 0.5% | 0.5% | 1% | 0.5% | 0.5% |
|
空间像素数 |
1920 |
1920 | 1920 | 1920 | 2048 | 4096 | 1280 | 1280 | 640 |
|
像素大小 |
5.86um |
5.86um | 5.86um | 5.86um | 6.5um | 3.45um | 5um*5um | 5um | 15um |
|
成像速度 |
全波段41fps, ROI后可实现 390fps |
全波段41fps, ROI后可实现 390fps |
128fps |
全波段128fps, ROI后可实现 3300fps |
81fps | 31fps | 100fps | 8bit/1024个波段132帧/秒,12bit/1024个波段70帧/秒,8bit/512个波段253fps,ROI后最高可达1800fps | 400fps |
|
探测器 |
CMOS |
CMOS | CMOS | CMOS | SCMOS | CMOS | InGaAs | InGaAs | InGaAs |
|
SNR(Peak) |
500/1 |
600/1 | 600/1 | 600/1 | 600/1 | 600/1 | 600/1 | 600/1 | 600/1 |
|
相机输出 |
USB3.0 |
USB3.0 | USB3.0 | USB3.0 | USB3.0 | USB3.0 | USB3.0 | USB3.0 | USB3.0 |
|
相机接口 |
C-Mount |
C-Mount | C-Mount | C-Mount | C-Mount | C-Mount | C-Mount | C-Mount | C-Mount |
|
配件 |
USB3.0传输线 |
USB3.0传输线 | USB3.0传输线 | USB3.0传输线 | USB3.0传输线 | USB3.0传输线 | 镜头、USB线、电源 | 镜头、USB线、电源 | USB3.0传输线 |
| ROI | 单个区域 | 单个区域 | 多个区域 | 多个区域 | 多个区域 | 单个区域 | 多个区域 | 多个区域 | 单个区域 |
| 尺寸 |
长x宽x高:
22.8cmx7 cmx8.6cm |
长x宽x高:
22.8cmx7 cmx8.6cm |
长x宽x高:
85mm*74mm*45mm |
长x宽x高:
22.8cmx7 cmx8.6cm |
长x宽x高: 220mm*11 0mm*95mm |
/ |
长x宽x高: 220mm*11 0mm*95mm |
长x宽x高: 16.6cmx7.5 cmx7.4cm |
长x宽x高: 345mm*122 mm*136mm |
| 重量 | 1250g | 1250g | 250g | 1250g | / | / | 1.3kg | 700g | / |
|
功率 |
5W |
5W |
5W | 5W | 5W | 5W | 5W | 5W | 5W |
