用途场景
规格参数
产品特点
- 单传感器光路实现(400-1700nm)高光谱探测；
- 光谱分辨率小于13nm；
- 空间分辨率1280；
技术参数

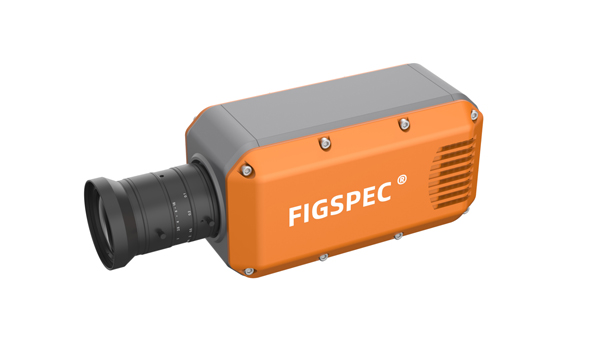

1、线扫描相机（FS-14）
|
产品名称 |
FS-14线扫描相机 |
|
分光方式 |
透射光栅 |
|
光谱范围 |
400-1700nm |
|
光谱波段数 |
680 |
|
光谱分辨率(FWHM) |
13nm |
|
狭缝宽度 |
25um |
|
透射效率 |
60% |
|
杂散光 |
1% |
|
空间像素数 |
12 |
|
像素大小 |
5um |
|
成像速度 |
100fps |
|
探测器 |
InGaAs |
|
信噪比 |
600/1 |
|
相机输出 |
USB3.0 |
|
相机接口 |
C-Mount |
|
配件 |
镜头、数据线、电源 |
|
ROI |
多个区域 |
|
尺寸 |
220mm*110mm*95mm |
|
重量 |
1.3kg |
| 功耗 | 5W |
2、成像相机（FS-24）
|
产品名称 |
FS-24成像相机 |
|
分光方式 |
透射光栅分光 |
|
光谱范围 |
400-1700nm |
|
光谱通道数 |
680 |
|
光谱分辨率 |
13nm |
|
狭缝宽度 |
25um |
|
透射效率 |
≥60% |
|
杂散光 |
≤0.5% |
|
图像分辨率 |
1280*1280 |
|
像素大小 |
5um |
|
镜头焦距 |
16mm |
|
成像速度 |
100fps |
|
探测器 |
InGaAs |
|
SNR(Peak) |
600/1 |
|
相机输出 |
USB3.0 |
|
相机镜头接口 |
C-Mount |
|
配件 |
镜头、USB3.0数据线、电源适配器 |
|
曝光时间 |
16us-1s |
|
视场角 |
22.6° |
|
动态范围 |
12 bits |
|
最小工作距离(mm) |
100mm |
|
供电方式 |
内置电池供电 |
|
ROI |
有ROI功能，可以实现多个区域ROI |
|
辅助成像功能 |
辅助取景摄像头实现对拍摄区域的监控 |
3、FS60-UCR系列无人机高光谱激光雷达测量系统
|
产品名称 |
FS64-UCR 激光雷达无人机高光谱系统 |
|
系统测量精度 |
5cm |
|
测程 |
300m |
|
扫描视场角 |
40.3°(垂直)*360°(水平) |
|
点频 |
64万点/秒(单回波) 128万点/秒(双回波) 192万点/秒(三回波) |
|
内置相机像索 |
2600万(6252*4168) |
|
镜头焦距 |
16mm |
|
主机重量 |
1Kg |
|
工作温度 |
-20°C~+50℃ |
|
存储温度 |
-20°C~+65℃ |
|
防护等级 |
IP64 |
|
存储容量 |
512G内置存储/512G拓展存储 |
|
数据拷贝方式 |
Type-C |
|
挂载接口 |
Djl Skyport接口 |
|
飞行平台 |
DJI M400 |
|
操控方式 |
支持按键启动采集，包括开机供电和数据采集 |
|
遥控器操控 |
支持遥控器APP控制设备工作 |
|
数据拷贝速度 |
最大300M/s |
|
存储方式 |
内置存储和TF卡存储 |
|
设备操控软件 |
M400无人机遥控器一体化操控软件 |
|
软件 |
采集软件、拼接软件和分析软件 |
|
照明方式 |
被动照明(不含光源) |
|
分光方式 |
透射光栅 |
|
光谱范围 |
400-1700nm |
|
光谱波段 |
680 |
|
光谱分辨率(FWHM) |
13nm |
|
狭缝宽度 |
25um |
|
透射效率 |
60% |
|
杂散光 |
0.5% |
|
空间像素数 |
1280 |
|
像素大小 |
5um |
|
成像速度 |
100fps |
|
探测器 |
InGaAs |
|
信噪比 |
600/1 |
|
相机输出 |
USB3.0 |
|
相机接口 |
C-Mount |
|
配件 |
USB3.0传输线或千兆网传输线 |
|
嵌入式数据采集处理存储单元 |
嵌入式处理器512GSSD存储 |
|
产品名称 |
FS64-UC无人机高光谱相机 |
|
分光方式 |
透射光栅分光 |
|
光谱范围 |
400-1700nm |
|
光谱波段 |
680 |
|
光谱分辨率 |
13nm |
|
狭缝宽度 |
25um |
|
光谱效率 |
>60% |
|
杂散光 |
<0.5% |
|
空间像素数 |
1280 |
|
像素大小 |
5um |
| 镜头焦距 | 16mm |
|
成像速度 |
100fps |
|
探测器 |
InGaAs |
|
SNR(Peak) |
600/1 |
|
相机输出接口 |
USB3.0 |
|
相机镜头接口 |
C-Mount |
|
配件 |
反射率校准板/漫反射布 |
|
视场角 |
22.6° |
|
动态范围 |
12 bits |
|
内置嵌入式数据采集处理单元 |
windows操作系统，12G内存512G固态硬盘有 HDMI接口，USB3.0接口，和相机一体设计 |
|
散热方式 |
内部风冷散热 |
|
操作方式 |
操作方便，无需专业无人机操控手，可实现单 人操作 |
|
观测方式 |
通过地面站实时观测飞机采样地点、高光谱图 像、光谱数据，功能 |
|
校正方式 |
反射率校正、区域校正支持批处理 |
|
数据格式 |
兼容spe格式、hdr格式 |
|
应用软件 |
FigSpec UAV、FigSpec Merge拼图软件、 FigSpec studio 图像分析软件 |
