主要特点
全自动压力控制，一键精准输出，大幅提升现场校准效率。
集成全功能HART手操器，一机双用，轻松完成校准与仪表调试。
气压版标配防污染装置，专为复杂工况设计，设备可靠性显著增强。
产品概述
ConST810A手持全自动压力校验仪，是康斯特基于近二十年专业积淀推出的智能校准终端。它集压力自动发生、高精度测量、智能控制与数据管理于一体，通过全自动操作、升级的HART手操功能及针对恶劣环境的可靠性设计，革新了传统现场校准模式，帮助用户高效、高质、安全地完成仪表校验与维护工作，是现场工程师的理想智能工具。
功能特性
1. 智能化与高效性
内置自动压源： 实现全自动压力发生与控制，一键操作即可快速、精准地达到目标压力值，彻底告别手动加压的繁琐，极大提升工作效率。
智能触控交互： 采用高响应触控屏，操作如智能手机般流畅直观，简化操作步骤，优化用户体验。
先进算法支持： 采用专有快速检定方法，确保压力开关等设备检定速度快、结果准。
2. 多功能集成与专业扩展
集成HART全功能手操器： 不仅能自动校准HART变送器，更可作为手操器对智能仪表进行参数配置与诊断，一机多用，节省成本。
灵活的模块化设计： 控压模块可更换，并可外接更高精度测量模块，适应不同量程与精度需求，扩展性强。
全面的应用与管理： 内置多种校准应用（如压力变送器、压力表、压力开关、泄漏测试），支持校准任务管理与海量数据存储，实现规范化作业。
3. 可靠性与耐用性
气压版标配防污染装置： 有效防护油污、颗粒物侵入核心气路，显著提升在恶劣现场环境下的长期稳定性和使用寿命。
持久的续航能力： 采用可更换充电电池设计，支持外部独立充电，满足现场长时间工作的需求，电池典型续航时间可达10小时。
4. 便捷性与互联性
极致便携设计： 体积小、重量轻，传承ConST810系列便携优势，轻松应对各种现场移动工作场景。
多种通讯方式： 支持USB、WiFi、蓝牙等多种数据通讯，便于数据导出、共享及接入管理系统，实现无纸化办公与数据追溯。
便捷的自主升级能力：用户可通过U盘一键升级设备固件，官网持续提供功能优化与拓展更新，无需返厂或依赖专业人员，显著降低维护成本，确保设备长期保持最新性能与技术适配性。
ConST810A快速选型
型号 | HART功能 | 电信号测量与输出功能 | 数据记录功能 | 校准任务管理 |
ConST810A | ✅ | ✅ | ✅ | ✅ |
ConST810A-S | ❌ | ✅ | ❌ | ✅ |
ConST810A-E | ❌ | ❌ | ❌ | ✅ |
ConST810A对比选型表
型号 | ConST810A | ConST810A-S | ConST810A-E | ||||||
版本 | 微差压版 | 差压版 | 气压版 | 微差压版 | 差压版 | 气压版 | 微差压版 | 差压版 | 气压版 |
压力自动发生范围1 | ±10kPa | (-85~250)kPa | (-0.085~2.5)MPa | ±10kPa | (-85~250)kPa | (-0.085~2.5)MPa | ±10kPa | (-85~250)kPa | (-0.085~2.5)MPa |
压力控制模块可选范围2 | ±500Pa至±10kPa | ±10kPa至(-100~250)kPa | ±60kPa至(-0.1~2.5)MPa | ±500Pa至±10kPa | ±10kPa至(-100~250)kPa | ±60kPa至(-0.1~2.5)MPa | ±500Pa至±10kPa | ±10kPa至(-100~250)kPa | ±60kPa至(-0.1~2.5)MPa |
控制稳定性3（30S） | ＜0.005%FS | ＜0.005%FS | ＜0.005%FS | ＜0.005%FS | ＜0.005%FS | ＜0.005%FS | ＜0.005%FS | ＜0.005%FS | ＜0.005%FS |
目标压力稳定持续时间 | ＞5min | ＞5min | ＞5min | ＞5min | ＞5min | ＞5min | ＞5min | ＞5min | ＞5min |
控制响应时间4 | ＜30s | ＜20s | ＜40s | ＜30s | ＜20s | ＜40s | ＜30s | ＜20s | ＜40s |
显示位数 | 4、5或6 | 4、5或6 | 4、5或6 | 4、5或6 | 4、5或6 | 4、5或6 | 4、5或6 | 4、5或6 | 4、5或6 |
压力类型 | 差压 | 差压 | 表压、绝压6 | 差压 | 差压 | 表压、绝压6 | 差压 | 差压 | 表压、绝压6 |
外接压力测量模块5 | ● | ● | ● | ● | ● | ● | ● | ● | ● |
内部大气压模块6 | ● | ● | ● | ||||||
内置自动压源 | ● | ● | ● | ● | ● | ● | ● | ● | ● |
可更换充电电池 | ● | ● | ● | ● | ● | ● | ● | ● | ● |
内置过滤器 | ● | ● | ● | ● | ● | ● | ● | ● | ● |
内置气液分离器 | ● | ● | ● | ● | ● | ● | ● | ● | ● |
mA输出 | ● | ● | ● | ● | ● | ● | |||
mA/V测量 | ● | ● | ● | ● | ● | ● | |||
DC24V供电 | ● | ● | ● | ● | ● | ● | |||
压力开关检测 | ● | ● | ● | ● | ● | ● | |||
HART& HART手操器 | ● | ● | ● | ||||||
校准任务管理 | ● | ● | ● | ● | ● | ● | ● | ● | ● |
数据记录 | ● | ● | ● | ||||||
USB、WiFi、蓝牙(BLE) | ● | ● | ● | ● | ● | ● | ● | ● | ● |
压力单位 | Pa, hPa, kPa, MPa, bar, mbar, psi, mmHg@0℃, cmHg@0℃, mHg@0℃, inHg@0℃,inH2O, tsi, 用户自定义 | ||||||||
[1] 实际压力自动发生范围取决于压力控制模块；负压部分发生范围是环境大气压为100kPa时的指标；
[2]需至少配置一个压力控制模块，该模块可更换，详见CDPM模块式压力校验仪选型表；
[3] 基于压力控制模块的满量程准确度；
[4] 不外加负载容积，且完成量程20%步进时；
[5] 兼容我公司生产的所有测量范围的CDP模块式压力校验仪；
[6] 选购功能：仅810A(2.5MPa版)可基于内部大气压模块实现表压/绝压的自由切换，该内部大气压模块可校准，测量范围为(60~110)kPa.a，年准确度为±55Pa。
CDPM模块式压力校验仪(压力控制模块)选型表
类型 | 测量范围 | 准确度等级 | 介质 | 破坏压力 | 810A系列 微差压版 | 810A系列 差压版 | 810A系列 气压版 | |
差压/表压 | ±500Pa | 0.02/0.05 | 气 | 300kPa | ● | |||
±1kPa | 0.01 / 0.02 / 0.05 | 气 | 300kPa | ● | ||||
±2.5kPa | 0.01 / 0.02 / 0.05 | 气 | 300kPa | ● | ||||
±5kPa | 0.01 / 0.02 / 0.05 | 气 | 300kPa | ● | ||||
±10kPa | 0.01 / 0.02 / 0.05 | 气 | 300kPa | ● | ● | |||
±16kPa | 0.01 / 0.02 / 0.05 | 气 | 700kPa | ● | ||||
±25kPa | 0.01 / 0.02 / 0.05 | 气 | 700kPa | ● | ||||
±40kPa | 0.01 / 0.02 / 0.05 | 气 | 700kPa | ● | ||||
±60kPa | 0.01 / 0.02 / 0.05 | 气 | 1MPa | ● | ● | |||
(-100~100)kPa | 0.01 / 0.02 / 0.05 | 气 | 1MPa | ● | ● | |||
(-100~160)kPa | 0.01 / 0.02 / 0.05 | 气 | 2MPa | ● | ● | |||
(-100~250)kPa | 0.01 / 0.02 / 0.05 | 气 | 2MPa | ● | ● | |||
表压 | (-100~400)kPa | (0~400)kPa | 0.01 / 0.02 / 0.05 | 气 | 3MPa | ● | ||
(-100~600)kPa | (0~600)kPa | 0.01 / 0.02 / 0.05 | 气 | 3MPa | ● | |||
(-100~700)kPa | (-100~700)kPa | 0.01 / 0.02 / 0.05 | 气 | 3MPa | ● | |||
(-0.1~1)MPa | (0~1)MPa | 0.01 / 0.02 / 0.05 | 气 | 3MPa | ● | |||
(-0.1~1.6)MPa | (0~1.6)MPa | 0.01 / 0.02 / 0.05 | 气 | 10MPa | ● | |||
(-0.1~2.5)MPa | (0~2.5)MPa | 0.01 / 0.02 / 0.05 | 气 | 10MPa | ● | |||
[1] 一年准确度，温度自动补偿范围： (-10~50)℃；
[2] 传压介质要求为无腐蚀性的气体；
[3] 可定制其他规格，请联系我们。
电学指标
项 目 | 范 围 | 分辨率 | 指标 |
电压测量 | (-30~30)V | 0.1mV | ±(0.01%RD+1.5mV) |
电流测量 | (-30~30)mA | 0.1μA | ±(0.01%RD+1.5μA) |
通断检测 | 通/断，支持机械式和NPN/PNP数字式 | ||
电流输出 | (0~24)mA | 1μA | ±(0.01%RD+1.2μA) |
24V输出 | 最大带载能力50mA | ||
注：1年准确度，超出(5~35)℃时，温度系数≤±(0.001%RD+0.001%FS)/℃。
任务与应用
任务与应用 | 描述 | 任务与应用 | 描述 |
压力变送器 | 自动校准压力变送器 | 压力单位转换 | 常用压力单位自动换算 |
压力开关 | 自动校准压力开关 | 压力泄漏测试 | 自动完成压力泄漏测试并绘制曲线 |
指针压力表 | 自动校准指针式压力表 | 数据记录 | 自动记录数据并绘制曲线 |
数字压力表 | 自动校准数字显示式压力表 | 血压计检定 | 自动检定血压计 |
注：用户可根据实际需要定制应用。
一般指标
项目 | 描述/指标 |
供电电源 | 内置可更换可充电锂电池，或专用适配器 |
电池 | 可充电锂电池，典型工作时间10小时，充电时间为4小时，可外部独立充电 |
显示 | 5英寸854×480 TFT 触控彩屏 |
压力连接 | 根据版本不同分别采用φ6mm鱼尾纹或M20×1.5快接内螺纹(通过软管或外置连接台） |
数据存储 | 最大连续存储100万条 |
校准任务管理 | 最大1000个任务 |
内置自动功能 | 压力开关，自动步进，泄漏测试 |
误操作保护 | 任意两个插孔间可承受不大于30V的电压 |
语言 | 简体中文、英语、德语、法语、意大利语、西班牙语、葡萄牙语、日语、俄语 |
环境规格 | 工作温度: (0~50)℃； |
通信方式1 | USB, WiFi, 蓝牙(BLE) |
尺寸 | 高238mm×宽110mm×厚70mm |
重量 | 小于1.8kg |
注1：无线通信模块可按要求移除。
订购信息
常规产品通常为现货供应，受需求差异、定制化等因素影响，请联系您的客户经理获取准确的产品供货期。
| 物料编码 | 名称 | 型号 | 图片 | 类型 | 说明 | 数量 |
|---|---|---|---|---|---|---|
| / | ConST810A系列产品装箱清单 | / | / | 标配 |
标配组件可能调整，请以实际收货时的装箱清单为准。
ConST810A微差压版装箱清单 ConST810A气压版装箱清单 ConST810A差压版装箱清单 ConST810A-S微差压版装箱清单 ConST810A-S气压版装箱清单 ConST810A-S差压版装箱清单 ConST810A-E微差压版装箱清单 ConST810A-E气压版装箱清单 ConST810A-E差压版装箱清单 |
1 |
| 1520000068 | 多功能背包 | 9913-760-SC |
|
选购 | 便携包，尼龙可提拉面料，适用于810/810-S所有版本。 | 1件 |
| / | 法定计量机构送检服务 | / | / | 选购 | 需要送检至法定计量机构时选择，用户指定计量机构时以实际协议为准。 | 1次 |
| / | CDPM模块式压力校验仪 | CDPM |
|
选购 | 可更换的压力模块，用于控压和压力测量 | 按需 |
| / | CDP模块式压力校验仪 | CDP |
|
选购 | 外接CDP压力模块，用于测量压力 | 按需 |
| 1150100020 | 数据记录软件 | Additel/LogⅡ | / | 选购 | 连接设备，实时读取并记录仪表测量值，生成曲线，并可导出至Excel格式 | 1台 |
| 10050100449 | 自动气液分离器 | 9231 | / | 选购 | (-0.1～2.5)MPa，气体，配合ConST810A气压版和差压版使用，有效避免污染物进入主机，提升设备可靠性。（ConST810不适用） | 1台 |
| / | 恒矩CNAS校准服务 | / | / | 限免 | 限时免费 不需要送检至法定计量机构时选择，免1次出厂校准服务费，再免1次返厂周期校准服务费（出厂1年内有效）。 | 2次 |
| / | ConST超级工具箱 | / |
|
免费 | 免费工具，内置多种物理量单位转换、湿度换算及ITS-90温标换算等众多工具，提供微信小程序、手机浏览器及Additel Link APP三种使用方式 | 1款 |

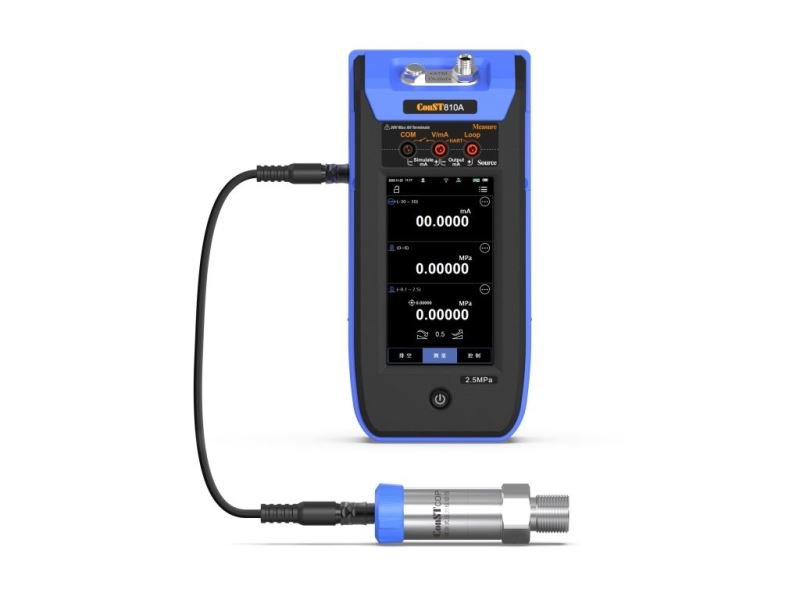

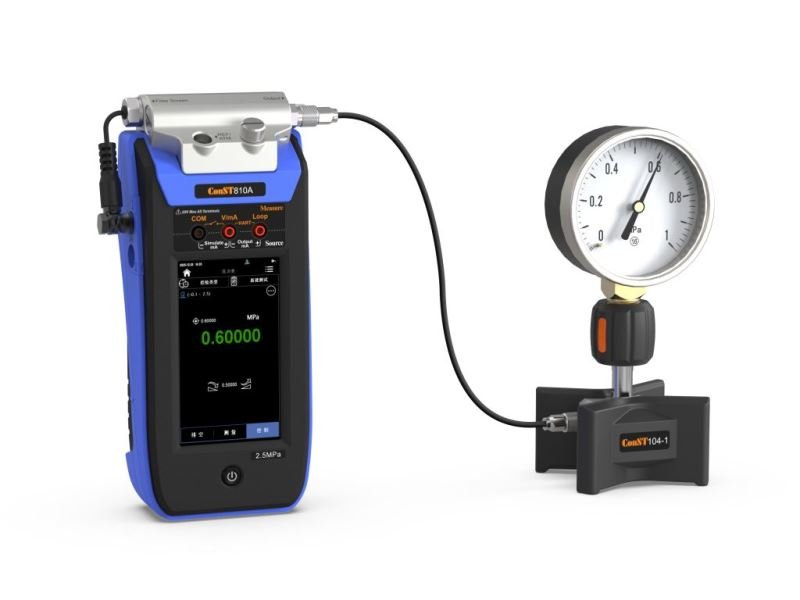

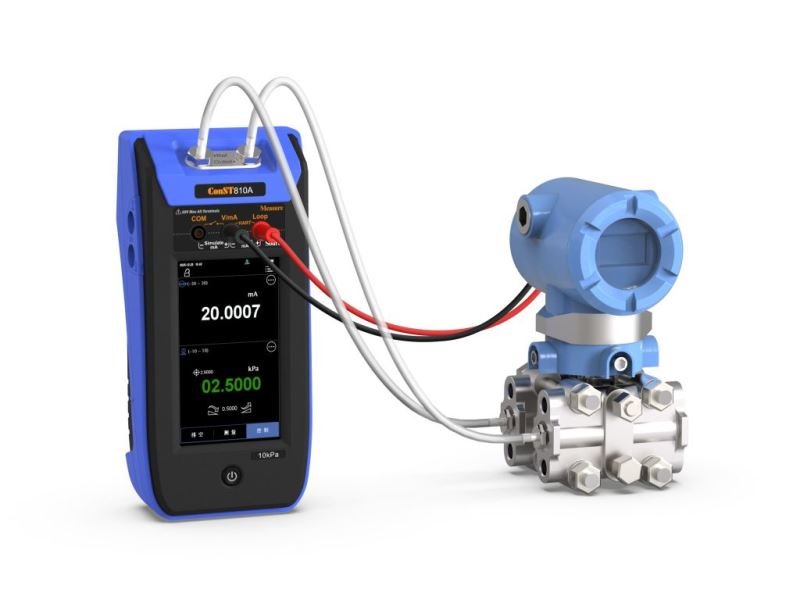

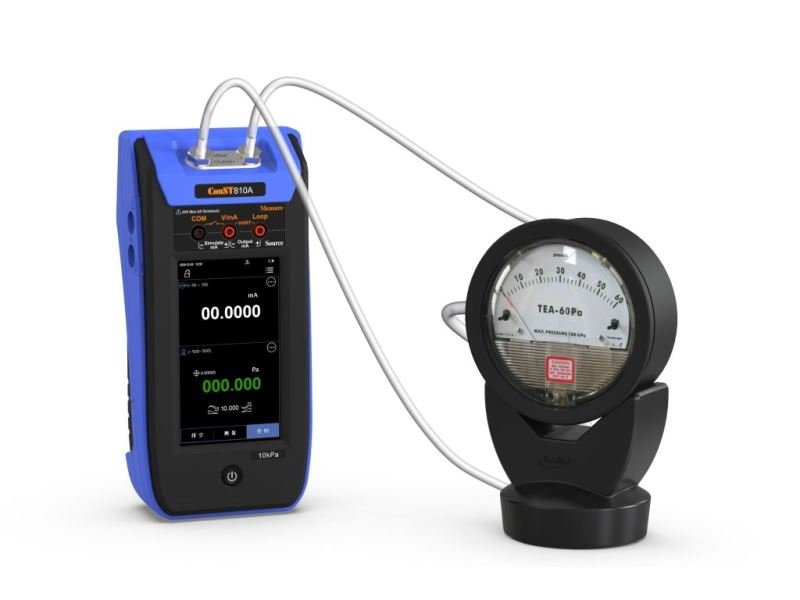

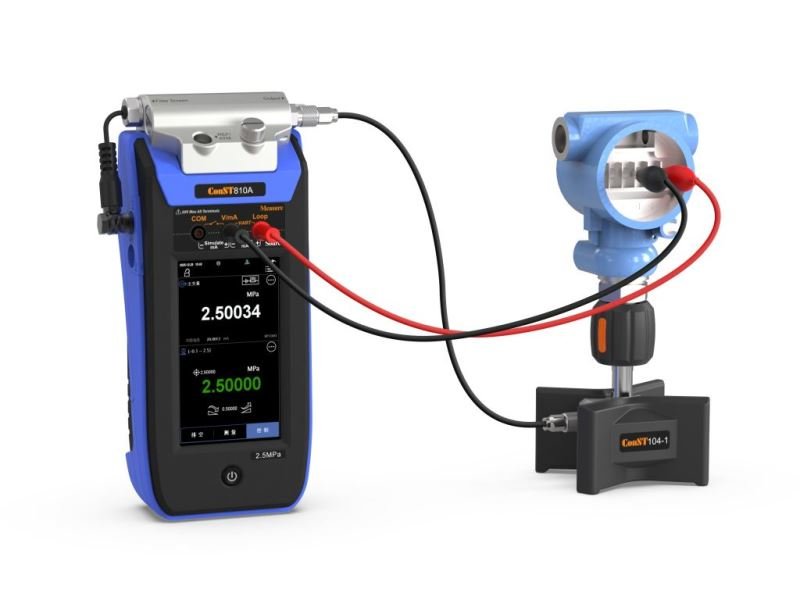

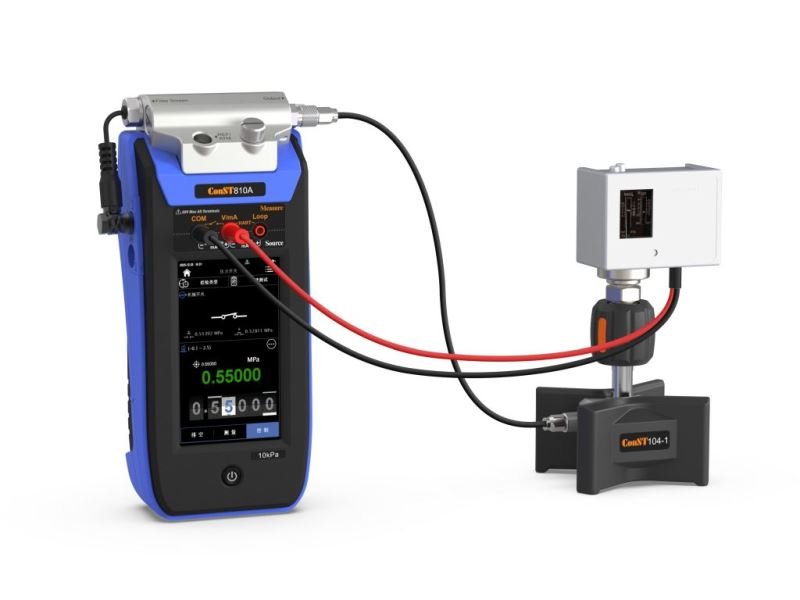

应用图集
