产品详情:功能与特点
■ 智能校准

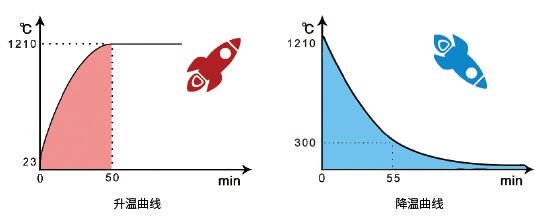

■ 升降温速度更快：23℃升至1210℃，仅需50分钟;从1210℃降至300℃，仅需55分钟
■ 一指按压接线方法(实用新型专利：ZL201821664780.X)，可快速完成被检仪表接线
■ 5通道电测，一路标准通道、两路多功能测量通道、两路被检热电偶测量通道
■ 可手机远程操作
■ 支持外置标准温度计控温
■ 支持内控温传感器一键式自校准功能
■ 支持HART型温度变送器校准
■ 过温自动保护
■ 超大屏幕显示
产品概述
ConST670智能精密干体炉(1210℃)是最新一代智能温度校准设备，它将温源控制技术、智能交互技术，专业经验积累和模块化构架设计深度融合，控温范围(100~1210)℃，具有超高的温场稳定度、极快升降温速度、五路测量通道、一指按压快速接线等众多鲜明特点。
相对于ConST660智能干体炉(1210℃)，它在控温精度、温场指标、负载影响、电测精度等方面均有大幅提高，它可快速校准、测试各种廉金属热电偶、工作用贵金属热电偶、热电偶温度变送器、热电偶温度开关等高温测量设备。
ConST670可方便地在校准现场、维修车间使用，大幅提高计量人员、测试工程师的检定校准效率，广泛应用在电力、计量、冶金、玻璃、汽车、材料加工处理等领域。
功能特性
智能校准
只需简单设定参数即可自动完成各种廉金属热电偶、工作用贵金属热电偶、热电偶温度变送器、热电偶温度开关等高温测量设备的校准工作，数据超差自动计算，可保存至调整前、调整后，支持导出并生成记录和证书，还具有强大的被检仪表管理和历史校准数据查询功能，让校准更智能！
智能应用
内置阶跃测试、开关测试（一体式）、控温数据记录、热工计算器、截屏、烘干除湿等应用，方便用户在不同应用场景下快速测试等，用户还可以根据实际需求进行定制。
HART通信
无需手操器，可直接完成一体式HART智能温度变送器的参数设置和校准测试。
智能诊断中心
内置智能诊断中心，包含智能警铃、实时故障列表、全面自检测试、历史故障日志查询、一键自检报告导出等功能，及时准确判断设备问题，大幅减少用户与厂家沟通成本。
智能远程控制
点对点模式：通过WiFi热点连接到手机或电脑，在手机或电脑上操作干体炉；
网络模式：通过WiFi或LAN口连接到网络，可以通过手机或电脑远程操作多台干体炉。
多样化电测配置
EXT.REF通道可测量标准热电偶温度计,主要用于外部控温应用；
多功能被检通道(CH1、CH2)可测量各种廉金属热电偶、工作用贵金属热电偶、一体式热电偶温度变送器、一体式热电偶温度开关等高温测量设备，内置的24V环路电源可为温度变送器和电子式温度开关供电；
CH3、CH4为被检热电偶测量通道。
对于比对校准，用户不再需要携带多台仪器到现场，一台智能干体炉足以应付。在实际使用过程中，如果需要同时校准更多被检，ConST685与670(1210℃)形成20通道以上的全自动温度校准系统。
标准温度计（选购）
ConST670-1210支持外置标准温度计控温，标准温度计主要用于外控温，为测试提供最佳的温场指标。
|
型号名称 |
TS130A标准热电偶 |
|
类型 |
标准铂铑10-铂 |
|
温度范围 |
(100 ~ 1300) ℃ |
|
精度等级 |
一等标准 |
|
保护管直径 |
6 mm |
|
保护管长度 |
300 mm |
| 保护管材质 | 刚玉管(99.5% Al2O3) |
|
电极直径 |
0.5 mm |
|
电极总长度 |
1 m |
|
手柄材质 |
304不锈钢 |
注：偶丝可拆卸送检。
ACal温度检定校准系统软件（选购）
软件支持触屏操作；
预置多个测试方案、测试模板；
可自动校准，过程和结果符合校准规范；
支持现场数据导入软件；
具有用户权限管理、仪表管理、自定义证书模板、 自动生成记录和证书等功能。
多重安全保护
软件自动保护，过温自动禁止加热；
硬件自动保护，过温自动断开加热；
炉体材料均为V0阻燃等级。
一般指标
|
项目 |
ConST670 |
|
智能控温范围 |
(100 ~ 1210)℃ |
|
重量 |
10.3 kg |
|
整机尺寸 |
宽170mm×高345mm×深330mm |
|
干井直径/深度 |
Φ25.8 mm / 180 mm |
|
供电要求 |
(90 ~ 242)VAC，(45 ~ 65)Hz，580W |
|
保险丝 |
230V：T4A 250V； 115V：T8A 250V。 |
|
屏幕 |
6.5英寸TFT工业触控屏 分辨率640×480 |
|
通信方式1 |
USB、LAN、WiFi、蓝牙 |
|
语言 |
中文、英文 |
|
温度单位 |
℃ / ℉ / K |
|
温度分辨力 |
0.01 ℃ |
|
运行噪音 |
升温模式：< 55 dB(A)； 常规降温模式：< 60 dB(A)； 快速降温模式：< 70 dB(A)。 |
|
环境条件 |
保证指标温度范围：(8~38)℃； 工作温度范围：(0~50)℃； 存储温度范围：(-20~60)℃； 环境相对湿度：≤90%，无凝露； 海拔：低于3000米。 |
|
产品认证 |
CE |
温场指标
|
项目 |
ConST670 (订购编码ConST670-1210) |
|
智能控温范围 |
(100 ~ 1210)℃ 最低控温点：100℃@ (0~50) ℃ |
|
升温时间 1 |
50分钟：23℃ 至 1210℃ |
|
降温时间 1 |
快速降温模式： (1210 ~ 300) ℃：55分钟 (300 ~ 50) ℃： 55分钟 静音模式： (1210 ~ 300) ℃：65分钟 (300 ~ 50) ℃： 75分钟 |
|
温度稳定时间 |
15分钟 |
|
温度波动度 2 |
±0.1 ℃ |
|
孔间温差2 |
±0.2 ℃ @ 100 ℃ ±0.3 ℃ @ 300 ℃ ±0.4 ℃ @ 600 ℃ ±0.6 ℃ @ 900 ℃ ±0.8 ℃ @ 1210 ℃ |
|
轴向温场均匀性 （20mm内） |
±0.4 ℃ @ 100 ℃ ±0.8 ℃ @ 300 ℃ ±1.0 ℃ @ 600 ℃ ±1.0 ℃ @ 900 ℃ ±1.0 ℃ @ 1200 ℃ |
|
内控温准确度 |
±1.0 ℃ @ 100 ℃ ±1.0 ℃ @ 300 ℃ ±1.0 ℃ @ 600 ℃ ±1.2 ℃ @ 900 ℃ ±1.5 ℃ @ 1210 ℃ |
|
外控温准确度 3 |
同内控温准确度 (推荐采用外控温以大幅降低负载影响) |
|
内控温负载影响 4 |
±0.4 ℃ @ 100 ℃ ±0.3 ℃ @ 300 ℃ ±0.2 ℃ @ 600 ℃ ±0.2 ℃ @ 900 ℃ ±0.2 ℃ @ 1200 ℃ |
|
外控温负载影响 4 |
±0.15 ℃ |
|
温场温度系数 (内控温) |
±0.03 ℃/ ℃ (0 ~ 8) ℃ 及(38 ~ 50) ℃ |
| 干井规格 | 内径25.8mm / 井深180mm |
| 均热块规格 |
外径24.8mm / 高度173.5mm， 均热块最后一个字母：R表示孔深为138mm，S表示孔深为116mm。 均热块打孔规格详见订购信息或定制。 |
[1] 干体炉升降温时间以均热块插孔底部温度到达为准；
[2] 稳定15分钟后测试30分钟；
[3]采用TS130A标准热电偶控温 ；
[4] 条件为插拔1支φ6 mm负载；
[5] 指标基于校准用均热块TR1210DR，建议选购以满足校准需要。
电测指标
|
通道、项目 |
ConST670 (订购编码ConST670-1210) |
||
|
标准通道 (EXT.REF) |
热电偶测量 |
信号范围 |
(-18 ~ 18) mV |
|
测量精度 |
±(0.005% RD + 2 μV) |
||
|
温度系数 |
±5 ppm / ℃ @ (0 ~ 8) ℃ 及(38 ~ 50) ℃ |
||
|
分辨力 |
0.0001 mV |
||
|
冷端测量 |
(0 ~ 50) ℃，±0.2 ℃ |
||
|
被检通道 (CH1~CH4) |
热电偶测量 (CH1~CH4) |
信号范围 |
(-75 ~ 75) mV |
|
测量精度 |
±(0.01% RD + 8 µV) |
||
|
温度系数 |
±5 ppm / ℃ @ (0 ~ 8) ℃ 及(38 ~ 50) ℃ |
||
|
分辨力 |
0.0001 mV |
||
|
TC类型 |
S、R、K、B、N、E、J、T、C、D、G、L、U，共13种 |
||
|
冷端测量 |
(0 ~ 50) ℃，±0.3 ℃ |
||
|
电流测量(CH1~CH2) |
信号范围 |
(-30 ~ 30) mA |
|
|
测量精度 |
±(0.01% RD + 2 µA) |
||
|
温度系数 |
±5 ppm / ℃ @ (0 ~ 8) ℃ 及(38 ~ 50) ℃ |
||
|
分辨力 |
0.0001 mA |
||
|
输入阻抗 |
< 10 Ω |
||
|
电压测量(CH1~CH2) |
信号范围 |
(-30 ~ 30) V、(-12 ~ 12) V |
|
|
测量精度 |
±(0.01% RD + 0.6 mV) |
||
|
温度系数 |
±5 ppm / ℃ @ (0 ~ 8) ℃ 及(38 ~ 50) ℃ |
||
|
分辨力 |
0.0001 V |
||
|
输入阻抗 |
> 1 MΩ |
||
|
HART通信(CH1) |
支持HART一体式温度变送器的调校 |
||
|
开关测量(CH1~CH2) |
支持机械开关、带电机械开关、NPN、PNP |
||
|
环路电源(CH1~CH2) |
24 V，最大带载 60 mA |
||
|
端口耐压(CH1~CH4) |
最大50 V |
||
热电偶测量指标
|
通道 |
热电偶类型 |
名义温度(℃) |
测量精度(℃) |
|
标准通道 (EXT.REF) |
S |
100 |
±0.273 |
|
300 |
±0.229 |
||
|
600 |
±0.224 |
||
|
900 |
±0.220 |
||
|
1210 |
±0.216 |
||
|
R |
100 |
±0.266 |
|
|
300 |
±0.216 |
||
|
600 |
±0.202 |
||
|
900 |
±0.194 |
||
|
1210 |
±0.192 |
||
|
被检通道 (CH1~CH4) |
K |
100 |
±0.172 |
|
300 |
±0.236 |
||
|
600 |
±0.251 |
||
|
900 |
±0.304 |
||
|
1210 |
±0.382 |
||
|
N |
100 |
±0.264 |
|
|
300 |
±0.243 |
||
|
600 |
±0.256 |
||
|
900 |
±0.285 |
||
|
1210 |
±0.335 |
||
|
E |
100 |
±0.126 |
|
|
300 |
±0.130 |
||
|
600 |
±0.154 |
||
|
900 |
±0.202 |
||
|
1000 |
±0.196 |
||
|
L |
100 |
±0.214 |
|
|
300 |
±0.241 |
||
|
600 |
±0.251 |
||
|
900 |
±0.448 |
||
|
U |
100 |
±0.261 |
|
|
300 |
±0.164 |
||
|
600 |
±0.176 |
||
|
J |
100 |
±0.177 |
|
|
300 |
±0.168 |
||
|
600 |
±0.200 |
||
|
900 |
±0.197 |
||
|
1200 |
±0.294 |
||
|
T |
100 |
±0.185 |
|
|
300 |
±0.166 |
||
|
400 |
±0.183 |
||
|
S |
100 |
±1.094 |
|
|
300 |
±0.899 |
||
|
600 |
±0.837 |
||
|
900 |
±0.793 |
||
|
1210 |
±0.765 |
||
|
R |
100 |
±1.072 |
|
|
300 |
±0.844 |
||
|
600 |
±0.755 |
||
|
900 |
±0.699 |
||
|
1210 |
±0.670 |
||
|
B |
250 |
±3.170 |
|
|
300 |
±2.631 |
||
|
600 |
±1.379 |
||
|
900 |
±1.003 |
||
|
1210 |
±0.839 |
注：通道指标不含冷端。
均热块（选购）

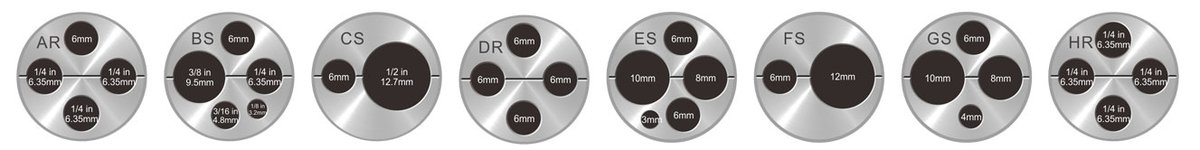

主机订购时，需至少同时订购一支T1210系列均热块，本系列均热块采用高温合金材料，可直接配合ConST660-1210/670-1210使用，外径24.8mm，高173.5mm，均热块打孔规格详见订购信息，您也可以联系我们进行定制。
注：
[1] 关于孔径：均热块的实际开孔尺寸为图示尺寸+0.5mm，如T1210DR均热块，标称每孔直径为6mm，实际每孔直径为6.5mm；
[2] 关于孔深：均热块最后一个字母：R表示孔深为138mm，S表示孔深为116mm。
订购信息
常规产品通常为现货供应，受需求差异、定制化等因素影响，请联系您的客户经理获取准确的产品供货期。
| 物料编码 | 名称 | 型号 | 图片 | 类型 | 说明 | 数量 |
|---|---|---|---|---|---|---|
| / | ConST670-1210装箱清单 | / | / | 标配 | 标配组件可能调整，请以实际收货时的装箱清单为准。
ConST670-1210装箱清单 |
/ |
| 1150100020 | 数据记录软件 | Additel/LogⅡ | / | 选购 | 连接设备，实时读取并记录仪表测量值，生成曲线，并可导出至Excel格式 | 1台 |
| 1810298066 | 均热块 | T1210AR | 选购 | 适用于ConST660-1210/670-1210，1210℃,Φ6mm*1、Φ1/4in(6.35mm)*3 | 1支 | |
| 1810298067 | 均热块 | T1210BS | 选购 | 适用于ConST660-1210/670-1210，1210℃，Φ1/8in(3.2mm)*1、Φ3/16in(4.8mm)*1、Φ6mm*1、Φ1/4in(6.35mm)*1、Φ3/8in(9.5mm)*1 | 1支 | |
| 1810298068 | 均热块 | T1210CS | 选购 | 适用于ConST660-1210/670-1210，1210℃，Φ6mm*1、Φ1/2in(12.7mm)*1 | 1支 | |
| 1810298073 | 均热块 | T1210DR | 选购 | 适用于ConST660-1210/670-1210，1210℃，Φ6mm*4 | 1支 | |
| 1810298069 | 均热块 | T1210ES | 选购 | 适用于ConST660-1210/670-1210，1210℃，Φ3mm*1、Φ6mm*2、Φ8mm*1、Φ10mm*1 | 1支 | |
| 1810298070 | 均热块 | T1210FS | 选购 | 适用于ConST660-1210/670-1210，1210℃，Φ6mm*1、Φ12mm*1 | 1支 | |
| 1810298071 | 均热块 | T1210GS | 选购 | 适用于ConST660-1210/670-1210，1210℃，Φ4mm*1、Φ6mm*1、Φ8mm*1、Φ10mm*1 | 1支 | |
| 1810298072 | 均热块 | T1210HR | 选购 | 适用于ConST660-1210/670-1210，1210℃，Φ1/4in(6.35mm)*4 | 1支 | |
| 1520000263 | 标准热电偶 | TS130A | / | 选购 | 一等S偶，(100 ～ 1300) ℃ | 1支 |
| / | ConST超级工具箱 | / | 免费 | 免费工具，内置多种物理量单位转换、湿度换算及ITS-90温标换算等众多工具，提供微信小程序、手机浏览器及Additel Link APP三种使用方式 | 1款 |
