ConST6801变压器测温装置校准系统

系统简介

变压器油面温度及绕组温度是体现变压器工作状态的重要参数，对变压器的油面及绕组温控器进行定期校准，对变电站安全及精确化管理具有重要促进作用。

ConST6801变压器测温装置校准系统是专门用于校准变压器用油面及绕组温控器专用装置，具有功能全、使用方便、效率高及完全符合规程等特点。

工作及传递方法

1.采用比较法,将测温装置传感器放入恒温槽中，将槽温升至某温度，温度充分稳定后，读取标准器和被检表(就地指针表和远传表)示值，进行示值误差校准；

2.恒温槽升降温速率控制在(0.8~1.0)℃/min，进行接点动作误差校准；

3. 确定被检的示值误差和接点动作误差，根据规程综合判断被检的性能指标是否在规定范围内；

4.依据规程检定测温装置内的铂电阻及温度变送器是否合格。

校准依据

JJF 1909-2021《压力式温度计校准规范》

DL/T 1400-2015《油浸式变压器测温装置现场校准规范》

JB/T6302-2016《变压器用油面温控器》

JB/T8450-2016《变压器用绕组温控器》

JJG229-2010《工业铂、铜热电阻检定规程》

主要功能

变压器油面温度及绕组温度是体现变压器工作状态的重要参数，对变压器的油面及绕组温控器进行定期校准，对变电站安全及精确化管理具有重要促进作用。

开展变压器油面控制器及绕组控制器、温度变送器、数字温度指示控制仪(变压器温度远传指示表)的检定和校准工作，对新建变电站变压器油温控制器及绕组控制器入网把关，对检修过程中拆下的在运行仪表性能进行判断。

主要特点

■ 使用方便

一次接线，可完成所有校准项目，无需二次拆装；

简单现场布线和超快速被检接线；

多种组合搭配，将变压器测温校准项目统统包揽。

■ 工作效率高

可同时校准六台变压器用测温装置；

智能化产品，操作简单便捷，软件功能丰富强大。

■ 设备先进

配备专业的685-H智能多通道精密测温仪；

专用的智能精密恒温槽(-30~160)℃，升降温速度可调；

温源多重保护，让温度实验室更加安全、可靠。

硬件优势

■ 专业的温度源

ConST681-M智能精密恒温槽(-30~160)℃；

三腔循环，高温快降，自动补液；

优秀的温度稳定性和温度均匀性；

控温速率可调：满足各种温度开关的检定和校准。

■ 更专业的测温仪表

ConST685-H相对传统的电学仪表；

更加侧重精密温度测量特性；

原生支持恒流源换向、正反信号测量、寄生热电势消除 2、3、4线热电阻测量。

■ 高效率的温度开关检测仪

CF55-DL温度开关自动检测仪，自带6位半测温装置；

可并行采集30路温度开关点；

可自动打印开关动作数据，便于后期处理报表。

■ 创新的一指按压端子连接技术

被检传感器的繁琐连线一直影响检定的工作效率，ConST685采用创新的一指按压端子连接技术，无需任何工具，快速完成香蕉插头、裸线、铲形插片、MiniTC等各种形式的被检仪表接线。

■ 简单的现场布线

系统提供最简洁的系统组网方式，系统中的所有设备均具备LAN、WiFi接口，智能精密恒温槽具备内置控温仪，信号扫描装置具备一线级联功能，这样用户现场不会再有大把的通信线、电源线、测试线，使整个实验室变得非常整洁(无线通信模块可按要求移除)。

■ 多重高温热失控保护

高温热失控一直是每个温度实验室重点关心的问题，ConST6801系统中的智能精密恒温槽具有双重高温热失控保护能力：软件超温保护和独立的硬件超温保护，整个系统的多重保护机制让温度实验室更加安全、可靠。

■ 良好的人机交互体验

系统中的设备具备TFT触摸屏，操作简单便捷，一键U盘升级，大容量存储，丰富的通信接口，USB、LAN、WiFi一应俱全。

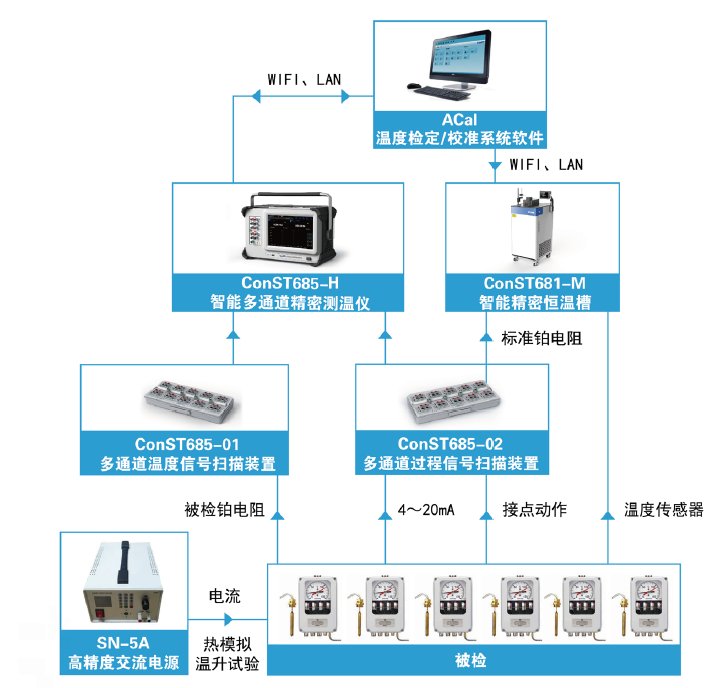

系统组成
