微型流量泵 mzr-11558

产品介绍

德国微系统制造商HNP凭借其紧凑的结构，为精密的液体输送开发出更多的可能性，密封的微型流量泵甚至可以将腐蚀性介质进行连续计量。

mzr-11558微型流量泵对于具有腐蚀性的液体普遍适用。作为一款新型的泵产品，该微型流量泵对于腐蚀性介质表现出比较好的耐腐蚀性能，其转子和功能性元件由陶瓷材质制成，使得该微型流量泵具有耐化学腐蚀性和耐磨性能。由于使用了SSIC轴承和轴材料，合金C22(DIN2.4602)外壳，即便是在严苛的化学挑战中也可以应用。

高耐腐蚀性

mzr-11558微型流量泵可以适用于各种各样的介质，包括腐蚀性介质。

密封

mzr-11558微型流量泵的驱动是由强大的稀土磁力耦合器完成的，并且能够在驱动端避免泄露。

使用寿命长

mzr-11558微型流量泵采用耐磨陶瓷组件，可用于长时间工作

化学惰性泵头

合金 C22, SSiC, Al2O3 和 ZrO2-陶瓷泵头可用于混合材料，如碳镍、不锈钢、铝陶瓷、氧化锆或碳化硅、PTFE、PEEK和FKM。

动态精密电机

mzr-11558微型流量泵由配备速度控制器的电子整流DC电机驱动。无刷的设计增加了使用寿命和驱动的稳定性。电机变速控制与电机轴有相同的直径，安装在电机的后方，并且由速度控制器控制。

电机效率大约为68%，甚至超过95%效率的电子控制，并且可以在使用电池的设备中也能长时间工作。不锈钢配件和-40到+85度的宽温域使得设备也可以在室外使用，例如环境测量。微型电机短时间过载工作的能力也可以应用在其他领域，这能够提供齿轮泵的启动转矩，如测量夜晚大温差和高粘度液体等。

精确的剂量, 低脉动

无阀门环形齿轮泵的工作原理保证了尽可能小的剪切应力。

运行原理

mzr-11558微型流量泵是小型的旋转式容积泵。它们源于一个带外齿的内转子和一个内齿的外转子的微环形齿轮的原理。内部转子拥有一个比外转子为6/7和10/11齿更小的齿。而转子的制造公差是在几微米的范围内。以下是其运行原理示意图。

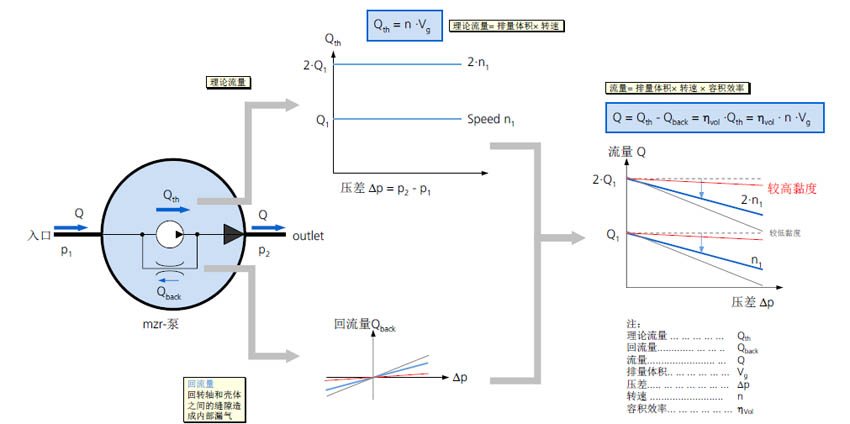

流量计算

mzr11558微型流量泵采用电机控制齿轮转速，从而达到控制流量的目的，转速越高，流量越大。

更多产品信息详见：https://www.hnp-mikrosysteme.de/en/products/micro-annular-gear-pumps/hermetic-inert-pump-series/mzr-11558.html

技术参数
