干膜湿膜测厚仪 PaintChecker在线版

产品介绍

PaintChecker在线版干膜湿膜测厚仪是根据DIN EN 15042-2采用光热的测量方法，对涂层厚度进行非接触、无破坏性的测量仪器。对于干燥或湿润的有机涂层该装置都能测量，例如溶剂型或水性涂料、粉末型涂料以及在不同底材上使用的釉彩，如金属、挤压橡胶或陶瓷等。

测量头和待测物体之间的相对运动会有光学补偿，从而可以实现较高的局部及时间分辨率的实时测量。这种光电机械设计可用于涂层应用程序的直接环境中。

与以个人电脑为基础的测量系统相结合，PaintChecker在线版干膜湿膜测厚仪是对过程控制应用的理想设备。

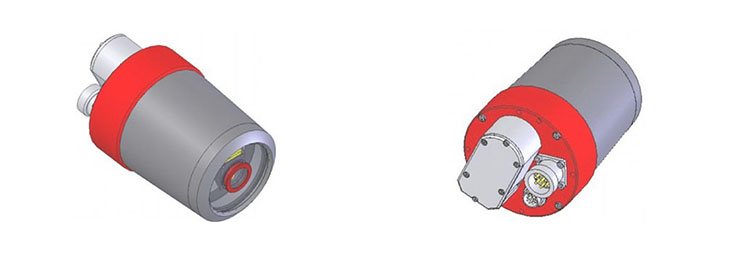

传感器头

这个铝制的传感器头是用于安装在连接法兰上的。传感器头和光源控制器之间设置了一根3米长的电源线。

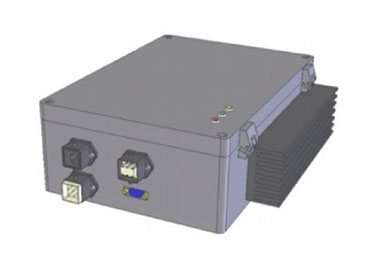

光源装置

激光光源的控制器和元部件都内置在一个防护级为IP65的铝材中。同时，装置也安装了嵌入式电脑模块，可以通过CAN总线连接到一个测量系统的独立或集成的操作。测量装置的电线配有对应的连接器。出于激光防护的原因，该装置中已配置了第三类的激光开关。

光学结构

每次测量都可能会发生相对移动，而对于这种情况的光学补偿可以通过对测量位置的环境补光来完成(见图6)。测量的时间会随测量涂层厚度的尽可能大值的增加而增加，在这个测量时间内，实际的测量点(Φ=3mm)一定不能移出到照明的范围(10x10mm2)。

在一些应用里，可以使用一个比较偏好的方向，这就能保证更大运动时的光补偿。在这种情况下，可以通过非对称调整将激光点向探测点移动约8mm，从而提高光补偿的距离。尽可能大的相对速度，结果如图所示。

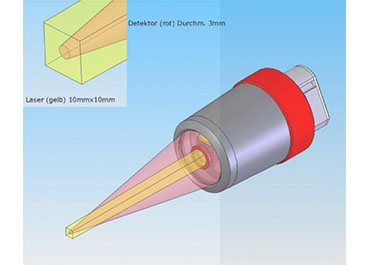

在线版干膜湿膜测厚仪光学结构

甚至，可通过增加扫描装置来达到比光学非对称补偿方法所能达到的更高的相对速度。

软件

测量系统有一个基于Java的测量维护软件，一般的电脑上都会安装。由于网络具有兼容性，可以从任意联网的电脑上操作这个测量系统。

这个软件可以获取到很多在线数据，包括含时间分辨数据图在内的所有相关数据的概述，还有一些系统的信息，如测量头的温度等。用于分析的数据可以CSV文件格式导出。

技术参数

传感器

光源装置接口
