规格参数
产品特点

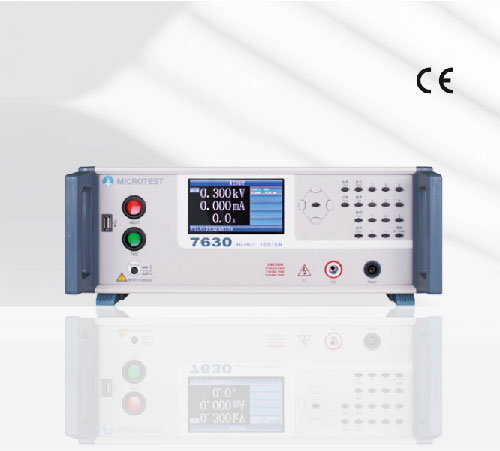

- 7630 为 2 通道测试、7631 为 8 通道测试
- 提供 AC 耐压 5000V、DC 耐压 6000V、绝缘阻抗 12GΩ
- 电弧侦测功能，可检测线圈是否存在细微放电现象
- 可设定爬升时间 (0.1s-10s)
- True RMS 量测线路
- USB Host 可储存设定档案及进行固件更新
- 支持 Remote 远端控制信号
- 7631 可外接 7508/7516 (8/16) 通道扩充扫描盒，满足车用线束或 PCB 的车用测试需求
参数
| 型号 | 7630 | 7631 | |
| 通道数量 | 2 | 8 | |
| AC耐压测试 | |||
| 输出电压 | 10V-5000V | ||
| 电压解析度 | 1V | ||
| 电压精准度 | ±(3% of setting +5V) | ||
| 输出频率 | 50/60Hz | ||
| 额定电流（Max | 10mA | 30mA | 30mA |
| 漏电流范围 | 0.001-31mA | ||
| 漏电流解析度 | 0.001mA | ||
| 漏电流精准度 | ±(3% of reading +10μA) | ||
| 测试时间 | 0.1-999s | ||
| 测试时间解析度 | 0.1s | ||
| 上升时间 | 0.1-10s | ||
| 电弧侦测 | 侦测档位从0-20 | ||
| DC耐压测试 | |||
| 输出电压 | 10V-6000V | ||
| 电压解析度 | 1V | ||
| 电压精準度 | ±(3% of setting +5V) | ||
| 額定电流（Max | 10mA | ||
| 漏电流范围 | 0.001-11mA | ||
| 漏电流解析度 | 0.001mA | ||
| 漏电流精準度 | ±(3% of reading +10uA) | ||
| 测试时间 | 0.1-999s | ||
| 测试时间解析度 | 0.1s | ||
| 上升时间 | 0.1-10s | ||
| 电弧侦测 | 侦测档位从0-10 | ||
| 绝缘阻抗 | |||
| 输出电压 | 10-1000Vdc | ||
| 电压解析度 | 1V | ||
| 电压精準度 | ±(3% of setting+5V) | ||
| 额定电流（Max | 1mA | ||
| 绝缘阻抗范围 | 1-12000MΩ | ||
| 绝缘阻抗解析度 | 1MΩ | ||
| 绝缘阻抗精準度 | 100-500V, 1-1000MΩ (±5% of reading+1MΩ) 500-1000V, 2-12000MΩ (±5% of reading ）+10MΩ) | ||
| 测试时间 | 0.1-999s | ||
| 测试时间解析度 | 0.1s | ||
| 上升时间 | 0.1-10s | ||
| 规格 | |||
| Remote 输入信号 | Test、Abort | ||
| Remote 输出信号 | Pass、Fail、HV output、Testing | ||
| 安全开关 | 进行测试时需要将 INTER LOCK 进行短路，机台 才能输出测试电压 | ||
| 內建存储 | 7630(30组)、7631(15组) | ||
| USB Host 存储 | 储存设定档案及固件的更新，存档组数取决于USB 容量大小 | ||
| 多步测试 | 每个档案16/32个步骤 (7630/7631) | ||
| 接口 | RS-232、Remote、USB Host/Device、EXT.I/O | ||
| 电源需求 | 电压：90Vac-264Vac | ||
| 频率：50/60Hz ±5% | |||
| 消耗功率 | 250VA | ||
| 液晶屏幕 | 4.3吋TFT，彩色显示(480*272) | ||
| 操作环境 | 温度：5℃-40℃、湿度：0-80%RH | ||
| 外观尺寸(W*H*D) | 365X145X430mm(7630)、435X145X500mm(7631) | ||
| 重量 | 14Kg(7630)、15kg(7631) | ||
