本文是 WALE 系列形状与表面测量仪器的全景导览：覆盖形貌、轮廓、粗糙度、粗糙度轮廓复合测量、圆柱度、圆度、波纹度等测量方向，以及面向丝杠、大型轴承等专件的「领航产品」线。每个产品线都给出代表型号直达链接与选型要点，帮您从「知道有哪些」走到「该选哪一台」。
一、仪器家族总览
| 产品线 | 定位与核心能力 | 代表型号（可点击直达） | 典型场景 |
|---|---|---|---|

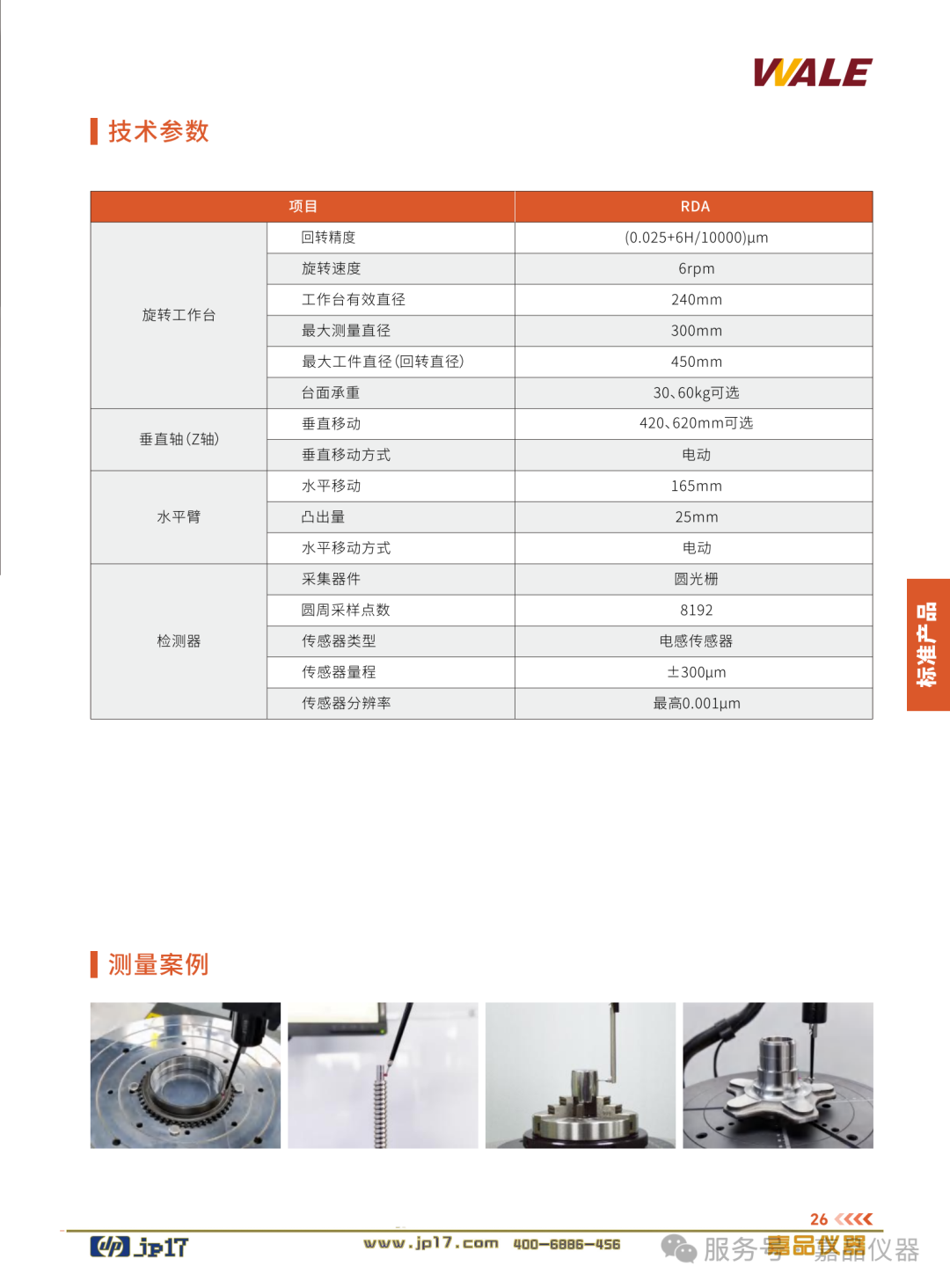

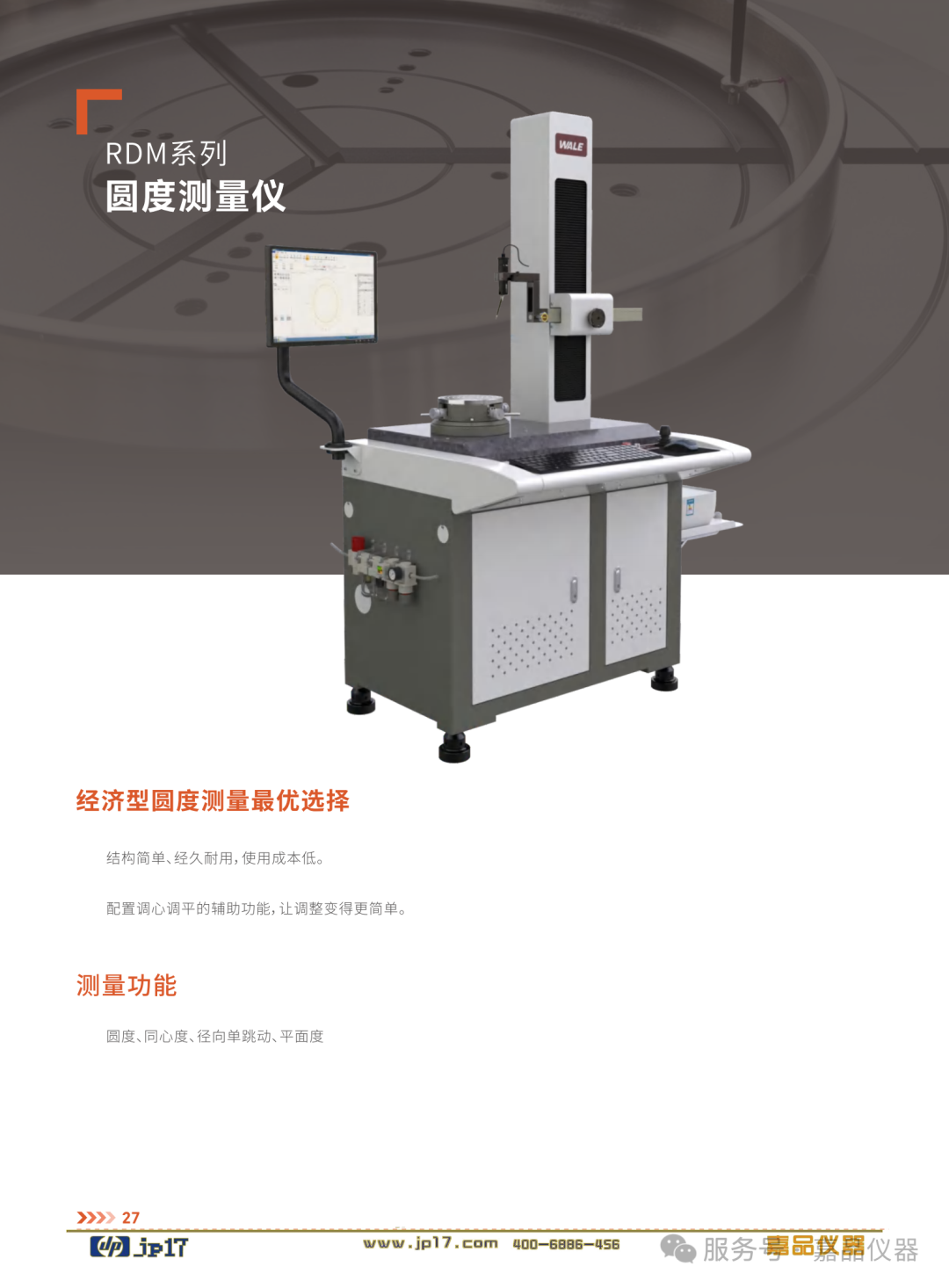

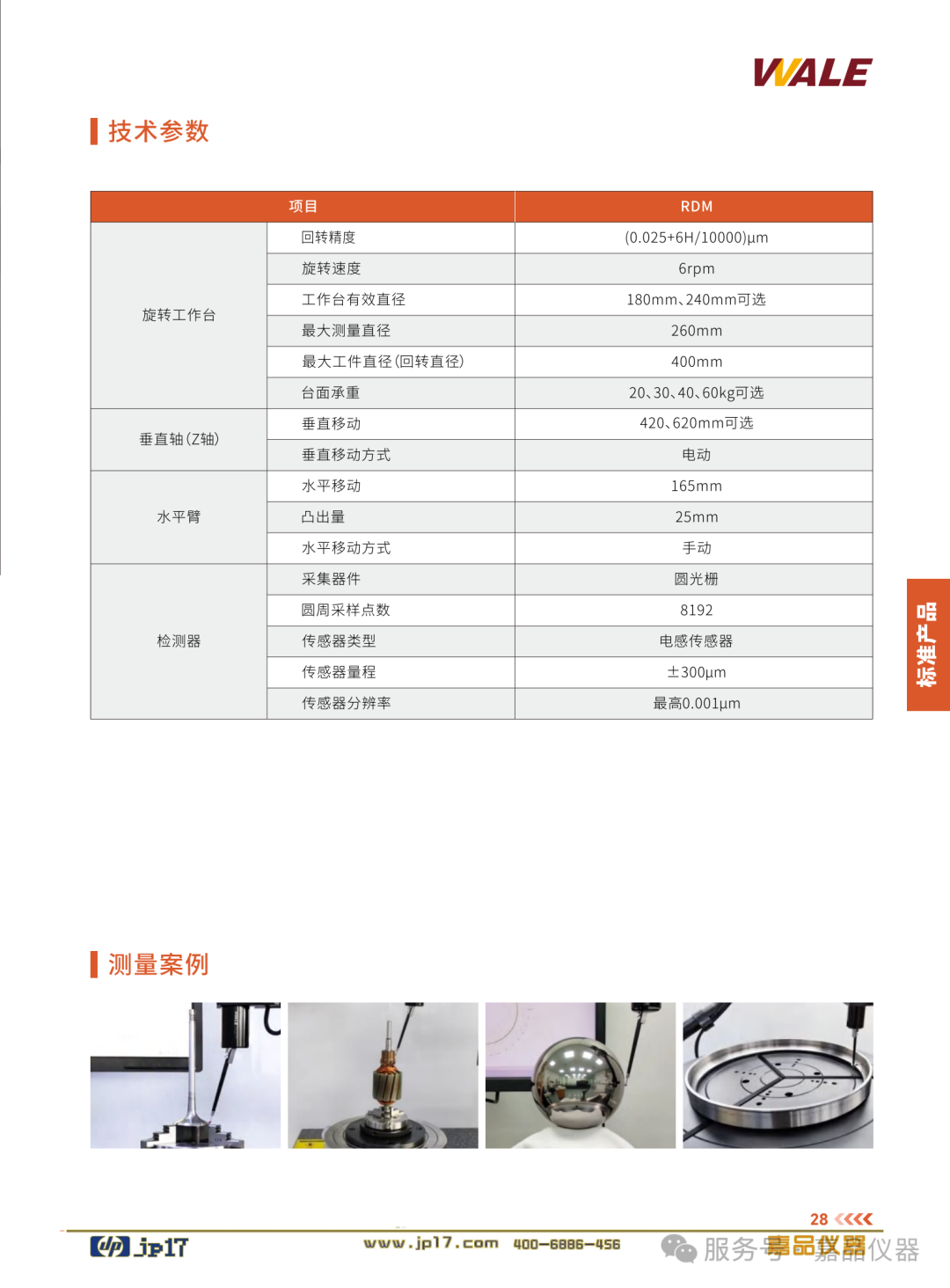

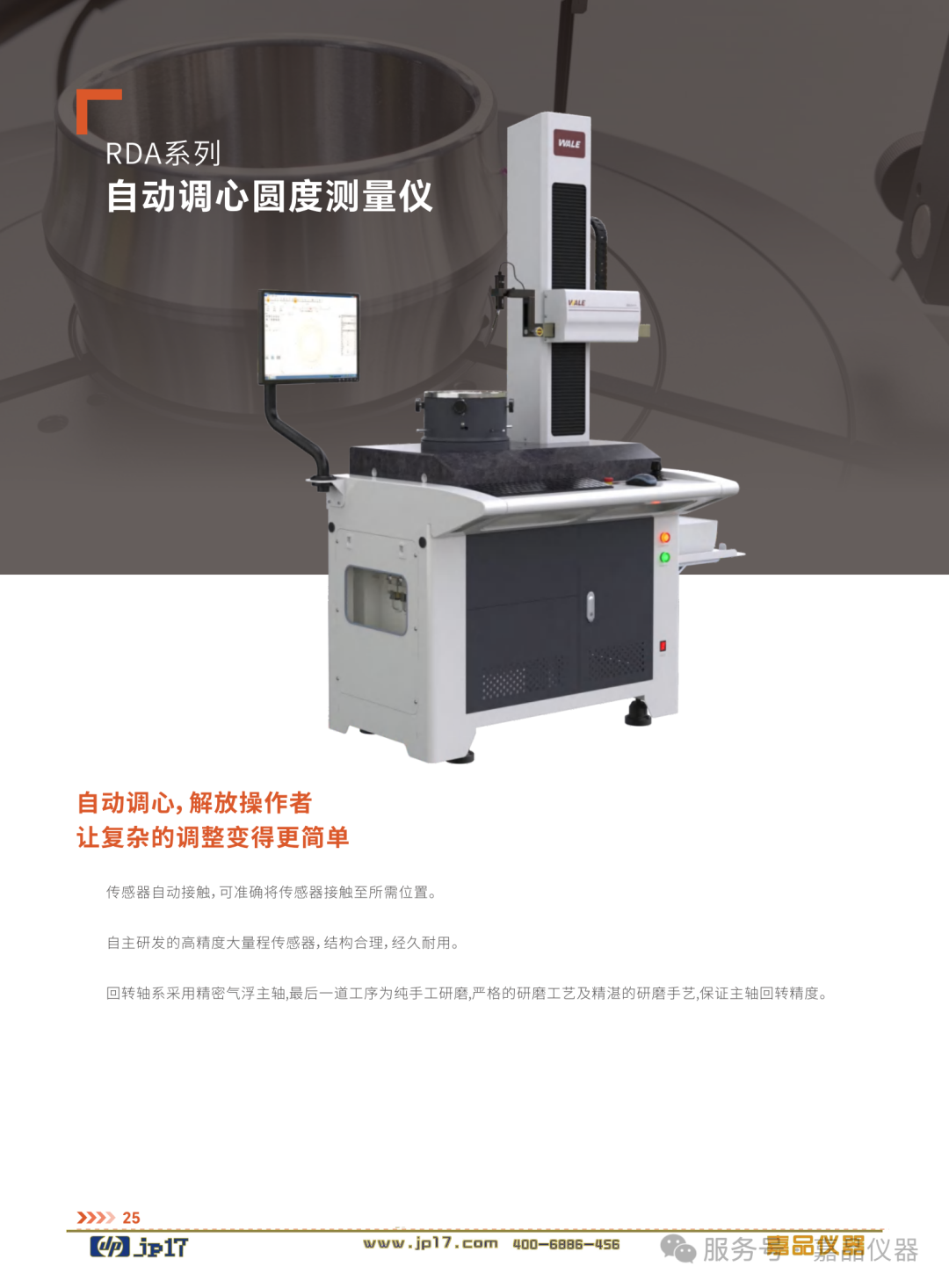

| 圆度测量仪 | 气浮主轴 + 高精度圆光栅，圆度可达 0.025+6H/10000 μm | RDM系列圆度测量仪 / RDA系列自动调心圆度测量仪 | 轴承套圈、电机转子、油泵油嘴 |

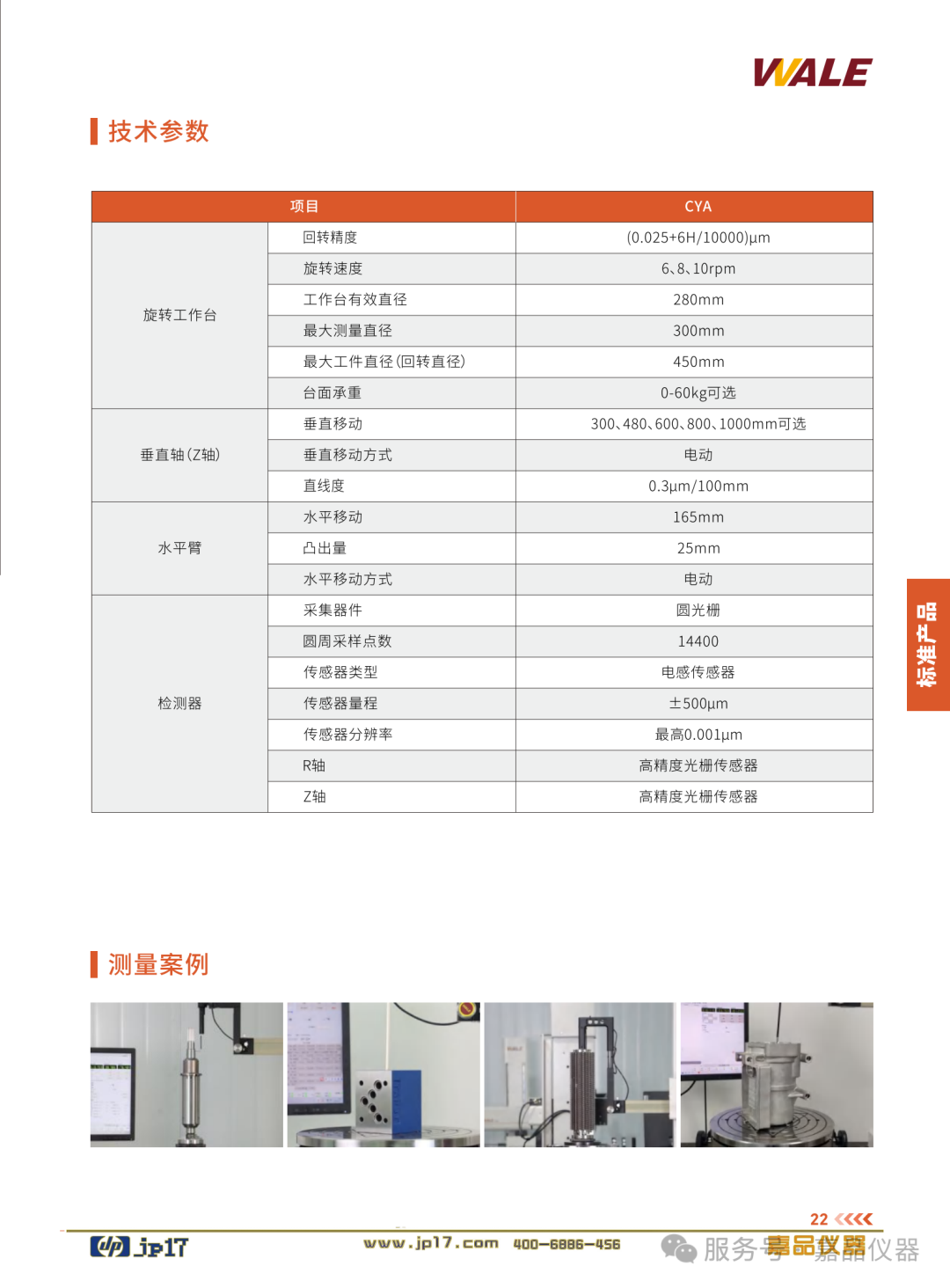

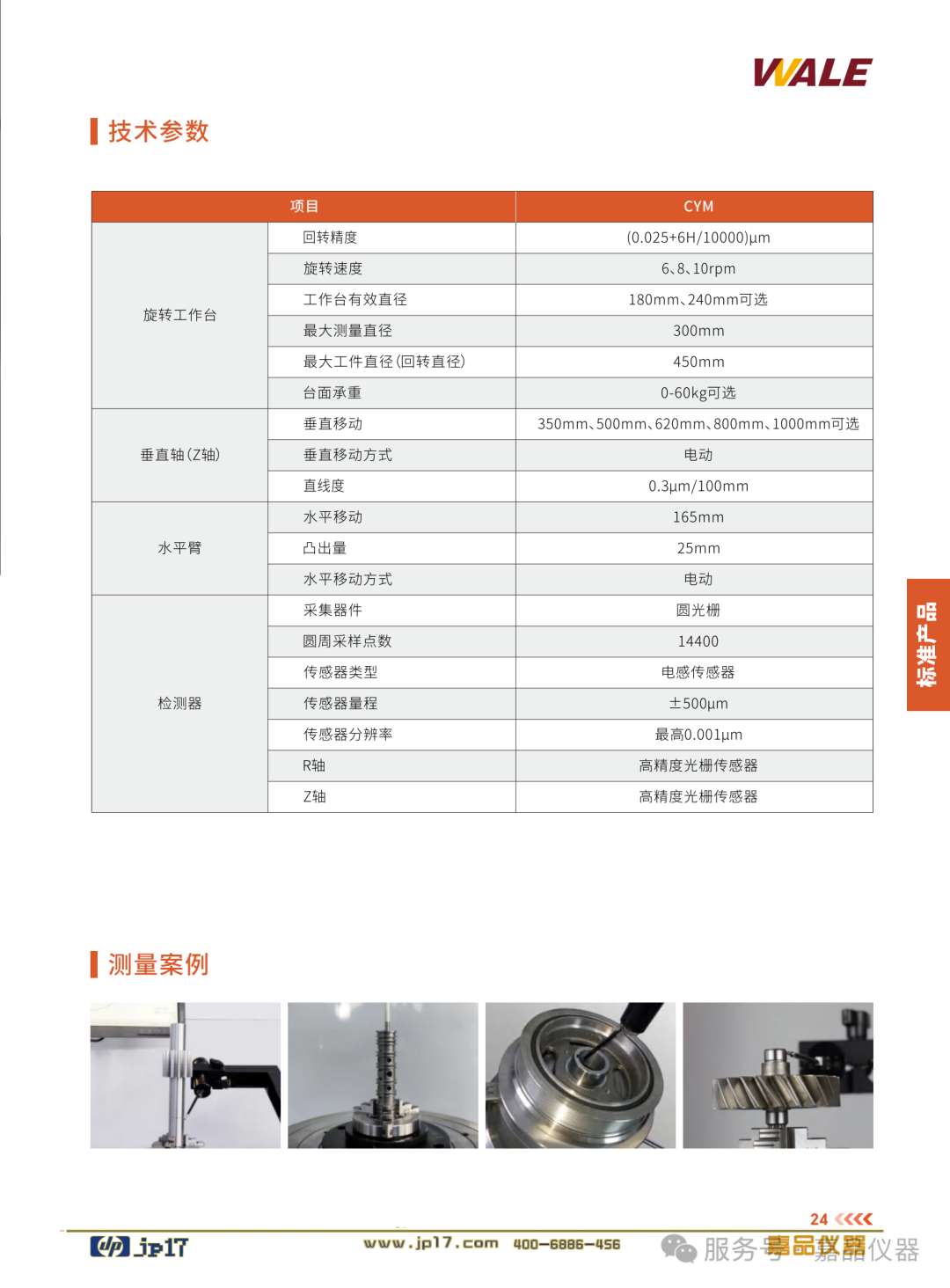

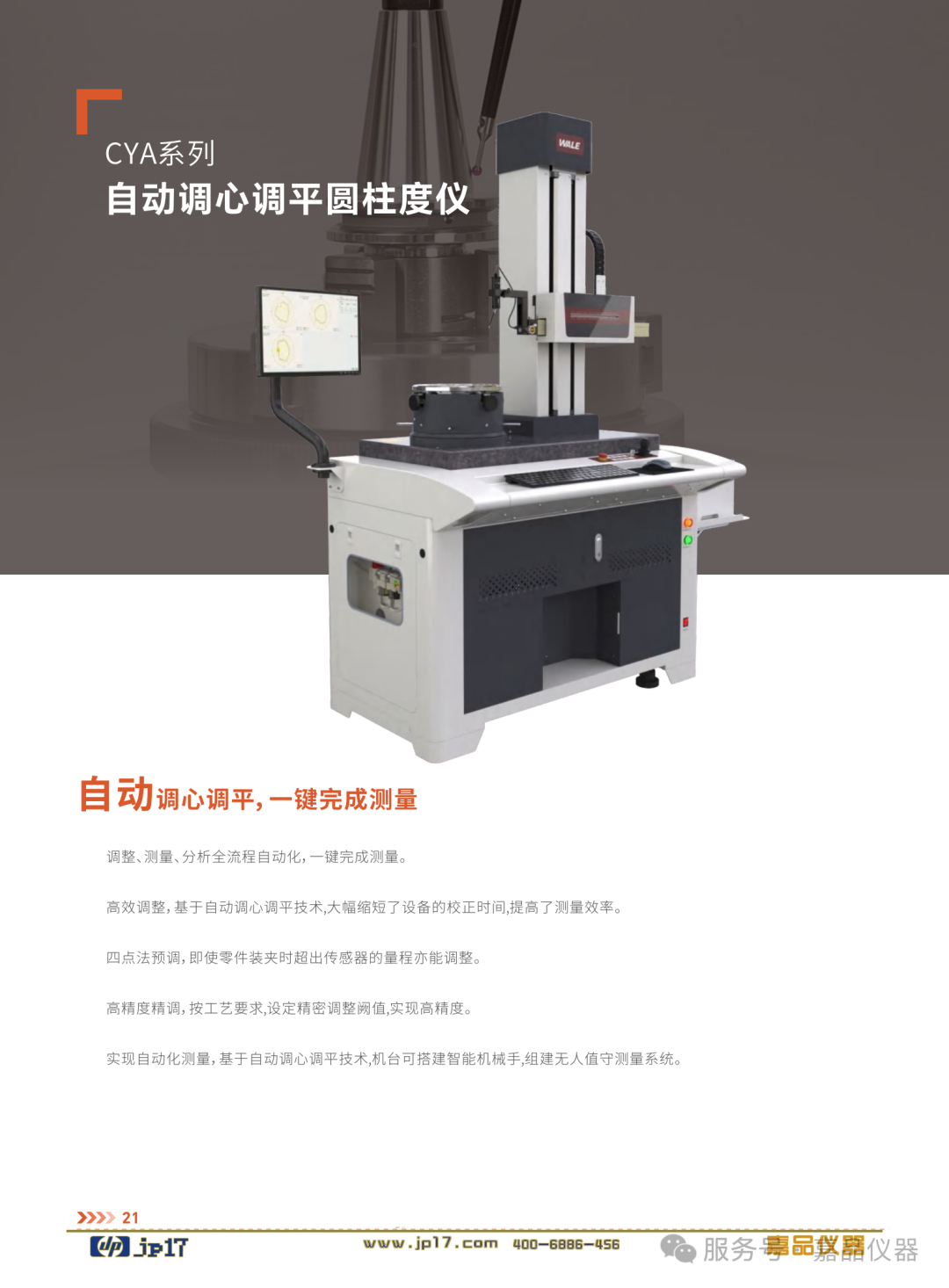

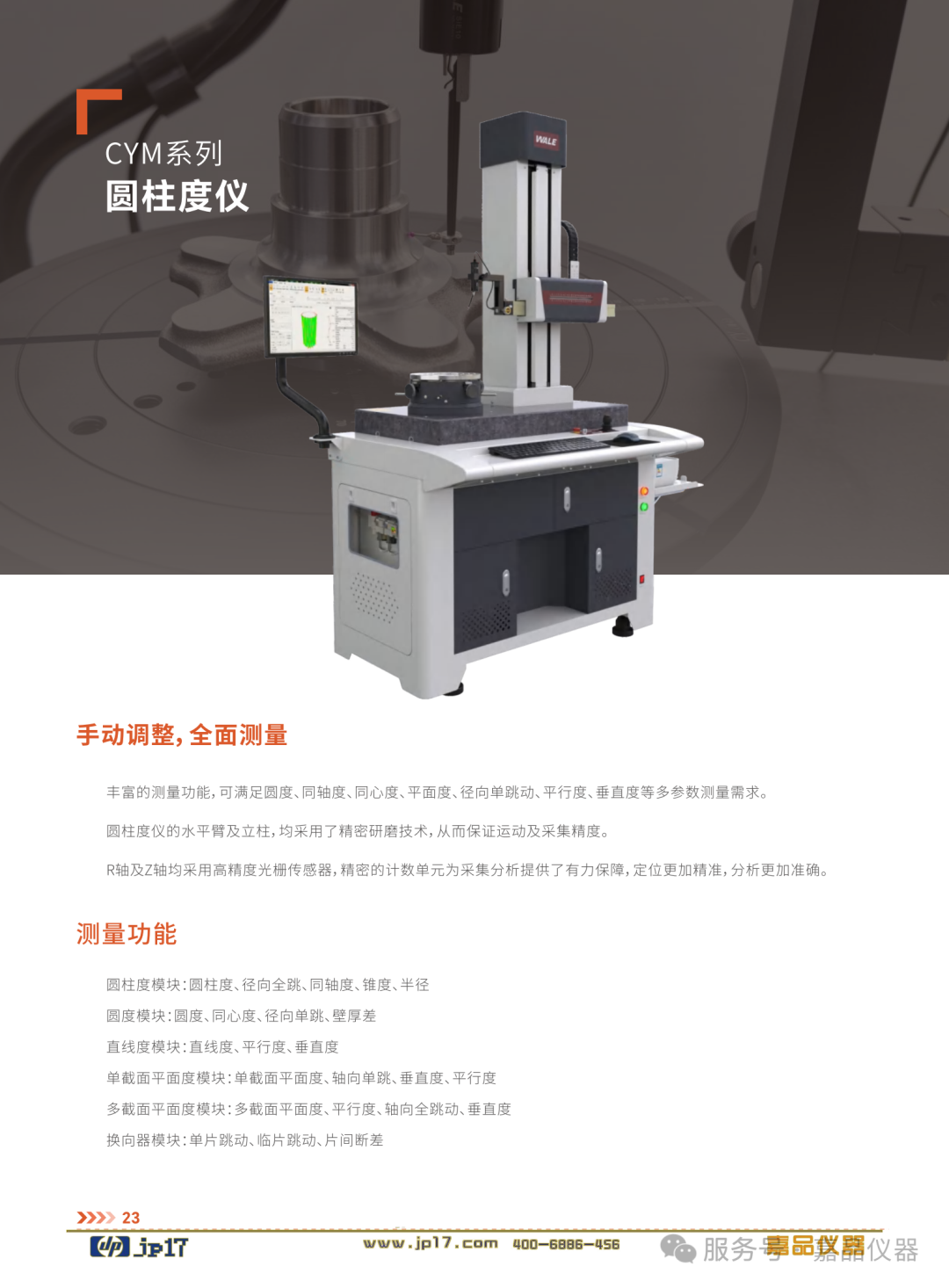

| 圆柱度仪 | 14400 点分度、直线度 0.3 μm/100 mm、Z 轴五档行程、承重最高 60 kg | CYM系列圆柱度仪 / CYA系列自动调心调平圆柱度仪 | 油缸、活塞、长轴类工件 |

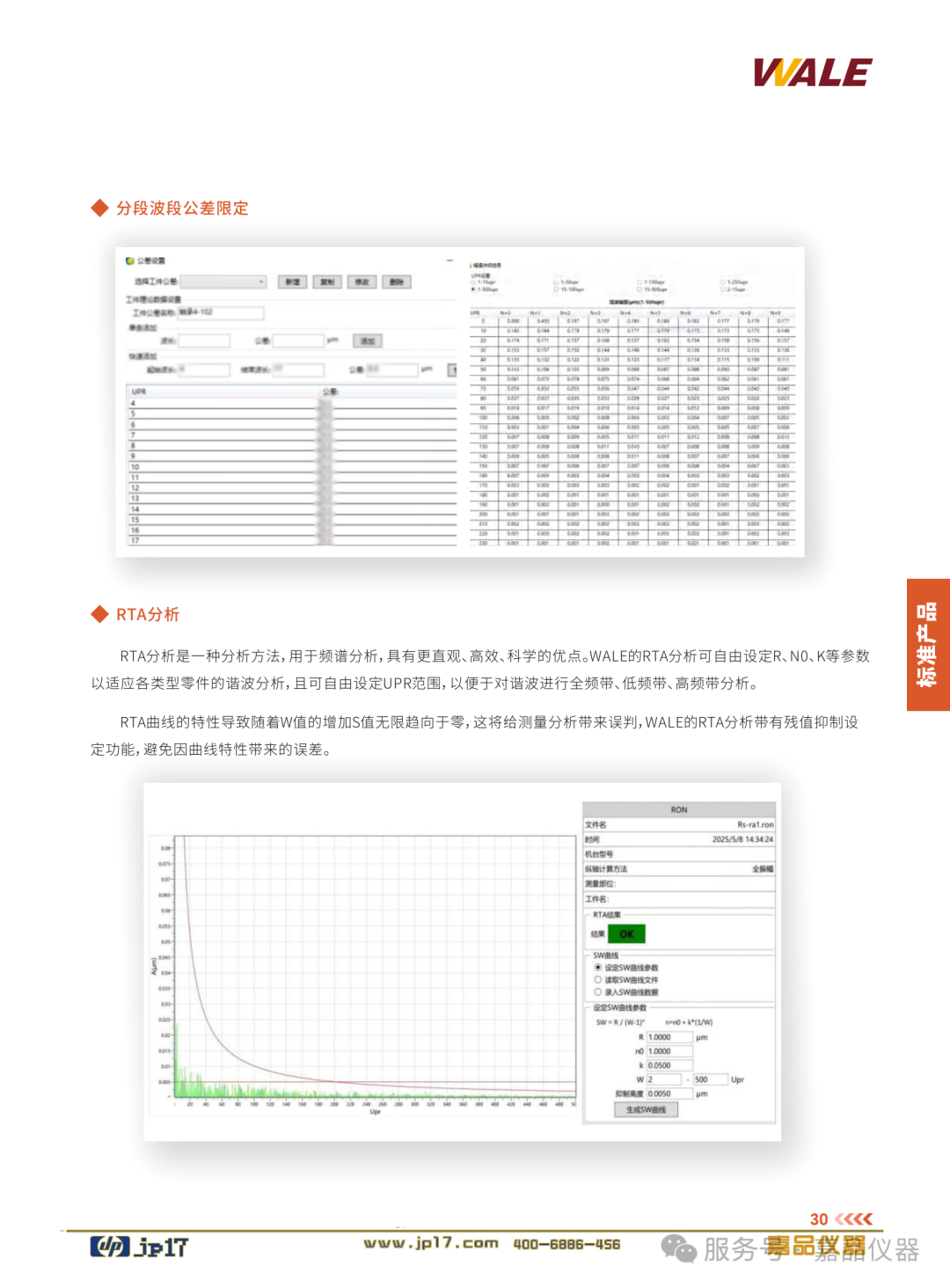

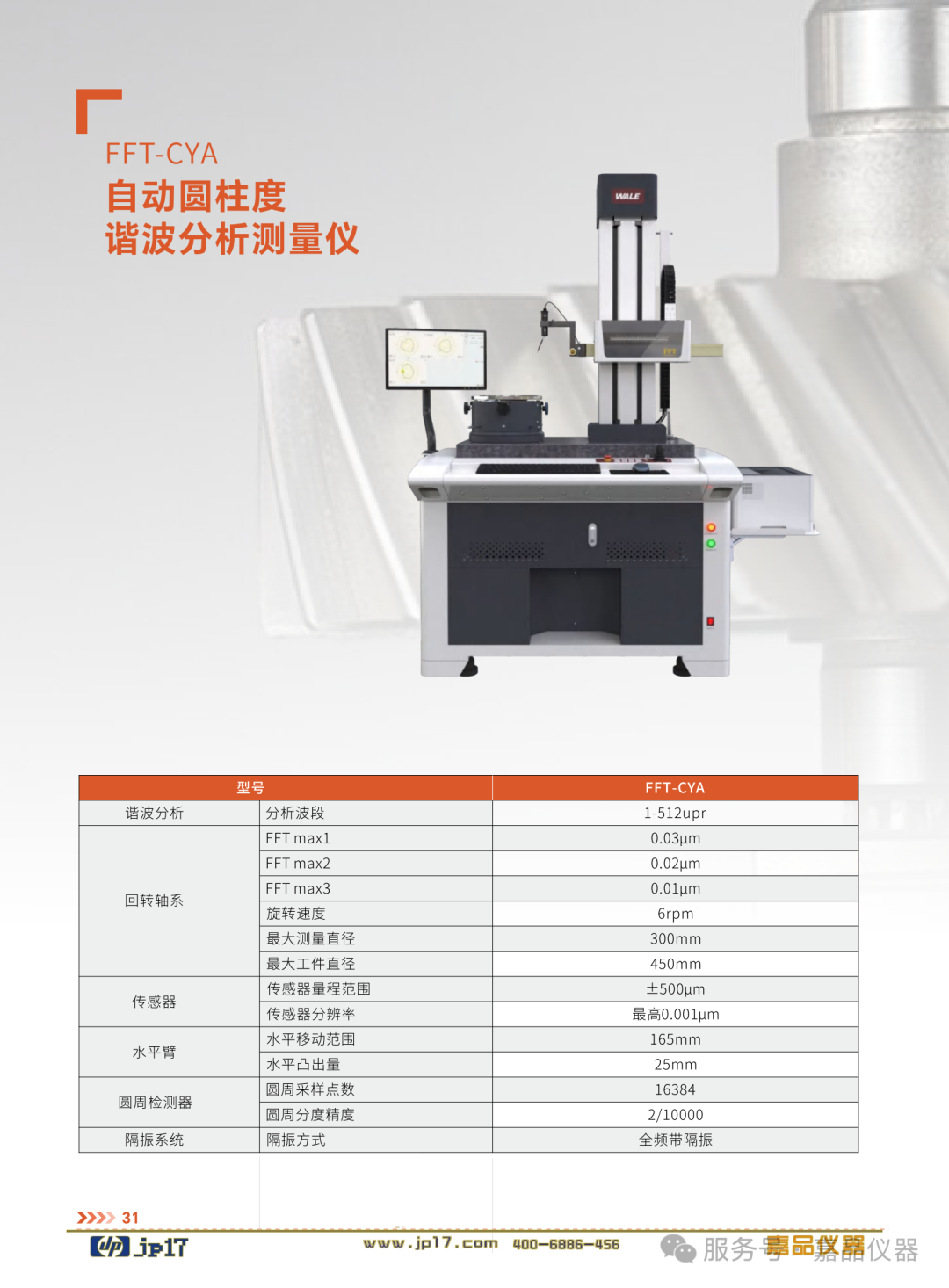

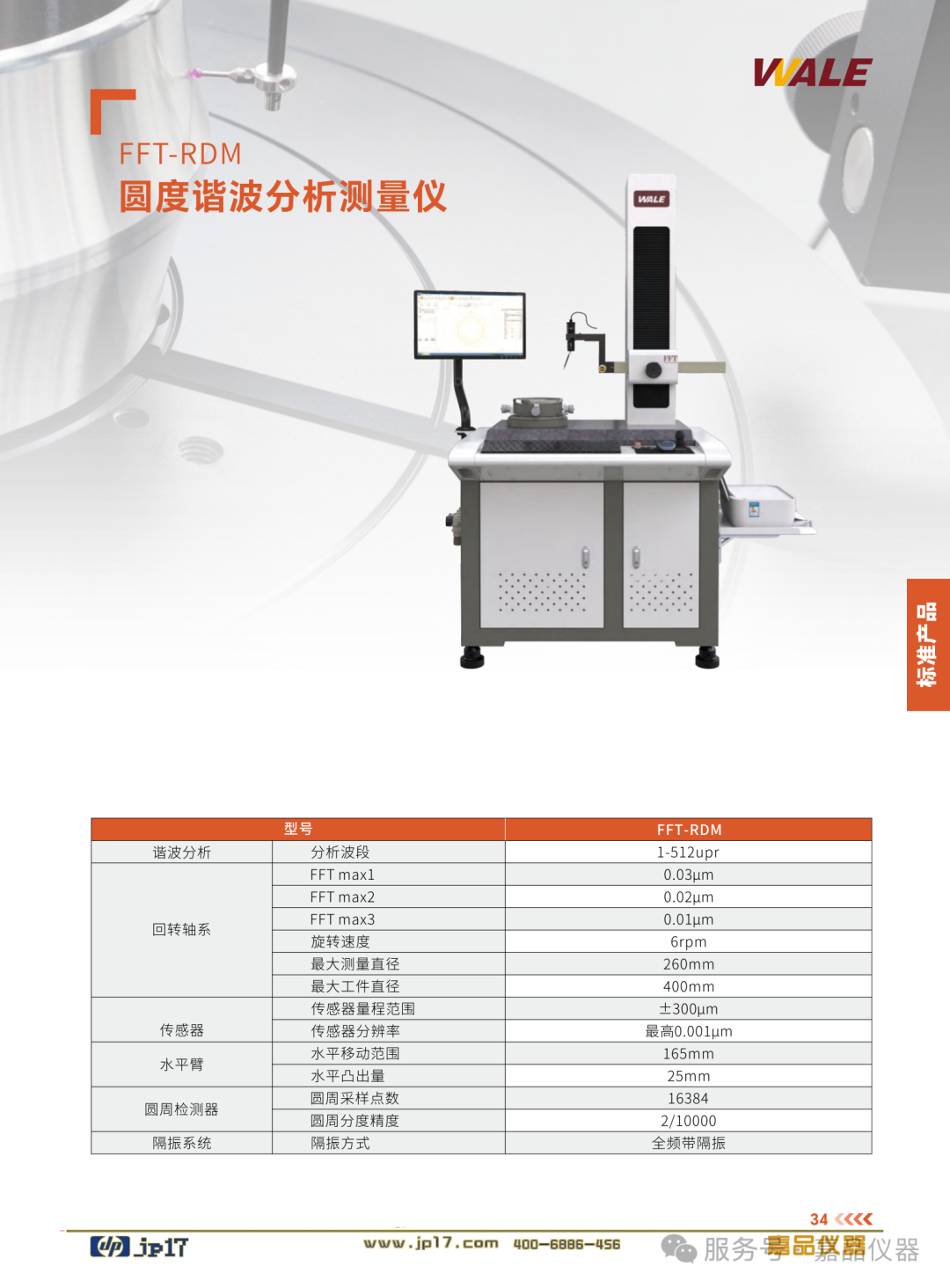

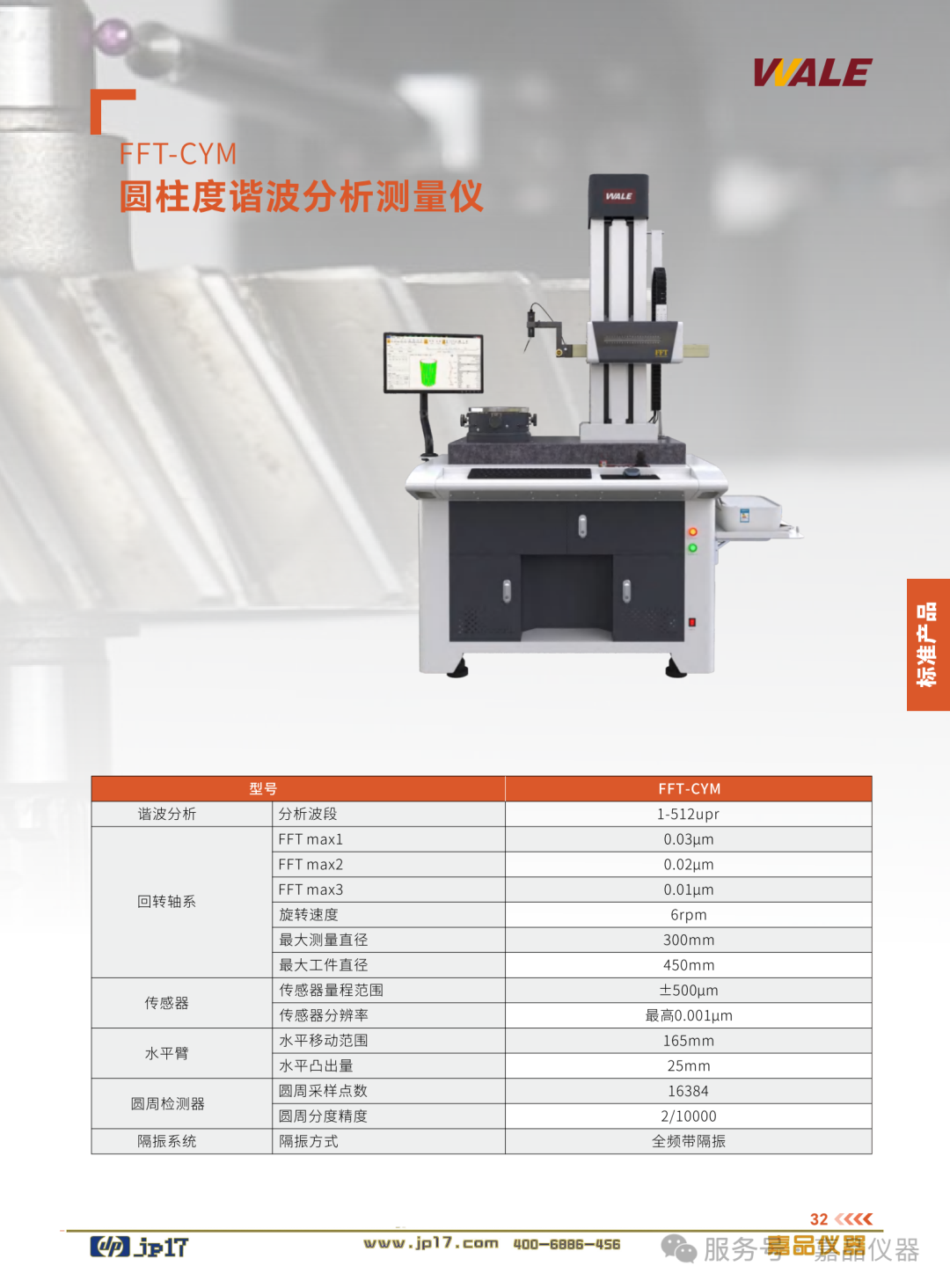

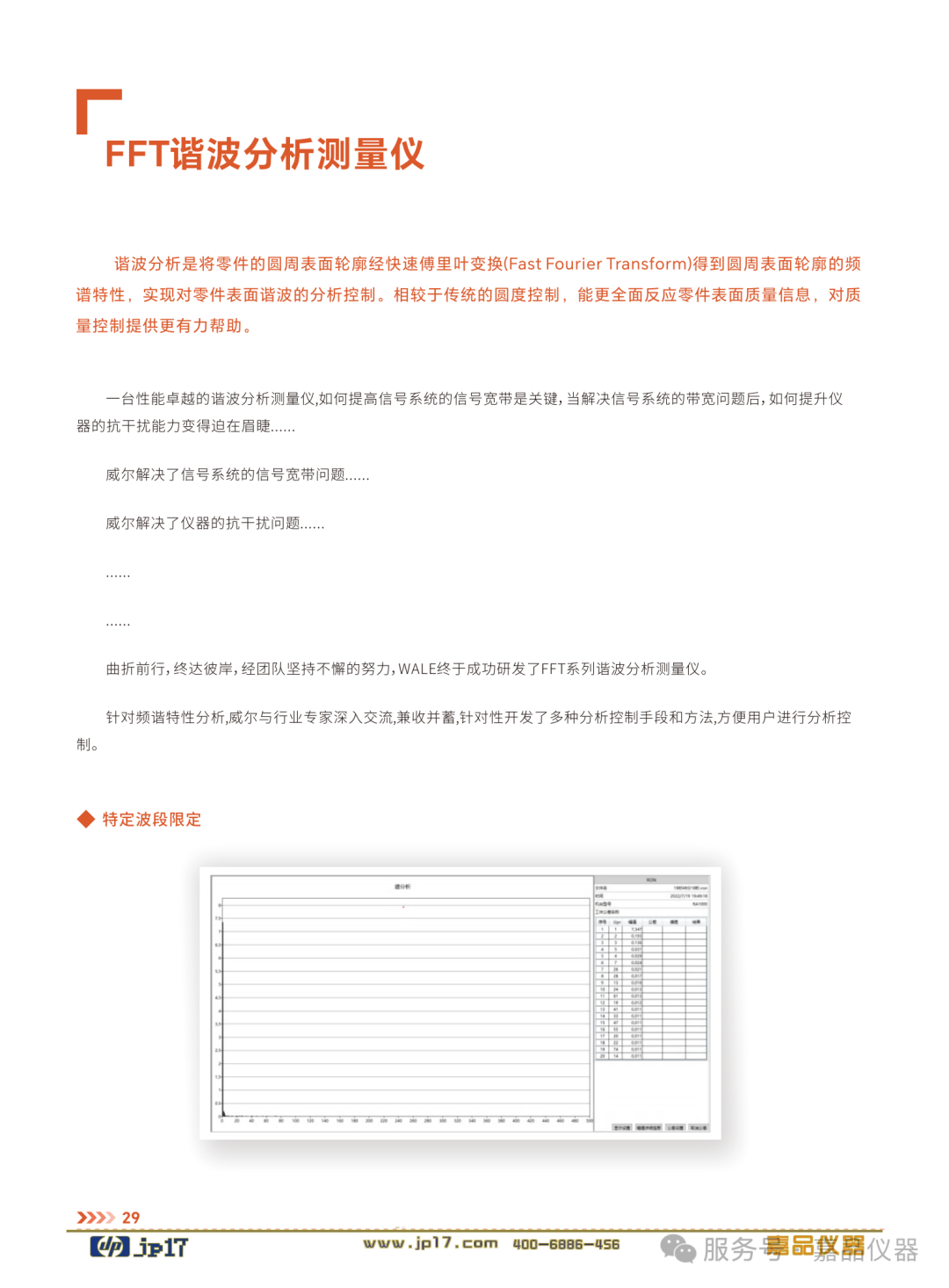

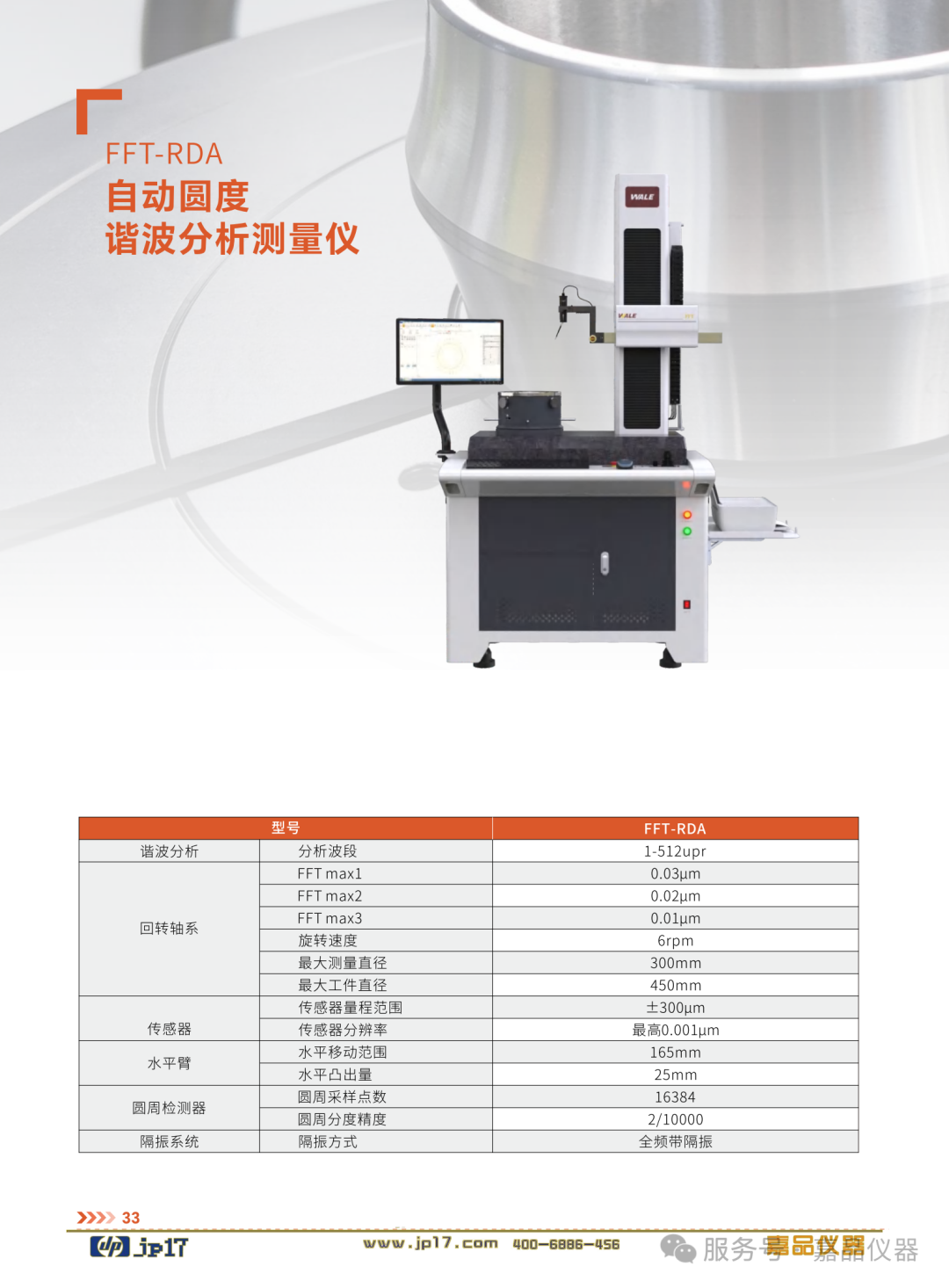

| FFT谐波分析测量仪 | 1–512 upr 谐波分解、全频带隔振、16384 点采样 | FFT-RDM / FFT-RDA / FFT-CYM / FFT-CYA | 波纹度溯源、电机沟槽噪声分析 |

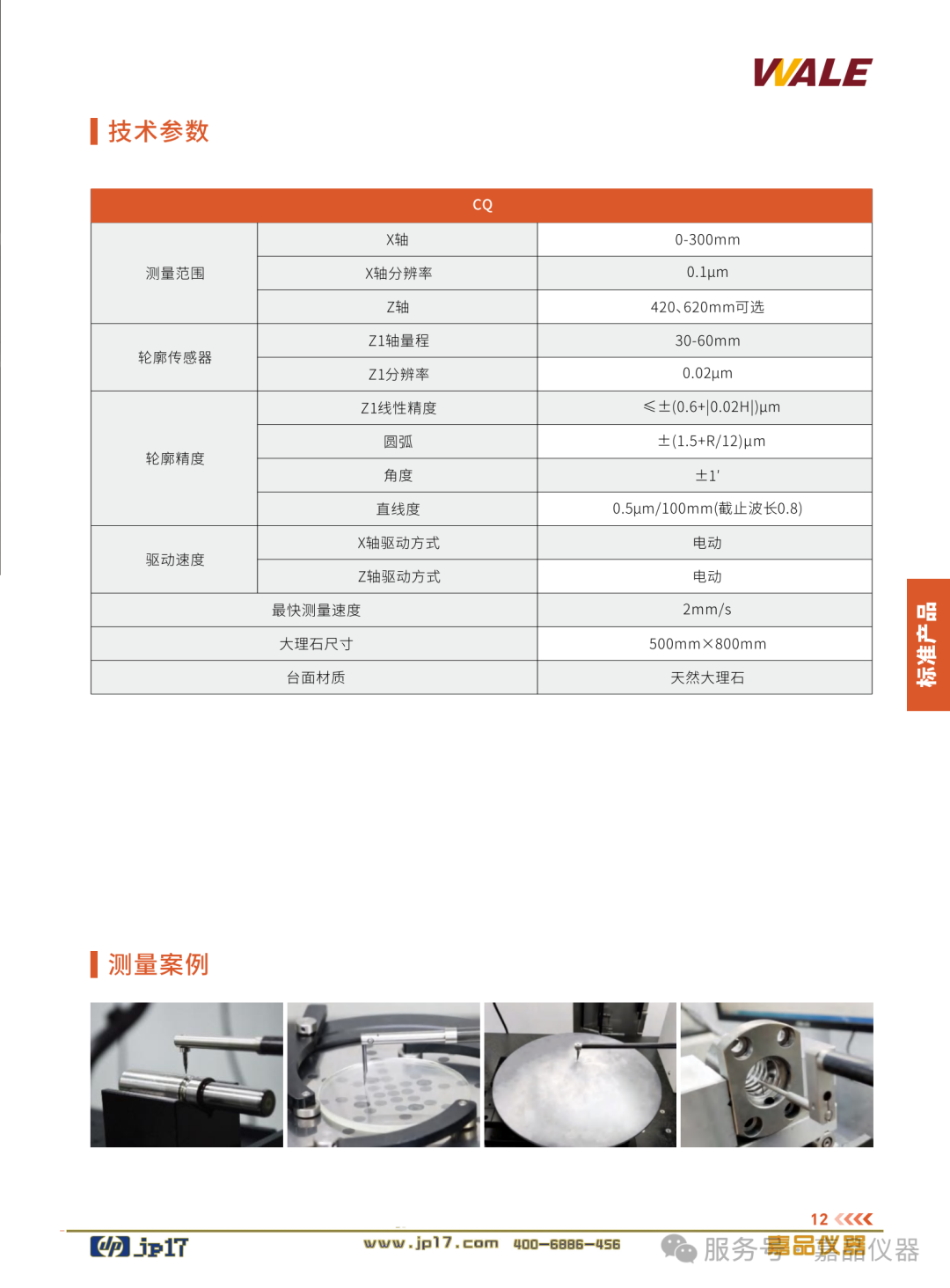

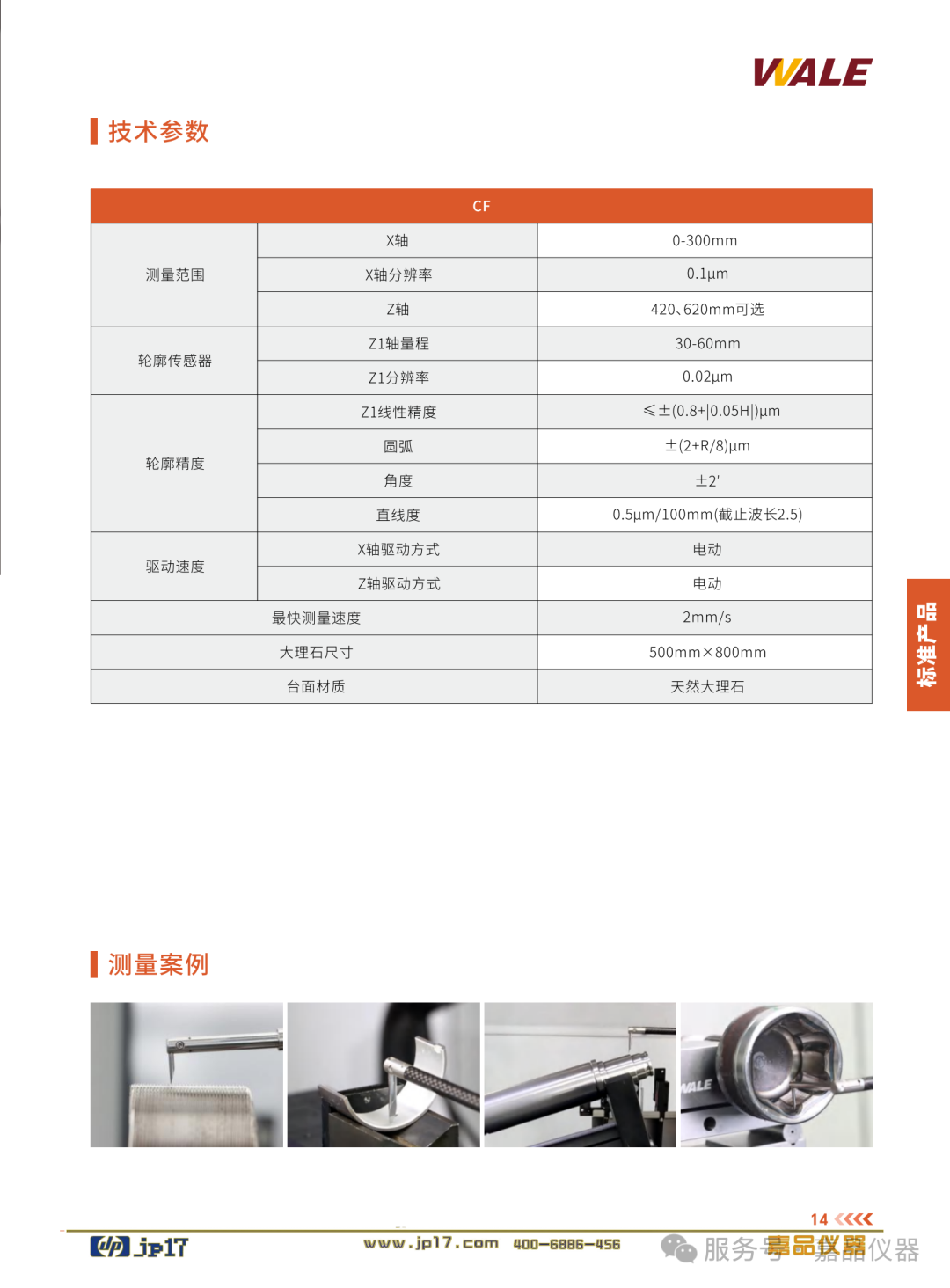

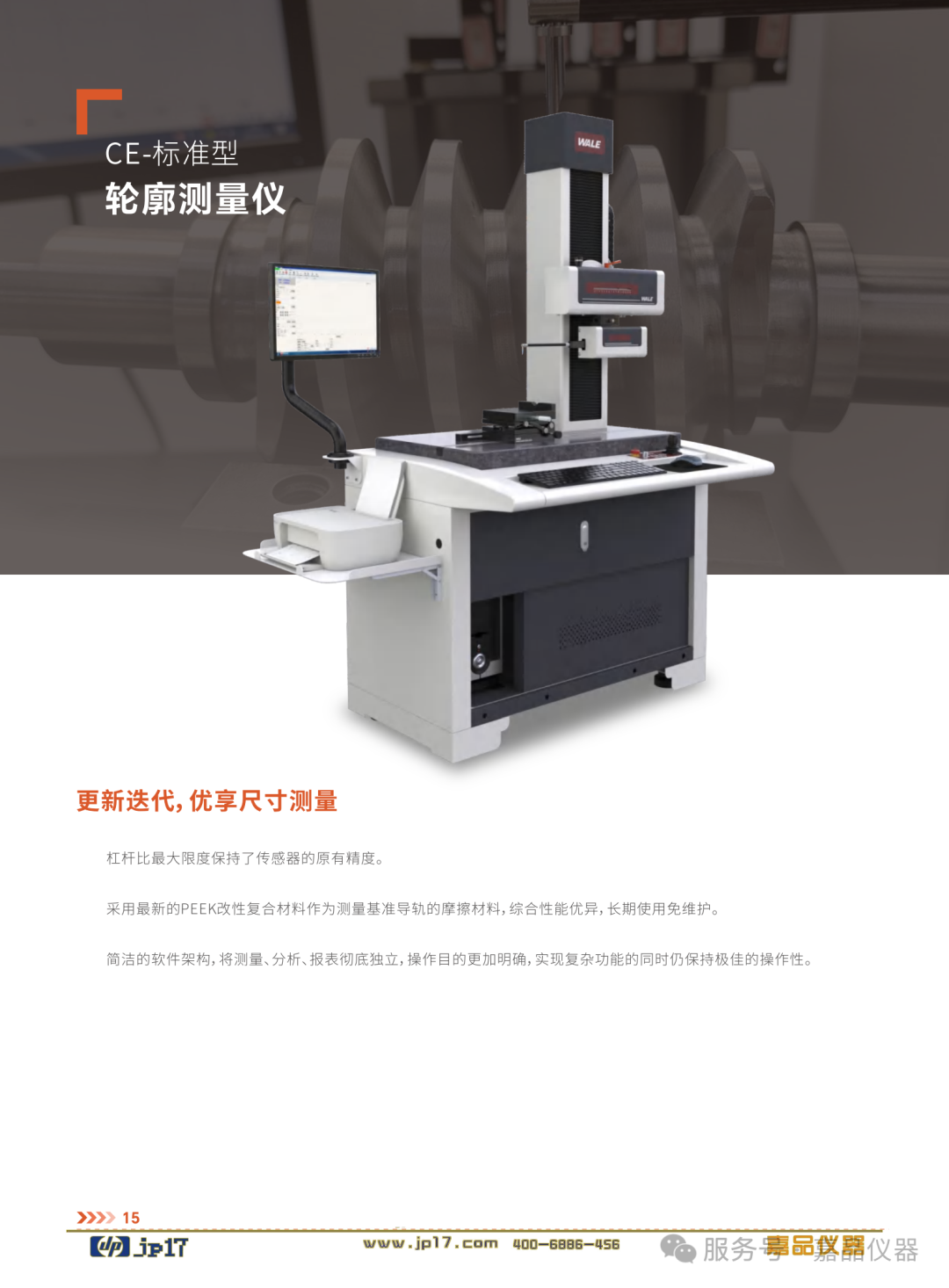

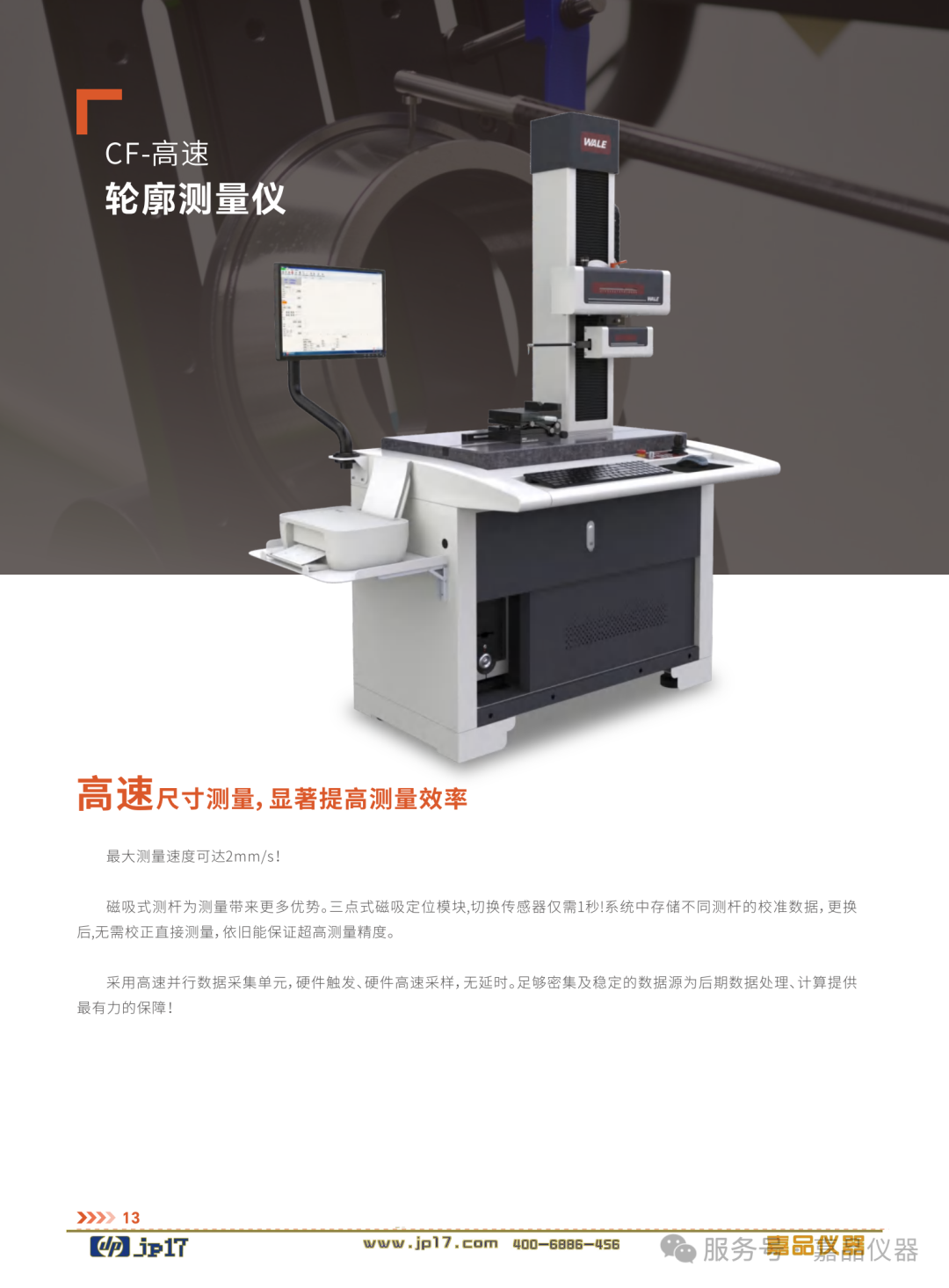

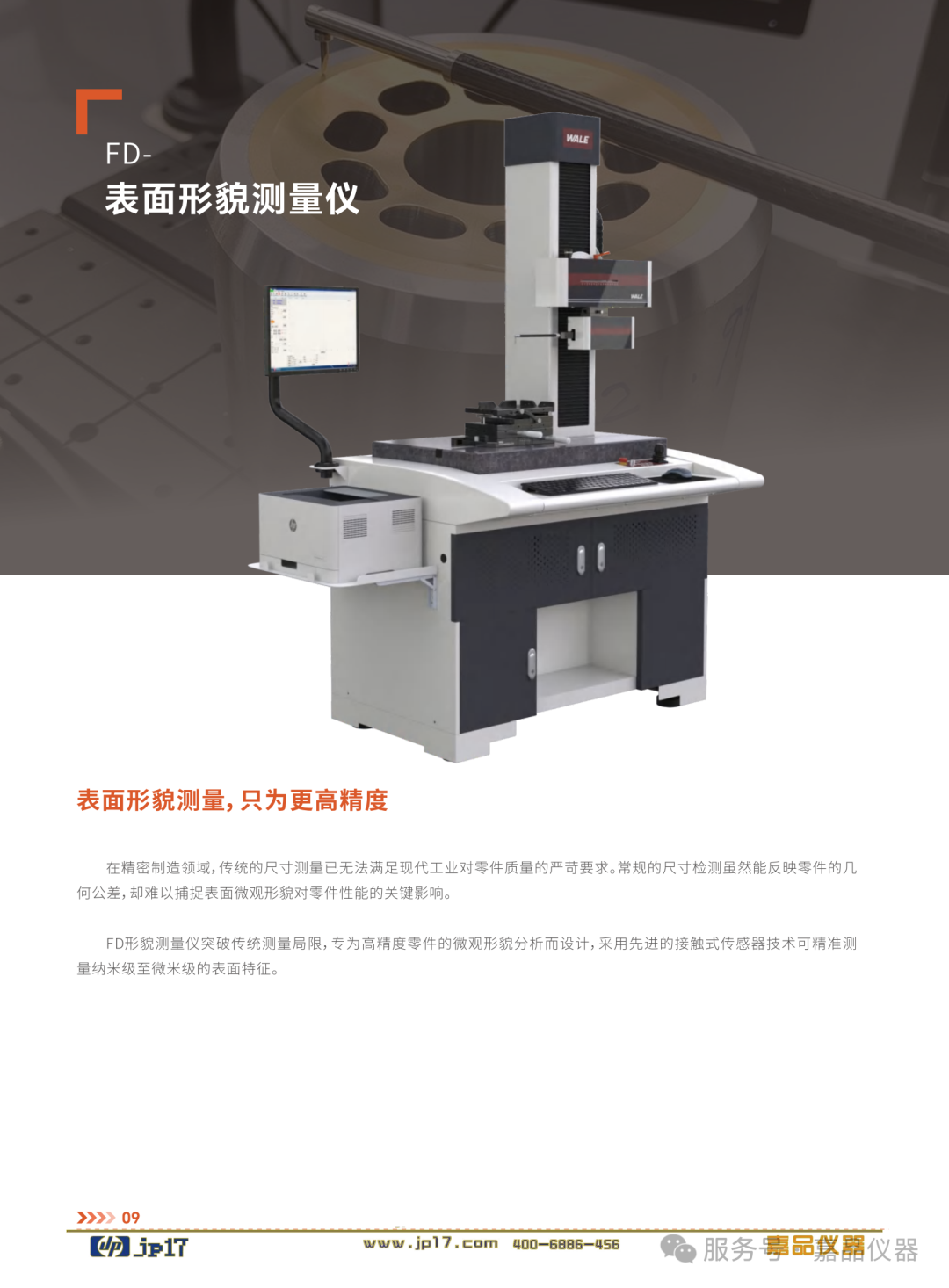

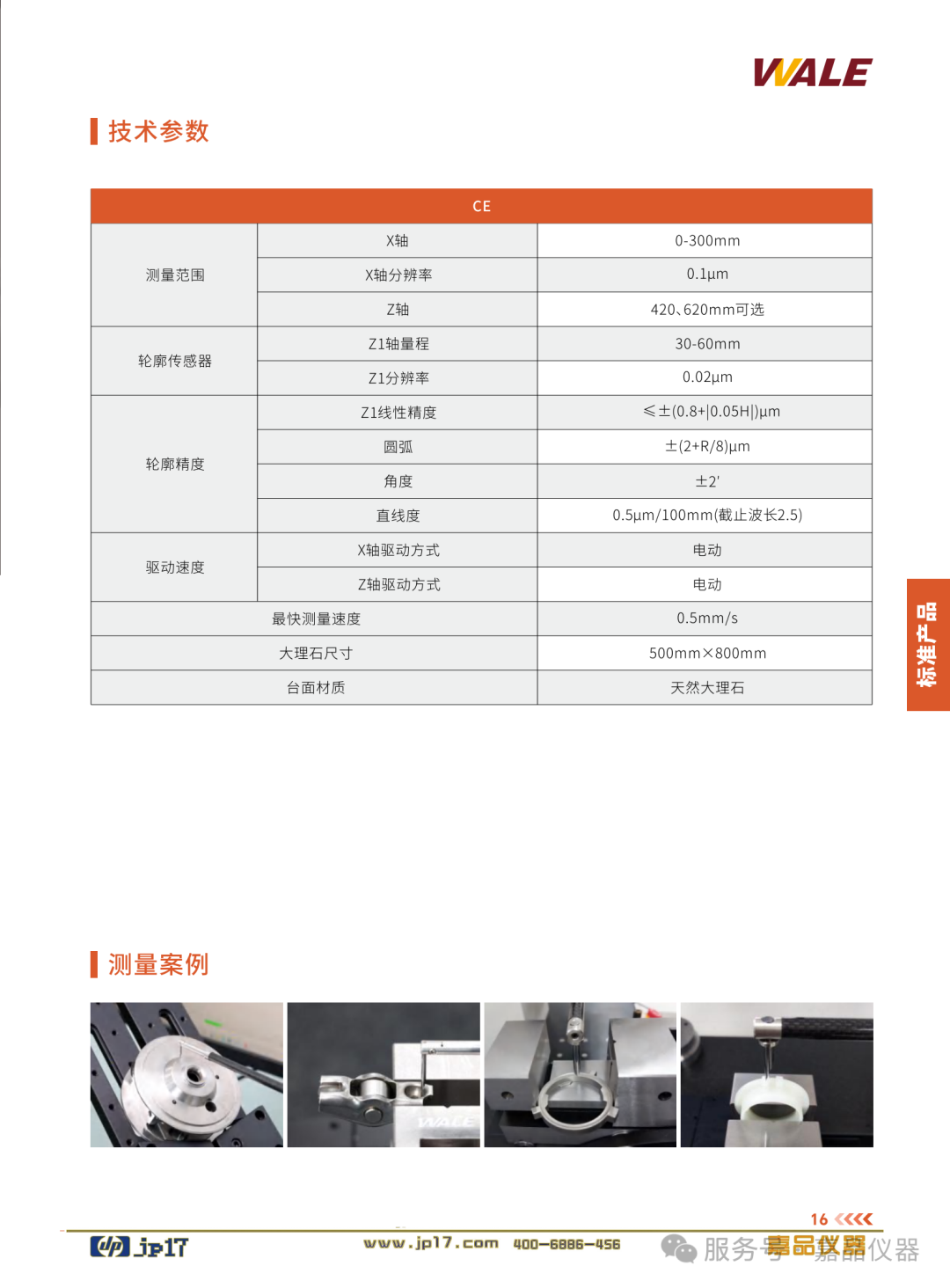

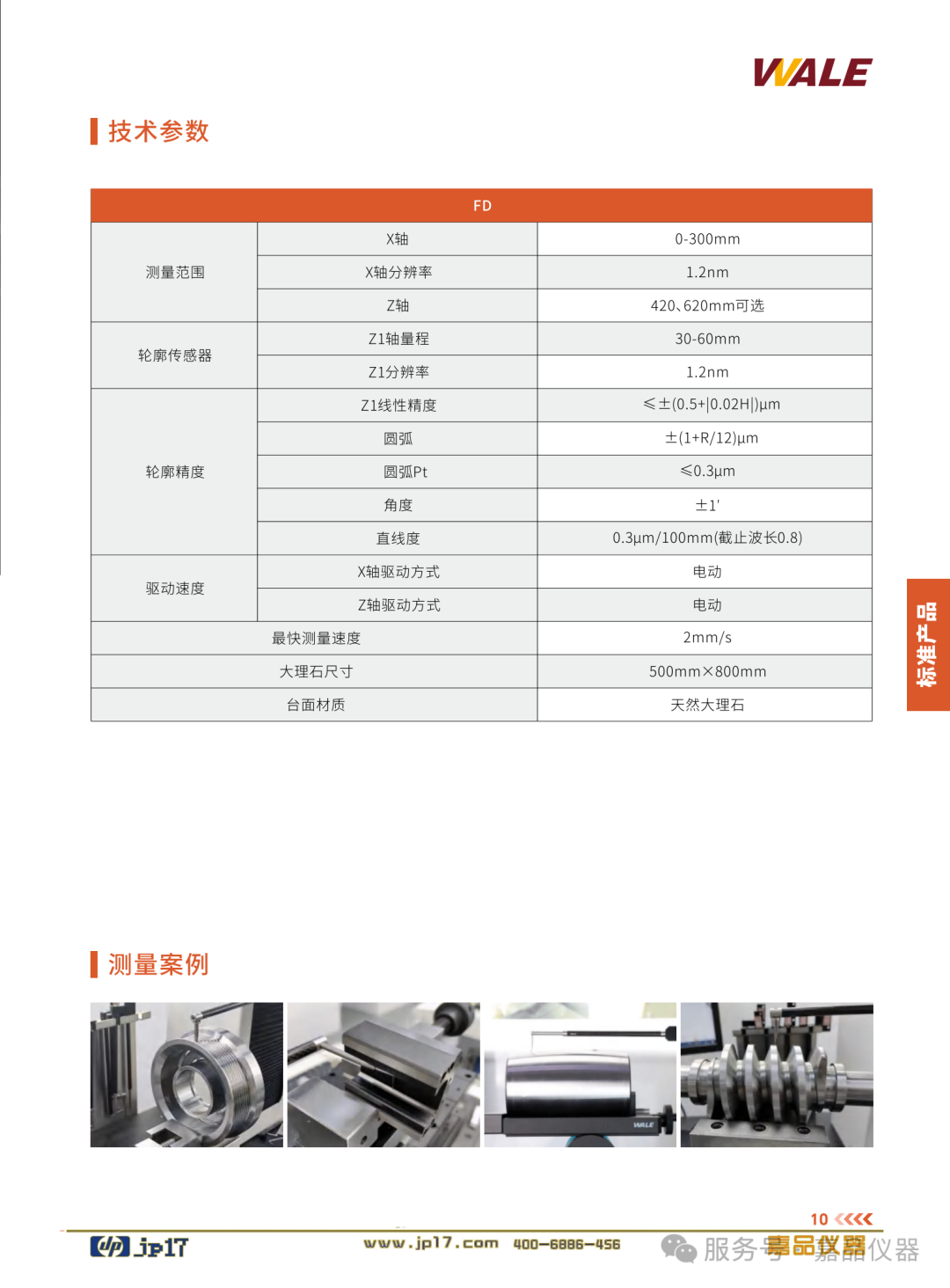

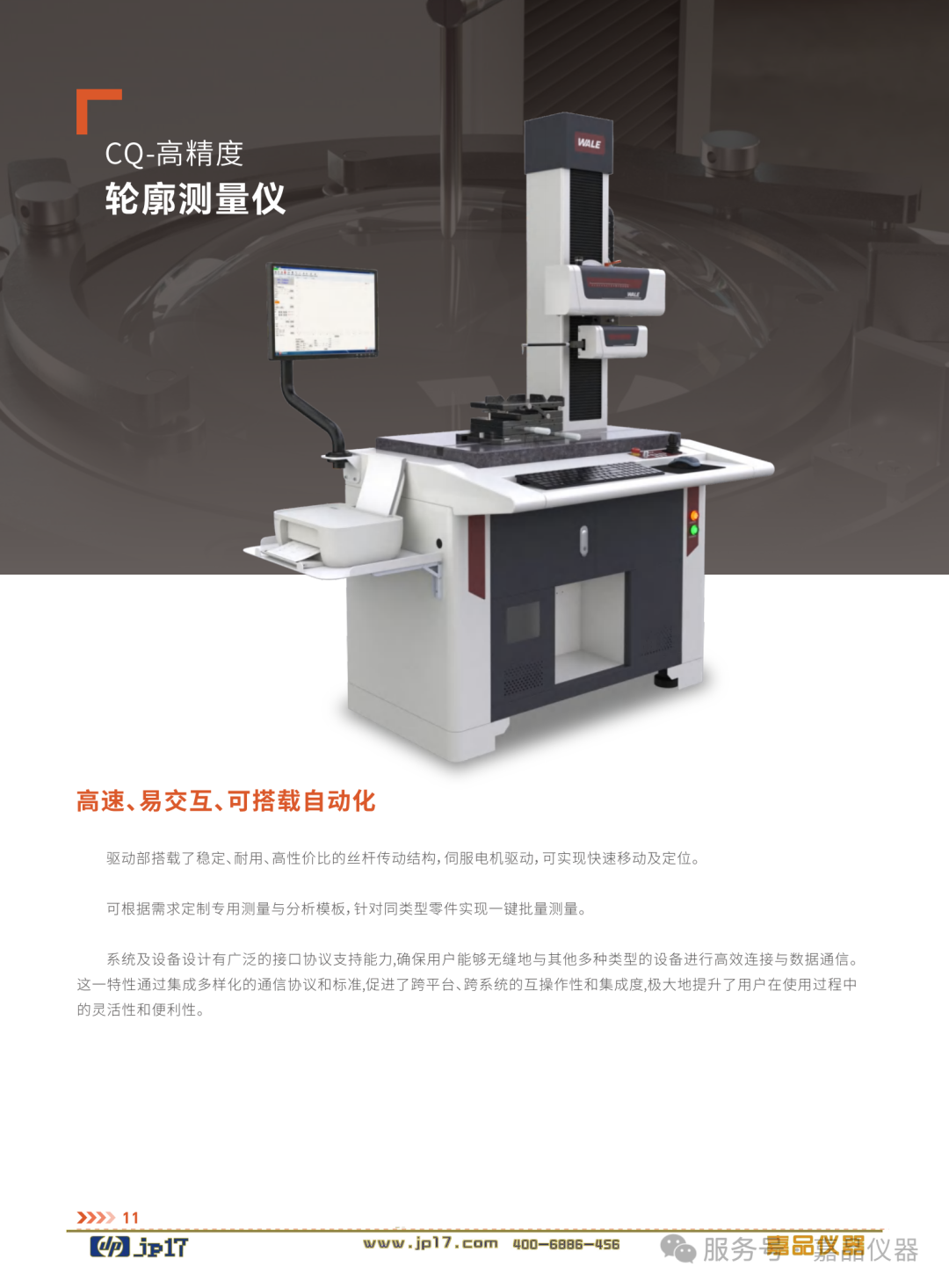

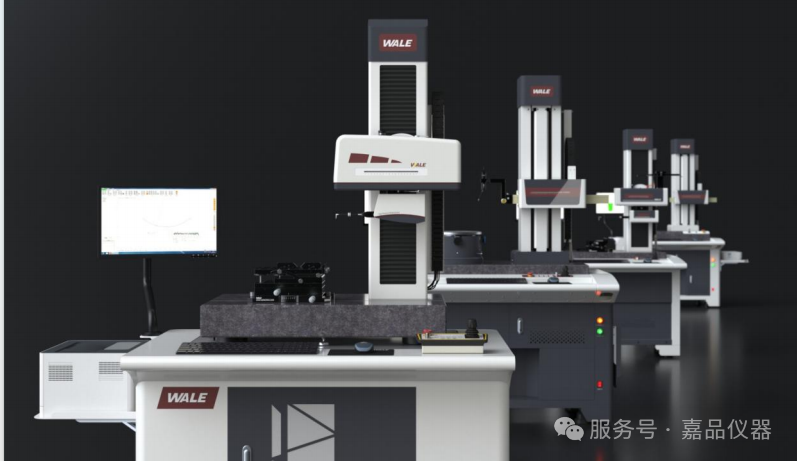

| 轮廓仪 | 从标准型到高精度（±1′）与高速（2 mm/s）全覆盖 | CE标准型 / CF高速型 / CQ高精度型 / FD表面形貌 | 形面、倒角、沟槽轮廓 |

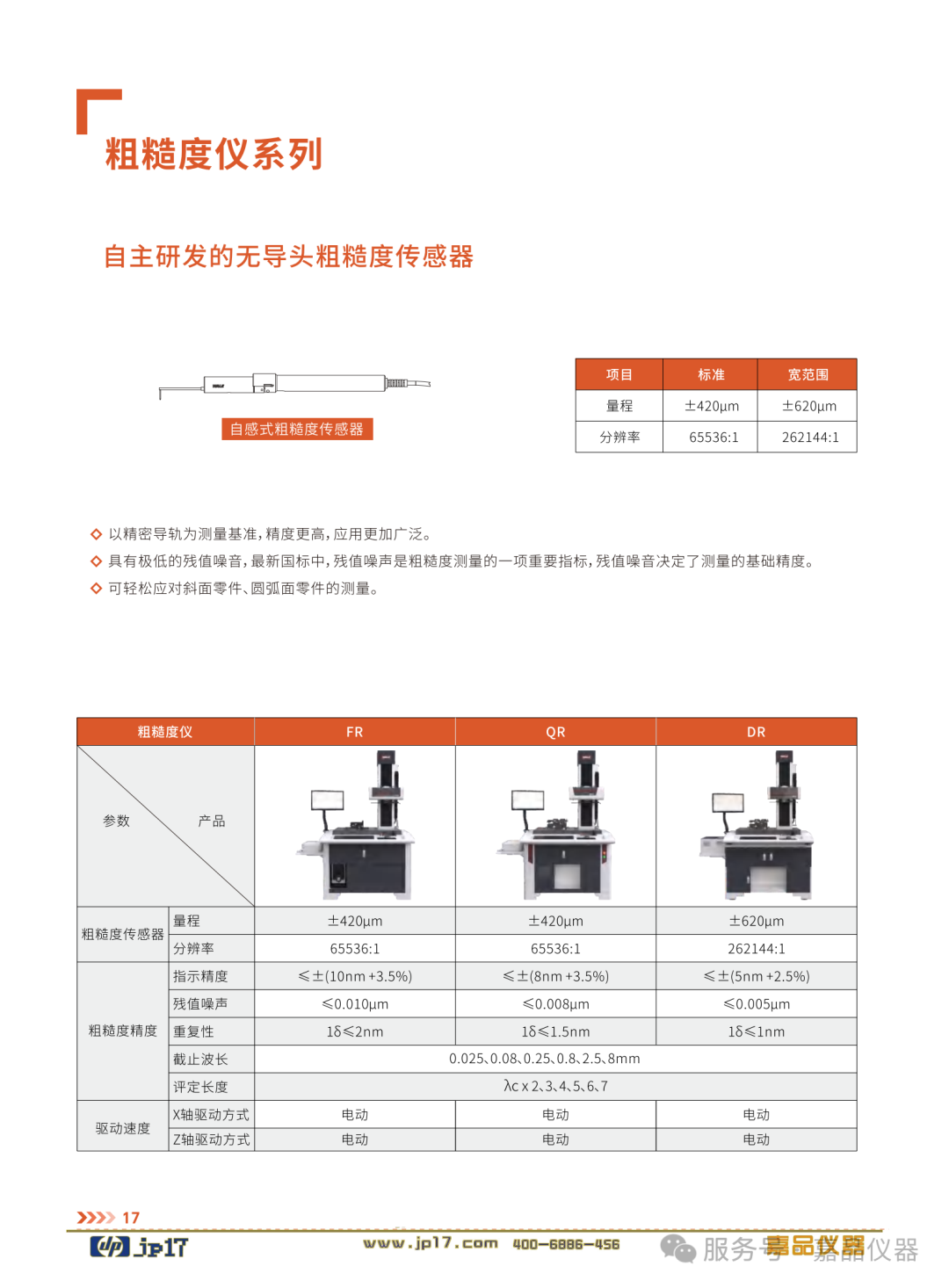

| 粗糙度仪 | 无导头 + 精密导轨，残噪低至 0.005 μm | FR系列 / QR系列 / DR系列 | 机加工表面 Ra/Rz 评定 |

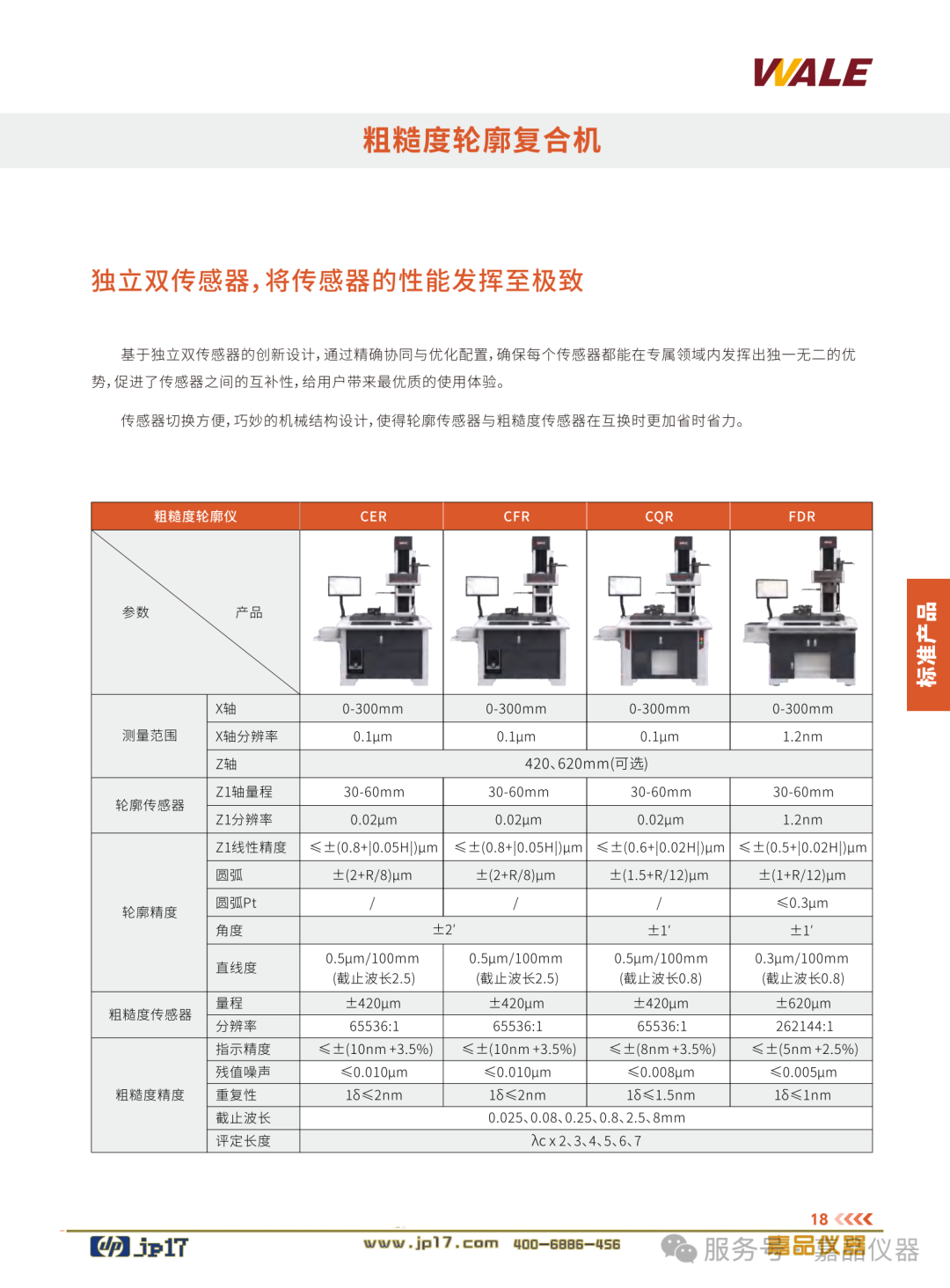

| 粗糙度轮廓复合机 | 独立双传感器（轮廓系+粗糙度系），两种精度互不牺牲 | CER / CFR / CQR / FDR | 既有形面又有粗糙度要求的工件 |

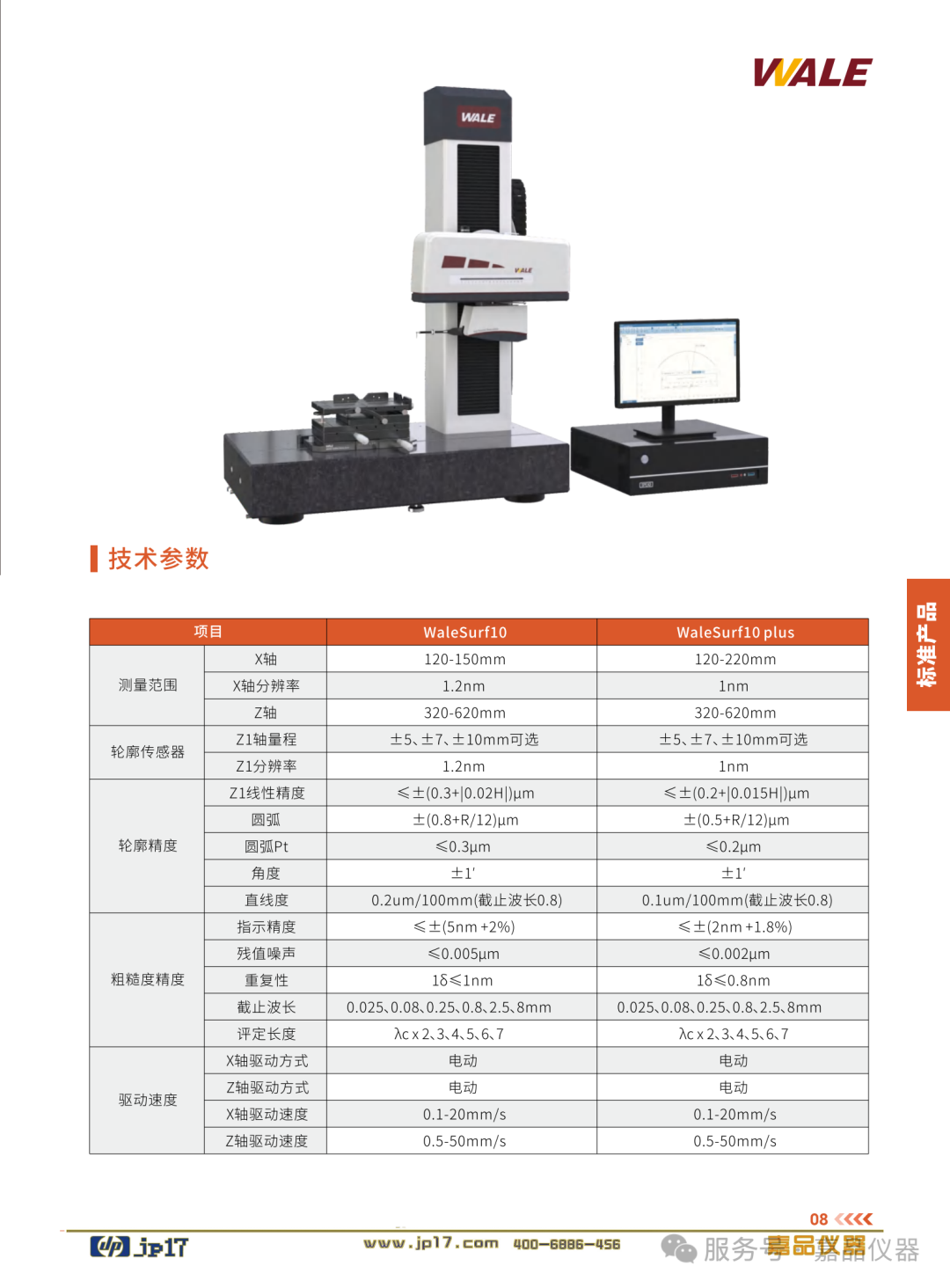

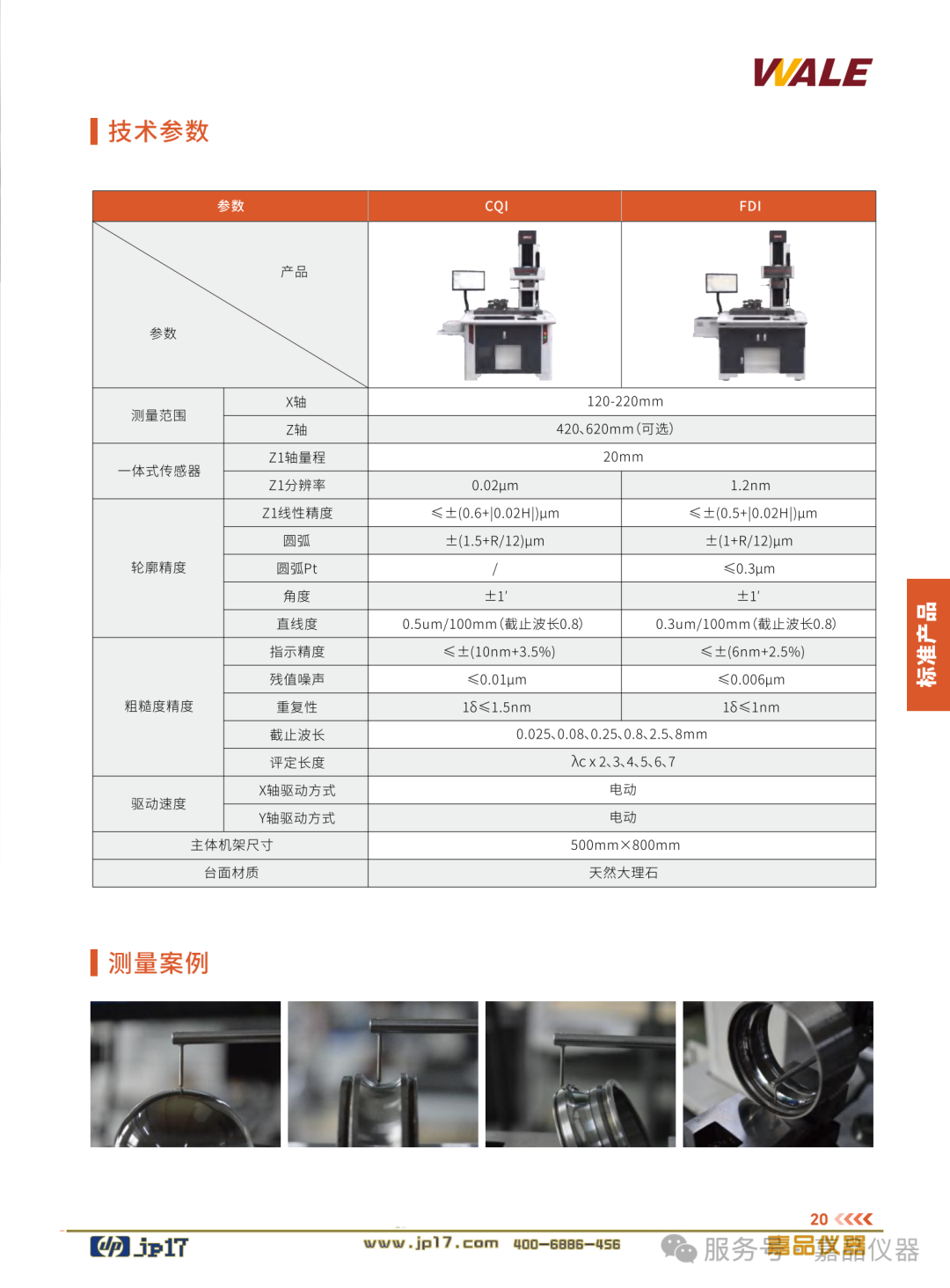

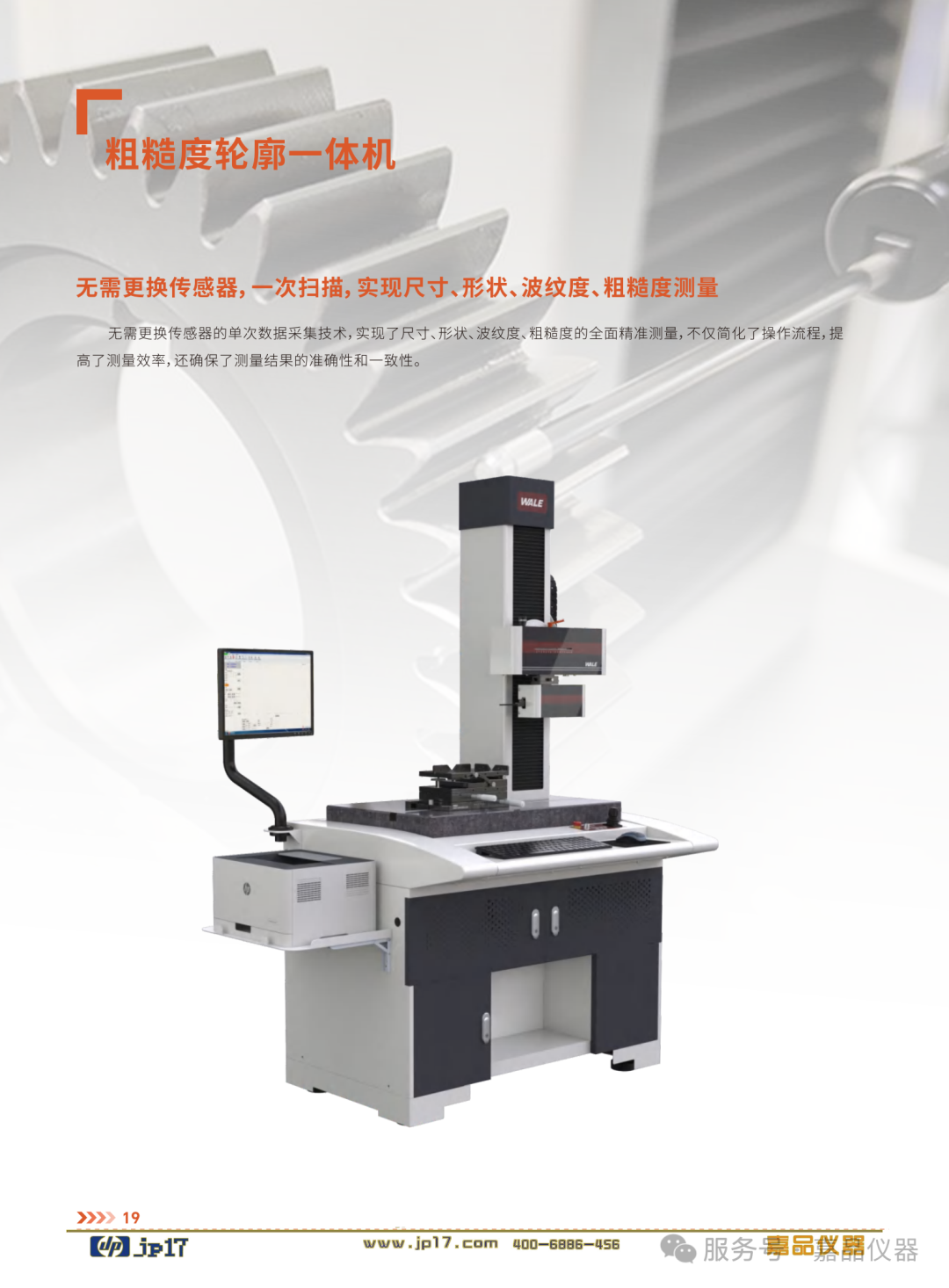

| 粗糙度轮廓一体机 | 单次采集，尺寸/形状/波纹度/粗糙度一次输出 | CQI / FDI / WaleSurf10高精度形貌 | 产线节拍敏感的综合检测站 |

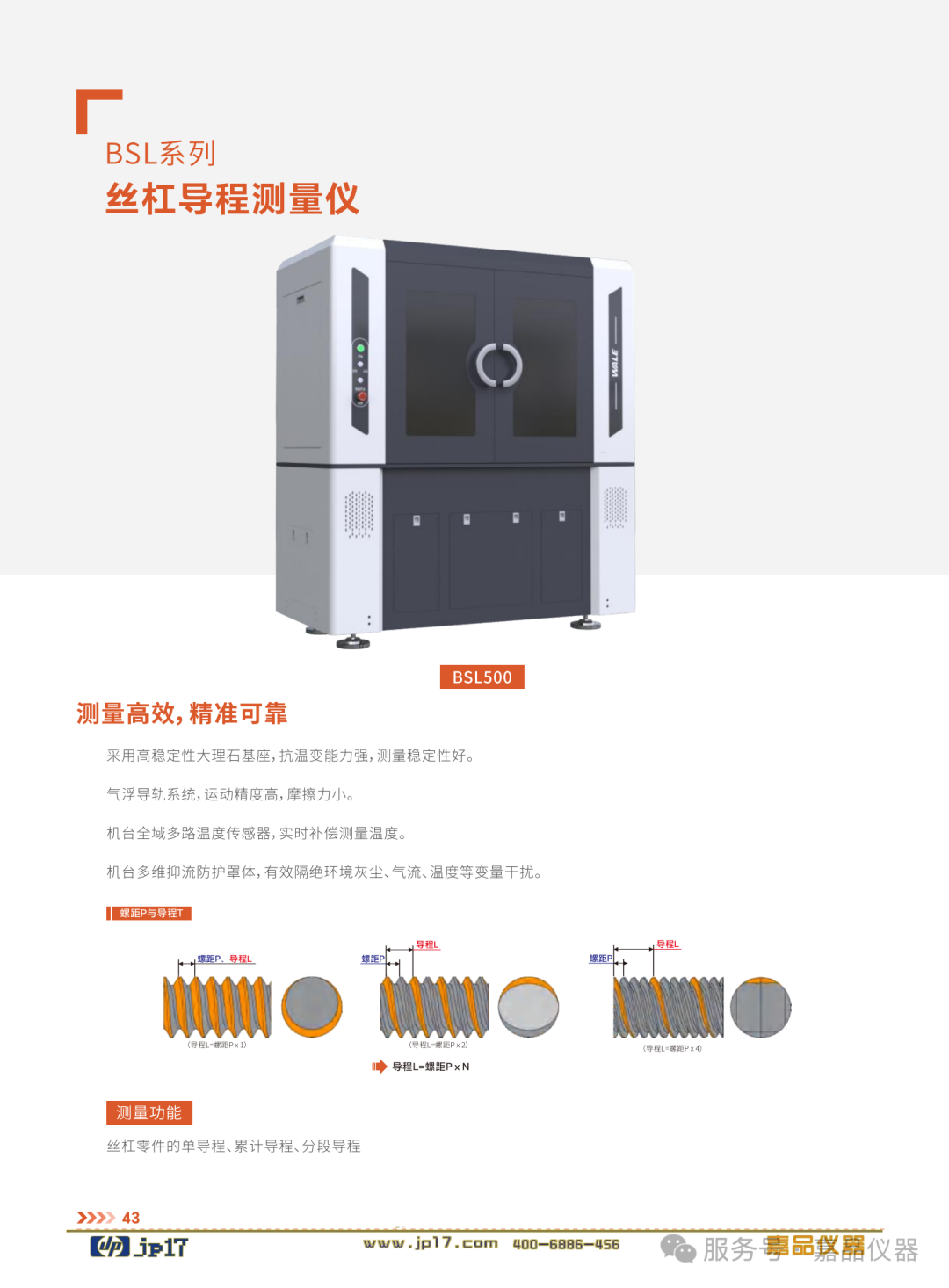

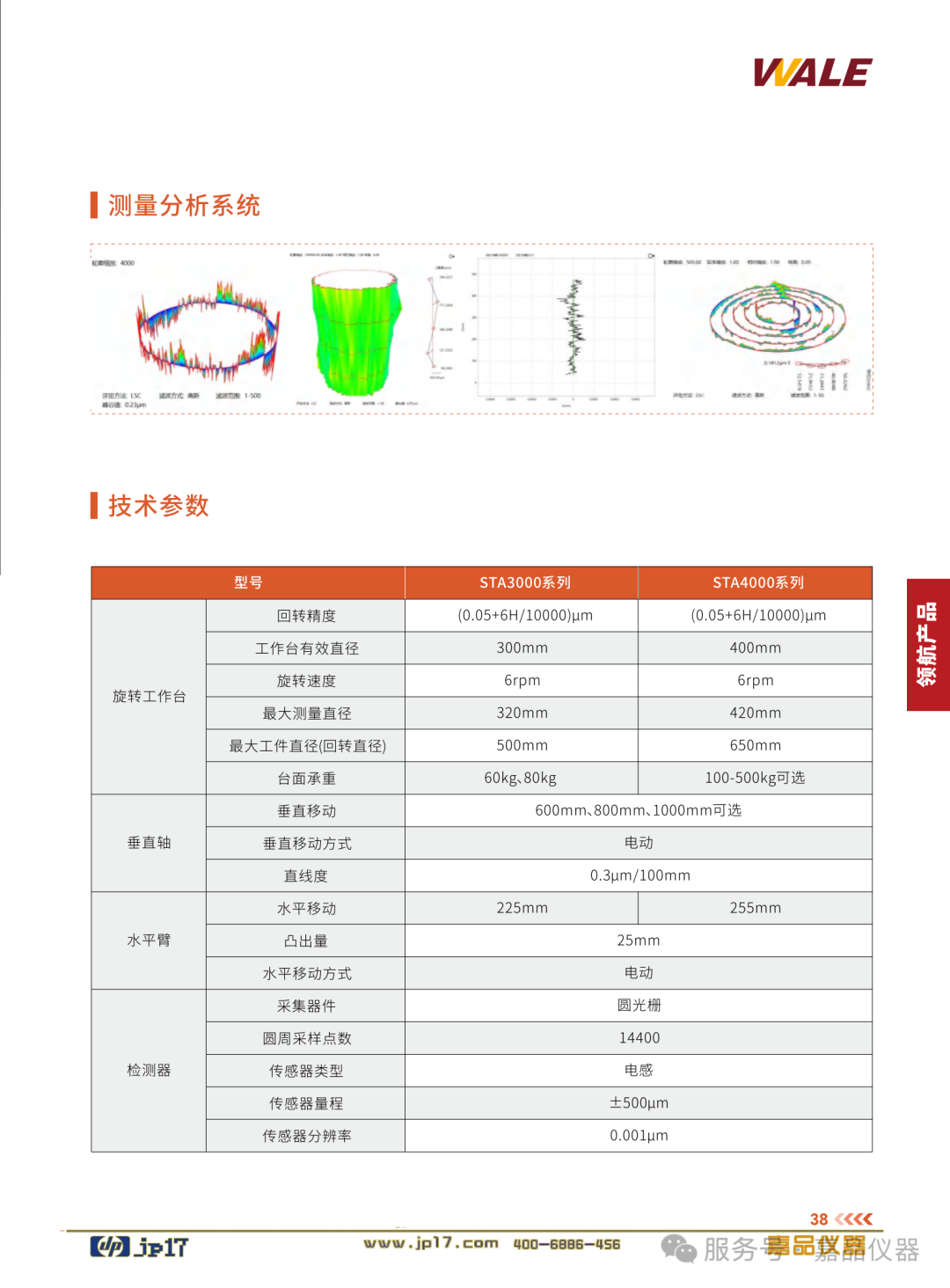

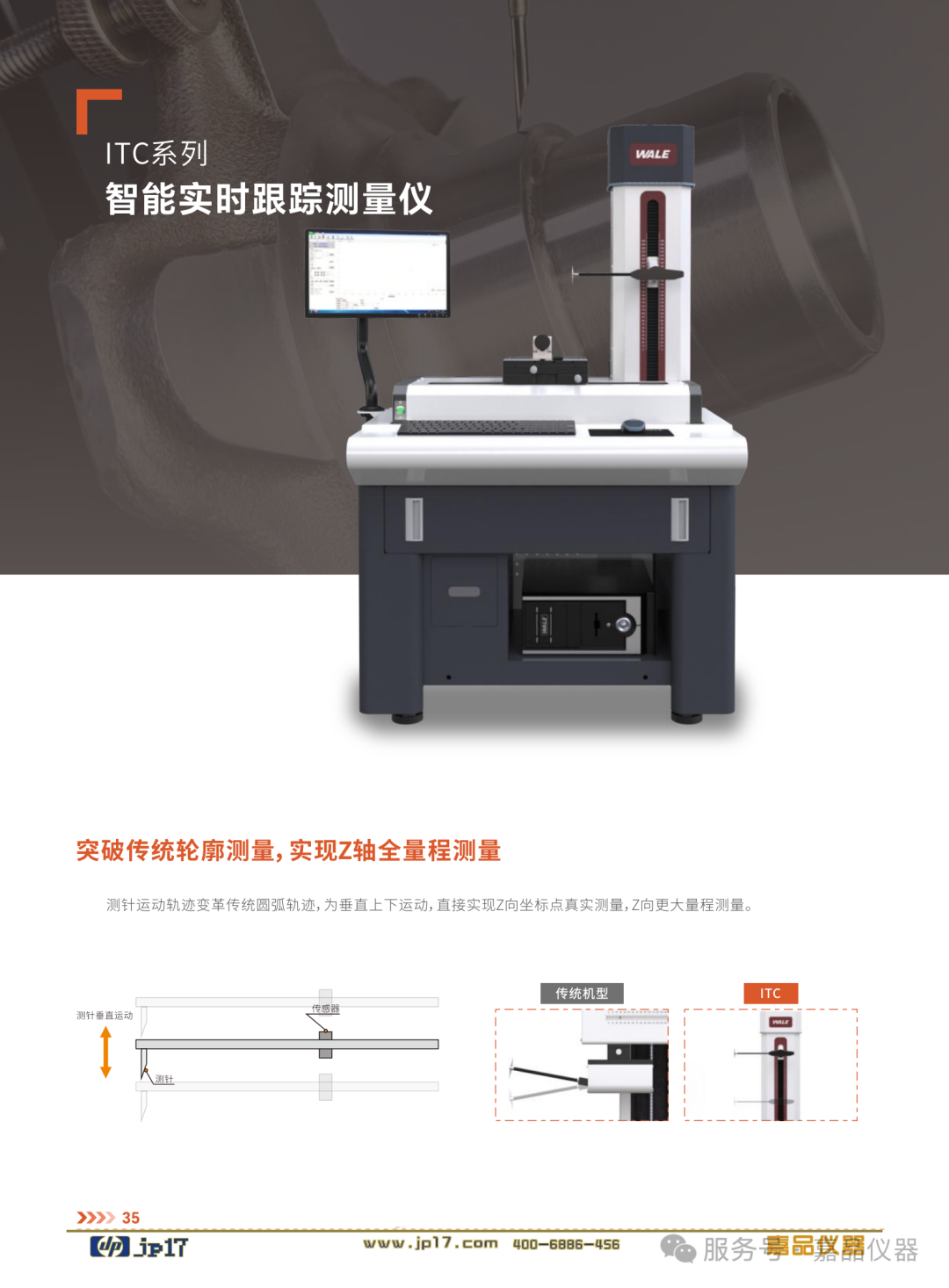

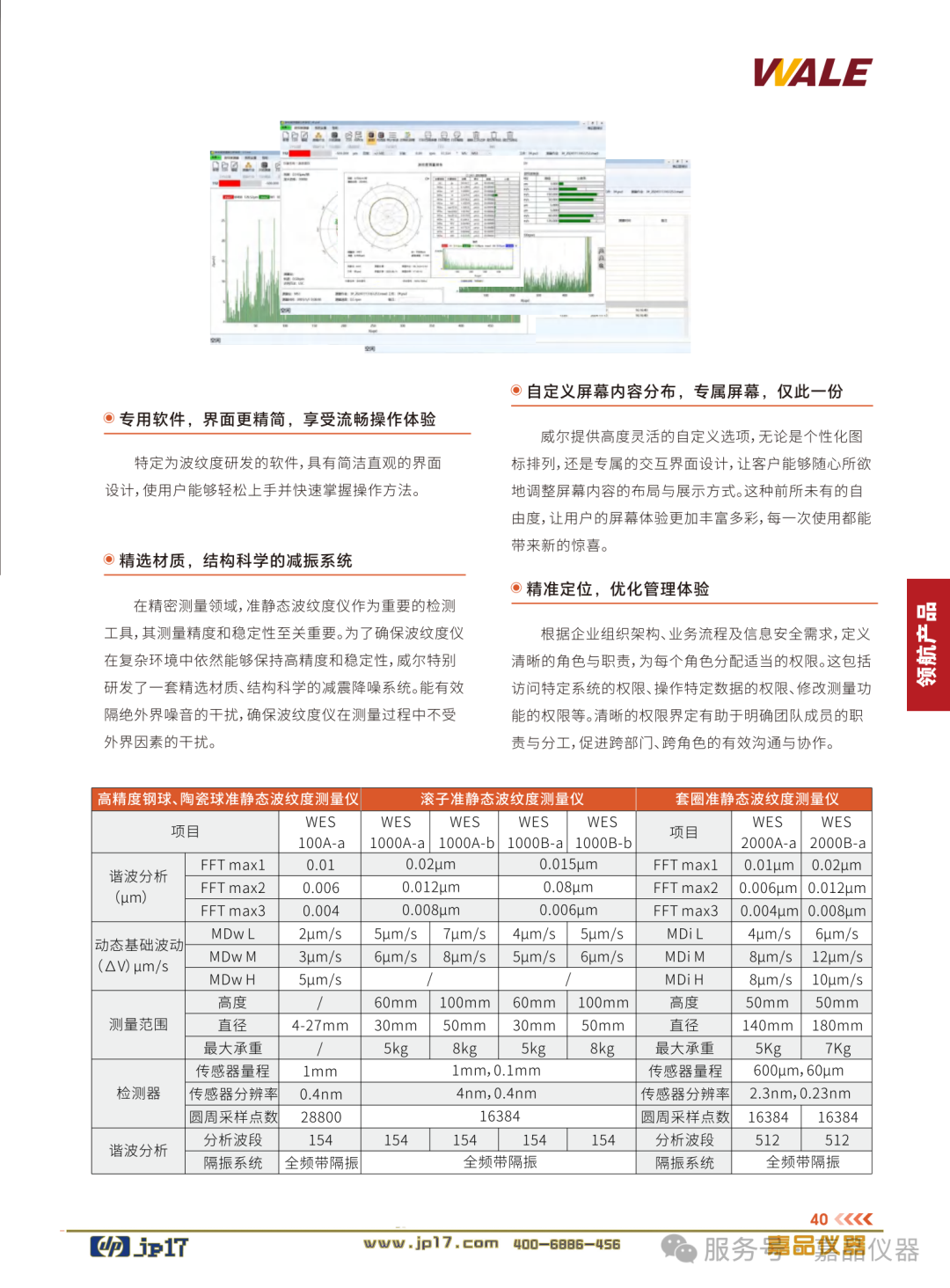

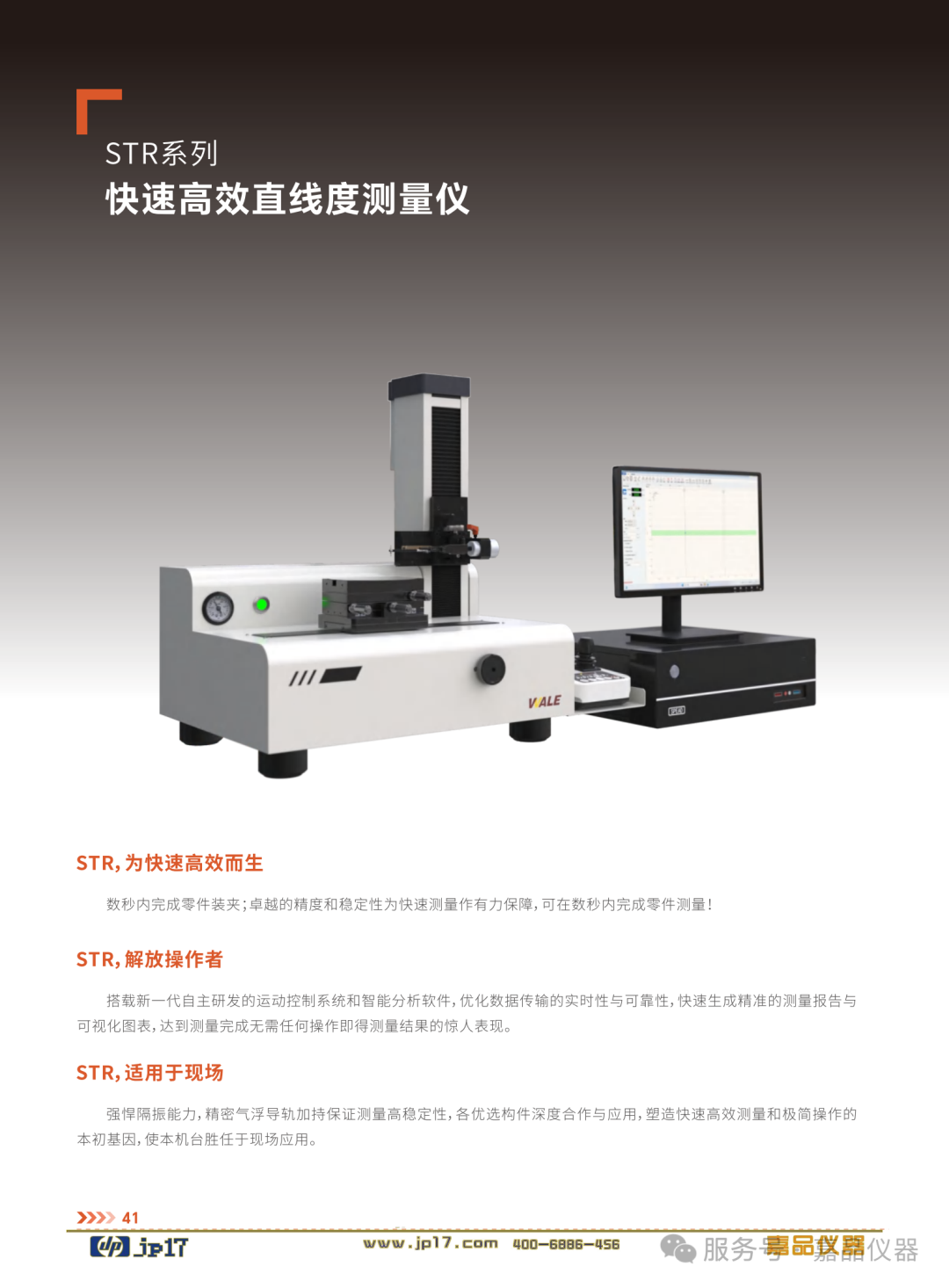

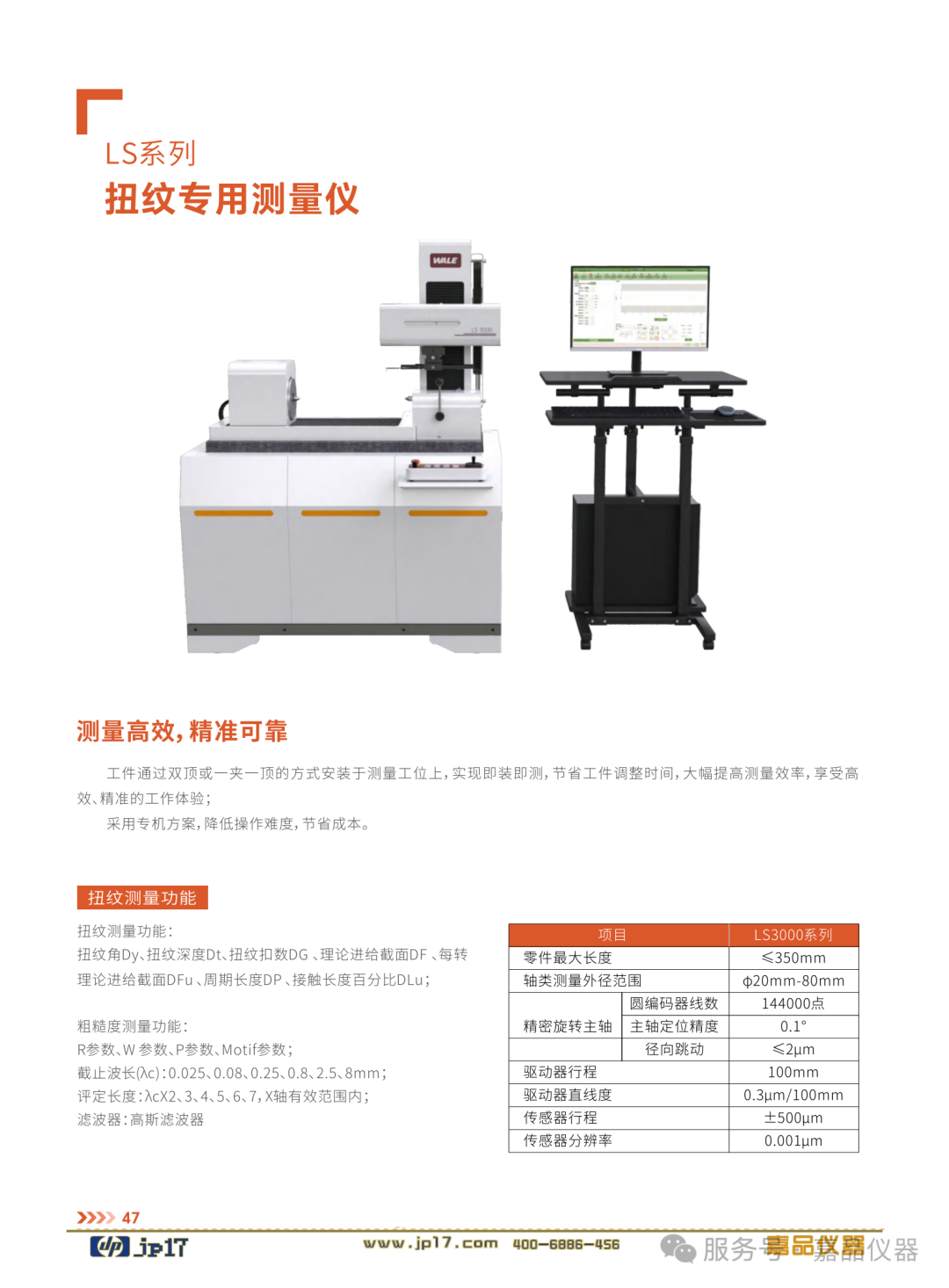

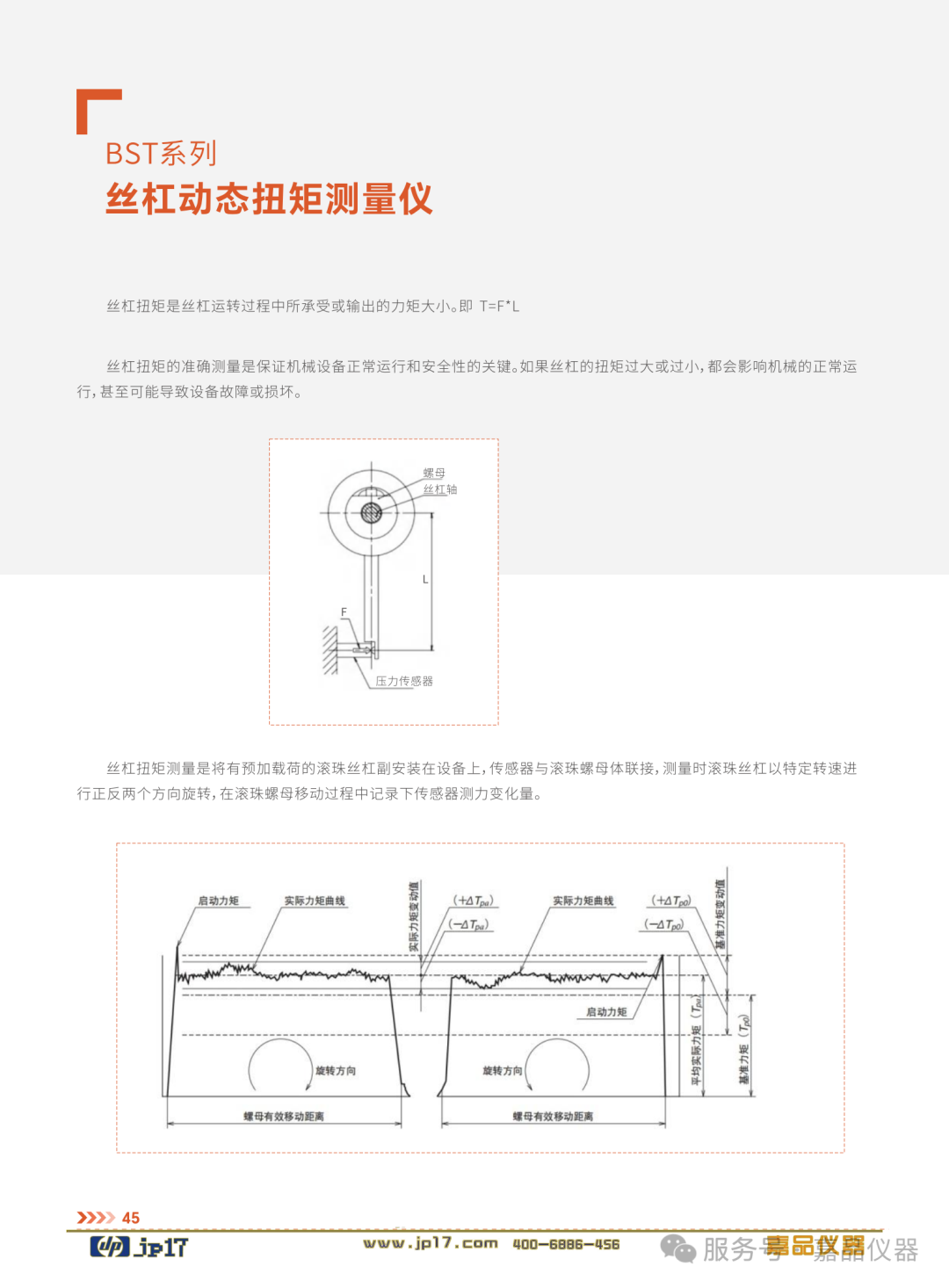

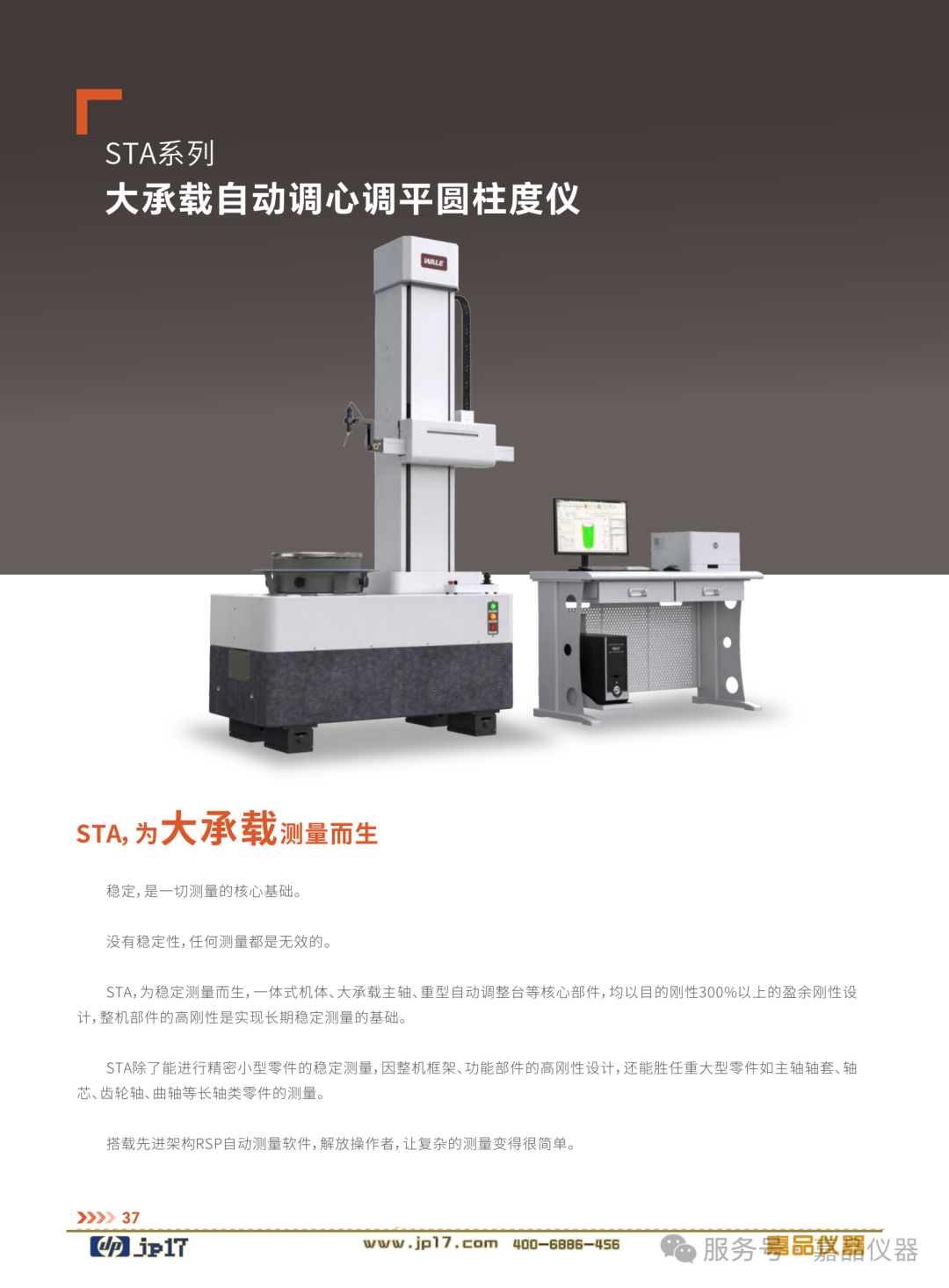

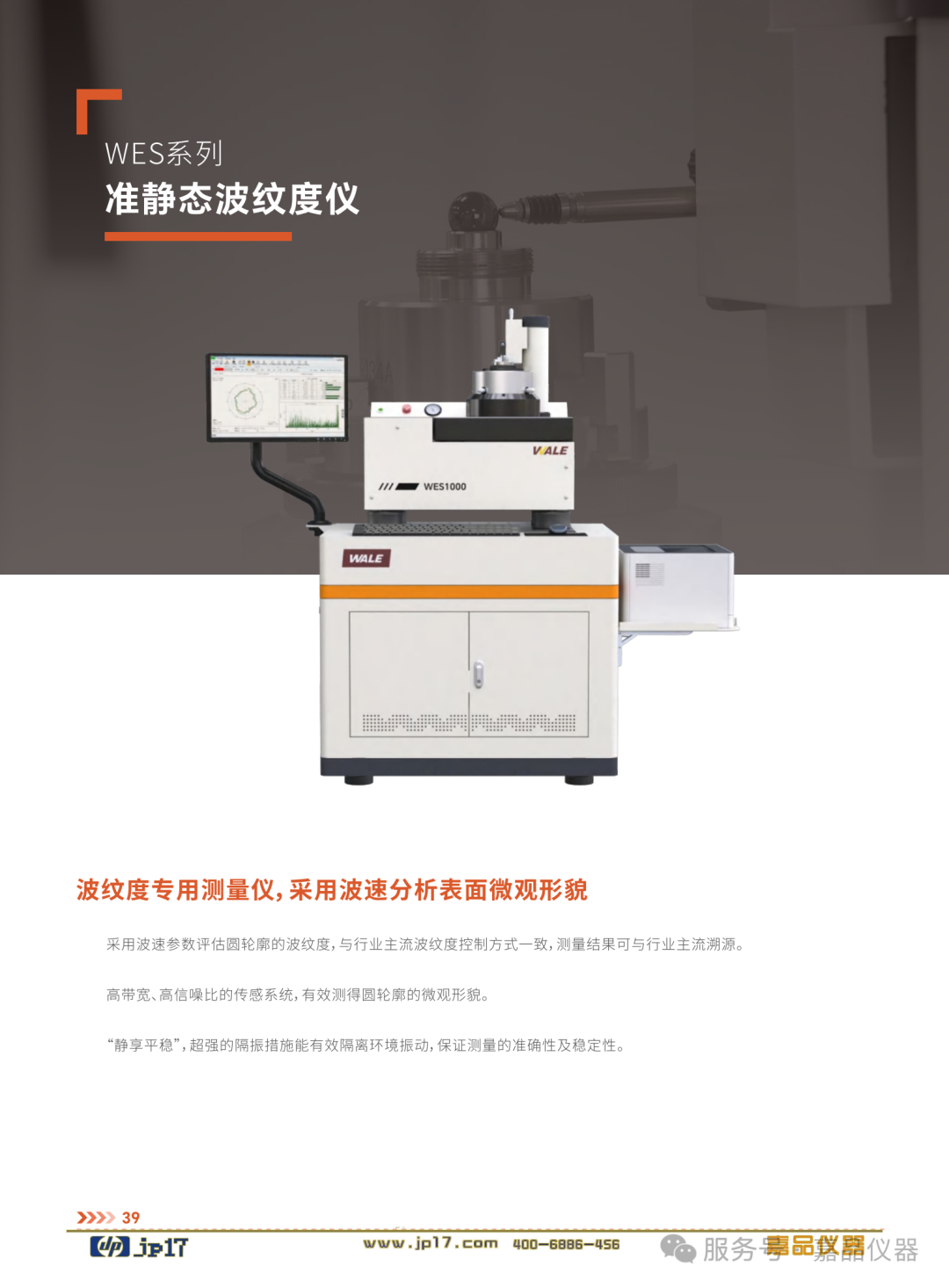

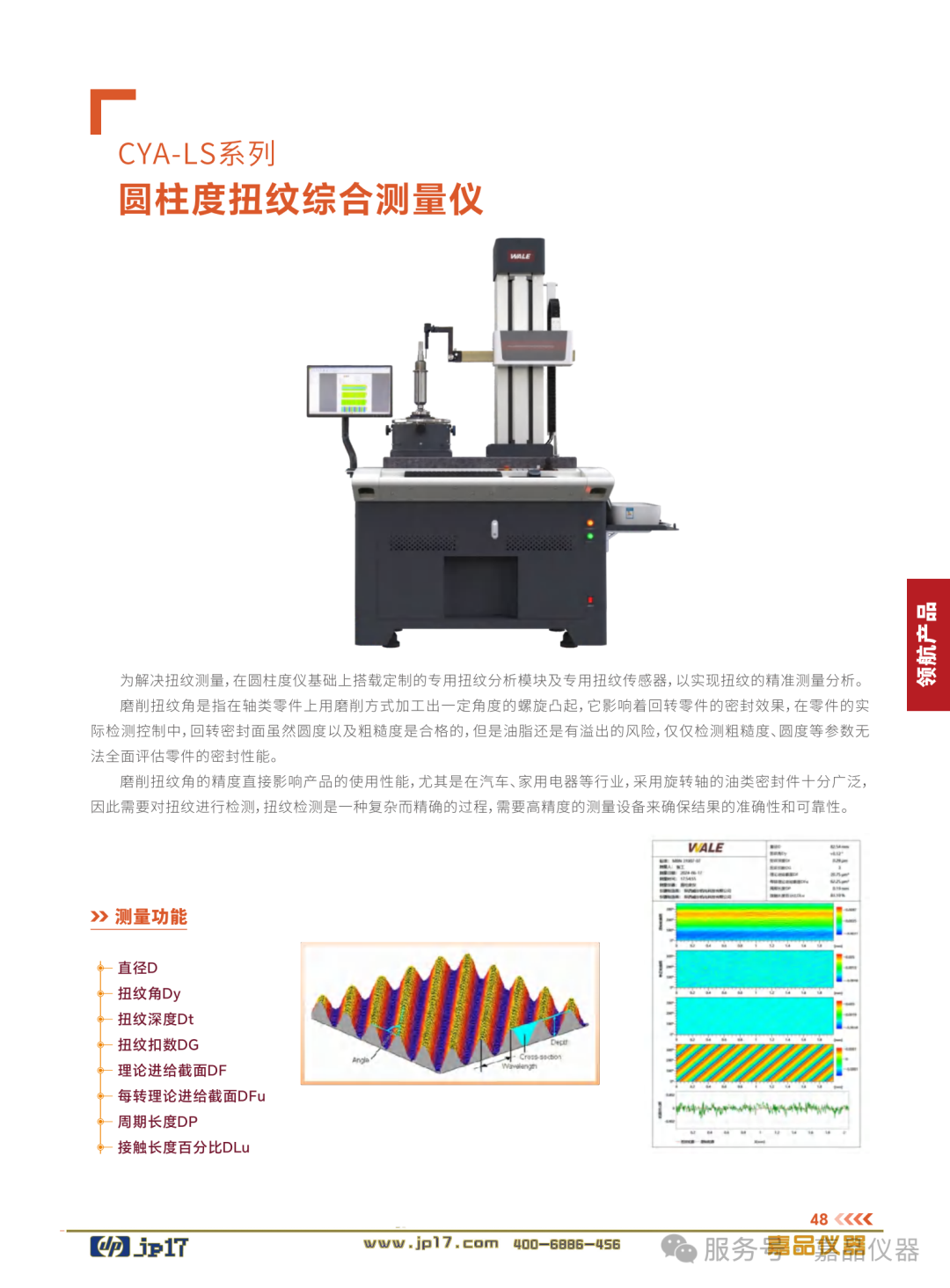

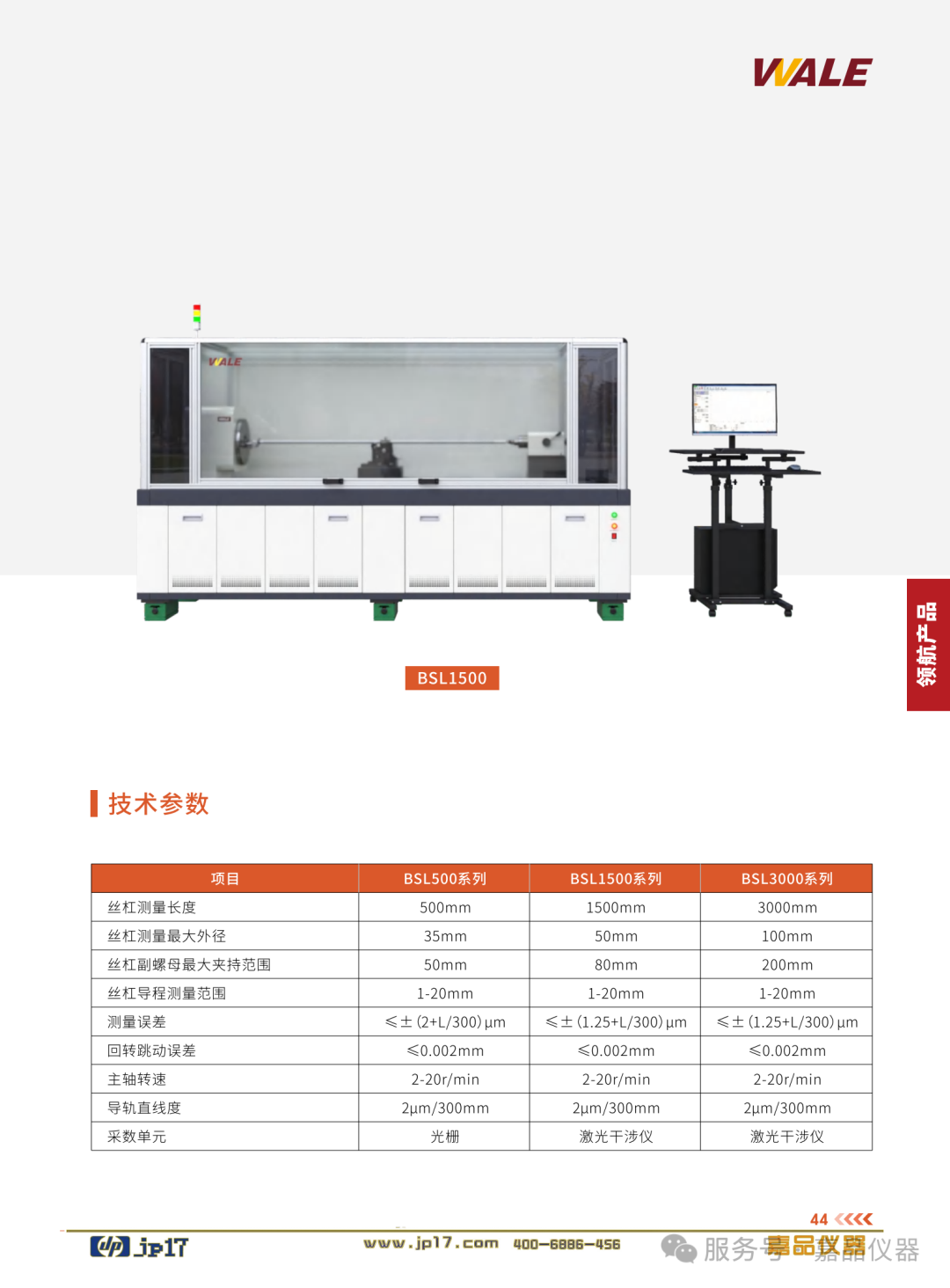

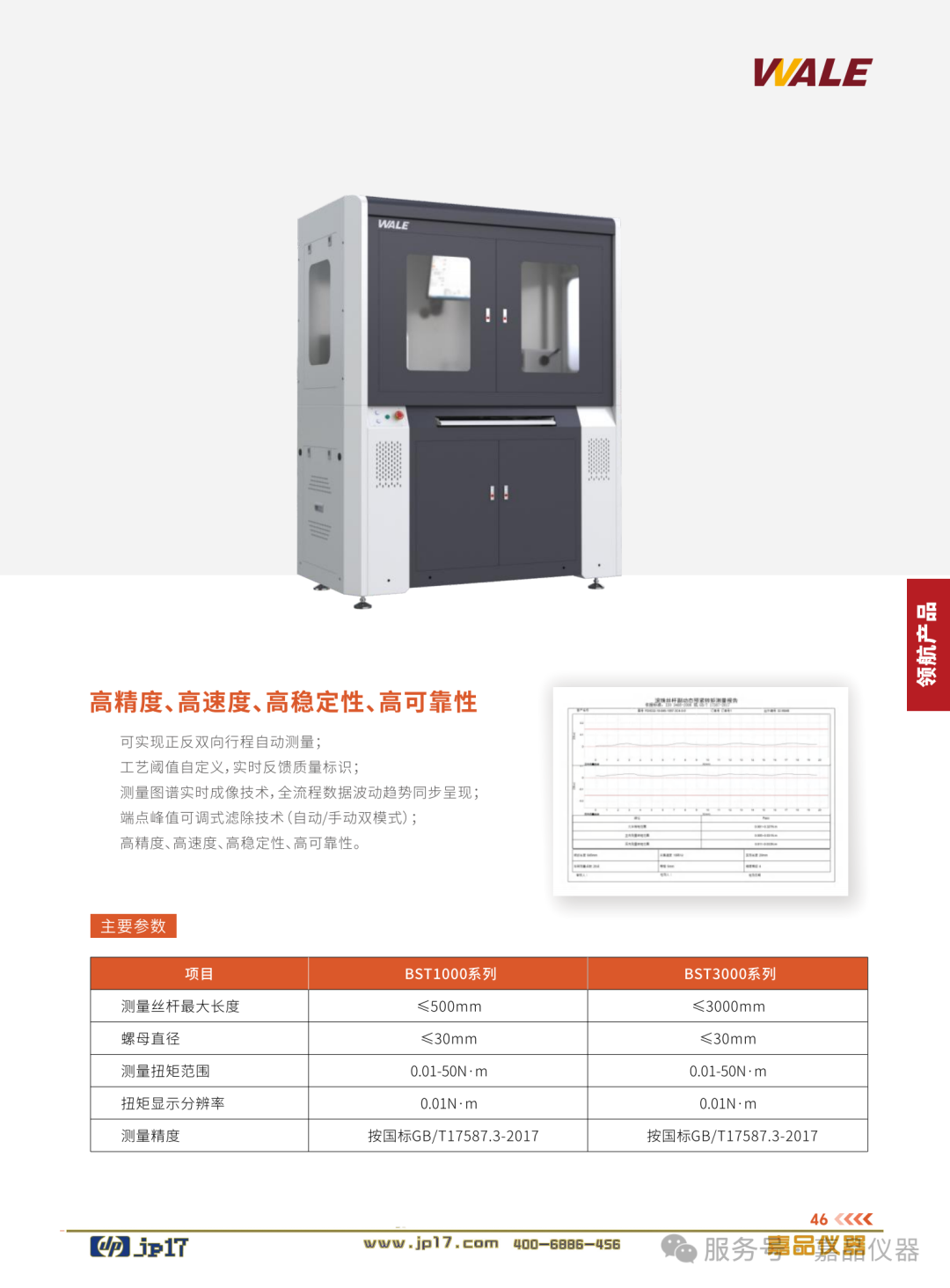

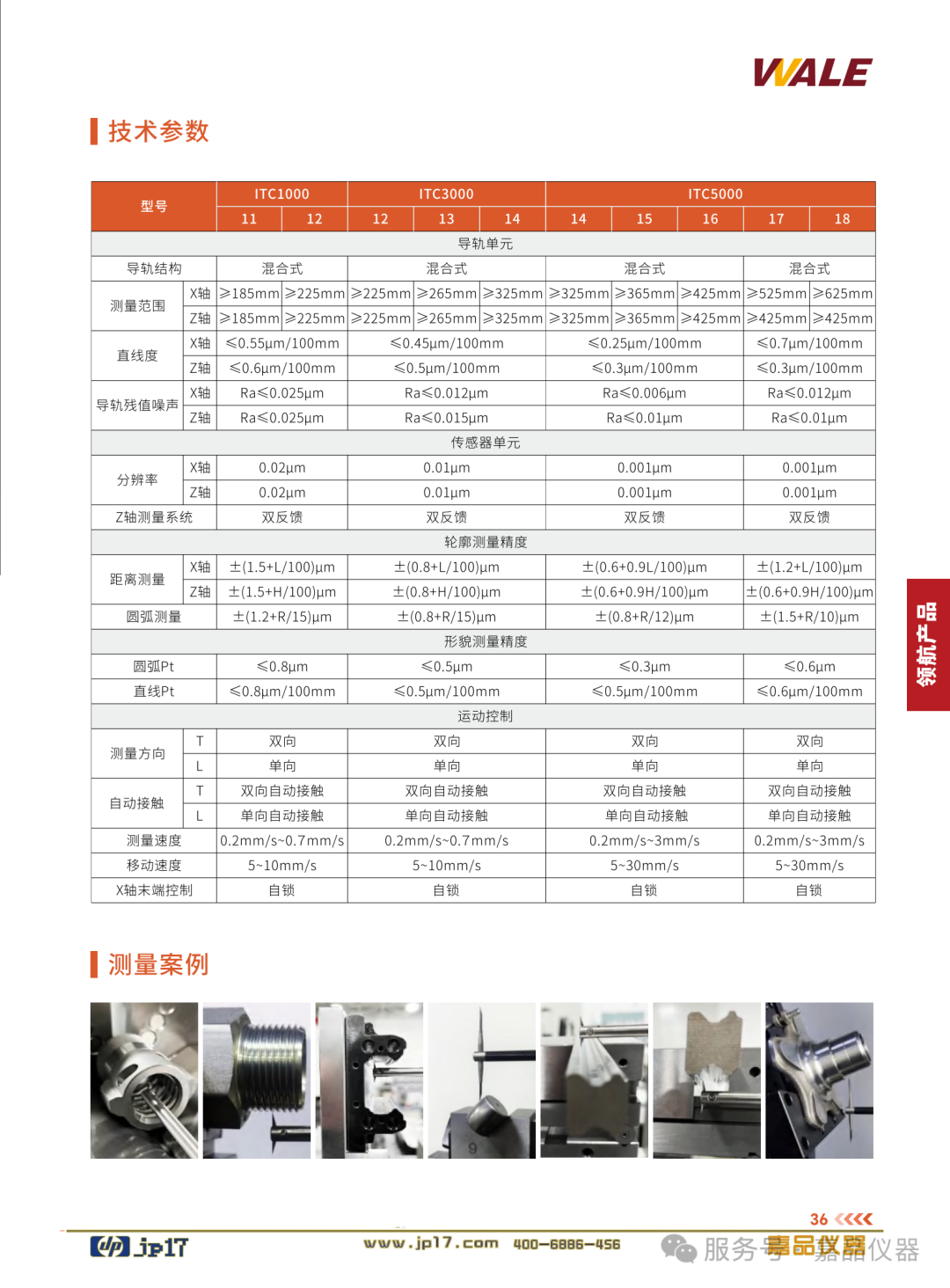

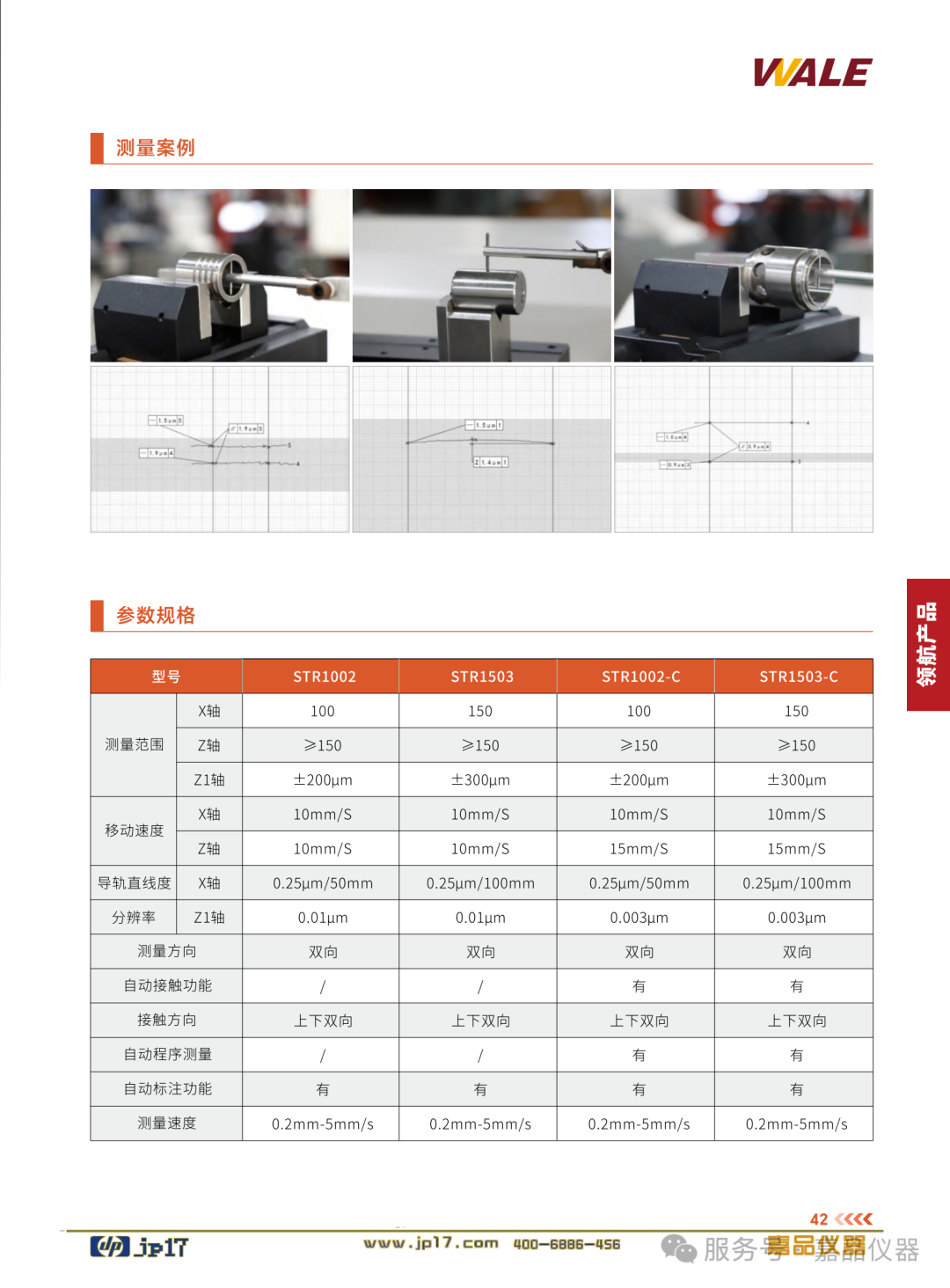

| 领航产品 | 智能跟踪、大承载、波纹度、直线度、丝杠、扭矩等专向方案 | ITC智能跟踪 / STA大承载圆柱度 / WES准静态波纹度 / STR快速直线度 / BSL丝杠导程 / BST动态扭矩 / LS扭纹 | 丝杠、大型轴承、风电滚子等专件 |
二、按被测特征走选型路径
- 只评圆度 / 波纹度 → RDM 或 RDA；需要谐波溯源选 FFT-RDM。参考：圆度仪怎么选
- 长工件全形状（圆柱度、母线直线度） → CYM 或 CYA。参考：圆柱度仪怎么选
- 二维形面 / 倒角 / 沟槽 → CQ、CE，节拍优先选 CF。参考：轮廓仪怎么选
- Ra / Rz 粗糙度评定 → DR（残噪 0.005 μm）或 FR。参考：粗糙度仪怎么选
- 轮廓与粗糙度都要 → 预算按档位看复合机 CER～FDR；产线节拍优先看一体机 WaleSurf10。参考：粗糙度轮廓复合机怎么选
- 丝杠 / 波纹度 / 直线度 / 大承载专件 → 直接进入领航产品线：ITC、WES、STA。参考：领航产品（丝杠/波纹度/直线度/大承载）怎么选
三、各产品线选型指南
更宏观的二维到三维选型方法论，参见 《几何测量与光学仪器终极选型指南：从二维到三维，从宏观到微观》。
四、产品图集
