专用测量怎么选？特大轴承、长轴、深孔、活塞、制动盘……16 款专机按工件对号
通用机型装不下的工件，件件有专机：特大/重大型轴承（LBRW1200 / LBP1200 / MBRW / MBP3000）、回转支承现场（CBP4500L / CBP4900L）、长轴便携（LAP120）、深孔（DHP3000）、易划伤件非接触（NCAC2600 / NCR120）、活塞类（PSP / Prh）、制动盘（DM3000）、风电滚子（STR3020 / FXJ300），另有四合一的 ED-mset 150。按工件对号入座。
视频为本文内容的浓缩版，口径与下面的正文、对照表一致；推荐机型取本篇代表型号，可按预算与实际量程再作调整。
圆度仪、轮廓仪、粗糙度仪这些通用机型，说明书上都有「最大承重」「最大测径」。当工件超出这些数字——三米长的轴、三百公斤的轴承、两米深的孔、易划伤的镜面——通用机型装不下、测不了，硬上还会伤件。
WALE 专用测量就是为这些「装不下、碰不得」的工件准备的：十六款机型，每款对应一类工件，从结构、传感器到测量流程都按工件特性专门设计。
选型不看参数表看工件：先说清「测什么工件、多大多重、现场还是实验室」，专机按工件对号。
✦
十六款按工件分组
| 工件类型 | 对应机型 | 专机思路 |
|---|---|---|
| 特大型轴承 | LBRW1200（圆度波纹度）/ LBP1200（粗糙度轮廓） | 落地式结构，LBRW 承重 300kg 带自动调心，LBP 双传感器 |
| 重大型轴承 | MBRW（圆度波纹度）/ MBP3000（粗糙度轮廓） | 传感器回转式轴系不受工件重量影响；MBP 大理石台面为基准 |

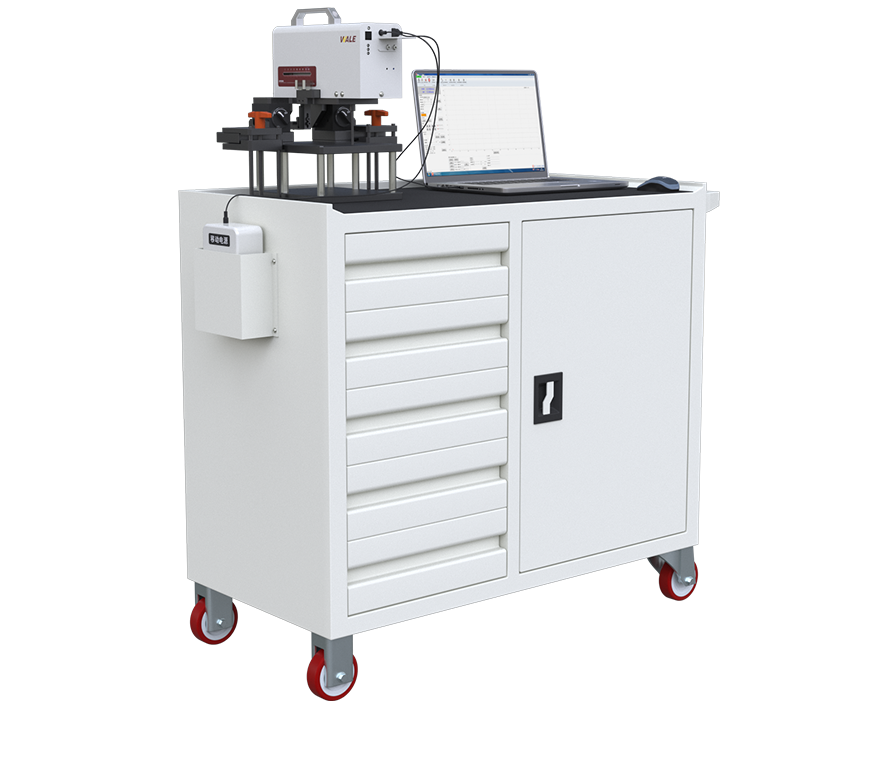

| 大型回转支承（现场） | CBP4500L / CBP4900L | 移动式机台到现场测，桃形沟 / 直线度凸度各一款 |
| 长轴类 | LAP120 | 驱动器与传感器一体轻量化，便携上件位测量 |
| 深孔管件 | DHP3000 | 双测头伸入内孔，采母线二维点云评孔壁轮廓与孔径 |
| 易划伤 / 易变形件 | NCAC2600 / NCR120 | 非接触：圆柱度自动测量 / 光谱共焦粗糙度 |
| 活塞类 | PSP / Prh | 型线双传感器直接测；活塞环一键快速测量 |
| 制动盘 | DM3000 | 双传感器同步采数，DTV 周向径向 + 多项形位参数 |
| 风电滚子 | STR3020 / FXJ300 | 龙门式气浮导轨测型线；FXJ 分选线机器人转运 |
| 多种任务合一 | ED-mset 150 | 轮廓、粗糙度、圆度、圆柱度四合一，另可测尺寸类参数 |
一个原则：专用 ≠ 将就
特大件用通用机型硬测，承重、行程、调心都够不上，数据存疑还可能伤机伤件；反过来，常规小件也不必上专机。先确认工件确实超出通用机型范围，再按工件类型对号专机。
🧰 逐款带你看
专用测量共 16 款机型，按工件类型排好顺序。每款第一句就是「为谁而造」。
嘉品仪器代理 WALE 原厂直发，含上门安装、计量调试与操作培训。
碰不得压不得的圆柱度：非接触自动测量。
- 适合薄壁件、塑料件、橡胶件、精密涂层、抛光表面等易划伤或受压变形工件
- 避免划伤光学镜面、半导体晶圆等超光滑表面
制动盘 DTV：双传感器同步采数，误差互抵。
- 双传感器同步采数，最大程度减少机械运动误差影响
- 测量 DTV（周向、径向）、圆度、圆柱度、跳动、多截面平面度、同轴度、垂直度、平行度、直径
风电滚子型线：龙门式 + 大行程精密气浮导轨。
- 龙门式结构，科学测量路径，超强稳定性
- 大行程移动式精密气浮导轨，高精度、低摩擦、长寿命
- 为更大尺寸工件提供精准选择
风电滚子批量分选：高精度轴系 + 机器人转运。
- 针对风电轴承滚子「批量小、规格多、体积重量大」的分选方案
- 高精度旋转轴系与测量系统为主单元
- 大负载 6 自由度机器人完成物料转运，柔性宽范围
主推嘉品推荐 · 特大轴承检测，LBRW1200 覆盖最多场景
特大型轴承是专用测量里最常见的需求：LBRW1200 承重 300kg、自动调心，圆度波纹度一站拿全。
- 300kg 承重 + 自动调心，特大件上机不费劲
- 配套 LBP1200 可补粗糙度轮廓任务
- 含免费寄样测试、上门安装调试与操作培训
📊 一张表选对型号
不想看长文？第一张表按工件直接对，第二张表按现场条件分路。
| 你的工件 | 推荐机型 | 理由 |
|---|---|---|
| 特大型轴承，圆度波纹度 | LBRW1200 | 300kg 承重 + 自动调心 |
| 特大型轴承，粗糙度轮廓 | LBP1200 | 落地式双传感器 |
| 重大型轴承（更重） | MBRW / MBP3000 | 传感器回转式不吃工件重量 |
| 大型回转支承，下不了机台 | CBP4500L / CBP4900L | 移动测量上门 |
| 长轴类轮廓 | LAP120 | 便携轻量化上件位测 |
| 深孔管件内壁 | DHP3000 | 双测头伸入内孔 |
| 薄壁 / 涂层 / 镜面等易伤件 | NCAC2600 / NCR120 | 非接触，不划伤不变形 |
| 活塞 / 活塞环批量检测 | PSP / Prh | 型线专机 + 一键快测 |
| 制动盘 DTV | DM3000 | 双传感器同步采数 |
| 风电滚子型线 / 分选 | STR3020 / FXJ300 | 龙门气浮 + 机器人分选线 |
| 现场条件 | 建议路线 |
|---|---|
| 工件能进实验室 | 落地式专机（LBRW / LBP / MBRW / MBP / STR3020），精度环境双保证 |
| 工件进不了实验室 | 移动式专机上门测（CBP4500L / CBP4900L / LAP120） |
| 任务杂、件不大 | 四合一 ED-mset 150，先通用后专机 |
✅ 选型关键要点
- 先说工件再说参数：工件类型、尺寸重量、检测位置（实验室还是现场）决定专机型号。
- 承重与行程留足：特大件按最重工件 + 工装选承重档，LBRW1200 的 300kg 与自动调心就是为它准备。
- 进不了实验室就移动测量：CBP 系列、LAP120 这类移动/便携机型，把机器送到工件跟前。
- 易伤件认准非接触：薄壁、涂层、抛光面、晶圆类工件，接触式测针一条划痕就是废品，走光谱共焦。
- 内壁检测确认可达性：深孔测的是孔壁母线轮廓与孔径，DHP3000 双测头方案，孔径与深度先核对。
- 量产件算节拍账：活塞环 Prh 一键快测、FXJ300 分选线，批量场景专机的收益在节拍与人力。
- 任务杂可先四合一：ED-mset 150 把轮廓、粗糙度、圆度、圆柱度合到一台，先跑通再上专机。
💡 温馨提示
下面这几条都是真金白银踩出来的，下单前扫一眼。
- 拿通用机型硬上特大件：承重、行程、调心都够不上，数据存疑还伤机；专机就是为它设计的。
- 易伤件继续用接触式：精密涂层、抛光面一条划痕就是损失，别省非接触这一步。
- 深孔只看孔径不看可达性：测头伸不进、够不着，再准的传感器也没用，先确认孔径与深度。
- 移动式机台当固定机台用：现场测量要先看地面、空间与安全条件，CBP 的防碰撞设计是兜底不是许可。
- 分选线只谈精度不谈节拍：风电滚子批量小、规格多、体积重量大，分选方案要把转运与柔性一起谈。
🙋 常见问题
- 多大工件算「通用机型装不下」？
- 看两本账：通用机型的最大承重与最大测径，加上你的工件 + 工装。接近或超出就得谈专机；拿不准把工件尺寸重量发我们核对。
- LBRW1200 和 MBRW 都测轴承圆度波纹度，差在哪？
- 承重与结构：LBRW1200 最大承重 300kg、转台式带自动调心；MBRW 是传感器回转式，精密轴系不受被测件重量影响，适合更重大型零件。按最重工件对档。
- 特大件不方便搬，怎么测？
- 两条路：移动式专机到现场测（CBP4500L / CBP4900L / LAP120），或把检测安排到工件所在车间。先评估现场地面、空间与环境。
- 非接触式和接触式怎么取舍？
- 易划伤、易变形工件（薄壁、塑料、橡胶、涂层、抛光面、晶圆）必须非接触；常规金属件接触式更通用。NCAC2600 管圆柱度，NCR120 管粗糙度。
- 活塞环测量为什么要「一键快测」？
- 活塞环批量小、换型频繁，传统轮廓测量流程长。Prh 把流程高度集成，一键完成，效率提升明显，适合产线边检测。
- ED-mset 150 能替代专机吗？
- 它是「多任务合一」：轮廓、粗糙度、圆度、圆柱度四合一，另可测长度、直径、角度、锥度。适合任务杂、工件不超限的计量室；真正的特大件、深孔、易伤件还是要专机。
🏭 他们都用得上
按工件一站对号
- 🏭 特大/重大型轴承：LBRW1200 / LBP1200 / MBRW / MBP3000
- 🚚 现场移动测量：CBP4500L / CBP4900L / LAP120
- 🛡️ 易伤件非接触：NCAC2600 / NCR120
- ⚙️ 量产专机：PSP / Prh / DM3000 / STR3020 / FXJ300
相关指南
📖 《圆度仪怎么选》 ｜ 《粗糙度仪怎么选》 ｜ 《VF 系列怎么选》
延伸阅读 · 技术干货
📚 想先弄清形貌、轮廓、粗糙度、圆柱度、圆度、波纹度这些测量能力的边界与联系？看技术干货《形貌、轮廓、粗糙度仪、粗糙度轮廓、圆柱度、圆度、波纹度测量仪》。
工件不在表里？把这三条发我们：
① 工件名称、尺寸与重量 ② 要评的公差项 ③ 检测位置（实验室还是现场）
嘉品仪器选型工程师会回一份「机型 + 工装建议 + 环境清单」，含免费寄样测试、上门安装调试与操作培训。
