局放检测仪怎么选？先定场景、再定通道与传感器，四款一次分清
局放检测的价值是不停电、不加压，带电"听"出设备内部的绝缘隐患。选型三步：先定场景（快检 / 巡检 / 诊断 / 随身），再定通道与传感器（1~8 通道够巡检，诊断级上 20 通道并配齐 UHF / HFCT / 接触式超声），最后定定位与报告（电声定位锁放电源，PRPD / PRPS 图谱辨放电类型，自动报告省整理时间）。
视频为本文内容的浓缩版，口径与下面的正文、对照表一致；推荐机型取本篇代表型号，可按预算与实际量程再作调整。
高压设备的绝缘劣化不是"突然坏掉"，而是先以局部放电的形式悄悄释放信号。局放检测的价值就在于：不停电、不加压，带电"听"出设备内部的绝缘隐患，把故障拦在停电检修之前。
选型三步走：
① 定场景——开关柜日常快检，选内置超声波 + 地电波双传感器的一体机，开机即测；班组集中巡检、多人看图谱，选平板大屏；专业诊断、多设备同步定位，选多通道旗舰；随身携带、抢修随查，选手机形态。
② 定通道与传感器——1~8 通道覆盖日常巡检；要对变压器、GIS、电缆、架空线路做诊断与定位，上 20 通道并配齐特高频（UHF）、高频互感器（HFCT）、接触式超声等传感器。
③ 定定位与分析能力——声波定位 / 电声定位用来锁定放电源；PRPD、PRPS 图谱用来识别放电类型；自动诊断 + 报告生成决定现场效率。
一句话避坑：局放仪不是"能测"就行——没有定位能力找不到放电源，没有图谱分不清放电类型，通道买少了以后扩不起。
✦
四款机型一张表分清
| 型号 | 形态 | 通道 | 检测手段 | 定位 | 适合谁 |
|---|---|---|---|---|---|
| JP-GN900 | 7 寸手持 | 1~20 | 超声 / TEV / HFCT / UHF / 接触式超声 | 声波 + 电声定位 | 专业诊断、试验班组 |
| JP-G500P | 平板 | 1~8 | 同旗舰五手段 | 电声定位 | 集中巡检、班组协同 |
| JP-G500S | 手机 | 1~8 | 同平板同源 | 电声定位 | 日常巡检、随身携带 |
| JP-GN800 Pro | 4 寸触控 | 内置双传感 | 超声 + TEV，可扩展 | 图谱诊断 | 开关柜快检、轻量全能 |
🧰 逐款带你看
按「旗舰诊断 → 平板巡检 → 手机随身 → 一体机快检」排好顺序。每款第一句就是「适合谁」。
以下均为嘉品仪器在售机型，含免费培训、安装规划与终身维保。
站里的"诊断级"担当：1~20 通道按需配置，五种检测手段全部集成，开关柜、变压器、GIS、电缆、架空线路一台全覆盖。
- 非接触式超声、地电波（TEV）、接触式超声、高频互感器（HFCT）、特高频（UHF）五手段齐备
- 声波定位 + 电声定位，64~128 麦克风阵列，0.3~50m 快速锁定放电源
- 时域图、PRPD、PRPS、直方图、飞行时间图全图谱分析，自动诊断生成报告
- 可选配红外热像仪（640×512，-20℃~+550℃），局放 + 测温一机两用
现场作业的主力机型：1~8 通道按需配置，五种检测方式与旗舰同源，大屏看图谱更清楚。
- 全图谱不缩水：时域 / PRPD / PRPS / 直方图 / 飞行时间图
- 电声定位 + 自动诊断生成报告，数据云同步
- 支持红外热像仪选配，功能按需搭配
- 拍照、录屏、截屏，30 天历史数据趋势回看

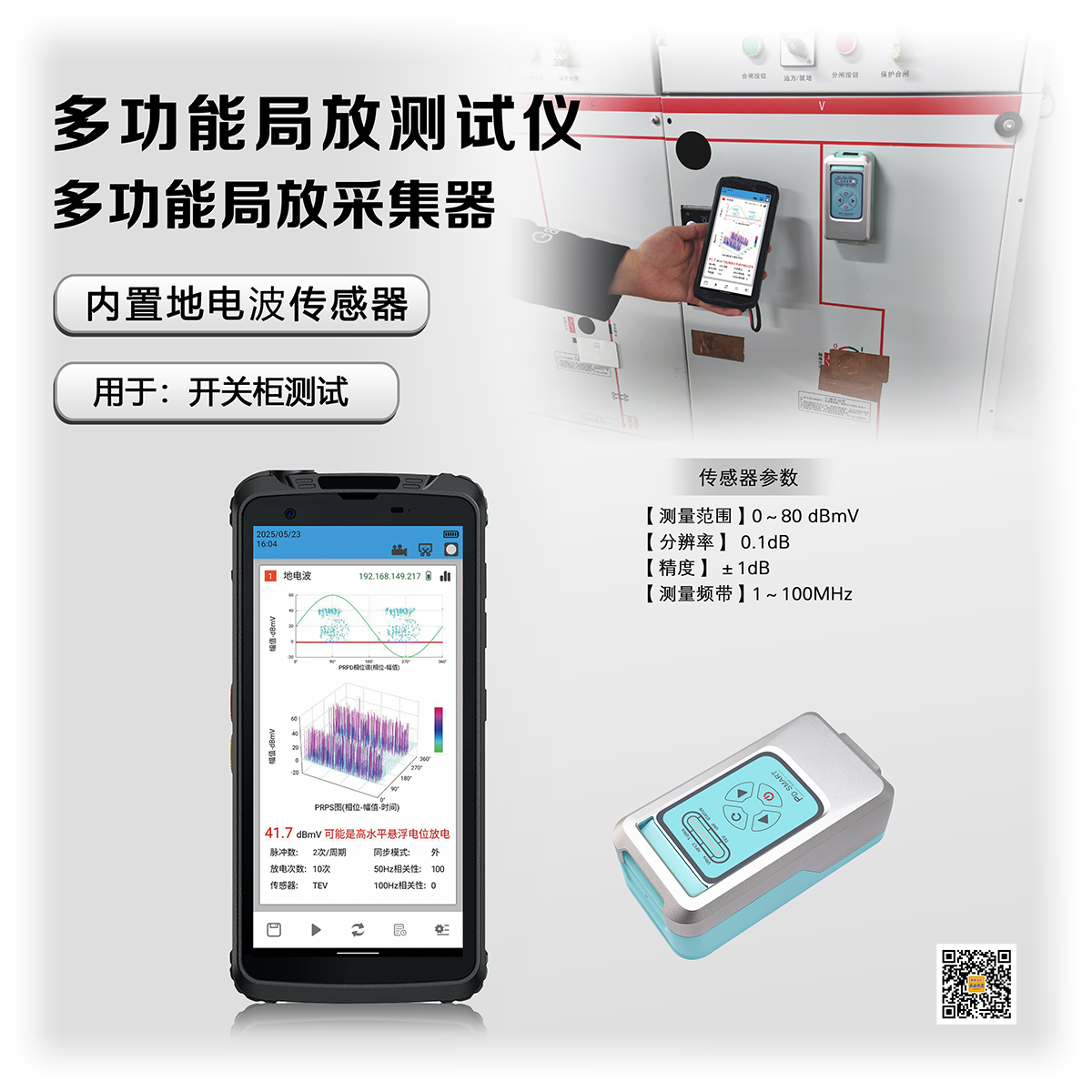

一台"装进口袋的局放仪"：172×84.5×17.9mm 手机形态，8000mAh 约 6 小时续航，揣兜里就走，举起来就测。
- 1~8 通道按需配置，检测方式与平板款同源
- 报告经 USB / 蓝牙 / 微信 / QQ 直接导出，发班组群一步到位
- 电声定位、自动诊断、云同步一个不少
- 日常巡检、抢修随查的性价比之选
开机即测的轻量全能手：主机内置非接触式超声 + TEV 双传感器，不接任何外置传感器就能直接测高低压开关柜。
- 测试带宽 30kHz~2.0GHz，覆盖各频段检测原理
- 测变压器 / GIS / 电缆时从扩展口接对应传感器，主机自动切换测量模式
- 非侵入式：无需停电、无需施加高压源
- 时域 / PRPD / PRPS 图谱 + 历史趋势与横纵向对比，360° 诊断
📊 一张表选对型号
不想看长文？第一张表按场景直接对，第二张表按定位分档。
| 你的场景 | 推荐机型 | 理由 |
|---|---|---|
| 开关柜日常快检，开机即测 | JP-GN800 Pro | 内置双传感，免接线免配置 |
| 班组集中巡检、多人看图谱 | JP-G500P | 平板大屏，五手段同源 |
| 专业诊断、放电源精确定位 | JP-GN900 | 20 通道 + 声波/电声定位阵列 |
| 随身携带、抢修随查 | JP-G500S | 手机形态，报告微信直发 |
| 局放 + 测温一次巡完 | JP-GN900 / JP-G500P | 选配红外热像仪，一机两用 |
| 定位 | 典型配置 | 适合 |
|---|---|---|
| 入门快检 | GN800 Pro | 配电室日常巡视 |
| 巡检主力 | G500P / G500S | 班组协同 / 随身巡检 |
| 诊断旗舰 | GN900 + UHF / HFCT / 接触式超声 | 变压器、GIS、电缆诊断定位 |
🔧 核心仪器
JP-GN900 多功能局部放电测试仪；
JP-G500P 多功能局放测试仪；
JP-G500S 多功能局放测试仪；
JP-GN800 Pro 局部放电检测仪；
选配：GCT-3 高频互感器、GUHF-2 特高频传感器、红外热像仪模块
✅ 选型关键要点
- 检测手段要齐全：非接触超声 + TEV 是开关柜标配；测变压器、GIS、电缆要 UHF、HFCT、接触式超声——确认主机是否支持外接扩展。
- 通道数按对象定：1~8 通道够日常巡检；多设备同步诊断、多测点同时监测上 20 通道，别为省预算买 1 通道回头扩不起。
- 定位能力决定效率：声波定位 + 电声定位（0.3~50m 测距）才能锁定放电源；只出幅值不出位置的机器只能当"报警器"。
- 图谱分析看 PRPD / PRPS：区分电晕、悬浮、沿面、气隙放电全靠图谱；只能看时域波形的机型，诊断能力打折。
- 报告与数据管理：自动诊断生成报告、数据云同步、WiFi / 蓝牙导出——"检测半天、整理报告两天"的痛点就出在这。
- 非侵入式确认：无需停电、无需施加高压源是局放检测的底线，投标与验收文件里写清楚。
💡 温馨提示
下面这几条都是真金白银踩出来的，下单前扫一眼。
- 只测开关柜也买多通道旗舰：GN800 Pro 内置双传感开机即测更划算，旗舰留给诊断与定位场景。
- 忽略传感器扩展口：今天只测开关柜，明天要接 GIS / 电缆——主机扩展口 + 自动切换测量模式，比二次购机省一半。
- 图谱只能看不能导：报告导出方式（USB / 蓝牙 / 微信 / QQ）提前确认，别让数据锁死在机器里。
- 现场没做基线记录：新设备投运先录一套"干净"基线，日后趋势对比才有意义。
- 只看幅值不看趋势：30 天历史趋势与横纵向对比，才是判断绝缘劣化速度的依据。
🙋 常见问题
- 局放检测一定要停电吗？
- 不用。局放检测是非侵入式的：设备正常运行状态下，通过超声波、地电波、特高频等手段接收放电释放的信号，无需停电、无需施加高压源，把故障拦在停电检修之前。
- 超声波、地电波、特高频、高频互感器分别测什么？
- 非接触超声听悬浮、沿面放电的声信号；TEV（地电波）贴柜体测开关柜内部放电；UHF（特高频）测GIS、变压器内部放电；HFCT（高频互感器）卡在电缆接地线上测电缆局放。四款机型均支持这套检测体系。
- 通道数怎么定？
- 日常巡检 1~8 通道足够；要对多台设备、多个测点同步监测与横向对比，或做放电源定位，选 1~20 通道按需配置的旗舰款。通道后期扩不起，宁可一步到位。
- 能定位放电源吗？
- 分两档：平板 / 手机款带电声定位；旗舰款另有声波定位阵列（64~128 麦克风，0.3~50m 测距），可快速锁定放电源位置，配合图谱判断放电类型。
- 要不要选配红外热像仪？
- 看工作量：局放常伴随异常温升，旗舰与平板款可选配红外热像（最高 640×512，-20℃~+550℃），一次巡检同时完成局放 + 测温，省一趟。
- 手机款是不是"玩具"？
- 不是。G500S 的检测通道与平板款同源，电声定位、自动诊断、云同步一个不少，只是屏幕小、通道上限低于旗舰——它是给日常巡检与抢修随查定位的，不是替代诊断级设备。
- 检测报告能直接交给客户吗？
- 能。四款机型都支持自动诊断生成报告，数据云同步；G500S 还能经 USB / 蓝牙 / 微信 / QQ 直接导出发班组群，现场出报告。
- 预算有限先买哪台？
- 只测开关柜先买 GN800 Pro（开机即测最划算）；有巡检班组选 G500P；要诊断定位一步到位上 GN900，避免二次采购浪费。
🏭 他们都用得上
四款机型，一站配齐
- 🔬 诊断旗舰：JP-GN900（1~20 通道，五手段 + 声电定位）
- 📱 平板巡检：JP-G500P（1~8 通道，大屏协同）
- 📲 手机随身：JP-G500S（报告微信直发）
- ⚡ 快检一体：JP-GN800 Pro（开机即测，可扩展）
他们都用得上
发、配电企业 ｜ 铁路系统 ｜ 石油化工供电系统 ｜ 航空航天检测 ｜ 自动化检测领域。检测对象：高压开关柜、环网柜、电压 / 电流互感器、变压器（含干式）、GIS、架空线路、电缆。
把需求发给我们
告诉我检测对象（开关柜 / 变压器 / GIS / 电缆）、测点数量与是否需要定位诊断，直接回一份含主机 + 传感器 + 培训的完整配置清单与报价。
