电容测量
电学测试｜仪器选型选购指南
🔧 核心仪器

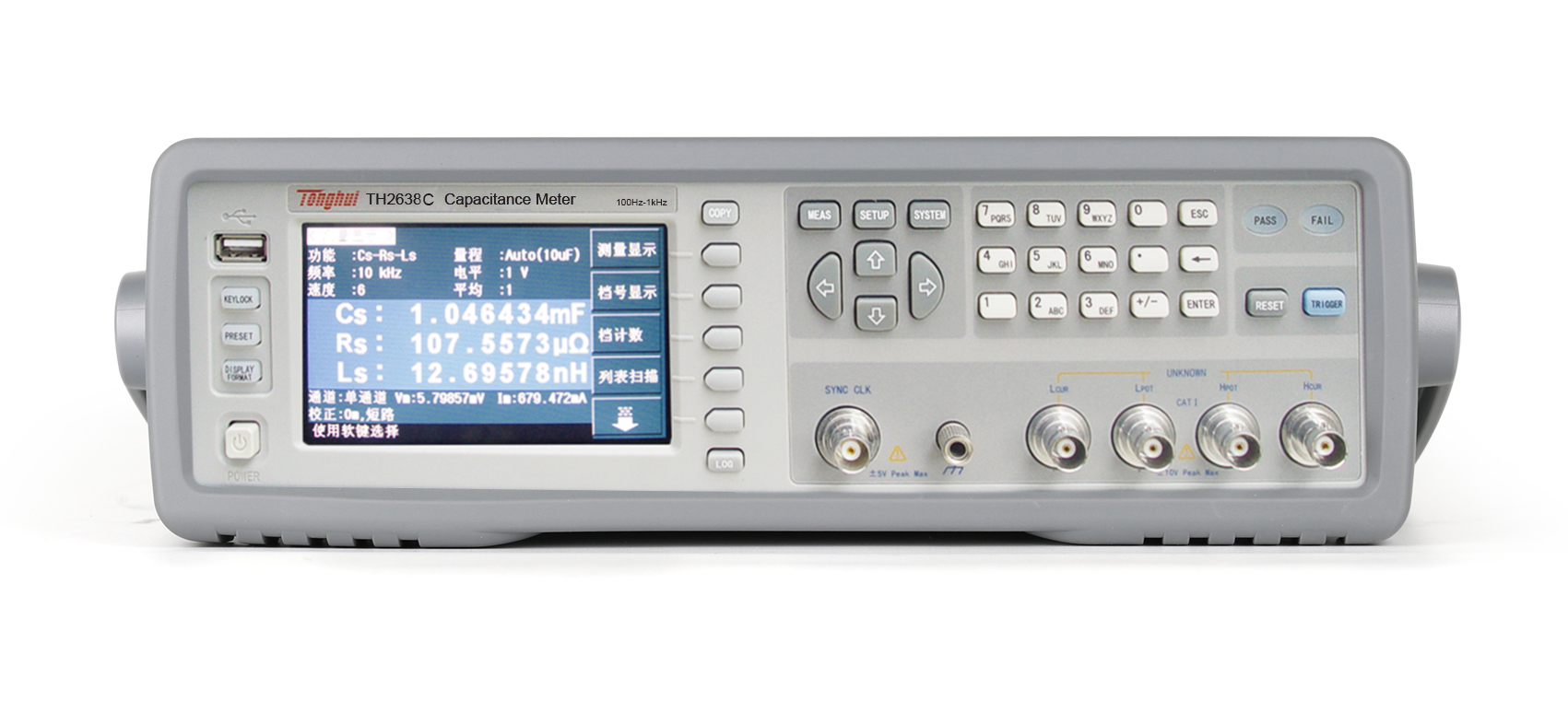

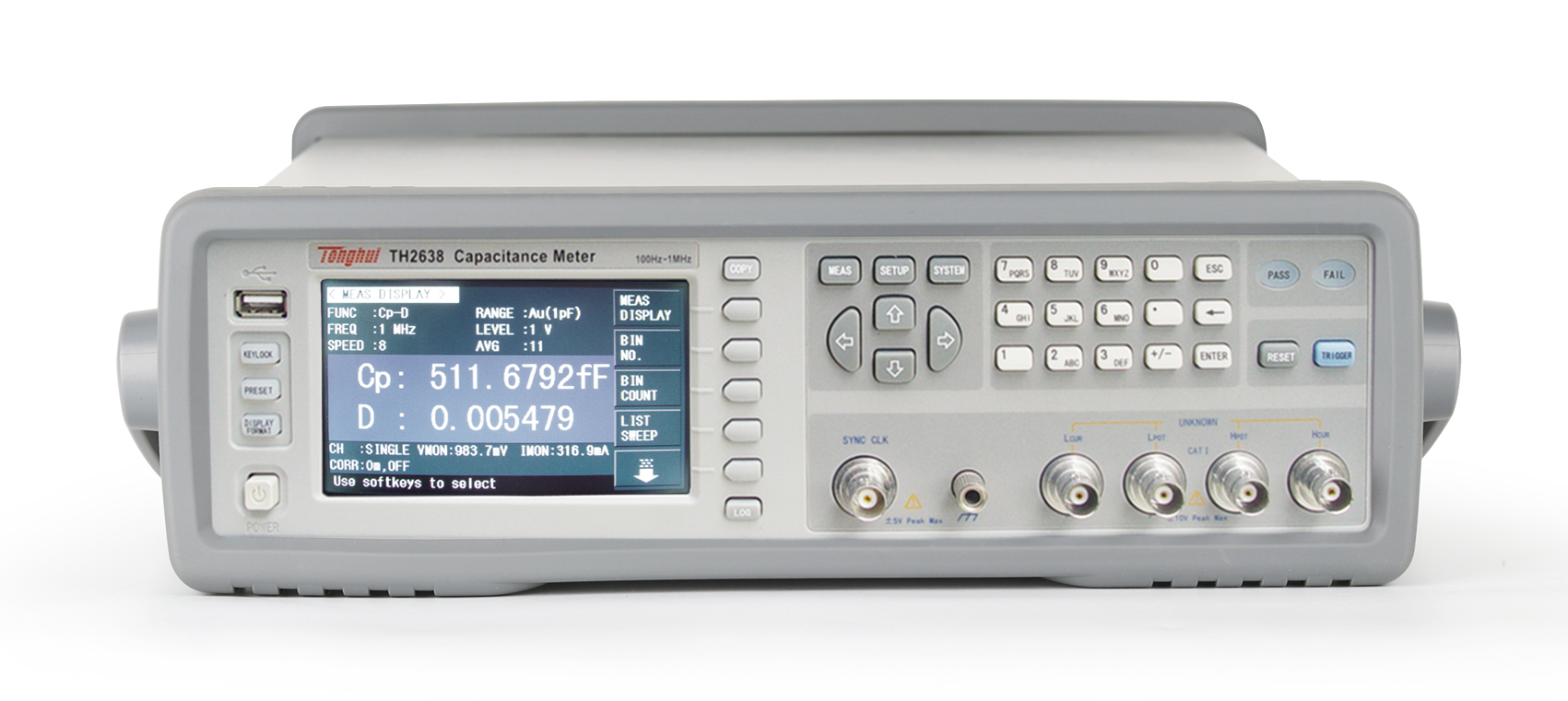

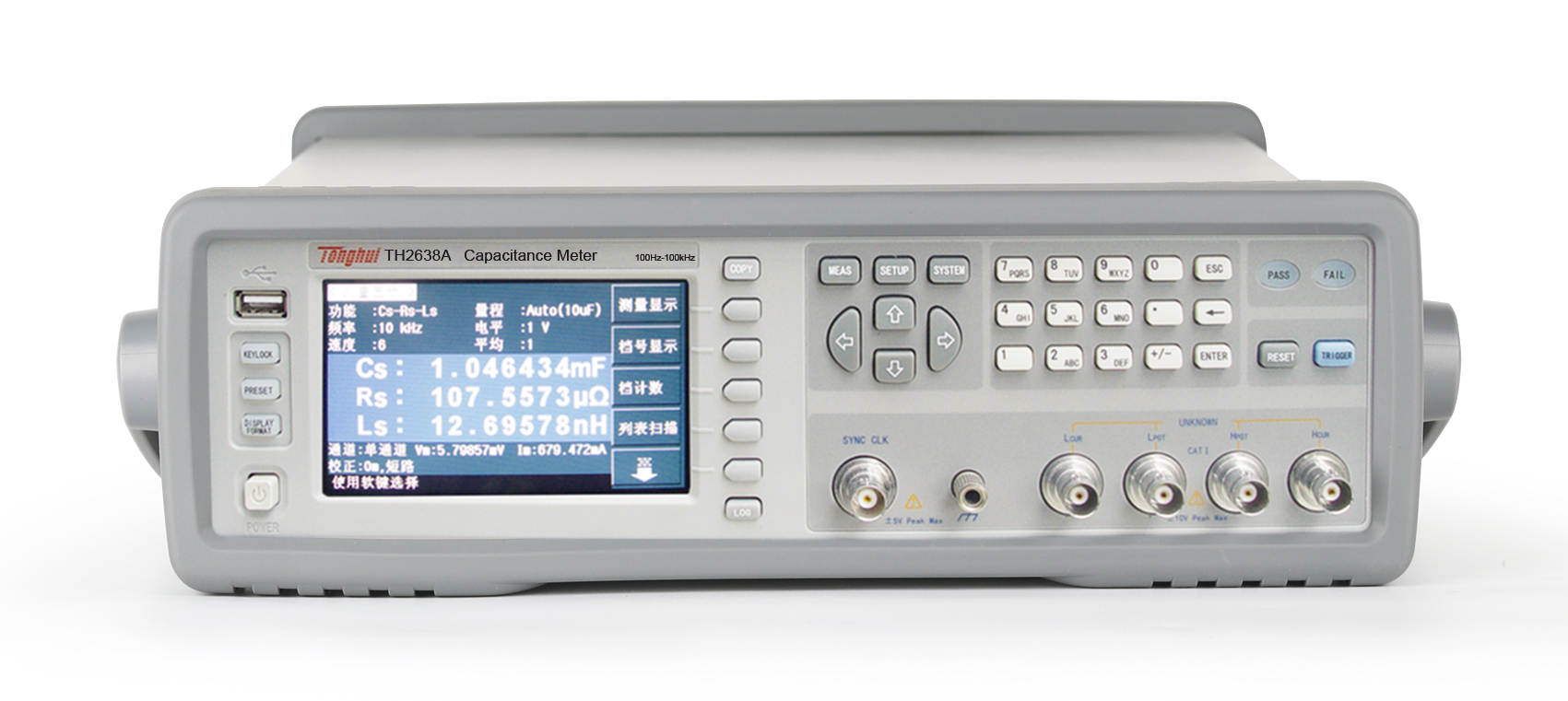

电容表、高精度 LCR 电桥
✅ 选型关键要点
1
测量量程：需覆盖被测电容的标称范围，兼顾微小电容（pF 级）和大容量电容（F 级），避免量程不足或过载损坏仪器，同时预留合理余量以保证测量精度
2
测量精度：精密测量需选择基本精度≥±0.05% 的仪器，重点关注特定测试频率下的精度指标，减少系统误差
3
测试频率：需与电容实际工作频率匹配，如铝电解电容适合 120Hz 测试，陶瓷电容适合 1kHz 及以上频率测试，高频电容需选择支持 100kHz 以上频率的仪器
4
附加参数测量：优先选择可测量损耗因子（D 值）、等效串联电阻（ESR）的仪器，尤其适用于高频滤波、脉冲放电场景的电容检测
5
等效电路模型：支持串联、并联两种等效模型切换，适配不同类型电容的测量需求，低 Q 值电容需重点关注模型适配性
6
校准功能：具备开路、短路校准功能，可消除测试夹具、导线分布参数的影响，提升小电容测量精度
7
接口与兼容性：需与测试环境适配，如生产线测试需具备 USB、RS232 等通讯接口，便于数据自动化管理
💡 温馨提示
2
测试线需选择低噪声屏蔽线，减少电磁干扰
4
高阻抗测量时需注意环境湿度控制，避免漏电流影响
5
选择具备数据导出功能的仪器，便于测试数据追溯和分析
