【产品概述】

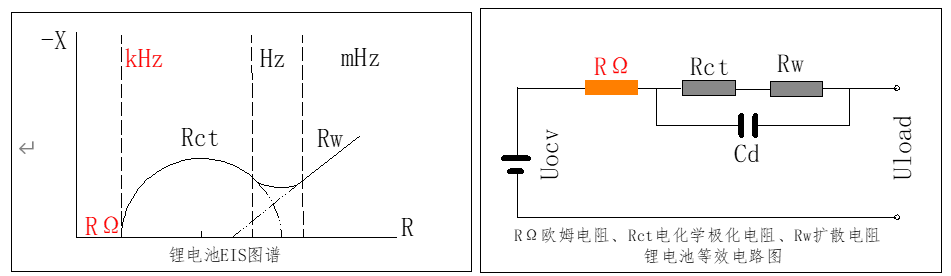

ANBTS7500系列电池测试仪，采用1kHz交流恒流源和四端法测量锂电池交流内阻(ACIR)和开路电压(OCV),交流阻抗分辨率低至0.1uΩ，且具备优秀的抗干扰能力。
ANBTS7500系列测试仪广泛应用于电芯化成分容短段，模组电池包的电池上线筛选以及下线检测等工序。
【产品特点】
■ 高精测试：

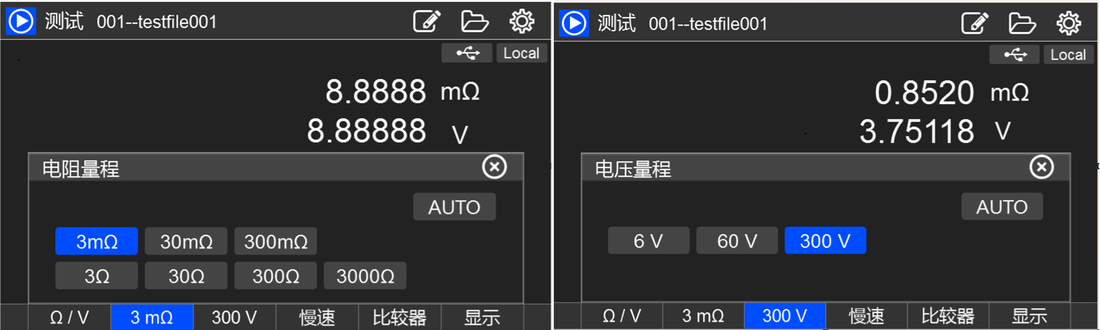

电池内阻0.1uΩ-3.1kΩ，0.5%精度，7档测量。
开路电压10uV-1100V，0.01%精度，多档测量。

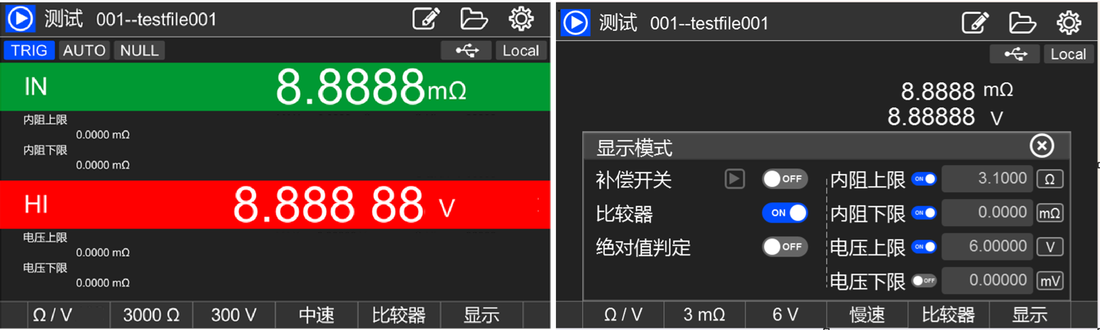

■ 比较器功能：
电池内阻和开路电压具有比较器功能开关，可分别设置电阻和电压的上下限值，补偿测试。
■ 测试可靠：

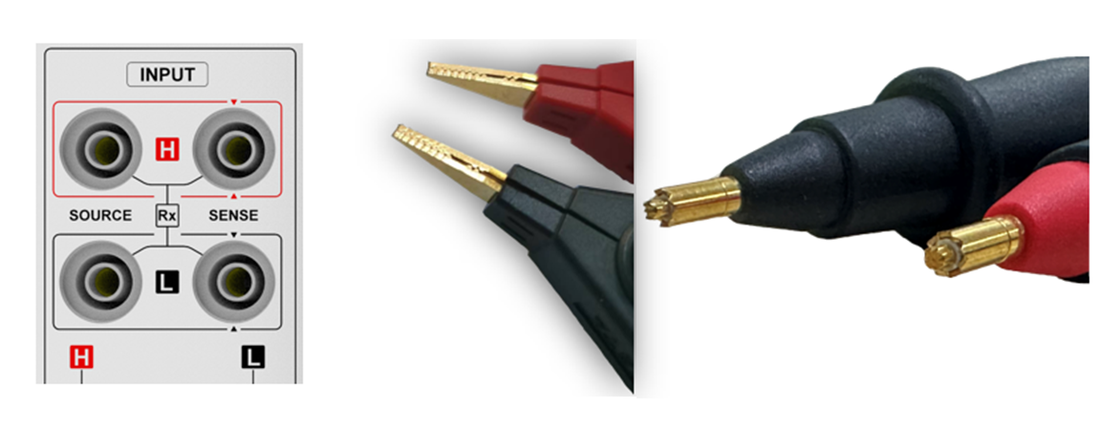

交流四端法测试，4mm直径同轴触点、抗干扰测试电缆。
接触检测功能，程控防火花设计。
■ 使用便捷：

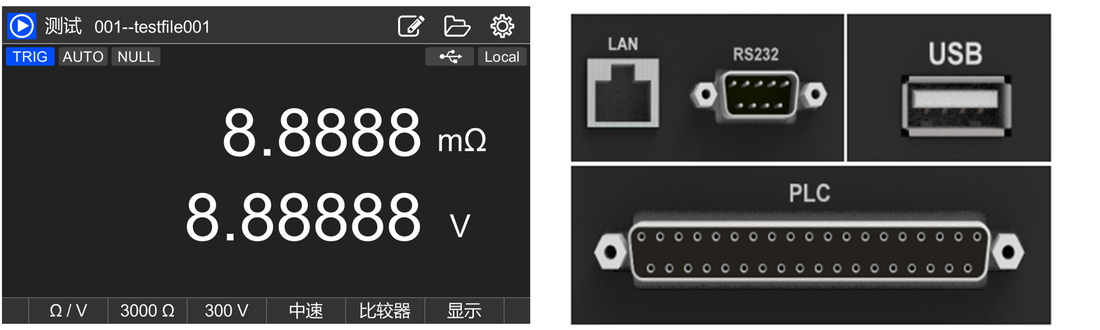

触摸屏操作、视窗菜单。
LAN/RS232通信接口、外部I/0接口、USB数据存储与拷贝。
【应用】
主要应用：锂电池的单电池、电池模组、电池包的生产、入库、出库环节的品质管控
锂电池的单电池、电池模组、电池包的生产、入库、出库环节的品质管控
【技术参数】
|
产品型号 |
ANBTS7520 |
ANBTS7503 |
|
|
功能配置 |
MAX2100V、ACIR |
MAX300V、ACIR |
|
|
交流内阻 |
|||
|
测量方法 |
交流4端子法 |
||
|
电流频率 |
1kHz±0.2Hz |
||
|
电阻量程 |
3Ω、30Ω、300Ω、3000Ω、 |
3mΩ、30mΩ、300mΩ |
|
|
最大示值 |
3.1000Ω、31.000Ω、310.00Ω、3100.0Ω |
3.1000mΩ、31.000mΩ、310.00mΩ |
|
|
电阻分辨率 |
100uΩ、1mΩ、10mΩ、100mΩ |
0.1uΩ、1uΩ、10uΩ |
|
|
测量电流 |
1mA 100uA 10uA |
100mA、10mA |
|
|
电阻精度 |
3 mΩ档：±(0.5% ×读数值 + 10 字) ；3 mΩ以上档：±(0.5% ×读数值 + 5 字) |
||
|
直流电压 |
|||
|
电压量程 |
100V 300V 1000V 2100V |
6V、10V、60V |
|
|
电压分辨率 |
1mv 10mV |
10 μ V、100 μ V |
|
|
最大示值 |
±100.000V ±300.000V ±1000.00V ±2100.00V |
±6.00000V ±10.0000V ±60.0000V |
|
|
电压精度 |
± (0.01% ×读数值 + 3 字) |
||
|
面板功能 |
触屏操作、测试条件存储100组，具备开路侦测、比较器、速度选择、档位选择、功能选择等功能 |
||
|
接口功能 |
RS232、LAN、I/O |
||
|
使用环境 |
使用环境：0℃-40℃、80%rh以下（无凝结）;精度保证环境：23℃±5℃、80%rh以下（无凝结） |
||
|
电源规格 |
AC220V±10%，50Hz/60Hz，20VA |
||
|
外形尺寸 |
213*89*360 |
213*89*300 |
|
