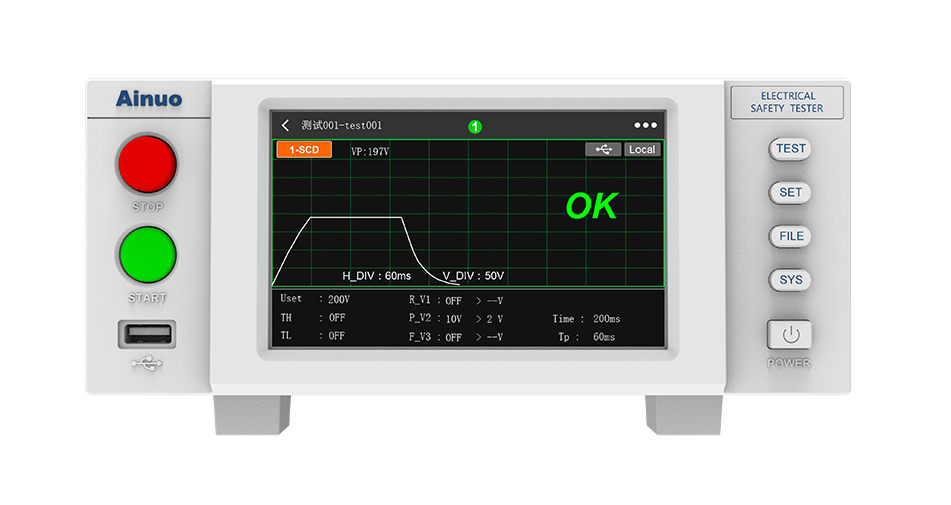

大容量脉冲式锂电池芯短路测试仪ANBTS7202系列

Name: 大容量脉冲式锂电池芯短路测试仪ANBTS7202系列
Brand: Ainuo
SKU: ANBTS7202
Availability: InStock

型号：ANBTS7202

分类国货精品 > Ainuo > 锂电池安规适用行业移动电源新国标、移动电源储能设备、新能源检测、新能源光伏、 AI硬件配套、动力电池检测、液冷散热、光伏制品与新能源、固态电池、固态变压器、新质生产力、智能制造、芯片与半导体、通讯数码电子产品、智能家居电器、工控设备仪器仪表摘要全程监测有效检测绝缘材料电气强度试验绝缘性能测试毫秒级测试地存储测试脉冲短路测试

🔧 我要报修 🧰 保养申请我要询价

用途场景

研发实验室研发、新产品开发、技术研究

生产生产线检测、工艺控制、制造过程监控

品控质量检验、来料检测、成品测试

合规认证计量检测、仪器校准、精度验证

教学实训教学实验、技能培训、实训演示

维修设备维修、故障诊断、维护保养

规格参数

【产品概述】

　　艾诺公司ANBTS7202系列大容量脉冲式锂电池芯短路测试仪，采用阶梯脉冲升压方式，通过实时、全程监测电压的微小跌落，有效检测出锂电池芯因隔离膜破损、褶皱、穿孔、异物和毛刺等原因造成的绝缘短路、微短路等不合格电芯和可疑电芯。(阶梯脉冲升压方式，满足、ISC2110-1、EC60243-1.ASTMD149-2009《绝缘材料电气强度试验方法》)

　　ANBTS7202系列广泛应用于叠片、卷绕、电芯装配以及注液前等工序，适用于100nF-100000nF静态容值的注液前锂电池芯的正极极片与负极极片之间，以及正极极耳、负极极耳与电芯外壳之间的绝缘性能测试。

【产品特点】

　　※ 全程监控：阶梯脉冲波形实时、全过程监测，有效识别局部微短路放电;

　　※ 高速度：毫秒级测试速度，检测效率高;

　　※ 宽量程：输出电压50~1000v可调，等效容值100~ 100000nF;

　　※ 数据存储：本地存储测试数据、测试波形，并且支持U盘导出;

【应用】

主要应用：有效检测出锂电池芯因隔离膜破损、褶皱、穿孔、异物和毛刺等原因造成的绝缘短路、微短路等不合格电芯和可疑电芯

　　有效检测出锂电池芯因隔离膜破损、褶皱、穿孔、异物和毛刺等原因造成的绝缘短路、微短路等不合格电芯和可疑电芯

【技术参数】

产品型号	BTS7202		BTS7202X
功能配置	阶梯脉冲短路
脉冲短路测试【选配三通道】
输出电压	范围：（50~ 1500）VDC，分辨率：1V，误差：±（1%×设定值+2V）；	范围：（50~ 1000）VDC，分辨率：1V，误差：±（1%×设定值+2V）
测试时间	范围：10ms～3000ms；分辨率：1ms；误差：±（0.5%的设定值+2ms）
判断参数	上升跌落V1（0~100%）、保持跌落V2（0~100%）、放电跌落V3（0~100%）、分辨率0.1V
电芯静电容量	0-500nF，500nF-15000nF	0-500nF，500nF-20000nF，20000nF-300000nF，
其它规格
供电电源	AC220V±10%，47～63Hz
显示操作	LCD、5吋彩显、触摸屏
输出接口	RS232C、LAN 、PLC、USB（U盘数据存储）
外形尺寸mm（W×H×D）	21388360	300133380
