规格参数

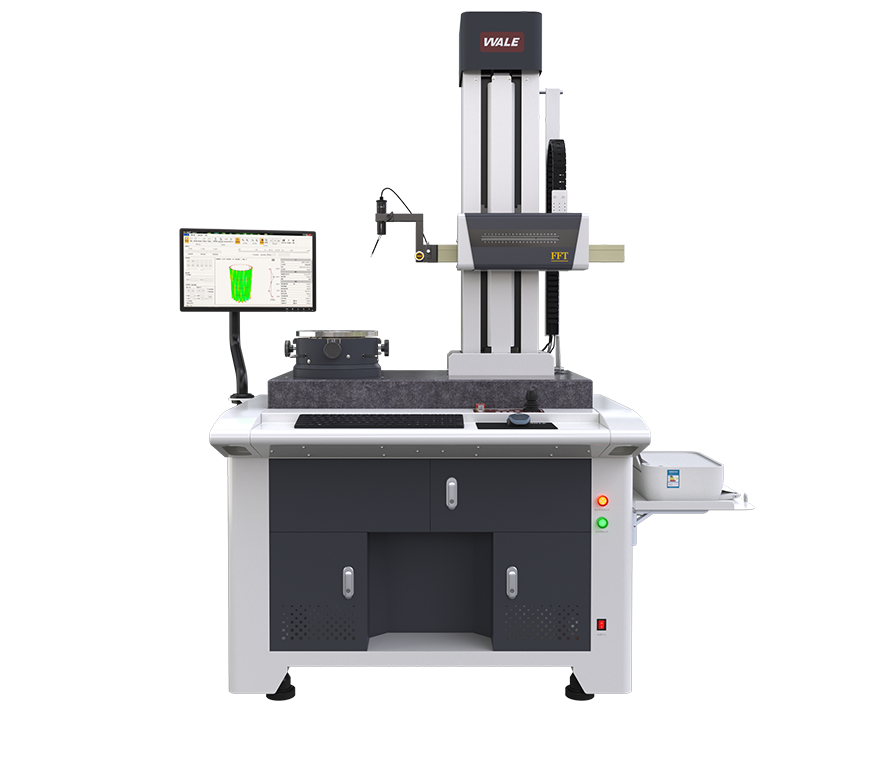

产品介绍
多阶谐波动态分析、实时智能诊断，操作高效便捷。
丰富的测量功能，可满足圆度、同轴度、同心度、平⾯度、径向单跳动、平行度、垂直度等多参数测量需求。

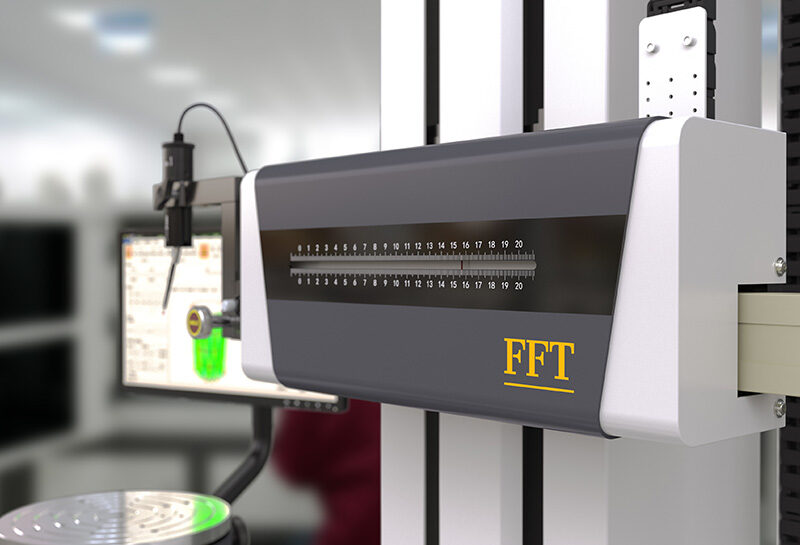

圆柱度仪的水平臂及立柱，均采用了精密研磨技术，从而保证运动及采集精度。
R轴及Z轴均采用高精度光栅传感器，精密的计数单元为采集分析提供了有力保障，定位更加精准，分析更加准确。
产品参数
| 项目 | 参数名称 | FFT-CYM |
| 谐波分析 | 分析波段 | 1-512upr |
| 回转轴系 | FFT max1 | 0.03μm |
| FFT max2 | 0.02μm | |
| FFT max3 | 0.01μm | |
| 旋转速度 | 6rpm | |
| 最大测量直径 | 300mm | |
| 最大工件直径 | 450mm | |
| 传感器 | 传感器量程范围 | ±500μm |
| 传感器分辨率 | 最高0.001μm | |
| 水平臂 | 水平移动范围 | 165mm |
| 水平凸出量 | 25mm | |
| 圆周检测器 | 圆周采样点数 | 16384 |
| 圆周分度精度 | 2/10000 | |
| 隔振系统 | 隔振方式 | 全频带隔振 |
