规格参数
产品介绍

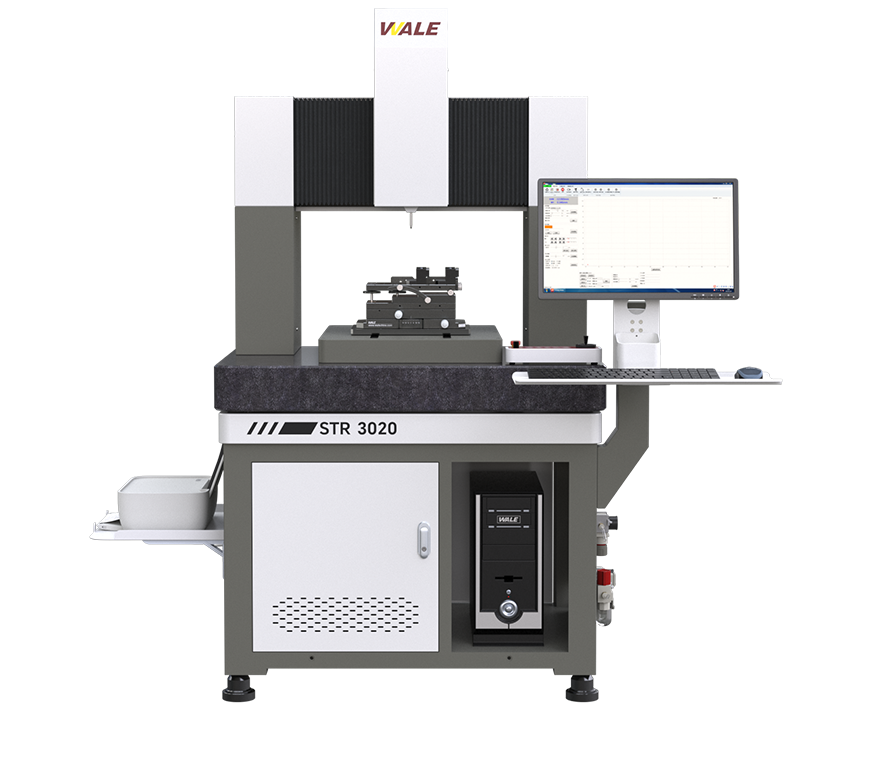

龙门式结构,融合先进力学原理和现代机构理念,独特设计享科学测量路径,具备超强稳定性。
装配大行程移动式精密气浮导轨,高精度、低摩擦,长寿命特点赋予STR3020经久耐用的设备特性,为更大尺寸工件提供精准新选择。

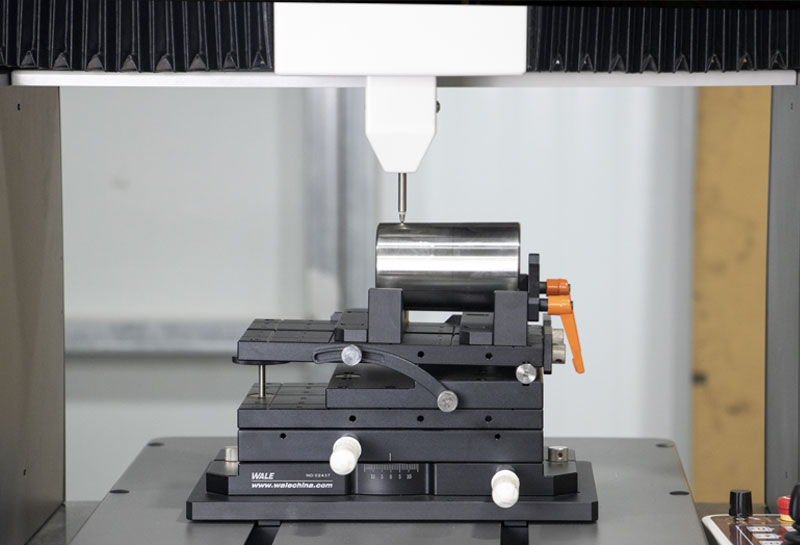

测量高效,测量速度最快叫达10mm/s!相比于传统测量方式,測量速度实现跨越式增长,以风电滚子150mm长为例,如采用传统轮廓仪测量,测量时间需5分钟,该方案仅需15秒!
产品参数
| 型号 | STR3020 | |
| 测量范围 | X轴 | 300mm |
| Z轴 | 150mm | |
| Z1轴 | ±2mm | |
| 移动速度 | X轴 | 30mm/s |
| Z轴 | 25mm/s | |
| 导轨直线度 | X轴 | 0.25μm/100mm |
| 分辨率 | Z1轴 | 0.05μm |
| 测量方向 | 单向 | |
| 测量速度 | 0.1-10mm/s | |
| 自动程序测量 | 有 | |
| 自动标注功能 | 有 | |
