规格参数
产品简介
UT-PA2000是针对高频测量设计的有源单端探头，集成了当今高速探头所需的许多特性，特别在数字系统设计及信号完整性测试中，其1MΩ输入阻抗和极低的输入电容 （≤1.3pF）给被测设备提供了超低负载。UT-PA2000拥有 2GHz的测试带宽，上升时间≤175ps，±4V的动态范围，兼顾小信号测量能力。UT-PA2000可以更准确、快速地获取到电路中的信号信息，有助于提高工程师工作效率和准确性。
适配：MSO8000HD、MSO7000X、UPO7000L、MSO5000HD、MSO3000HD、MSO3000X系列

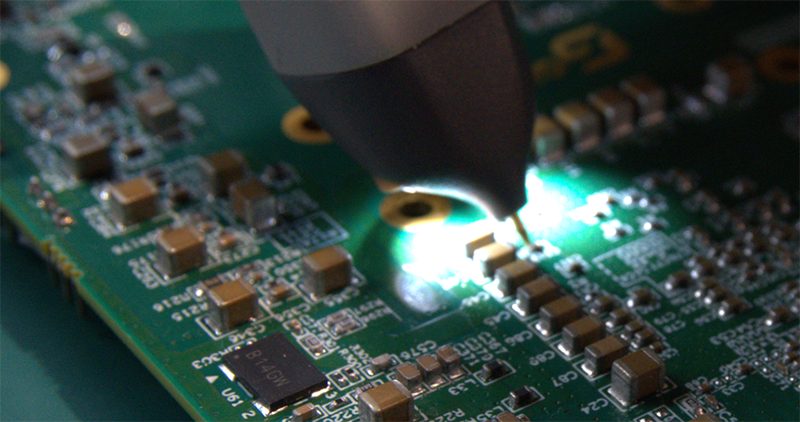

卓越的机械设计
用于测试小型电路元件的紧凑型探头头部
多种柔性连接DUT的附件
独特的探头头灯设计

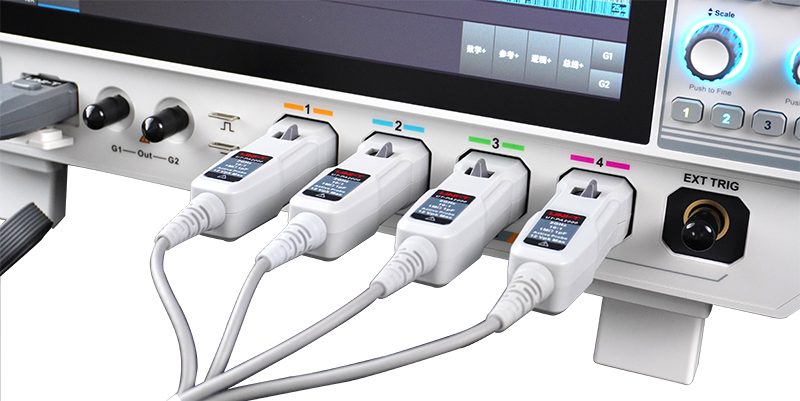

易用的探头接口
采用优利德标准示波器接口供电，无需外部电源。
适配MSO8000HD、MSO7000X、MSO8000X、UPO7000L、MSO5000HD、MSO3000HD、MSO3000X系列

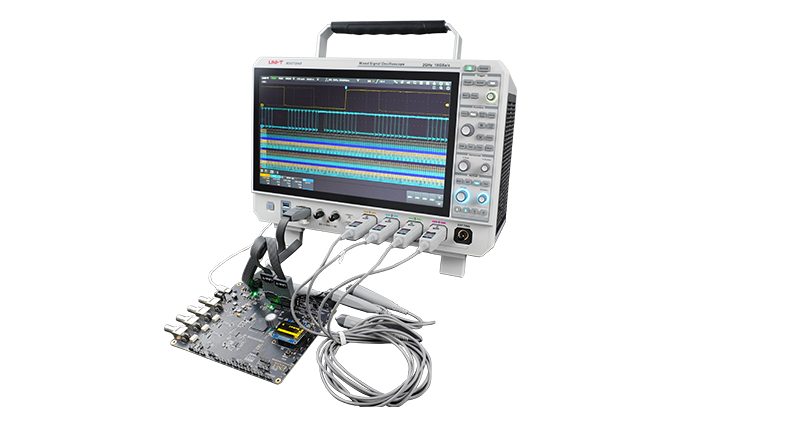

广泛的信号测试应用
高速串行协议分析
信号完整性分析
协议一致性分析
∞
型号与技术参数
| 探头类型 | 有源单端探头 |
|---|---|
| 带宽 | 2GHz(-3dB) |
| 上升时间 | ≤175ps |
| 衰减比 | 10:1 ±5% |
| 输入电阻 | 1MΩ ±2% |
型号对比
| 型号 | 探头类型 | 带宽 | 上升时间 | 衰减比 | 输入电阻 |
|---|---|---|---|---|---|
| UT-PA2000 | 有源单端探头 | 2GHz(-3dB) | ≤175ps | 10:1 ±5% | 1MΩ ±2% |
产品视频
UT-PA2000/1000系列 有源单端探头
