UTG9000T+系列是旗舰级函数/任意波形发生器，以极致性能满足严苛测试需求。采用先进DDS技术，输出频率高达500MHz（UTG9504T+），350MHz（UTG9354T+），满足高速数字与通信应用。优利德自主Ultra Arb（UA）技术保证信号极致纯净与精度，实现万分之一斜波对称性精度，10Hz超低频仍完美如初，性能较国外同级产品提升10倍。国内独家支持脉冲波频率调制，提供幅度与频率双维自由度。通道隔离度达近端87dB、远端124dB行业顶尖水平，四通道支持任意耦合、合并与跟踪，配合优化的IQ模式，为无线通信与雷达仿真提供强大支持。全性能四通道设计，从功率器件多脉冲测试到通信系统多音信号分析，一台设备即可完成过去需要一个系统的工作。
极致信号精度

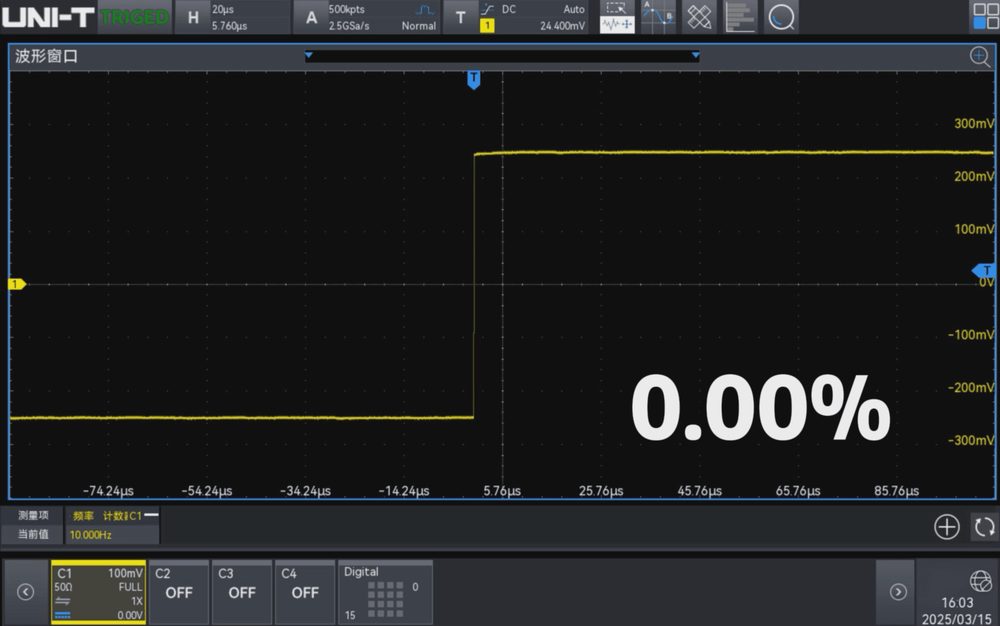

万分之一的惊人对称性精度
即便在低至10Hz的超低频下，线性度依然完美。确保输出的每一个信号都具备值得信赖的基准精度，树立信号精准度典范。
卓越的通道隔离度

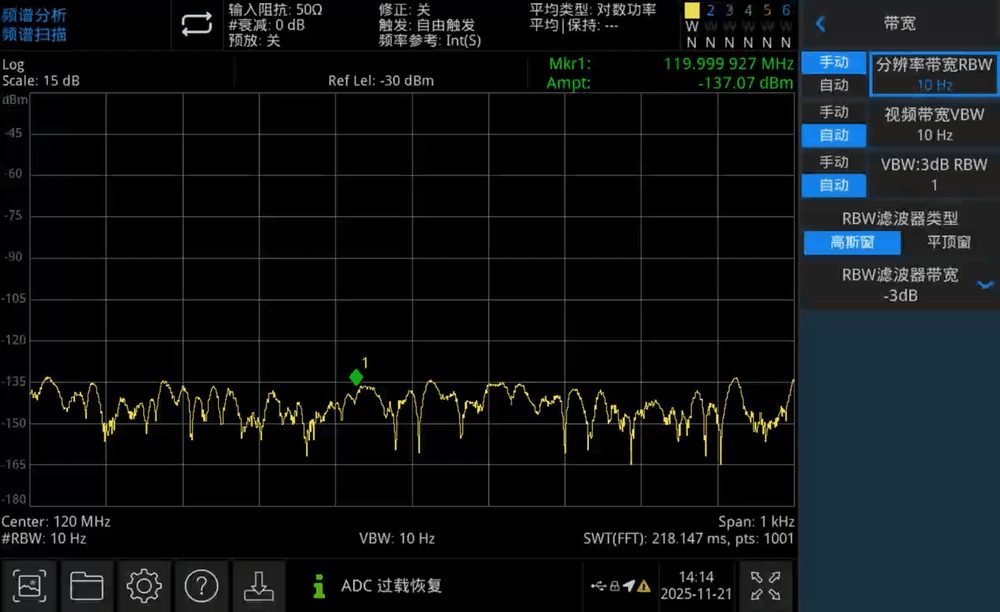

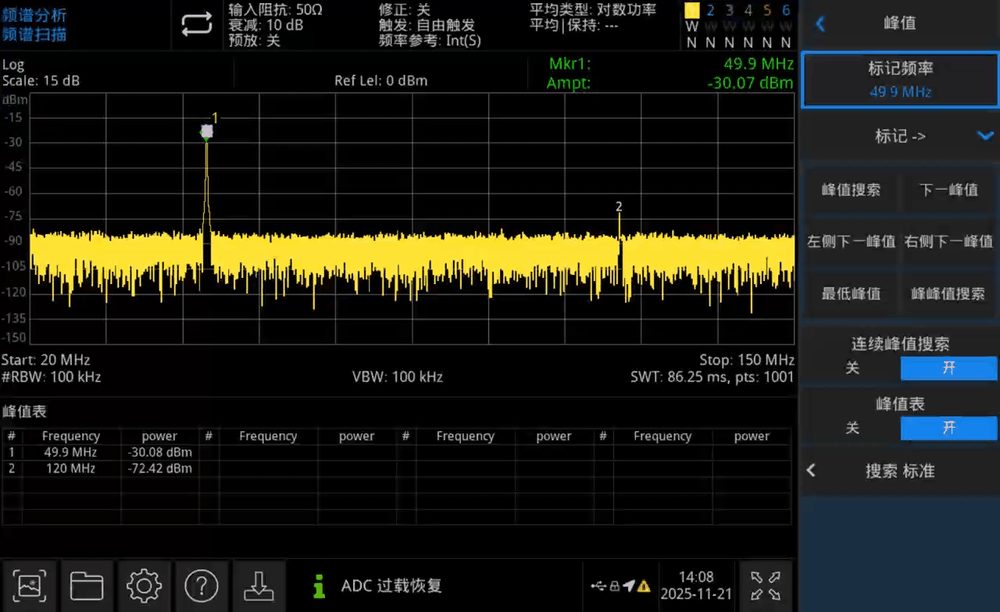

凭借卓越的硬件设计，打造极致纯净的信号环境，通道隔离度高达近端87dB和远端124dB，稳居行业领先水平。多通道复杂测试时通道间串扰被降至最低，确保测量结果绝对真实、可靠。
脉冲波频率调制
国内独家支持脉冲波频率调制

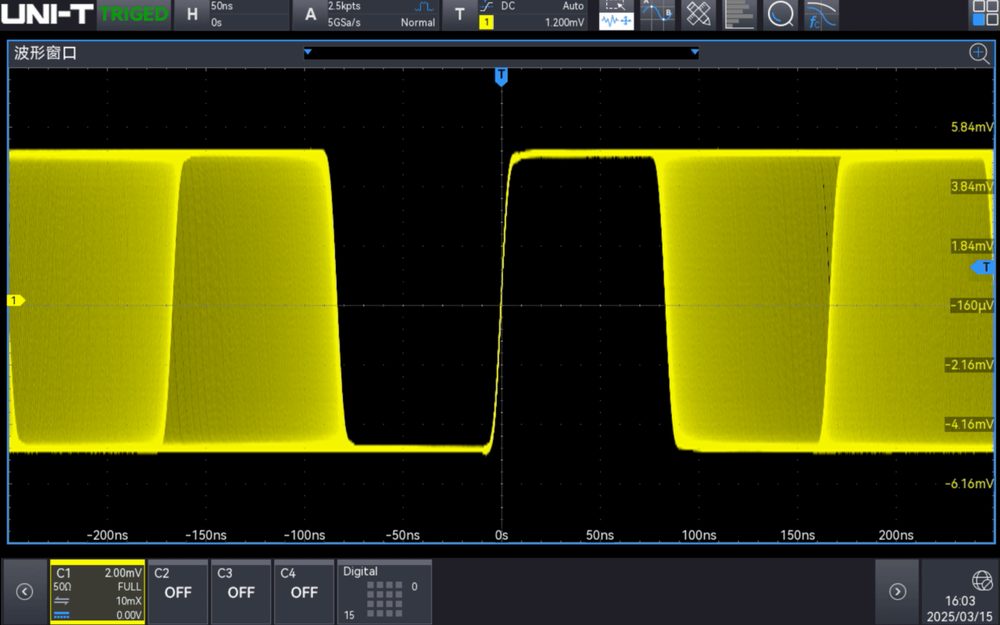

在脉冲波输出上获得幅度与频率调制的双维自由度。突破传统脉冲调制技术局限，为开关电源测试、新材料测试等领域提供独一无二的信号仿真新工具。
全性能四通道系统
全系列标配四个独立全性能通道，支持任意耦合、合并、开关联动，并可一键同步跟踪。
特别优化的IQ模式为无线通信与雷达仿真提供原生基带信号支持，一台设备即可完成以往需要整个系统的工作。
本机表达式编辑

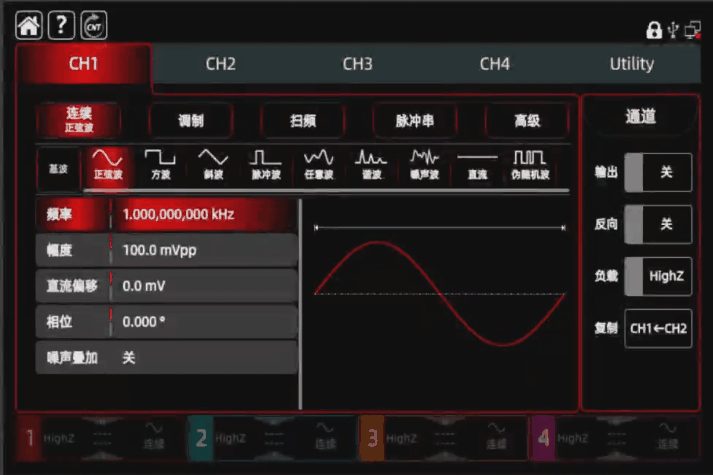

独创本机表达式编辑功能，无需连接电脑或学习复杂软件，只需在仪器端像书写数学公式一样输入基于三角函数的表达式，即可直接生成复杂信号，将测试时间从数小时缩短至几分钟。
内置高级波形功能
面对日益复杂的测试场景，我们内置了强大的高级波形功能。
无论是功率器件的多脉冲测试，通信系统的多音信号线性度分析，还是雷达卫星的IQ基带信号，甚至是用于误码率测试的码型输出，您都可以快速适应。我们研发了应对现实挑战的‘信号库’，让您快速投入核心研发。
本机支持手绘任意波
创新性地将波形编辑的自由度提升至全新高度。用户可直接在10.1英寸触摸屏上自由插入标准波形、编辑现有波形、手动绘制自定义波形，或通过公式生成任意复杂信号，全程无需连接电脑或使用外部软件。这一设计真正实现了"波形无界，创新随心"的理念，让工程师的创意能够直接在仪器上转化为精确信号，大幅简化测试流程，加速创新验证。
型号与技术参数
| 最高输出频率 | 500MHz |
|---|---|
| 最高采样率 | 2.5GSa/s |
| 垂直分辨率 | 16bit |
| 通道数 | 4 |
| 最大任意波长度 | 128Mpts |
| 硬件频率计 | 8位 |
| 屏幕触控 | √ |
型号对比
| 型号 | 最高输出频率 | 最高采样率 | 垂直分辨率 | 通道数 | 最大任意波长度 | 硬件频率计 | 屏幕触控 |
|---|---|---|---|---|---|---|---|
| UTG9504T+ | 500MHz | 2.5GSa/s | 16bit | 4 | 128Mpts | 8位 | √ |
| UTG9354T+ | 350MHz | 2.5GSa/s | 16bit | 4 | 128Mpts | 8位 | √ |
产品视频
常见问答
UTG4000A信号源如何输出2路波形相反，相位不同的信号？
2.将CH1通道输出设置为反相，即CH1和CH2输出极性相反。
UNI-T各系列信号源的输出幅值是多少？
为什么任意波文件不能保存？
一旦将输出阻抗设置为“高阻抗”，过一会又恢复到50Ω
UNI-T信号源电源接入口与BNC输出端是否导通，绝缘接地最大42Vpk指的是？
信号源的频率精度, 幅度精度, 平坦度是指？
（输出频率-输出频率（Hz）x 老化率（ppm/年）x 自上次校准以来的时间）/输出频率
幅度精度: 信号发生器的输出幅度跟设定幅度的比值
平坦度: 一个频率变换到另一个频率时幅度的变化称为平坦度。（一般以1kHz为典型值对比）
幅度从一个频率到另一个频率的改变越小，输出就越平坦。
幅度从一个频率到另一个频率的改变越大，输出就越不平坦。
如何使用UTG2000B系列的延迟功能；如: 一個脈衝訊號作為觸發，並設定的延遲功能，當脈衝訊號輸入 UTG-2062B 後，希望 CH1 能立即作動，而 CH2 則依據延遲設定的時間，在２～３個毫秒後才作動。如果可以該如何設定？
UTG2062B 设置:
CH1脉冲串模式，调制源外部, 延迟0秒。
CH2 脉冲串模式， 调制源外部， 延迟2ms。
示波器选择单次触发。
屏幕无显示（黑屏）?
1.检查电源是否接好。
2.检查后面板的电源开关是否接好和置“I”。
3.前面板的电源开关是否接好。
4.重新启动仪器。
5.如果仍然无法正常使用本产品，请与经销商或当地办事处联系，让我们为您服务。
无波形输出?
1.检查 BNC 电缆与通道输出端是否正确连接。
2.检查按键 CH1 或 CH2 是否打开。
3.将仪器当前设置保存到 U 盘后“恢复出厂设置”，然后重新启动仪器。
4.如果仍然无法正常使用本产品，请与经销商或当地办事处联系，让我们为您服务。
不能正确识别 U 盘？
2.确保使用的是 Flash 型 U 盘设备，本仪器不支持硬盘型 U 盘设备。
3.重新启动仪器，再次插入 U 盘是否能正常工作。
4.如果仍然不能正确认别U盘，请与经销商或当地办事处联系，让我们为您服务。
保养和清洁维护.
请勿把仪器储存或放置在液晶显示器会长时间受到直接日照的地方。小心: 请勿让喷雾
剂, 液体和溶剂沾到仪器或探头上，以免损坏仪器或探头。
(2)清洁
根据操作情况经常对仪器和探头进行检查。按照下列步骤清洁仪器外表面:
请用质地柔软的布擦试仪器和探头外部的浮尘。清洁液晶显示屏时，注意不要划伤透明
的 LCD 保护屏。
用潮湿但不滴水的软布擦试仪器，请注意断开电源。可使用柔和的清洁剂或清水擦洗。
请勿使用任何磨蚀性的化学清洗剂，以免损坏仪器或探头。
警告: 在重新通电使用前，请确认仪器已经干透，避免因水分造成电气短路甚至人身伤害。
使用扫描功能时，同步输出会怎样？ 它会跟随扫描频率吗？
如何生成一个10Mhz接20Mhz再到40Mhz的波形？
第1段: 10MHz正弦波，持续1秒。
第2段: 20MHz正弦波，持续1秒。
第3段: 40MHz正弦波，持续1秒。
导入波形文件至UTG2062X
将保存波形文件（.arb格式.Bsv）的U盘插入信号源。
按 Arb → Load，选择文件并载入。
按 Output 键启动分段波形输出。
2.使用扫频模式
SUM总和调制指的是什么？
设备管理器ArbEditor不会保存波形。给出错误
信号源的内阻是多少？
如何连接web？
设备管理器arb编辑器加载错误，丢失文件？
输出79MHz，50mVpp的方波和脉冲波波形为什么不一致？
1.设计目的
方波的核心要求是输出的稳定与标准，1.4ns的边沿时间是确保在所有频率下都具备良好的一致性，避免因边沿过快而引发系统过冲, 振铃等问题。
脉冲波的核心要求设置的速度与灵活，用于需要精确触发或高速开关的场景，因此提供可调的边沿时间（最小1ns）。
2.内部硬件路径：
方波的硬件电路通过经过一个固定的“整形”滤波电路，为了优化波形纯度，边沿时间固定1.4ns（典型值）。
脉冲波的硬件电路通常避开了固定滤波，使用一条更直接的信号路径，从而实现更快的可调边沿时间。
信号发生器有哪些类型？
任意波信号发生器：可生成用户自定义的、几乎任何形状的电信号波形
射频模拟信号发生器：生成高稳定 CW 信号，输出简单模拟调制信号 AM/FM/PM
射频矢量信号发生器：生成带有复杂数字调制的射频信号（如 QPSK、16-QAM、OFDM、5G NR、Wi-Fi 等）
可以同步多台函数/任意波信号发生器吗？
什么是函数信号发生器？
DDS模式信号生成和逐点模式生成的区别？
频率 = 采样率 ÷ 波形点数。自动计算，不可直接“任意调节频率”。
为什么通道耦合无法使用？
开启了幅度限制功能
