用途场景
规格型号价格
| 型号 | 规格/配置 | 单位 | 价格 | 批发价 | 备注 |
|---|---|---|---|---|---|
| UT5452 | 5.0 英寸电容触摸屏 / 5kV/100mA / 6kV/10mA / 6kV/50GΩ | 台 | 登录可见 | 登录可见 | 源站未税参考价 |
| UT5440 | 5.0 英寸电容触摸屏 / 5kV/40mA / 6kV/10mA / 6kV/50GΩ | 台 | 登录可见 | 登录可见 | 源站未税参考价 |
| UT5451 | 5.0 英寸电容触摸屏 / 5kV/100mA / 6kV/10mA / 6kV/50GΩ | 台 | 登录可见 | 登录可见 | 源站未税参考价 |
| UT5430 | 5.0 英寸电容触摸屏 / 5kV/40mA / 6kV/10mA / 6kV/50GΩ | 台 | 登录可见 | 登录可见 | 源站未税参考价 |
规格参数
产品简介
UT5400系列集交流耐压测试、直流耐压测试、绝缘阻抗测试、交流接地阻抗测试及导通电阻测试五大功能于一体，交流耐压测试高达5kV/100mA，绝缘阻抗测试高达6kV/50GΩ，电压电流精度高达1%，分辨率高达1V/0.1nA, 测量速度最快仅需0.1s，整机采用多重安全保护设计，可高精度、快速、安全地对电子设备和元件进行多种电气参数测试分析。

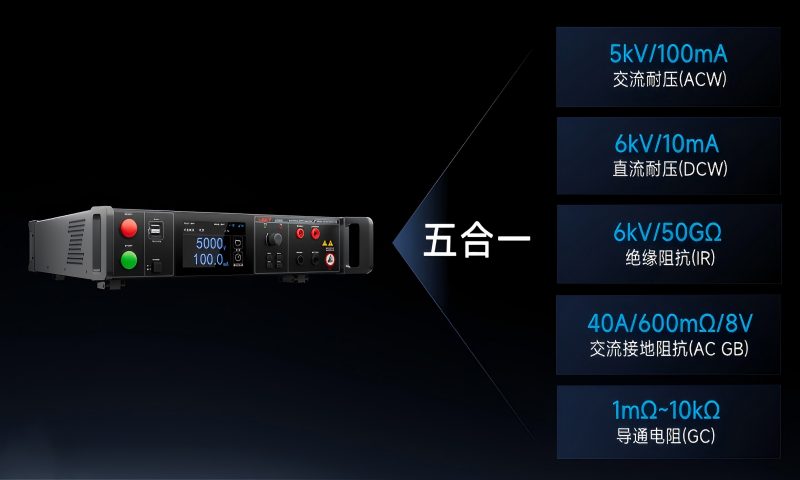

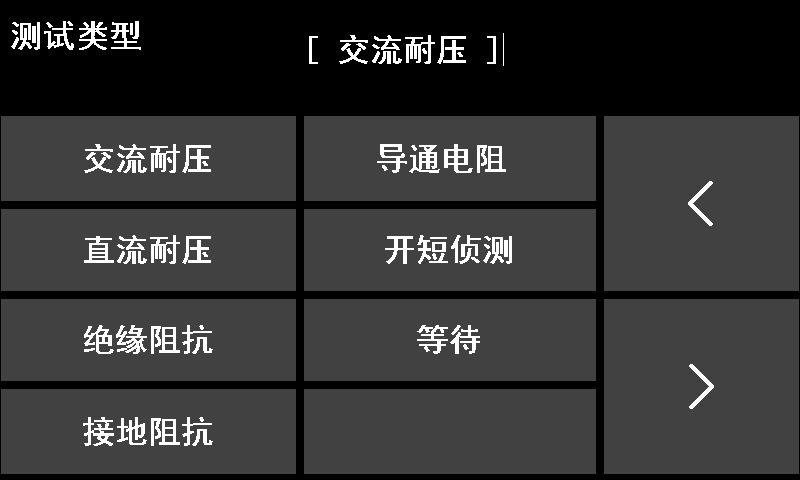

五合一测试功能
-交流耐压测试(ACW)：5kV/100mA
-直流耐压测试(DCW)：6kV/10mA
-绝缘阻抗(IR)：6kV/50GΩ
-交流接地阻抗(AC GB)：40A/600mΩ/8V
-导通电阻(GC)：1mΩ~10kΩ
人机交互
5.0英寸电容触摸屏
前后面板输入
丰富的接口：RS232/485、USB Host、LAN、Handler、Barcode
标准协议：SCPI、ModBus
多重保护更安全
采用多重安全保护设计
独立的触电保护电路
能够立即切断高压输出，确保使用安全
具有触电保护、短路保护、过温保护及上下限判定功能

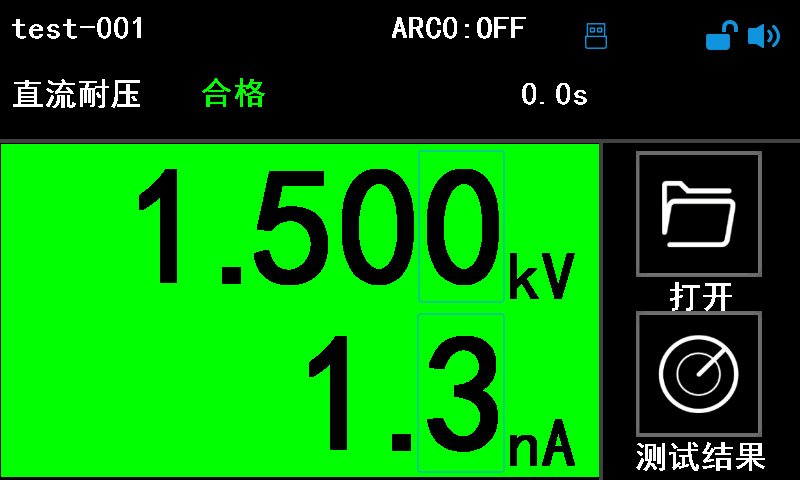

高精度！高分辨率！
电压电流精度：1%
电压电流分辨率高达：1V/0.1nA
最快测量速度：0.1s

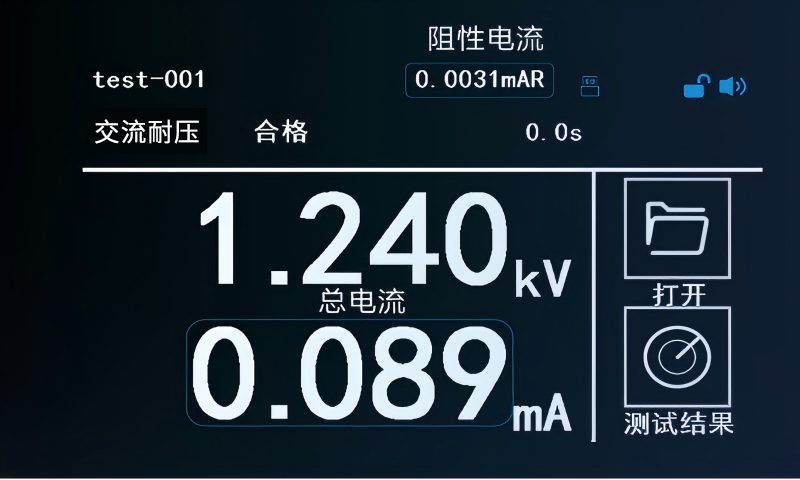

交流耐压真实电流
可以实时显示总电流与阻性电流
更准确、全面地评估产品的绝缘性能

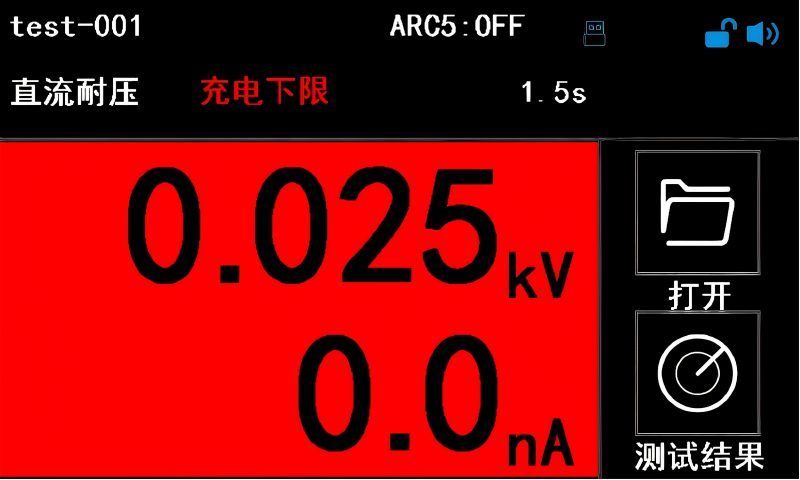

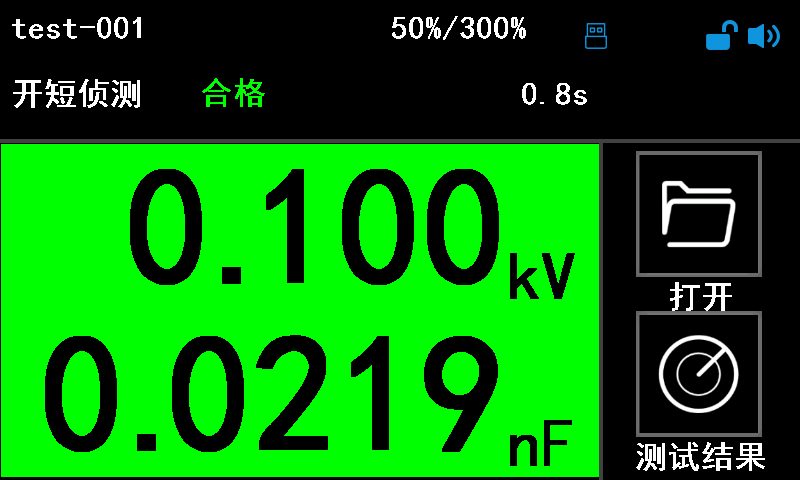

支持开短路侦测和充电限值
支持开短路侦测
可快速准确地判断开路/短路情况
用户可自行设定电流上/下限值
检测到超限电流，耐压仪声光报警

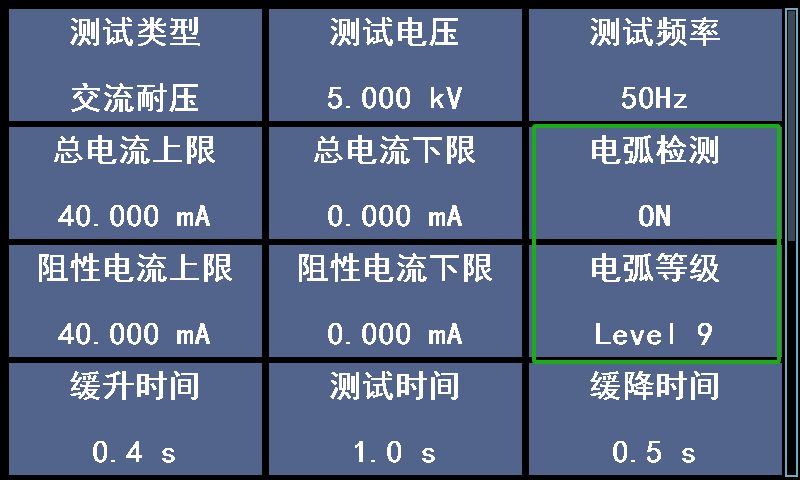

9等级电弧侦测功能
-精确检测电弧放电
-量化评估放电强度
-定位潜在绝缘缺陷
-满足不同产品测试需求
电弧大小可划分为九个等级，方便用户进行定性比较

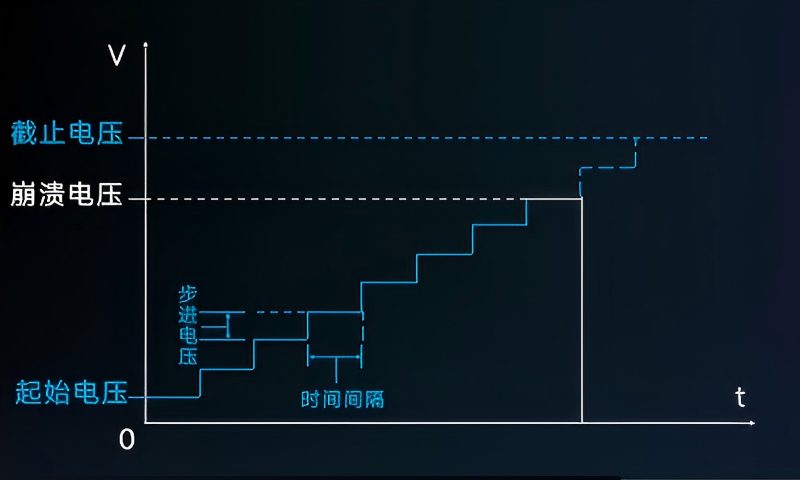

崩溃测试
-可以检验极限承受能力
-支持自动升压崩溃电压检测
-方便评估产品可靠性、稳定性及绝缘性能安全边际，验证保护机制有效性

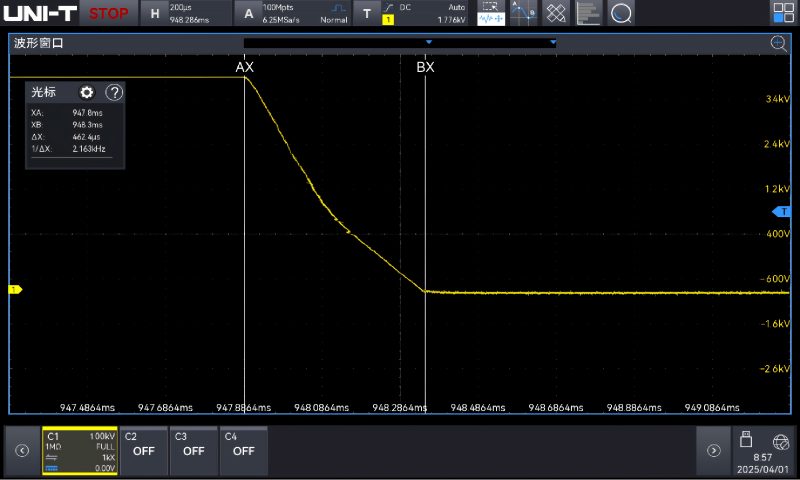

直流快速放电
-具有直流快速放电功能
-空载放电时间＜50ms
-可保障使用安全，提高测试效率

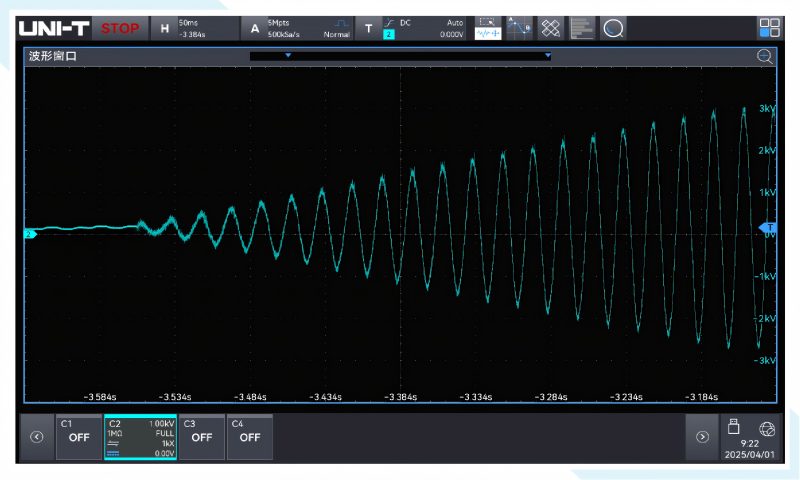

可调时间
上升：0.1~999.9s
下降：0.1~999.9s
可调电压输出的时间，避免被测物受瞬间高压影响或损坏

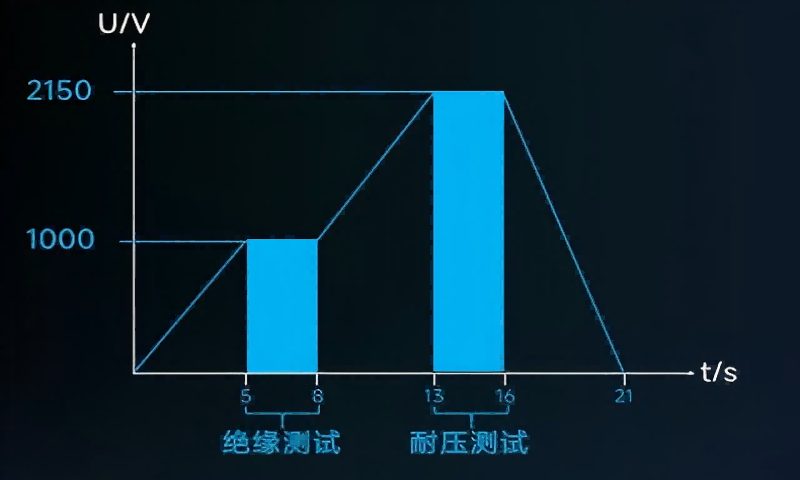

不间断电压调整
搭载不间断电压调整功能
ACW/DCW/IR步骤切换
可满足逐步升压及循环电压交替老化的测试需求
型号与技术参数
| 显示 | 5.0 英寸电容触摸屏 |
|---|---|
| 交流耐压（ACW） | 5kV/100mA |
| 直流耐压（DCW） | 6kV/10mA |
| 绝缘阻抗（IR） | 6kV/50GΩ |
| 交流接地阻抗（AC GB） | 40A/600mΩ/8V |
| 导通电阻（GC） | 1mΩ~10kΩ |
| 标配接口 | RS232/RS485、USB Host、LAN Handler、Barcode |
型号对比
| 型号 | 显示 | 交流耐压（ACW） | 直流耐压（DCW） | 绝缘阻抗（IR） | 交流接地阻抗（AC GB） | 导通电阻（GC） | 标配接口 |
|---|---|---|---|---|---|---|---|
| UT5452 | 5.0 英寸电容触摸屏 | 5kV/100mA | 6kV/10mA | 6kV/50GΩ | 40A/600mΩ | 1mΩ~10kΩ | RS232/RS485 USB Host、LAN Handler Barcode |
| UT5440 | 5.0 英寸电容触摸屏 | 5kV/40mA | 6kV/10mA | 6kV/50GΩ | 40A/600mΩ | 1mΩ~10kΩ | RS232/RS485 USB Host、LAN Handler Barcode |
| UT5451 | 5.0 英寸电容触摸屏 | 5kV/100mA | 6kV/10mA | 6kV/50GΩ | — | 1mΩ~10kΩ | RS232/RS485 USB Host、LAN Handler Barcode |
| UT5430 | 5.0 英寸电容触摸屏 | 5kV/40mA | 6kV/10mA | 6kV/50GΩ | — | 1mΩ~10kΩ | RS232/RS485 USB Host、LAN Handler Barcode |
产品视频
常见问答
我们所讲的是指设备内部的接地电阻，也就是一般产品安全标准中所说的（也叫接地阻抗），它所反映的是设备的各处外露可导电部分与设备的总接地端子之间的电阻。
接地电阻是指用电器的绝缘一旦失效时，电器外壳等易触及金属部件可能带电，需要有可靠的接地保护电器对使用者的安全，接地电阻是衡量电器接地保护可靠的重要指标。
工作原理：仪器输出规定频率, 规定幅值的高压交流电 / 直流电（常见 AC 0~5kV, DC 0~6kV，高压机型可达数万伏）施加一个远高于设备正常工作电压的“高压”，持续一段时间，检测绝缘层是否会被击穿或产生过大的泄漏电流，从而判断绝缘性能是否合格
缺点：由于 DC 耐压测试的给DUT 充电，为了消除在耐压测试后处置被测物 (DUT) 之操作员触电的危险，在测试后就必须给该被测物 (DUT) 放电。 DC 测试会对电容充电。如果 DUT 实际上用交流电源的话， DC 法就没有仿真实际情况。
2.根据被测物性质（模拟真实使用场景）
如：工作电压为AC交流使用交流测试（家电, 交流电机, 低压开关, 照明设备）
出厂检验 / 型式试验：使用AC（新设备批量检测，需符合安全标准）
工作电压为直流使用DC直流测试（光伏组件, 直流电缆, 蓄电池, 充电桩）
无极性绝缘部件使用AC（绝缘胶带, 绝缘子, 普通电源线）
大电容性试品使用DC（长线缆，现场长距离高压电缆绝缘测试）
它通过 耐压 + 绝缘 + 接地 + 泄漏电流 四大核心测试，全面保障产品在绝缘强度, 接地可靠性, 漏电风险等方面符合安全规范。
