规格型号价格
规格参数
产品简介

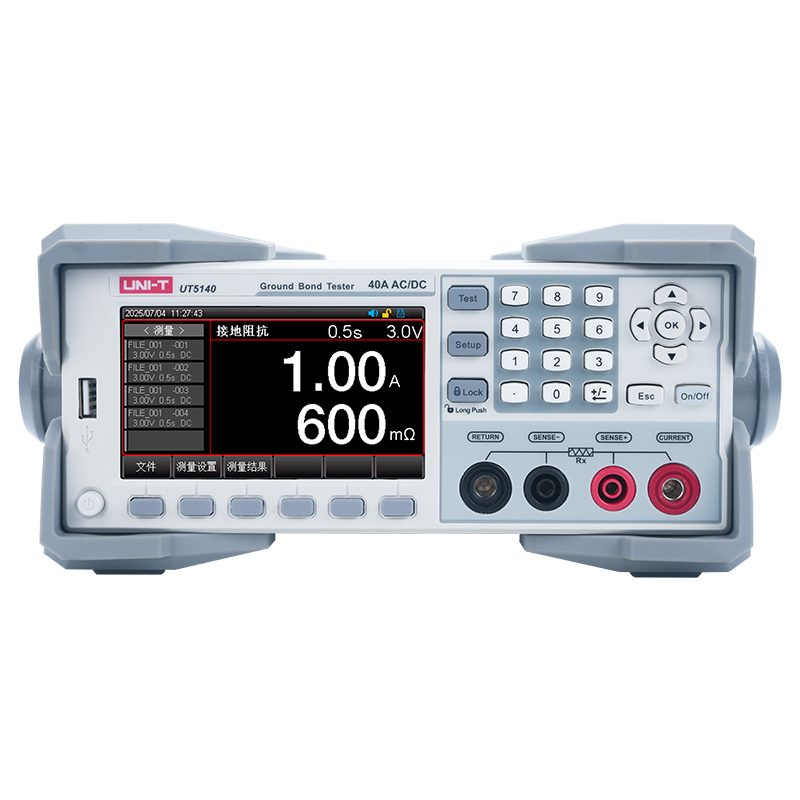

UT5140是新一代交直流接地阻抗测试仪。4.3英寸TFT-LCD显示，体积小，重量轻。最高40A的电流测试能力，交直流接地两用恒流输出，四端法测试，精准高效。开路电压可调，可同时确保测试人员和待测设备的安全。通讯接口丰富，为自动化生产与生产线测试应用提供优选测试解决方案。

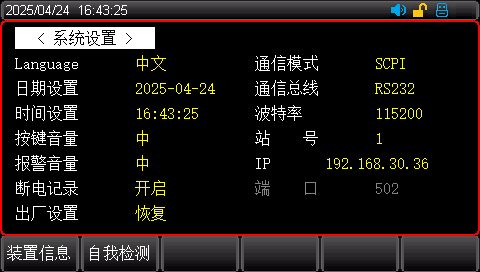

4.3英寸LCD显示
4.3英寸清晰LCD，关键数据尽收眼底
电压：3.00V-8.00V
电流：1.00A-40.00A
接地阻抗：0.00-600.00mΩ

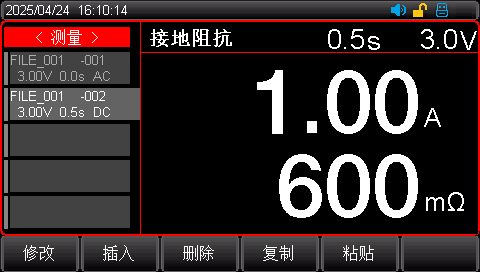

交流/直流模式测量
本设备用于接地阻抗测试，其交直流输出
最大可输出 8V 电压
最大可输出40A 电流

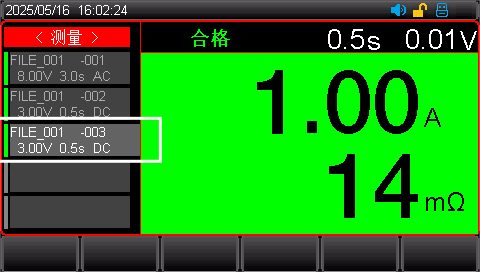

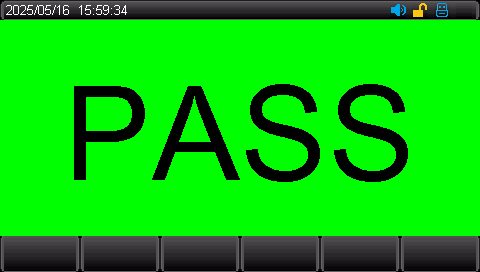

三种测试结果显示
最后一步直接显示结果：
操作人员无需进行复杂的数据处理或计算，第一时间就能获知被测接地系统的性能。
全部显示：
完整的数据可追溯性，用户可以跟踪同一接地系统随时间的性能变化趋势，评估其老化或腐蚀情况，预测维护需求。
合格/不合格判定：
清晰直观的判断标准，自动判定避免了操作人员因疏忽、疲劳或对标准理解偏差导致的主观误判风险，确保结果判断的客观性和一致性

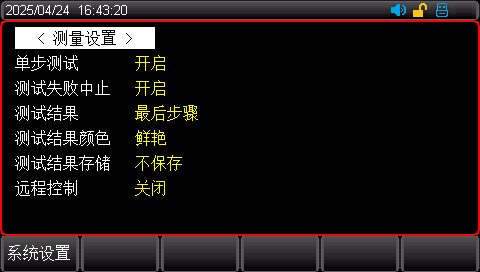

单步测试
针对复杂接地系统或精细化测试需求设计
其核心价值在于提升测试的灵活性、精准度与问题诊断效率

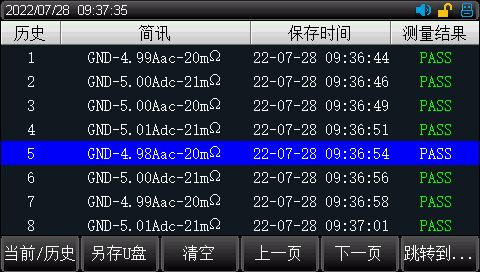

数据记录
当插入U盘时，通过数据记录功能
可以将测量数据实时自动存入U盘中

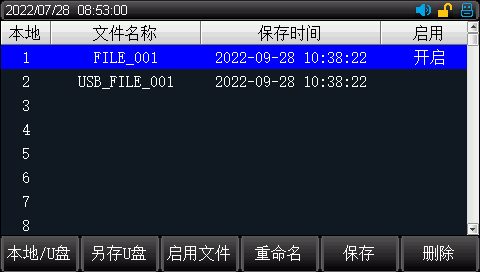

文件存储
文件组管理：可创建1至100个独立文件组，每个文件组支持自定义命名与分类标签。内部可支持存储100个测试文件，每个文件可存储100个测试步骤
批量操作：提供多线程处理技术，可同时对多个文件组执行保存（支持增量更新）、读取（含版本回溯功能）和删除（含回收站暂存机制）操作
型号与技术参数
| 显示 | 4.3'' TFT LCD |
|---|---|
| 电压范围 | 3.00-8.00V |
| 电流范围 | 1.00-40.00A |
| 阻抗量程 | 0-600mΩ |
| 输出钳位电压 | 0.00-6.00V |
| 接口 | USB Host，HANDLER，232/485，LAN |
型号对比
| 型号 | 显示 | 电压范围 | 电流范围 | 阻抗量程 | 输出钳位电压 | 接口 |
|---|---|---|---|---|---|---|
| UT5140 | 4.3'' TFT LCD | 3.00-8V | 1.00-40A | 0 - 600 mΩ | 0.00 - 6.00 V | USB Host，HANDLER，232/485，LAN |
产品视频
UT5140交直流接地阻抗测试仪
常见问答
什么是接地电阻？
接地电阻（Ground Resistance 或 Earth Resistance）是指电气接地装置（如接地极, 接地网）的等效电阻值。它是衡量接地系统性能的核心指标，直接关系到人身安全, 设备保护和系统稳定。
我们所讲的是指设备内部的接地电阻，也就是一般产品安全标准中所说的（也叫接地阻抗），它所反映的是设备的各处外露可导电部分与设备的总接地端子之间的电阻。
接地电阻是指用电器的绝缘一旦失效时，电器外壳等易触及金属部件可能带电，需要有可靠的接地保护电器对使用者的安全，接地电阻是衡量电器接地保护可靠的重要指标。
我们所讲的是指设备内部的接地电阻，也就是一般产品安全标准中所说的（也叫接地阻抗），它所反映的是设备的各处外露可导电部分与设备的总接地端子之间的电阻。
接地电阻是指用电器的绝缘一旦失效时，电器外壳等易触及金属部件可能带电，需要有可靠的接地保护电器对使用者的安全，接地电阻是衡量电器接地保护可靠的重要指标。
