产品简介
真空镀膜在线测厚仪基于材料在特定波长光下的透过率或光密度与镀层厚度呈一定比例关系的原理，通过监测材料的光学透过率来达到监控材料镀层厚度及其均匀性的目的。镀层越厚，光密度越高，透过率越低。

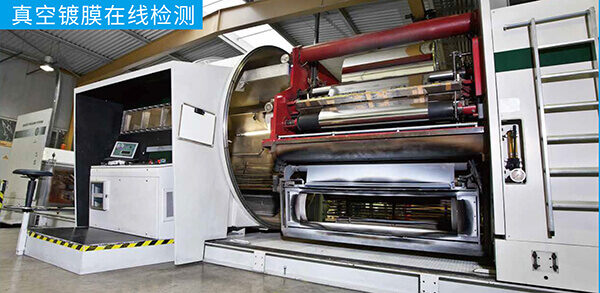

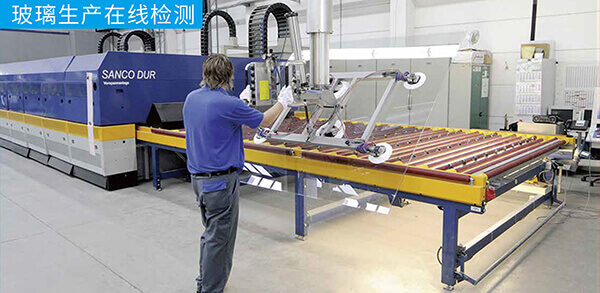

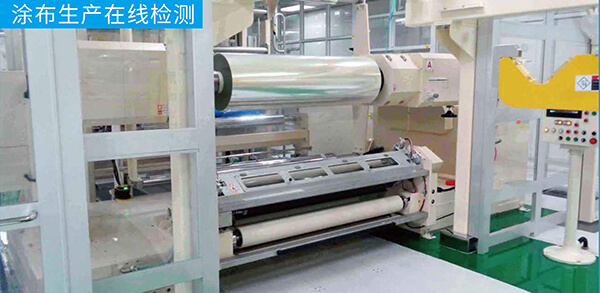

对于任何光线可透过的材料，都可以通过监控透过率来控制产品质量。该设备能够实时在线测量产品涂镀层的厚度，帮助在生产过程中及时掌握和监控产品质量，及早发现问题并调整工艺，从而提高产品品质，降低废品率。该设备广泛应用于卷绕真空镀膜、玻璃镀膜、玻璃生产线、涂布生产线等领域。

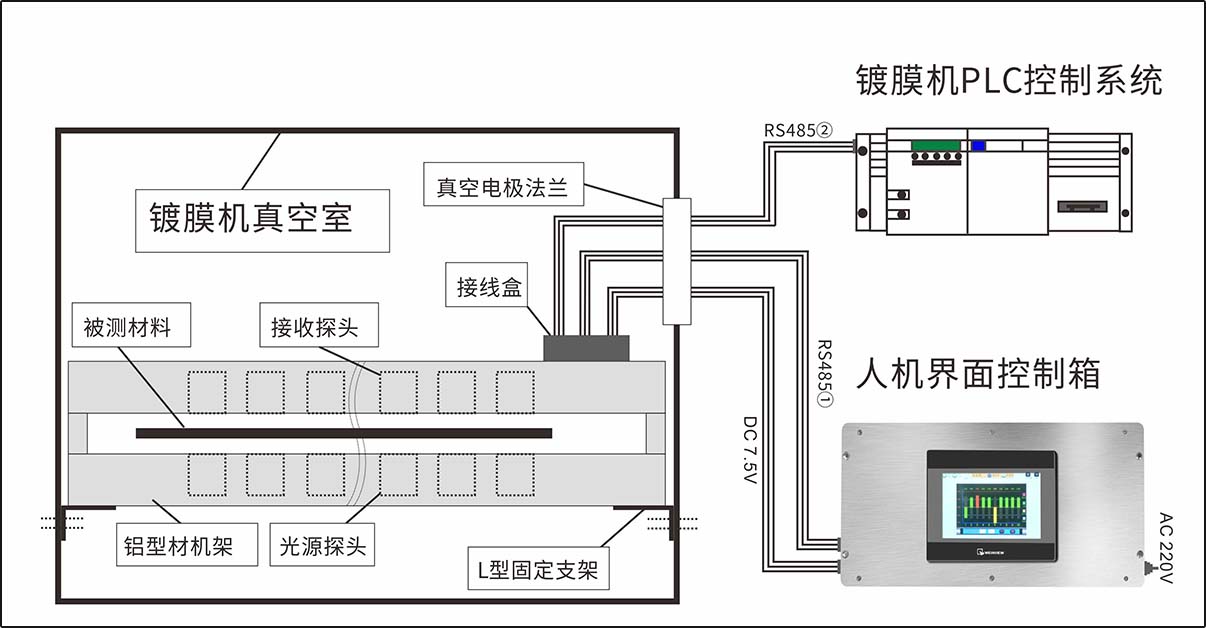

LS153结构视频组成及操作方法
注：LS153真空镀膜在线测厚仪为LS152升级型号。LS152一个控制器控制3组探头，信号由控制器处理；LS153信号在探头中处理，无需控制器。
尺寸及监测点数可定制
用户可以根据机器自由选择测试点的数量，最多可定制45个测试点。设备的实际长度以定制的测试点数量为准。
下图为LS153在线测厚仪外观，9个测试点，带人机界面和报警灯。
RS485通讯接口/MODBUS通讯协议
LS153真空镀膜在线测厚仪提供双路的RS485通讯接口，标准的MODBUS通讯协议，方便和PLC、单片机、人机界面、组态王、电脑等通讯。
镀膜机可以直接读取此设备的测量结果数据，实现控制自动化（闭环控制）。
产品参数
| 技术参数 | LS153测厚仪 |
|---|---|
| 测量波长 | 850nm红外线,530nm绿光可选 |
| 测量光斑 | 5mm圆形 |
| 透过率测量精度 | 优于±1% |
| 透过率分辨率 | 0.005% |
| 光密度测量范围 | 0.00 OD ~ 6.00 OD |
| 光密度分辨率 | 0.01 for 0.00 - 3.00 OD 0.05 for 3.00 - 5.00 OD 0.15 for 5.00 - 6.00 OD |
| 最大测量点数 | 45点 |
| 相邻探头之间距离 | 最小35mm |
| 光源探头和接收探头之间距离 | 20mm |
| 工作温度 | -10℃ ～ 60℃ |
| 存储温度 | -20℃ ～ 70℃ |
| 相对湿度 | 小于85％，不结露 |
| 数据刷新周期 | 普通模式300ms/快速模式100ms |
| 通讯接口 | 双路RS485 |
| 通讯协议 | 支持标准MODBUS协议 |
| 仪器尺寸 | 长(根据客户要求定制)×宽(80mm)×高(180mm) |
| 需真空法兰电极芯数 | 6根(不配电脑监控) 9根(配电脑监控) |
| 电源 | 220V AC/50Hz |
产品特点
超小数字探头，使用和安装超级简单，只需连接6根线。
光学非接触式测量，不直接接触测试材料，不会对材料造成伤害。
RS485接口+MODBUS通讯协议，方便和PLC，单片机，人机界面，组态王，电脑等通信，可与镀膜机通讯实现闭环控制。
测量精度高，可媲美德国NAGY在线测厚设备。
模块设计，各模块之间采用航空连接器连接，单点可拆卸，维护方便快捷。
防尘设计，粉尘不影响探头内部，只需清洁探头前端玻璃即可。
越限报警功能，智能管控生产品质，减少对人员的依赖，提升生产效率和品质。
仪器具有温度补偿功能，数值稳定，允许在高温环境下使用。
仪器具有自动校准功能和人工校准功能，用户可根据需要自由设置。
配备人机界面，所有测试点数据的实时监控，包含实时显示、柱状图、上下阈值设定、越限报警、RS485②通信参数设定等。透过率与光密度的显示可自由切换。
❓ 常见问答 3 查看更多 →
由《JJG 178-2007 紫外、可见、近红外分光光度计检定规程》可知，850nm在B段（340nm-900nm）范围内，示值误差符合B段Ⅱ级±1.0；940nm在C段（900nm-2600nm）范围内，示值误差符合C段Ⅱ级±2.0。
-
重复性的数据为0.1%，均在对应波长段的Ⅰ级范围内。
LS183光学透过率仪和LS108H都是专业用于贴膜玻璃，镀膜材料，有机材料，涂料，太阳膜，PMMA材料，PC材料等透光物质的光学透过率测试。两款都能够同时测量紫外、透光、红外三个参数，有些客户就不理解有什么不一样的？
确实，如果只是从参数上来看，不该有太大的区别，但是从细节上看，两者的区别就相当明显。首先，LS108H测试的孔径为1mm，LS183测试的孔径为10mm，对于小于10mm大小的样品LS183是测试不了的，所以样品较小的客户建议选择LS108H；再次，LS108H是平面设计，样品便于放置，LS183是“U型”卡槽设计，小样品需要客户用手拿着测试，客户可根据自己喜好来选择光学透过率仪。
我相信，通过我的介绍，对于LS183和LS108H光学透过率仪如何选择，您应该有所了解，您可以通过，样品厚薄程度，大小尺寸，精度要求，操作方法来选择这两款仪器。
前一段时间，有客户反映说是老款LS101/LS180/181/LS108系列的仪器，在进行数据测量时，有时会出现测量数据一直闪烁、数字缺笔画或者显示“88.8”等情况。难道是仪器出现了故障？其实以上这些情况都是光学透过率仪通不过自校准造成的。
首先我们来看一下测的试原理：光学透过率仪的测试光源照射被测物质，这时感应器分别探测到入射光强和透过被测透明物质的光强。透过光强与入射光强的比值即为光的透过率，用百分数表示。
我们知道任何光源会随着时间的流逝而衰减。入射光强如果衰减的话，由以上的原理可以看出被测材料的透过率值就会变大，从而导致测量数据不准。我们之所以要给仪器设置自校准功能，就是为了判断仪器的入射光强是否达到了标准范围（过强或者过弱）。仪器的光源如果不符合标准范围，就会通不过自校准。
那么那些客观原因会导致仪器通不过自校准呢？
1、可能是光孔堵塞或者有灰尘，使光源变弱通不过自校准。这时我们建议可以用吹风机清理一下光孔。重新开机。
2、可能是电源头坏了，导致电压不稳定从而使光源忽强忽弱。如果是这种情况，建议更换一下电源线和插头。
3、在开机前光孔与接收器之间有阻挡物。建议开机前拿掉阻挡物。
4、外界光源太强。建议将仪器放在正常的光源环境中。
经过以上情况如果仪器还是有问题，您可以把仪器寄给我们进行维修。
以上就是光学透过率仪为什么要通过自校准，以及通不过自校准所采取的措施。林上科技公司秉承"品质创新专注诚信"的经营宗旨，不仅为客户提供性价比高的产品，还致力于良好的售后服务。您有什么问题可以及时联系我们的客服，我们会为您负责到底。
