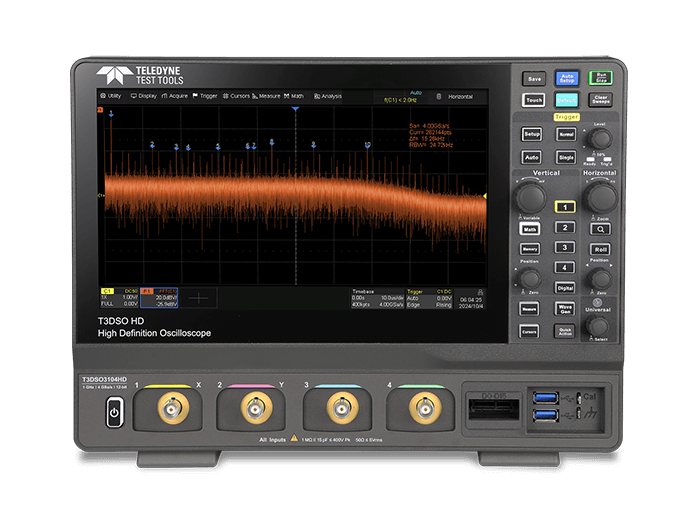

Teledyne 测试工具 T3DSO3000HD 示波器具有四通道台式型号，模拟带宽选项分别为 200 MHz、350 MHz、500 MHz 和 1 GHz，每个型号的垂直分辨率为 12 位。每种型号的最大采样率高达 4 GS/s，最大内存高达 400 Mpts. 该系列标配所有串行数据触发和解码选项，以及功率分析波特图和序列模式功能。
概述
主要功能
概述
这个 T3DSO3000HD 系列采用最新技术，在正常模式下最大波形捕获率高达 200,000 wfm/s，在序列模式下最大波形捕获率高达 890,000 wfm/s，具有 256 级亮度等级显示功能和色温显示模式。它还采用了创新的数字触发系统，灵敏度高，抖动低。触发系统支持多种强大的触发模式，包括串行总线触发。历史波形记录、搜索和导航功能、序列模式、模板测试、波特图和功率分析等工具是标准配置，允许捕获、存储和分析扩展的波形记录。令人印象深刻的测量和数学功能、50 MHz 任意波形发生器选项以及串行解码也是该系列产品的特点 T3DSO3000HD。
10.1英寸超大电容触摸屏支持多点触摸手势，加上人性化的UI设计，可大大提高操作效率。它还支持鼠标控制和通过局域网进行远程Web控制。
主要功能
- 12-bit 采样率高达 4 GS/s 的模拟数字转换器
- 前端噪声基底为 125 μVrms @ 1 GHz 带宽，直流增益精度为 0.5 %
- 4 个模拟通道，带宽高达 1 GHz
- 波形捕获率高达 200,000 wfm/s（正常模式）和 890,000 wfm/s（序列模式）
- 支持256级强度分级和色温显示模式
- 高达 400 Mpts/ch 记录长度
- 串行总线触发和解码器，标准支持协议 I²C、SPI、UART、CAN、LIN、CAN FD、FlexRay、I²S、MILSTD-1553B、SENT、Manchester 和 ARINC429。
- 标准配备功率分析、波特图和序列模式功能。
- MSO – 16 个数字通道（可选）
- 历史波形记录（History）功能，最大记录波形长度为80,000帧
- 自动测量 50 多个参数，支持直方图、轨迹、趋势、门控测量以及数学、历史和参考测量的统计
- 4 条数学轨迹 (4 Mpts FFT（加、减、乘、除、积分、微分、平方根等），支持公式编辑器
- 基于硬件的高速平均，ERES；基于硬件的高速模板测试功能，带有用于创建用户定义模板的模板编辑器工具
- 内置 50 MHz 波形发生器软件。需要选配 T3DSO-FGMOD硬件激活。
- 接口包括：2x USB 3.0 主机、1x USB 2.0 主机、USB 3.0 设备 (USBTMC)、1000M LAN (VXI-11/Telnet/Socket/LXI)、外部触发输入、辅助输出（通过/失败、触发输出）
- 内置Web服务器支持使用Web浏览器通过LAN端口进行远程控制。支持SCPI远程控制命令。支持外接鼠标和键盘
资源中心
技术文档
视频
产品操作手册
| 姓名 | |
|---|---|
T3DSO3000HD 数据表 | 产品规格书 |
T3DSO3000HD 情况说明书 | 产品说明书 |
T3DSO3000HD 数据表（日语） | 产品规格书 |
| 姓名 | |
|---|---|
T3DSO3000HD 用户手册 | 使用指导手册 |
T3DSO3000HD 编程指南 | 使用指导手册 |
T3DSO3000HD 编程指南（日语） | 使用指导手册 |
T3DSO3000HD 用户手册（日语） | 使用指导手册 |
带宽 | 200 MHz - 1 GHz |
输入通道 | 4 |
最大采样率 | 4 GS/s 采样率 |
分辨率 | 12-bit |
最大内存 | 400 Mpts |
带宽 | 200 MHz - 1 GHz |
输入通道 | 4 |
最大采样率 | 4 GS/s 采样率 |
分辨率 | 12-bit |
最大内存 | 400 Mpts |
其他
| 模型 | 描述 | |
|---|---|---|
| WS4KHD-SOFTCASE | WaveSurfer 4000HD软包 | |
| T3DSO2000-LS | MSO 逻辑探头套件，16 通道，500 MS/s，14 Mpts （需要 MSO 选项 T3DSO2000A 系列） | |
| T3D超音速发动机 | 50MHz 函数/任意波形发生器模块，用于 T3DSOHD 系列（非高清型号为 25MHz） | |
| T3DSO-RACK | T3DSO 系列机架安装套件 |
其他
| 模型 | 描述 | |
|---|---|---|
| WS4KHD-SOFTCASE | WaveSurfer 4000HD软包 | |
| T3DSO2000-LS | MSO 逻辑探头套件，16 通道，500 MS/s，14 Mpts （需要 MSO 选项 T3DSO2000A 系列） | |
| T3D超音速发动机 | 50MHz 函数/任意波形发生器模块，用于 T3DSOHD 系列（非高清型号为 25MHz） | |
| T3DSO-RACK | T3DSO 系列机架安装套件 |
其他
| 模型 | 描述 | |
|---|---|---|
| WS4KHD-SOFTCASE | WaveSurfer 4000HD软包 | |
| T3DSO2000-LS | MSO 逻辑探头套件，16 通道，500 MS/s，14 Mpts （需要 MSO 选项 T3DSO2000A 系列） | |
| T3D超音速发动机 | 50MHz 函数/任意波形发生器模块，用于 T3DSOHD 系列（非高清型号为 25MHz） | |
| T3DSO-RACK | T3DSO 系列机架安装套件 |
无源探头
| 模型 | 描述 | |
|---|---|---|
| PP026-1 | 500 MHz 无源探头，5mm，10:1，10 MOhm |
无源探头
| 模型 | 描述 | |
|---|---|---|
| PP026-1 | 500 MHz 无源探头，5mm，10:1，10 MOhm |
