规格型号价格
规格参数
产品概述
主要功能
- 静态功率分析 - 类似于专用功率分析仪
- 动态功率分析——获取更多信息
- 完整的测试范围——控制系统、动力部分、电机
- 全面的机械接口
- 谐波计算选项
- 矢量显示选项 (THREEPHAVECTOR)
- 波形变换选项 (THREEPHASEdq0)
- 带 OscilloSYNC 的 16 个通道

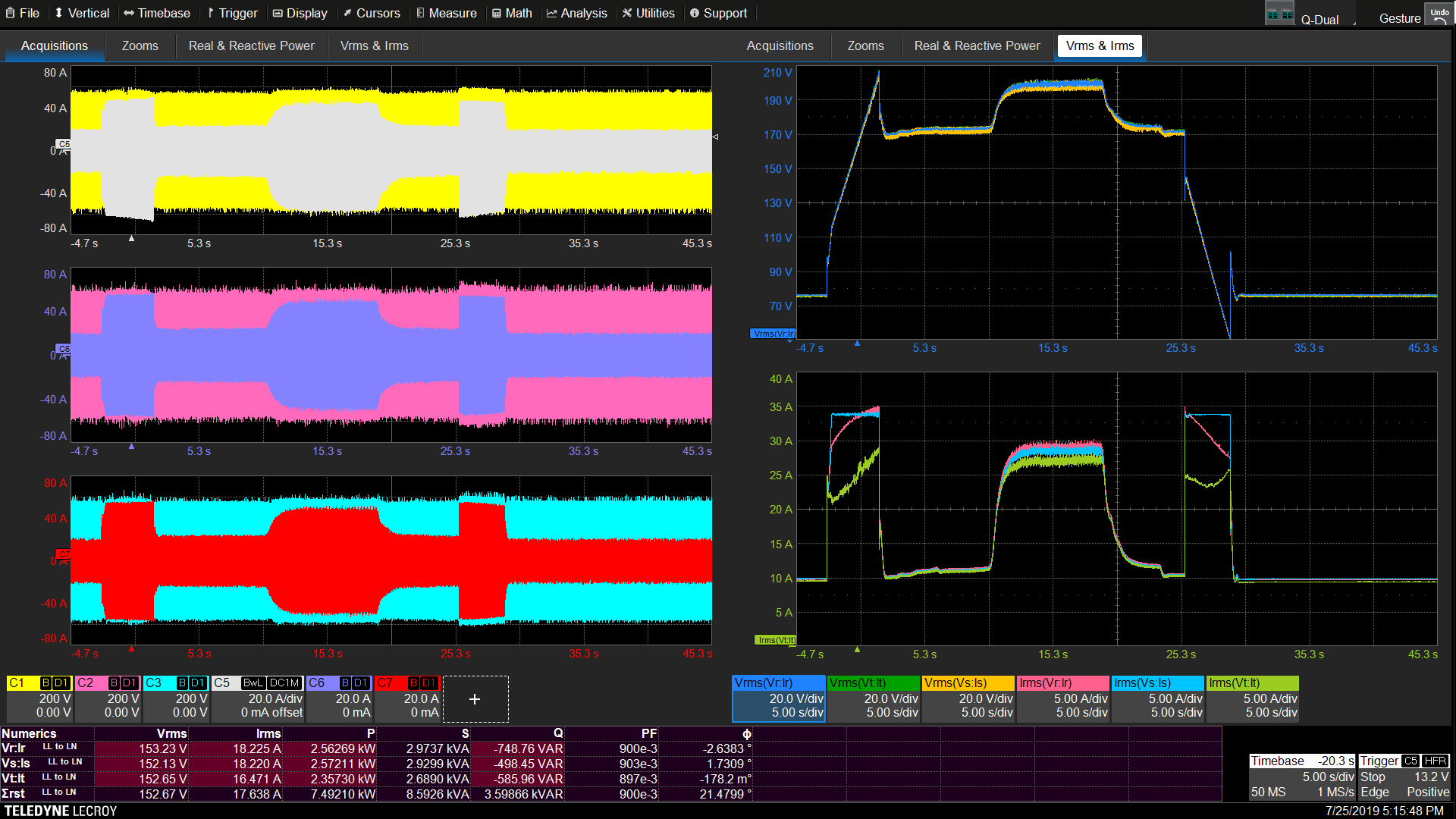

静态功率分析
平均值数值表显示恒定负载、速度和扭矩操作条件下短（或长）时间段的电压、电流、功率、速度、扭矩等值 - 就像专用功率分析仪仪器提供的一样。

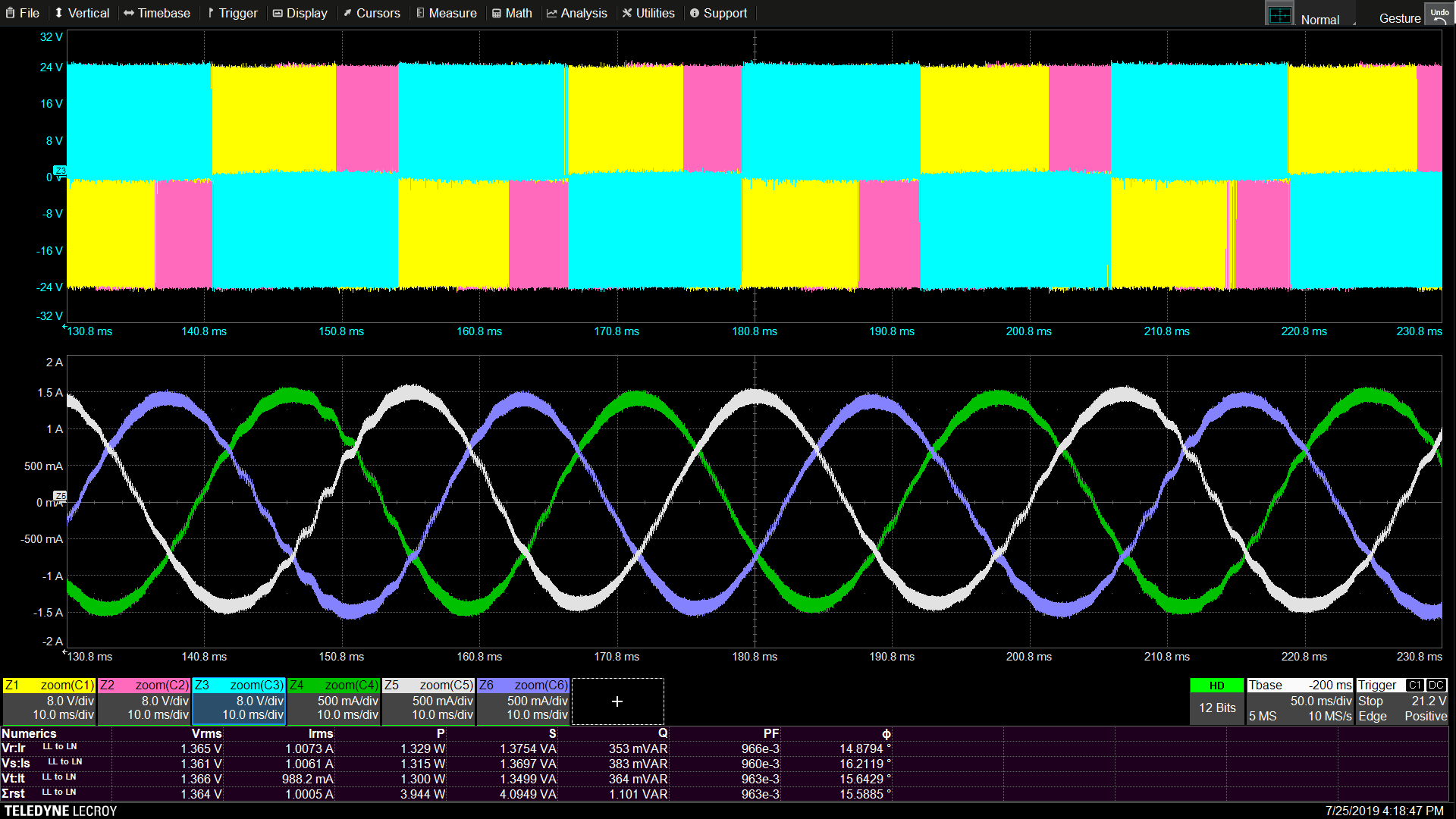

动态功率分析
长时间捕获数千次电源循环。 每周期波形视图可帮助您了解动态行为。 使用 Zoom+Gate 隔离和关联功率行为，以在动态负载、速度和扭矩运行条件下控制系统运行。

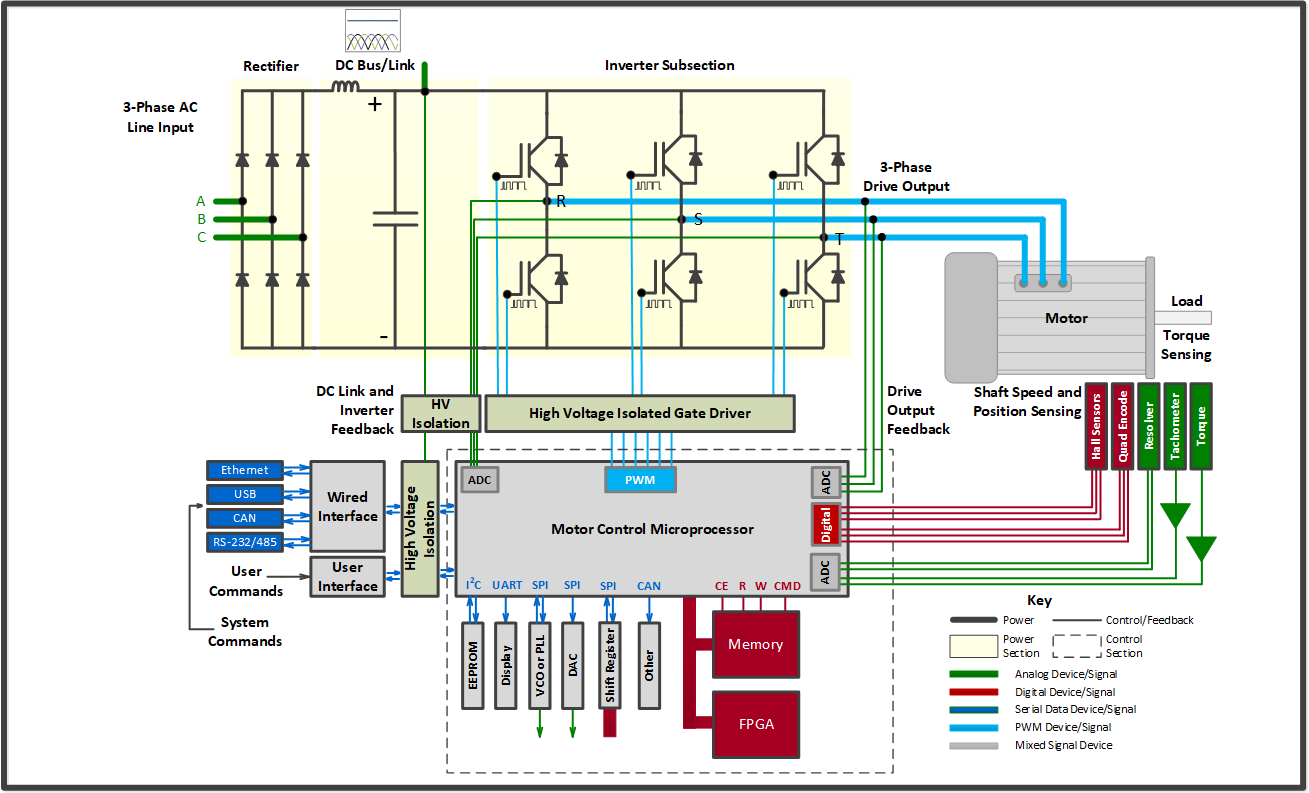

完整的测试范围
采集和显示来自电源和嵌入式控制系统的模拟、数字和串行数据信号。 在短至单个设备开关周期的时间段内，将电力系统行为与控制系统活动相关联。
全面的机械接口
支持九个速度、四个角度和五个扭矩传感器 - 大多数仅由电机驱动分析器支持。 在没有连接外部传感器的情况下计算工作台的机械功率。

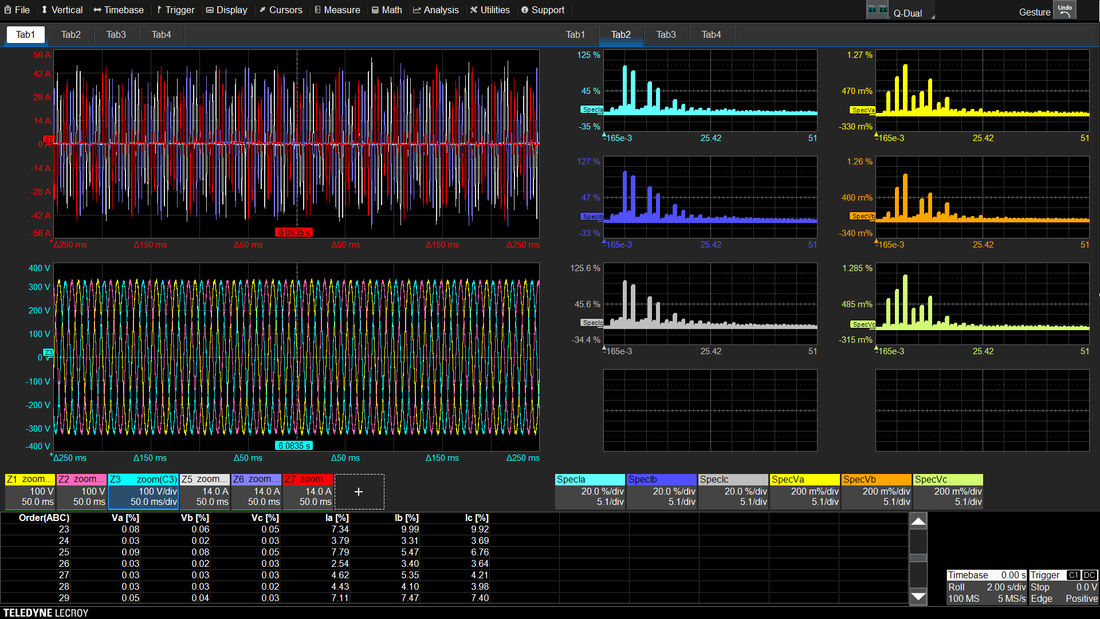

谐波计算选项
严谨的软件 DFT 方法可精确分离所需的频率内容。 提供 THD 数值计算和每周期波形、谐波次数表和频谱显示（最多同时显示九个）。
三相矢量显示选项
两个同时矢量显示允许三相系统电压和电流的可视化。 矢量信息可以进行谐波过滤，并与 Zoom+Gate 兼容，以显示动态或长时间采集期间的矢量变化。
波形变换选项 (THREEPHASEdq0)
支持两个同时的 αβγ (Clarke) 和 dq0 (Park) 实时变换，具有 XY 绘图功能，可用于 d vs. q 和 α vs. β 分量
带 OscilloSYNC 的 16 个通道
使用 OscilloSYNC 示波器同步功能在单个显示器上查看和控制 16 个模拟通道。 设置非常简单——这就像拥有一个 16 通道采集系统，并且能够独立使用每个示波器或 MDA。
主要技术指标 | |
| 输入通道 | 8 |
| 基础为 | 4,200 |
| 带宽 | 350 MHz-2 GHz |
| 分辨率 | 12-bit |
| 最大采样率 | 10 GS/s 采样率 |
| 最大内存 | 5 Gpts |
| 内存 | 50 Mpts - 5 分 |
混合信号选项 |
| WR8KHD-MSO 混合信号选项 WaveRunner/MDA 8000HD（包括探头、附件和许可证） |
内存选项 |
| WR8KHD-500MPT 500 Mpt/2Ch（250 Mpt/4Ch、125 Mpt/8Ch）内存选项，用于 WaveRunner/MDA 8000HD（包括 32GB 内存） |
| WR8KHD-1000MPT 1 Gpt/2Ch（500 Mpt/4Ch、250 Mpt/8Ch）内存选项，用于 WaveRunner/MDA 8000HD（包括 32GB 内存） |
| WR8KHD-2000MPT 2 Gpt/2Ch（1 Gpt/4Ch、500 Mpt/8Ch）内存选项，用于 WaveRunner/MDA 8000HD（包括 32GB 内存） |
| WR8KHD-5000MPT 5 Gpt/2Ch（2.5 Gpt/4Ch、1.25 Gpt/8Ch）内存选项 WaveRunner/MDA 8000HD（包括 32GB 内存） |
同步示波器选项 |
| WR8KHD-16CH-同步 16 通道 OscilloSYNC 软件选项（结合 2 WaveRunner/MDA 8000HD 示波器） |
电脑升级 |
| WR8KHD-RSSD-02 额外的标准固态硬盘 WaveRunner/MDA8000HD |
| WR8KHD-UPG-32GB内存 16GB 至 32GB CPU RAM 升级选项 WaveRunner/MDA8000HD |
远程控制/网络选项 |
| USB2转GPIB 外部 USB 2.0 转 GPIB IEEE 488.2 适配器 |
功率分析软件 |
| WR8KHD-电源设备 功率器件分析选项 WaveRunner/丙二醛8000HD |
| WR8KHD-三相矢量 三相矢量显示选项 WaveRunner 和 MDA 8000HD |
| WR8KHD-THREEPHASEDQ0 三相 dq3 转换选项 WaveRunner 和 MDA 8000HD |
| WR8KHD-PWR 电源分析选项 WaveRunner/MDA8000HD |
| WR8KHD-THREEPHASEHARMONICS 三相谐波计算选项 WaveRunner/MDA3HD |
串行触发和解码 |
| WR8KHD-1000BASE-T1 TDMP 1000Base-T1 触发、解码、测量/图形和物理层选项。 为了 WaveRunner/丙二醛8000HD |
| WR8KHD-100BASE-T1 TDMP 100Base-T1 触发、解码、测量/图形和物理层选项。 为了 WaveRunner/丙二醛8000HD |
| WR8KHD-QSPI TD WR8KHD 系列的 QSPI（简单数据、双、四 SPI）触发和解码选项 |
| WR8KHD-NRZ-曼彻斯特 TD WR8KHD 的 NRZ 和曼彻斯特触发和解码选项 |
| WR8KHD-100Base-T1bus TD 100Base-T1 触发和解码选项 WaveRunner/MDA8000HD |
| WR8KHD-10BASE-T1S TDME 10Base-T1S 触发、解码、测量/图形和眼图选项 WaveRunner/MDA8000HD |
| WR8KHD-1553 TD MIL-STD-1553 触发和解码选项 WaveRunner/MDA8000HD |
| WR8KHD-10BASE-T1S TD 10Base-T1S 触发和解码选项 WaveRunner/MDA8000HD |
| WR8KHD-1553 TDME MIL-STD-1553 触发、解码、测量/图形和眼图选项 WaveRunner/MDA8000HD |
| WR8KHD-8B10B D 8b10b 解码选项 WaveRunner/MDA8000HD |
| WR8KHD-ARINC429BUS D SYMBOLIC ARINC 429 总线符号解码选项 WaveRunner/MDA8000HD |
| WR8KHD-ARINC429BUS DME SYMBOLIC ARINC 429 总线符号解码、测量/图形和眼图选项 WaveRunner/MDA8000HD |
| WR8KHD-AUDIOBUS TD AudioBus 触发和解码选项 WaveRunner/MDA8000HD |
| WR8KHD-AUDIOBUS TDG AudioBus 触发、解码和图形选项 WaveRunner/MDA8000HD |
| WR8KHD-CAN FDBUS TD CAN 和 CAN FD 触发和解码选项 WaveRunner/MDA8000HD |
| WR8KHD-CAN FDBUS TDME SYMBOLIC CAN/CAN FD 符号触发、解码、测量/图形和眼图选项 WaveRunner/MDA8000HD |
| WR8KHD-CAN XL TD CAN/ CAN FD/ CAN XL 触发和解码选项 WaveRunner/MDA8000HD |
| WR8KHD-CAN XL TDME SYMBOLIC CAN /CAN FD/ CAN XL 符号触发、解码、测量/图形和眼图选项。 适用于 WR/MDA 8000HD |
| WR8KHD-DIGRF3G总线 D DigRF 3G 总线解码选项 WaveRunner/MDA8000HD |
| WR8KHD-DIGRFV4总线 D DigRF V4 总线解码选项 WaveRunner/MDA8000HD |
| WR8KHD-DPHY总线 D D-PHY 总线解码选项 WaveRunner/MDA8000HD |
| WR8KHD-EMB TD 捆绑包：包括 I2C、SPI、UART-RS232 触发和解码选项 WaveRunner/MDA8000HD |
| WR8KHD-EMB TDME 捆绑：包括。 I2C、SPI、UART-RS232 触发、解码、测量/图形和眼图选择 WR/MDA 8KHD |
| WR8KHD-以太网总线 ENET 总线解码选项 WaveRunner/MDA8000HD |
| WR8KHD-FLEXRAYBUS TD FlexRay 触发和解码选项 WaveRunner/MDA8000HD |
| WR8KHD-FLEXRAYBUS TDMP FlexRay 触发、解码、测量/图形和物理层选项 WaveRunner/MDA8000HD |
| WR8KHD-I2CBUS TD I2C 触发和解码选项 WaveRunner/MDA8000HD |
| WR8KHD-I2CBUS TDME I2C 触发、解码、测量/图形和眼图选项 WaveRunner/MDA8000HD |
| WR8KHD-I3CBUS TD I3C 触发和解码选项 WaveRunner/MDA 8000HD（支持 I2C） |
| WR8KHD-I3CBUS TDME I3C 触发、解码、测量/图形和眼图选项 WaveRunner/MDA 8000HD（支持 I2C） |
| WR8KHD-LINBUS TD LIN 触发和解码选项 WaveRunner/MDA8000HD |
| WR8KHD-LINBUS TDME LIN 触发、解码、测量/图形和眼图选项 WaveRunner/MDA8000HD |
| WR8KHD-曼彻斯特巴士 D 曼彻斯特总线解码选项 WaveRunner/MDA8000HD 库存紧张 |
| WR8KHD-MDIO总线 MDIO 解码 WaveRunner/MDA8000HD |
| WR8KHD-NRZ总线 NRZ 总线解码选项 WaveRunner/MDA8000HD 库存紧张 |
| WR8KHD-PMBus TD PMBus 触发和解码选项 WaveRunner/MDA8000HD |
| WR8KHD-PMBus TDME PMBus 触发、解码、测量/图形和眼图选项 WaveRunner/MDA8000HD |
| WR8KHD-SENTbus TD SENT 触发和解码选项 WaveRunner/MDA8000HD |
| WR8KHD-SENTbus TDME SENT 触发、解码、测量/图形和眼图选项 WaveRunner/MDA8000HD |
| WR8KHD-SMBus TD SMBus 触发和解码选项 WaveRunner/MDA8000HD |
| WR8KHD-SMBus TDME SMBus 触发、解码、测量/图形和眼图选项 WaveRunner/MDA8000HD |
| WR8KHD-SPACEWIREBUS D SpaceWire 解码选项 WaveRunner/MDA8000HD |
| WR8KHD-SPIBUS TD SPI 触发和解码选项 WaveRunner/MDA8000HD |
| WR8KHD-SPIBUS TDME SPI 触发、解码、测量/图形和眼图选项 WaveRunner/MDA8000HD |
| WR8KHD-SPMIBUS TD SPMI 触发和解码选项 WaveRunner/MDA8000HD |
| WR8KHD-SPMI总线 TDME SPMI 触发、解码、测量/图形和眼图选项 WaveRunner/MDA8000HD |
| WR8KHD-UART-RS232总线 TD UART-RS232 触发和解码选项 WaveRunner/MDA8000HD |
| WR8KHD-UART-RS232总线 TDME UART-RS232 触发、解码、测量/图形和眼图选项 WaveRunner/MDA8000HD |
| WR8KHD-USB2BUS TD USB 2.0 解码选项 WaveRunner/MDA8000HD |
| WR8KHD-USB2BUS TDME USB 2.0 解码、测量/图形和眼图选项 WaveRunner/MDA8000HD |
| WR8KHD-USB2-HSIC总线 D USB 2.0 HSIC 解码选项 WaveRunner/MDA8000HD |
| WR8KHD-USBPD TD USB-PD 触发和解码选项 WaveRunner/MDA8000HD |
抖动分析软件 |
| WR8KHD-时钟-X 时钟专家抖动分析框架 |
| WR8KHD-时钟-X-PRO 具有 SSC、相位噪声和累积抖动分析功能的时钟专家抖动分析框架 |
| WR8KHD-JITKIT 时钟、时钟数据抖动分析和时间、统计、频谱和抖动叠加视图 |
数字滤波软件 |
| WR8KHD-DFP2 数字滤波器软件包 WaveRunner/MDA8000HD |
串行数据合致性 |
| WR8KHD-AUTO-ENET-TOOLKIT 100Base-T1 和 1000Base-T1 调试工具包 WaveRunner/MDA8000HD |
| QPHY-1000Base-T1 QualiPHY 启用 1000Base-T1（汽车以太网）一致性软件选项 |
| QPHY-100Base-T1 QualiPHY 启用 100Base-T1（汽车以太网）一致性软件选项 |
| QPHY-10Base-T1L 支持 QualiPHY 的 10Base-T1L（工业以太网）一致性软件选项 |
| QPHY-10Base-T1S QualiPHY 启用 10Base-T1S（汽车以太网）一致性软件选项 |
| QPHY-ENET QualiPHY 启用以太网 10/100/1000BT 一致性软件选项 |
| QPHY-MOST150 QualiPHY MOST150 oPHY 和 cPHY 一致性软件选项。 需要选项 DFP2 和 SDM 或 SDA3 |
| QPHY-MOST50 QualiPHY 启用 MOST50 ePHY 一致性软件选项。 需要选项 DFP2 和 SDM 或 SDA3 |
| QPHY-USB QualiPHY 启用 USB 2.0 一致性软件选项 |
串行数据分析 |
| WR8KHD-EYEDRIII 信号完整性工具包 - 通道和夹具去嵌入/仿真、Tx/Rx 均衡 |
| WR8KHD-虚拟探头 高级去嵌入、仿真和虚拟探测工具包 |
| WR8KHD-SDM 串行数据掩码软件包 WaveRunner/MDA8000HD |
| WR8KHD-CBL-去嵌入 电缆去嵌入选项 WaveRunner/MDA8000HD |
其他软件选项 |
| WR8KHD-ZONETRIGGER ZoneTrigger 选项 WaveRunner/丙二醛8000HD |
| MAUI Studio Pro MAUI Studio Pro 离线远程和 PC 分析软件许可证 |
| WR8KHD-EMC EMC 脉冲参数软件包 WaveRunner/MDA8000HD |
| WR8KHD-SPECTRUM-1 频谱分析仪 WaveRunner 8000HD - 1 道 |
| WR8KHD-SPECTRUM-PRO-2R 频谱分析仪 WaveRunner 8000HD - 2 条迹线 + 参考 |
| WR8KHD-VECTORLINQ VectorLinQ 矢量信号分析用于 WaveRunner/MDA8000HD |
| WR8KHD-XDEV 高级定制选项 WaveRunner/MDA8000HD |
其他 |
| OC1024-A 带额外搁板和抽屉的仪器推车 |
| WR8KHD-RACK安装 机架安装套件，用于 WaveRunner/MDA8000HD |
串行数据测试夹具 |
| TF-AUTO-ENET 用于 100Base-T1 和 1000Base-T1 调试的汽车以太网分线测试夹具 |
| TF-AUTO-ENET-SMA 用于 TF-AUTO-ENET 的 SMA 连接器板 4 包 |
| TF-自动-HMTD 测试夹具 HMTD 连接器（阳头）至 SMA（阴头） |
| TF-AUTO-MATENET 测试夹具 MATEnet 连接器（阳头）至 SMA（阴头） |
| TF-AUTO-MINI50 测试夹具 Mini-50 连接器（阳头）至 SMA（阴头） |
| TF-ENET-B 10/100/1000BaseT 以太网测试夹具 |
| TF-USB-C-SB USB4 边带测试片夹具 |
高压光隔离探头 |
| DL03-ISO 高压光隔离探头，350 MHz 带宽。 包括软手提箱。 |
| DL07-ISO 高压光隔离探头，700 MHz 带宽。 包括软手提箱。 |
| DL10-ISO 高压光隔离探头，1 GHz 带宽。 包括软手提箱。 |
| DL-ISO-ACC-KIT DL-ISO 系列附件套件包括 MMCX 到 Y 型引线插座/焊接插件、方形引脚插座/焊接插件、MMCX-sq 引脚适配器、抓取器 |
| DL-ISO-2V-TIP DL-ISO 2 Vpp MMCX 方针探头 |
| DL-ISO-10V-TIP DL-ISO 10 Vpp MMCX 方针探头 |
| DL-ISO-40V-TIP DL-ISO 40 Vpp MMCX 方针探头 |
| DL-ISO-200V-TIP DL-ISO 200 Vpp MMCX 方针探头 |
| DL-ISO-1000V-TIP DL-ISO 1000 Vpp 方形探头 |
| DL-ISO-2500V-TIP DL-ISO 2500 Vpp 方形探头 |
| HVFO108 高压光纤隔离探头，150 MHz 带宽。 包括手提包。 需要衰减尖端（单独订购）。 包括1根1m 光纤电缆。 |
| HVFO100-1X-TIP-U HVFO10X +/-1V (1倍衰减) 通用探头附件 |
| HVFO100-5X-TIP-U HVFO10X +/-5V (5倍衰减) 通用探头附件 |
| HVFO100-10X-TIP-U HVFO10X +/-10V (10倍衰减) 通用探头附件 |
| HVFO100-20X-TIP-U HVFO10X +/-20V (20倍衰减) 通用探头附件 |
| HVFO100-40X-TIP-U HVFO10X +/-40V (40倍衰减) 通用探头附件 |
探头适配器 |
| TPA10 TekProbe 到 ProBus 探头适配器 |
有源电源探头 |
| RP2060 电源/电压轨探头。 2 GHz 带宽、1.2 倍衰减、+/-60V 偏置、+/-800mV 包括一整套焊接引线和同轴电缆。 Browser tip 单独出售 |
| RP4030 电源/电压轨探头。 4 GHz 带宽、1.2 倍衰减、+/-30V 偏移、+/-800mV 包括一整套焊接引线、同轴电缆和 PCB 安装座。 库存紧张 |
| RP4060 电源/电压轨探头。 4 GHz 带宽、1.2 倍衰减、+/-60V 偏置、+/-800mV 包括一整套焊接引线和同轴电缆。 Browser tip 单独出售 |
| RP4000-Browser RP2060/RP4060 Browser Tip配件。 包括 0 欧姆 (1x)、450 欧姆 (10x) 和 950 欧姆 (20x) 尖端。 |
| RP4000-MCX-LEAD-SI 数量 3 MCX 4 GHz 焊入式引线附件（除了随导轨探头提供的附件之外）18 厘米长 |
有源电压探头 |
| ZS1000 1 GHz、0.9 pF、1 MOhm 有源电压探头 |
| ZS1500 1.5 GHz、0.9 pF、1 MOhm 有源电压探头 |
电流探头 |
| CP030 30A，50 MHz 电流探头 - AC/DC，30 A rms，50 A 峰值脉冲，1.5 米电缆 库存紧张 |
| CP030-3M 30 A，10 MHz 电流探头 - AC/DC，30 A rms，50 A 峰值脉冲，3 米电缆 库存紧张 |
| CP030A 30A、50 MHz 高灵敏度电流探头 - AC/DC、30 A rms、50 A 峰值脉冲、1.5 米电缆 库存紧张 |
| CP031 30A，100 MHz 电流探头 - AC/DC，30 A rms，50 A 峰值脉冲，1.5 米电缆 |
| CP031A 30A、100 MHz 高灵敏度电流探头 - AC/DC、30 A rms、50 A 峰值脉冲、1.5 米电缆 |
| CP150 150 A，10 MHz 电流探头 - AC/DC，150 A rms，500 A 峰值脉冲，2 米电缆 库存紧张 |
| CP150-6M 150 A，5 MHz 电流探头 - AC/DC，150 A rms，500 A 峰值脉冲，6 米电缆 库存紧张 |
| CP500 500 A，2 MHz 电流探头 - AC/DC，500 A rms，700 A 峰值脉冲，6 米电缆 |
| CA10 可编程电流传感器到 ProBus 适配器，用于与第三方电流传感器一起使用 |
| DCS025 适用于 Teledyne LeCroy 电流探头的相差校正校准源 |
差分探头 (<= 1.5 GHz) |
| AP033 500 MHz 差分探头 |
| ZD1000 1 GHz、1.0 pF 有源差分探头、±8 V |
| ZD1500 1.5 GHz、1.0 pF 有源差分探头、±8 V |
| ZD500 500 MHz、1.0 pF 有源差分探头、±8 V |
高压差分探头 |
| HVD3102A 1kV、25 MHz 高压差分探头，带自动归零功能 |
| HVD3102A-NOACC 1kV、25 MHz 高压差分探头，不带尖端附件和自动归零断开。 |
| HVD3106A 1kV、120 MHz 高压差分探头，带自动归零功能 |
| HVD3106A-NOACC 1kV、120 MHz 高压差分探头，不带尖端附件和自动归零断开。 |
| HVD3106A-6M 1kV、80 MHz 高压差分探头，带 6m 电缆和自动归零断开 |
| HVD3206A 2kV、120 MHz 高压差分探头，带自动归零功能 |
| HVD3206A-6M 2kV、80 MHz 高压差分探头，带 6m 电缆和自动归零断开 |
| HVD3220 2kV、400 MHz 高压差分探头 |
| HVD3605A 6kV、100 MHz 高压差分探头，带自动归零功能 |
| AP031 700 V、25 MHz 高压差分探头 (÷10, ÷100) 库存紧张 |
高压探头 |
| HVP120 6kV 高压无源探头，400 MHz |
| PPE6KV-A 6kV 高压无源探头，500 MHz |
无源探头 |
| PP021-1 500 MHz 无源探头，2.5mm，10:1，10 MOhm |
| PP025-1 500 MHz 无源探头，5mm，10:1，10 MOhm |
探头零件和套件 |
| PACC-ZD001 用于 ZD 差分探头的 Y 引线适配器 - 数量 1 |
| PACC-ZD002 ZD 差分探头的焊接引线 - 数量 2 |
| PACC-ZD003 ZD 差分探头的长弹簧接地 - 数量 2 |
| PACC-ZD004 ZD 差分探头的吸头保护器 - 数量 2 |
| PACC-ZD005 用于 ZD 差分探头的旋转尖端适配器 - 数量 1 |
| PACC-ZD006 用于 ZD 差分探头的小型 IC 适配器 - 数量 2 |
| PK111 ZD500、ZD1000 和 ZD1500 的更换附件套件 |
传输线探头 |
| PP066 7.5 GHz 低电容无源探头，500/1K 欧姆 |
60 V 共模探头 |
| DL02-HCM 250 MHz 60 V 共模差分探头。包括标准的引线和尖端。 |
| DL05-HCM 500 MHz 60 V 共模差分探头。包括标准的引线和尖端。 |
| DL10-HCM 1 GHz 60 V 共模差分探头, 包括标准的引线和尖端。 |
| DL-HCM-HiTemp DL-HCM系列高温焊入式探头，30 MHz带宽，1米长度。 |
| DL-HCM-Acc-Kit DL-HCM 系列附件套件，带有探头支架、2 个微型 IC 前端 和 Y 型香蕉适配器 |
设置能力 |
|
| 测量位置 | 交流输入、直流总线（链路）、驱动输出、机械输出 |
| 接线配置 |
交流输入：1相/2线（1V1A）； 1相/3线（2V/2A）； 三相/三线（3V3A）； 三相/三线（2V2A）； 三相/四线（3V3A）； 没有任何 直流母线：1相/2线（1V1A）； 没有任何 驱动输出：1相/半桥（1V1A）； 1相/全桥（1V1A）； 三相/三线（3V3A）； 三相/三线（2V2A）； 三相/四线（3V3A）； 没有任何 |
| 谐波滤波器 | 仅选择全频谱或基波。使用 WR8kHD-THREEPHASEHARMONICS 选项，还可选择基波 + N 谐波或范围（两种情况下最大为 50 次谐波）。 |
| 同步（每周期）测量信号 |
可独立设置交流输入、直流总线、驱动输出和机械输出。 低通滤波器 (LPF) 截止频率可设置为 20 Hz 至 1 MHz。 迟滞可设置为 0-100% 全振幅。 源可以是任何输入模拟通道、内存轨迹或数学函数。 |
| 电压测量方法 | Line-Line 或 Line-Neutral（支持 LL 到 LN 转换） |
| 计算波形源 | 任何输入通道或存储的内存轨迹 |
数值测量表选择（按周期计算，显示平均值） |
|
| 电压 | RMS 电压、交流电压、直流电压、峰值正电压、峰值负电压、峰峰值电压、电压波峰因数、电压总谐波失真 (THD)（使用 WR8kHD-THREEPHASEHARMONICS 选件） |
| 电流 | RMS 电流、交流电流、直流电流、峰值正电流、峰值负电流、峰峰值电流、电流波峰因数、电流总谐波失真 (THD)（使用 WR8kHD-THREEPHASEHARMONICS 选件） |
| 功率、效率和其他 | 有功功率、视在功率和无功功率、峰值正有功功率、峰值负有功功率、功率总谐波失真 (THD)（使用 WR8kHD-THREEPHASEHARMONICS 选件）、功率因数、相位角、增量效率、总效率、频率 |
| 电机机械+其他 | 扭矩、速度 1、速度 2、角度 1、角度 2（由传感器定义或通过偏移角度设置进行调整）、机械功率、交流感应电机 |
| 来源选择 |
电压：Va、Vb、Vc、Va-b、Vb-c、Vc-a、Vr、Vs、Vt、Vr-s、Vs-t、Vt-r、Ia、Ib、Ic、Ir、Is、It、 Vbus，Ibus，机械。 表格中可以随时显示多达 10 行（源）和 12 列（测量值）。 源选择取决于接线配置选择和线-线到线-中性线选择。 |
电机机械接口 |
|
| 速度+方向 |
模拟转速计（0-xVdc = 速度）。 源是模拟输入。 数字转速计（x 脉冲/转数 = 速度）。 源可以是数字或模拟输入。 施加电压。 源是一个模拟输入。 受控区域网络 (CAN) 串行数据。 来源是带有嵌入式数字数据的 CAN 报文。 CANbus TDM 或 TDME 选项必须单独订购。 霍尔传感器（三个数字输入）。 源可以是数字或模拟输入。 角度跟踪观察者过滤器可应用于此选择。 |
| 速度+方向+角度 |
解析器。 源是三个模拟输入。 辛科斯。 源是两个模拟输入。 KMZ60。 源是两个模拟输入。 正交编码器接口 (QEI)（A、B 和可选 Z 输入）。 源可以是数字或模拟输入。 角度跟踪观察者过滤器可应用于所有选择。 |
| 扭矩 |
模拟 0-Vdc = 扭矩。 源是一个模拟输入。 模拟 mV/V = 扭矩。 源是一个模拟输入。 模拟频率调制 = 扭矩。 源是一个模拟输入。 电机常数 K * 电流 = 扭矩。 来源是 MDA 计算的每周期电流值。 受控区域网络 (CAN) 串行数据 = 扭矩。 来源是带有嵌入式数字数据的 CAN 报文。 CANbus TDM 或 TDME 选项必须单独订购。 |
每周期波形和统计 |
|
| 波形 | 任何每周期数值表测量参数的时间相关波形都可以在网格上的任何位置创建和显示。 一次最多可显示 12 个详细的每个周期波形，一次最多显示 40 个波形（通道、内存、缩放、数学和每个周期波形）。 |
| 统计学 | 一次可显示多达 12 个每个周期数值表测量参数的详细统计数据。 |
缩放+门模式 |
|
| 操作 | Zoom+Gate 创建所有电压、电流和机械信号（模拟或数字）的缩放，同时将数值和统计表选通到缩放区域。 显示的每周期波形同时与缩放区域时间相关。 使用缩放位置和比率（大小）控件滚动浏览完整采集，并查看表值的即时更新。 |
谐波计算选项（部件编号 WR8kHD-THREEPHARMONICS） |
|
| 基频检测 | 固定频率检测模式（仅适用于线路交流输入）或可变频率检测模式（适用于线路交流输入或逆变器 PWM 输出）。 |
| 计算的谐波数 | 最多 100 个（固定频率）或最多 50 个（可变频率） |
| 谐波表和频谱波形显示 | 按谐波次数显示最多 9 个量（电压、电流和功率）的任何或所有三相（仅限于固定频率模式下的电压和电流）的值。 |
| 单位/限额选择 |
从 Amps/Volts/Watts、% 或 dB 中进行选择。 对于固定频率，选择限制文件或创建和分配自定义限制文件。 |
矢量显示选项（可用性 ~2020 年 XNUMX 月） |
|
| 矢量显示数量 | 两个：一个或交流输入，一个用于驱动输出 |
| 矢量显示选择 | 算术或向量和 |
| 显示信息 | 每个矢量的伏特、安培和相角 |
典型精度 |
|
| 电压、电流和功率 | 精度通常在 1% 以内，具体取决于电压和电流测量设备。 推荐的电压探头（线电压感应）= Teledyne LeCroy HVD 系列高压差分探头（提供 1 kV、2 kV 和 6 kV 隔离型号）。 推荐的电压探头（线路中性线或线路参考电压感应）：Teledyne LeCroy HVD 系列 HV 差分探头用于电压 >50 Vrms，Teledyne LeCroy 无源探头（包括 4 个）用于电压 <=50 Vrms。 推荐的电流探头：Teledyne LeCroy CP 系列电流探头。 其他电压和电流测量设备可以使用内置的重新缩放和单位选择功能连接到示波器和分析软件。 CA10 电流适配器为重新调整和单位选择提供了可编程性。 |
可用选项和附件 |
|
| 采集内存 | 125 Mpt/ch，最大交错高达 500 Mpt (WR8kHD-500MPT) 250 Mpt/ch，最大交错高达 1 Gpt (WR8kHD-1000MPT) 500 Mpt/ch，最大交错高达 2 Gpt (WR8kHD-2000MPT) 1.25 Gpt/ch，最大交错高达 5 Gpt (WR8kHD-5000MPT) |
| OscilloSYNC 同步（16 通道） | 将两个 MDA 组合成一个 16 通道采集系统。 在两台仪器之间建立简单的 BNC 和以太网连接后，OscilloSYNC 选项可在一个 MDA 上显示和控制 16 个时间同步通道。 |
| 混合信号示波器 | WR8kHD-MSO：以高达 16 MHz 的数字时钟速率采集 500 个数字逻辑通道，灵活的模拟和数字交叉模式触发以及使用数字逻辑线进行机械速度感应和串行数据时钟、数据和芯片选择探测，包括（可选）串行数据触发和解码。 |
| 串行触发器和解码器 | 可选：I2C、SPI、UART-RS232、CAN、CAN FD、LIN、FlexRay、ARINC429、音频 (I2S)、DPHY、DigRF3G、DigRFv4、DPHY、ENET、I3C、曼彻斯特、MDIO、MIL1553、NRZ、SENT、SpaceWire , SPMI, USB2, USB2-HSIC, 8B/10B, . CAN 可使用符号触发和解码。 TDME 选项提供自动串行消息定时测量和串行（数字）数据提取和转换（DA 功能）和眼图功能。 |
| 探头和附件 | 电机驱动分析仪支持完整的电压和电流探头列表。 此外，还提供机架安装、推车、机箱、额外的可移动驱动器、GPIB 接口和 CPU RAM 升级。 |
| 软件选项 | 包括电源（半导体器件和开关模式电源）分析、数字滤波、时钟+定时抖动、串行数据抖动、串行数据一致性、EMC/EMI 测量、频谱分析和开发人员工具包。 |
| 请参阅 MDA 8000HD 数据表以获取可用选项、附件和探头的完整列表 | |
❓ 常见问答 6 查看更多 →
问：信号源输出幅度值，示波器测量出结果相差一倍？
问：信号源输出幅度值，示波器测量出结果相差一倍？
问：信号源输出幅度值，示波器测量出结果相差一倍？
问：UTD1050DL手持示波器属于两用物项清单吗？如果属于，请告知其 ECCN（出口管制分类号），如果不属于，是 EAR99 还是 无需许可证？
问：示波器如何测量市电220V？
