规格参数
VT5系列矢量收发器，适用于5G多频段测试

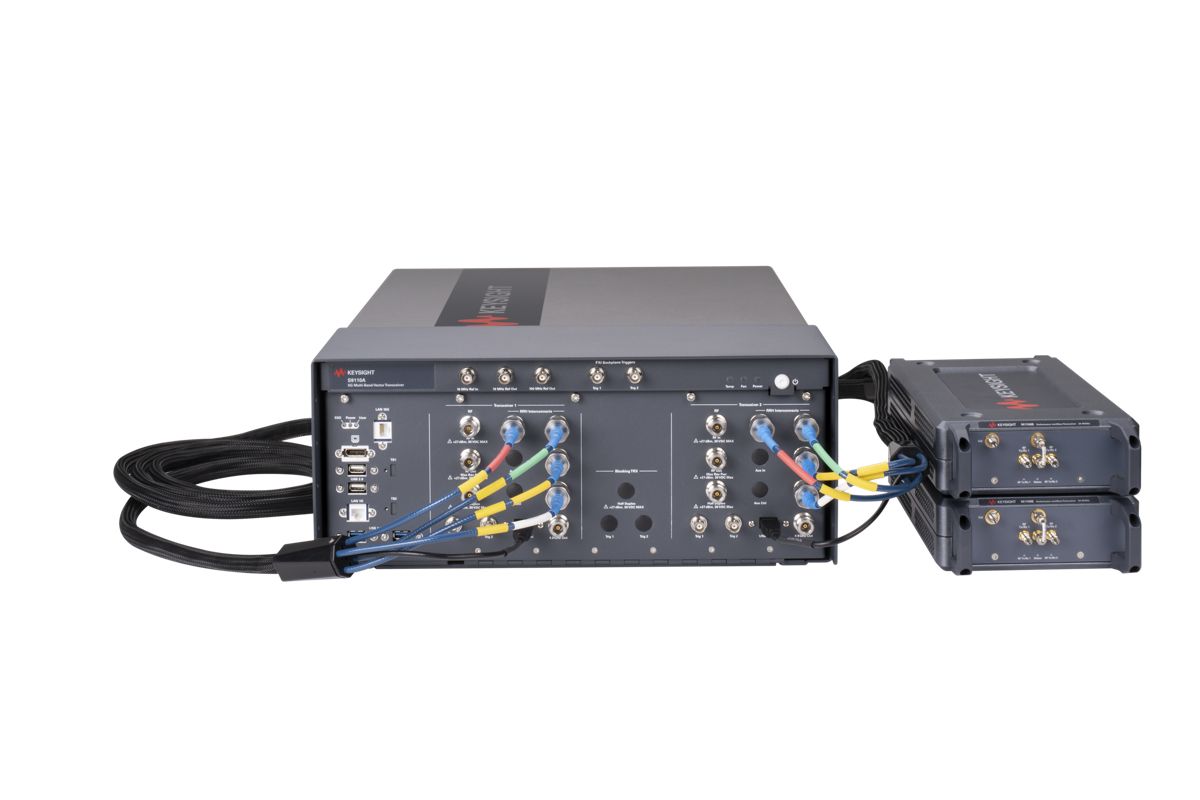

S9106A 5G多频段矢量收发器是一款精简型、非信号传输的MIMO测量系统，可实现5G NR基础设施设备在FR1频段（6 GHz以下）和被测设备中频段（7-15 GHz）的自动化测试。
-
最大频率
15吉赫兹
-
无线标准
FR1，高频中频
-
最大带宽
1.2吉赫兹
关键性能
| 关键性能 |
|---|
| S9106A-2IF：FR1 – 两个收发器通道，支持380 MHz至6 GHz频段及MIMO技术，并支持DUT IF 7至15 GHz频段采用覆盖5G FR1（6 GHz以下频段）频段的双通道基站系统。 |
| 探索随附的Keysight E7770A通用接口单元（CIU），该单元可实现信号的上/下变频转换。 |
| 在射频和中频两个频率段均采用2×2 MIMO技术。 |
| 在信号生成和信号分析中均采用1.2 GHz的信号带宽。 |
| 了解每个通道如何提供高达+20 dBm（可设置至+25 dBm）的高输出功率以及半双工端口。 |
| S9106A-4UP: FR1 – 四个收发器通道，380 MHz – 6 GHz，支持MIMO采用覆盖5G FR1（6 GHz以下）频段的四通道基站系统。 |
| 独立使用每个通道，或设置为4×4 MIMO。 |
| 在信号生成和信号分析中均采用1.2 GHz的信号带宽。 |
| 了解每个通道如何提供高达+20 dBm（可设置至+25 dBm）的高输出功率以及半双工端口。 |
| S9106A-42D：FR1 – 四个收发器通道，380 MHz – 6 GHz（支持MIMO），以及两个通道的DUT中频7 – 15 GHz采用覆盖5G FR1（6 GHz以下）频段的四通道基站系统。 |
| 获取随附的E7770A通用接口单元（CIU），该单元可将基准系统的信号进行上/下变频转换，覆盖7至15 GHz频率范围，用于中频测试。 |
| 独立使用每个通道，或设置为4×4 MIMO。 |
| 在信号生成和信号分析中均采用1.2 GHz的信号带宽。 |
| 了解每个通道如何提供高达+20 dBm（可设置至+25 dBm）的高输出功率以及半双工端口。 |
