规格参数

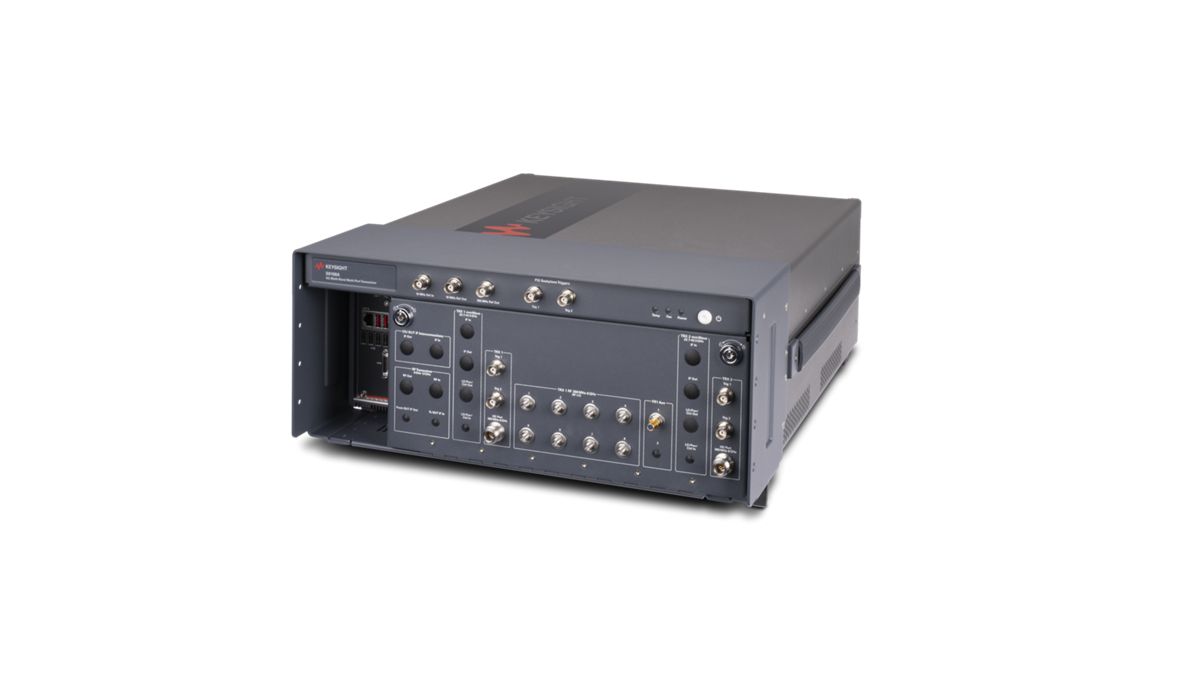

VT5系列矢量收发器，适用于5G多端口测试
S9108A是一款八端口、非信号传输收发器系统，用于测试5G FR1基站设备及组件，支持阻塞器和HD端口MIMO功能。
-
最大频率
6吉赫兹
-
无线标准
FR1
-
最大带宽
600 MHz
关键性能
| 关键性能 |
|---|
| 使用此解决方案进行5G FR1网络设备的大规模测试。 |
| 测试5G新空口（NR）基站收发系统。 |
| 验证和测试5G NR组件，包括远程射频头（RRH）、分布式单元（DU）、有源天线阵列、放大器和芯片组。 |
| 使用是德科技Y9085EM0E 5G NR测量应用软件，可进行功率、频谱发射掩模(SEM)、相邻信道泄漏比(ACLR)、误差向量幅度(EVM)等多项测量。 |
| 相较于台式仪器，在更小的占地面积内实现更低的测试成本和更高的测试吞吐量。 |
| 通过采用八端口系统连接被测设备（DUT），实现制造效能输出的检测。 |
| 通过复用其他是德科技E6681A、S9110A和S9101A非信号解决方案的现有代码，最大限度缩短测试开发时间。 |
| 在FR1频段（380 MHz至6 GHz）内，实现高达600 MHz带宽的5G NR信号生成与分析（支持3GPP Release 15及更高版本）。 |
| 使用阻断功能和HD端口多输入多输出（MIMO）技术。 |
| S9108A 5G FR1多端口矢量收发器解决方案包含是德科技Y9085EM0E 5G NR波形与测量应用软件。 |
| S9108A-001：5G FR1多端口矢量收发器，380 MHz至6 GHz此配置提供带宽300 MHz的基础系统，配备八个端口用于连接多个被测设备（DUT）。 |
| S9108A-002：5G FR1多端口矢量收发器，带阻塞器解决方案，380 MHz至6 GHz此配置 提供300 MHz带宽的基础系统，配备八个用于连接被测设备（DUT）的端口及阻塞器解决方案。 |
| S9108A-003：5G FR1多端口矢量收发器，配备阻塞器及HD端口MIMO功能此配置提供300 MHz带宽的基础系统，配备八个端口用于连接多个被测设备（DUT），包含阻塞器解决方案，并在HD端口支持2x2 MIMO技术。 |
| S9108A-006：5G FR1多端口矢量收发器，600 MHz带宽，含阻塞器及HD端口MIMO功能此配置提供600 MHz带宽的基础系统，配备八个端口用于连接多个被测设备（DUT），包含阻塞器解决方案，并在HD端口支持2x2 MIMO技术。 |
