产品概述

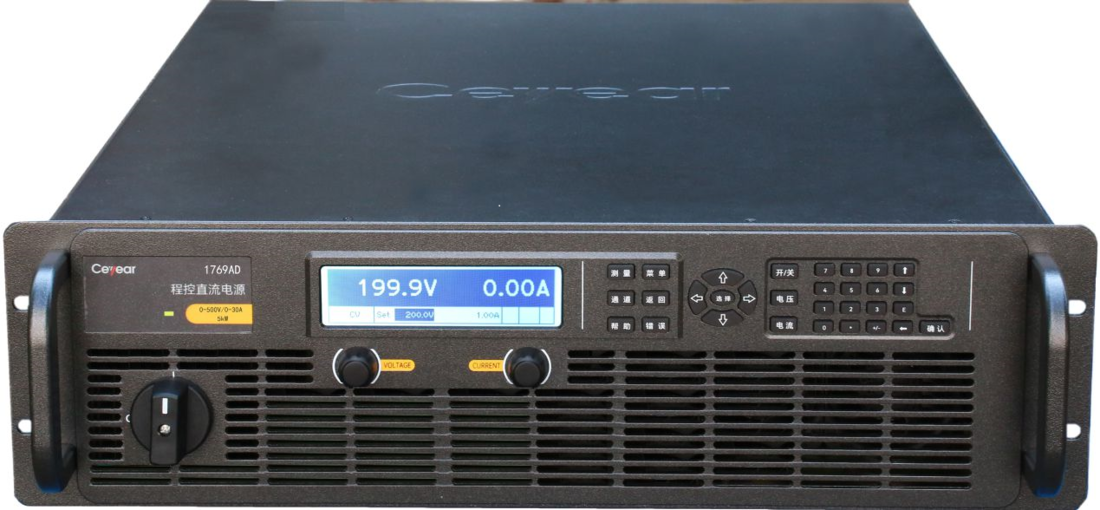

1769程控直流电源是在自动测试环境中提供偏置和对部件或最终产品提供激励的理想设备，其广泛应用于各种测控系统、航天航空系统、船舶系统、工业检测与控制及其他领域的复杂测试系统。在产品研制、生产及测试过程中，该产品能提供稳定的输出，简化供电配置，缩短开发周期。
功能特点
主要特点
典型应用
航天工作者对航天器进行地面测试
航天工作者在对航天器进行地面测试中，通过1769程控直流电源的斜率编程功能，可实现对航天器供电系统的航天电池输出进行精确仿真。当航天器在太空环境中进入阴影区域时，太阳电池阵供电会逐渐切换到航天电池供电，在此切换过程中，母线电压缓变上升；而当航天器在太空环境中退出阴影区域时，航天电池供电会逐渐切换到太阳电池阵供电，在此切换过程中，母线电压缓变下降。
值得一提的是，1769程控直流电源的斜率编程功能是在输出环路的采样基础上，完全由软件通过控制算法得以实现，这种由软件完成的功能定义是程控电源软件化趋势的一种实现。通过1769程控直流电源优异的动态性能，加上稳定的控制算法，可实现复杂太空环境下的航天电池供电动态模拟与验证。
技术指标
指标参数 | 1769AD | 1769BD | 1769CD |
额定值 | |||
电压额定值 | 500V | 500V | 500V |
电流额定值 | 30A | 60A | 90A |
最大输出功率 | 5kW | 10kW | 15kW |
电压准确度 | |||
电压编程准确度 | ≤500mV | ≤500mV | ≤500mV |
电压测量准确度 | ≤500mV | ≤500mV | ≤500mV |
电流准确度 | |||
电流编程准确度 | ≤60mA | ≤120mA | ≤180mA |
电流测量准确度 | ≤60mA | ≤120mA | ≤180mA |
输出纹波和噪声 | |||
恒压有效值1 | 70mV | 70mV | 70mV |
恒压峰峰值2 | 350mV | 350mV | 350mV |
负载效应 | |||
电压 | 250mV | 250mV | 250mV |
电流 | 45mA | 90mA | 135mA |
输出响应 | |||
瞬态响应时间 （稳定带：额定电压1%） | ≤1.5ms | ≤1.5ms | ≤1.5ms |
电压上升时间（带载）3 | ≤30ms | ≤30ms | ≤30ms |
电压下降时间（带载）3 | ≤80ms | ≤80ms | ≤80ms |
电压下降时间（空载）3 | ≤10s | ≤10s | ≤10s |
其他 | |||
功率因数 | ≥0.99 | ≥0.99 | ≥0.99 |
模拟编程输入范围 | 0～5V或0～10V | 0～5V或0～10V | 0～5V或0～10V |
注1：20Hz到300kHz。 注2：20Hz到20MHz。 注3：从额定电压的10%上升到90%或从90%下降到10%。 |
