产品概述
6415A光时域反射计是针对光缆监控系统的测试模块。该产品主要用于测量光纤光缆的长度、传输损耗、接头损耗等光纤物理特性，并能对光纤线路中的事件点、故障点准确定位。其广泛应用于电网公司、高速、广电、油气管道及光纤光缆的研制与生产测试等领域，对专网传输工程验收、光缆数据测试、故障抢修维护、光缆巡检修缮等具有重要作用，提高网络的整体效率和稳定性。

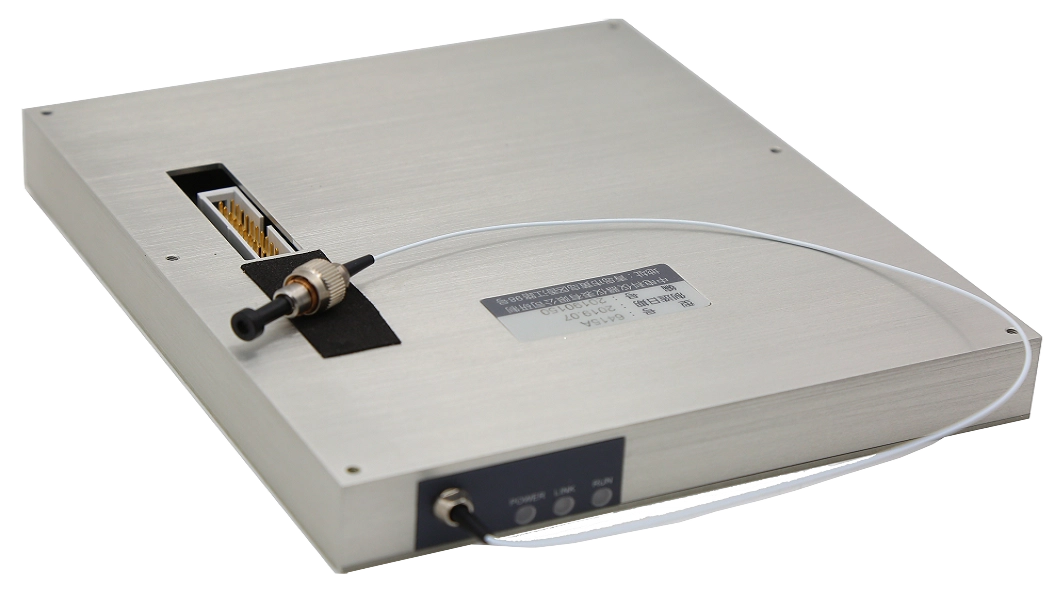

6415A外观结构采用铝合金材料，坚固耐用，该产品具有通用电气接口及FC/UPC光接口，具备以太网、RS232两种通信接口，RS232接口用于获取产品信息，查看并设置初始化IP地址；以太网接口用于控制整个模块，实现命令的发送和数据的传输。
功能特点

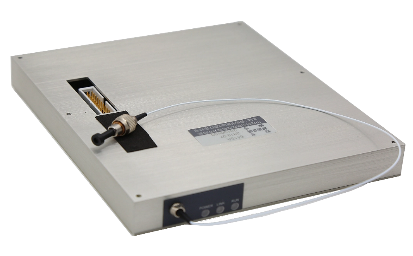

主要特点
● 模块化、体积小、重量轻、便于系统集成
● 最大动态范围45dB，可实现长距离链路测试
● 事件盲区≤1.5m，测试光纤跳线轻松自如
● 通用以太网、RS232接口
● 提供底层控制函数及动态链接库，便于进行二次开发
技术指标
最大动态范围 | 详见“6415A OTDR各模块技术规范模块” |
测距准确度 | ±(0.75＋距离×0.003％＋取样间隔)m，不计折射率误差 |
测距分辨率 | 0.025、0.05、0.1、0.2、0.5、1、2、4、8、16m |
测试量程 | 0.4、0.8、1.6、3.2、8、16、32、64、128、256km |
测试脉冲 | 3、5、10、30、80、160、320、640、1280、5120、10240、20480ns |
最高采样点数 | 256k |
线性度 | 0.05dB/dB |
折射率设置范围 | 1.00000～1.99999 |
光输出接口 | FC/UPC（标配） |
电气接口 | 以太网、RS232 |
电源 | 直流：12V～20V（>1A，电压纹波≤50mV） |
最大功耗 | ≤6W |
最大外型尺寸 | 宽×高×深≤140mm×160mm×19mm |
重 量 | ≤500g |
环境适应性 | 工作温度：-10℃～50℃ 存储温度：-40℃～70℃ 相对湿度：5％～95％，无结露 |
模块号:
模块号 | 工作波长 | 光纤 类型 | 动态范围1 (dB) | 事件盲区2 （m） | 衰减盲区3 （m） |
6415A-1102 | 1550nm | 单模 | 43 | 1.5 | 10 |
6415A-1103 | 1550nm | 40 | |||
6415A-1105 | 1625nm (内置滤波器) | 38 | |||
6415A-1106 | 1650nm (内置滤波器) | 38 | |||
6415A-1108 | 1550nm | 45 | |||
6415A-1110 | 1383nm | 36 | |||
6415A-1111 | 1625nm | 42 | |||
6415A-1201 | 850nm | 多模 | 24 | 1.5 | 10 |
6415A-2101 | 1310/1550nm | 单模 | 42 / 40 | 1.5 | 10 |
6415A-2103 | 1310/1550nm | 37 / 35 | |||
6415A-2104 | 1550/1625nm | 38 / 38 |
