产品介绍

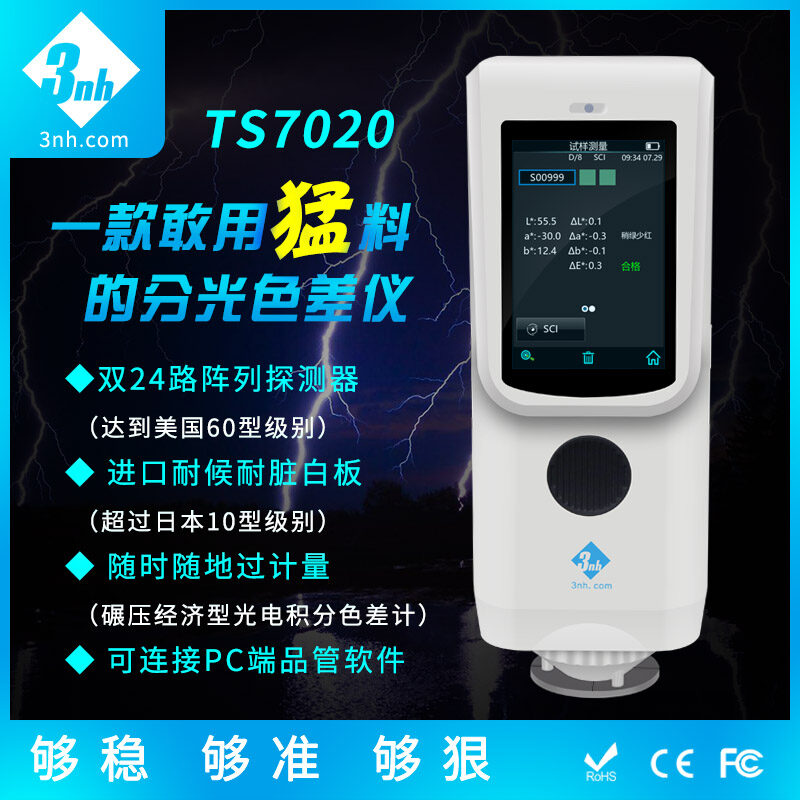

TS7020是3nh运用自主分光核心技术研发的便携式分光色差仪，是分光架构下的高级别色差仪，除保证准确的相对值E的同时，还保证绝对值L、A、B长时间的准确性，随时随地能通过国际标准和国家
产品特点
- 口径：8mm口径
- 定位：经济型
- 优势：光栅分光,可链电脑
- 配件：粉末测试盒
- 适用行业：色母粒，颜料，油墨，染料，涂料粉末
- 便携式分光色差仪，是分光架构下的高级别色差仪除保证准确的相对值△E的同时，还保证绝对值L、A、B长时间的准确性，随时随地能通过国际标准和国家标准的计量。
- TS7020色差仪-粉末涂料分光色差仪
功能亮点
TS7020是3nh运用自主分光核心技术研发的便携式分光色差仪，是分光架构下的高级别色差仪，除保证准确的相对值ΔE的同时，还保证绝对值L、A、B长时间的准确性，随时随地能通过国际标准和国家标准的计量。采用内置硅光电二极管阵列（双列24组）感应器、进口白板，重复性ΔE*ab 轻松控制在0.08以内，同时兼顾测量速度与操作的便捷性，可连接PC端品管软件，实现更多扩展功能，8mm测量口径满足塑胶电子、油漆油墨、纺织服装印染、印刷、陶瓷等各行业生产和品检中的准确色差控制。
TS7020分光色差仪应用
TS7020分光色差仪配备8mm测量口径，满足塑胶电子、油漆油墨、纺织服装印染、印刷、陶瓷等各行业生产和品检中的准确色差控制。
采用全波段均衡LED光源
全波段均衡LED光源保证了在可见光范围内有充足的光谱分布，避免了白光LED在特定波段的光谱缺失，保证了仪器测量速度以及测量结果的准确性。
硅光二极管阵列（双24阵列）传感器
更大面积的双24阵列传感器，强光不会饱和、弱光灵敏度更高和较宽的光谱响应范围，保证了仪器测量速度、准确性、稳定性和一致性。
人体工程学设计
TS7020分光色差仪具有优美、流畅的外形与舒适的握感，符合人体力学的结构设计，贴合掌心适合连续性检测工作，让您使用起来又快又轻松。
计量检定报告
每台TS7020分光色差仪都进行了检定测试，根据权威检定部门测量标准进行检定，测量数据溯源至国家计量院，保证仪器测试数据的权威性。

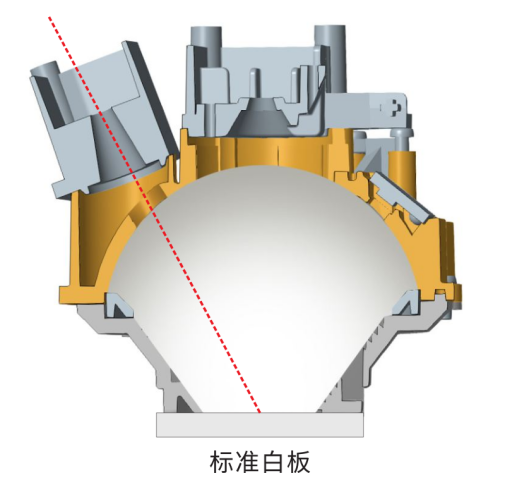

ETC实时校准技术
TS7020分光色差仪采用进口标准白板，耐黄变、脏污不渗入、可擦拭，保证了仪器长期的准确性。同时还采用了创新性的ETC实时校准技术（Every Test Calibration），光学系统内部内置标准白板，并在每次测试中都具有可靠地准确性，重复性。

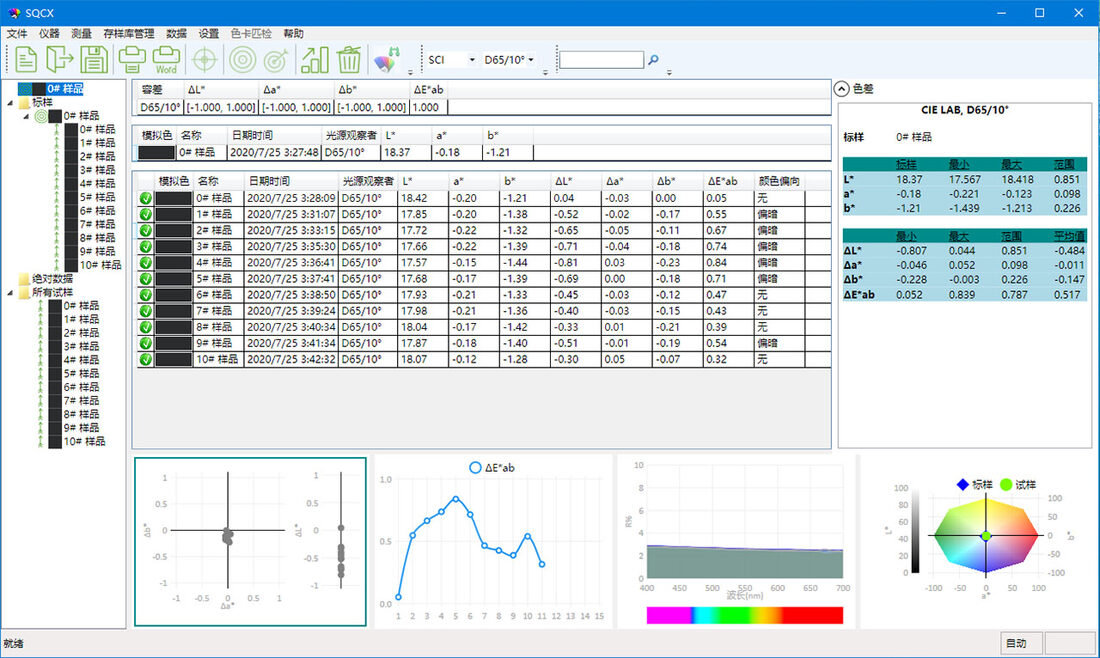

颜色管理软件
TS7020分光色差仪搭配的SQCX品质管理软件，适用于各个行业的品质监控和颜色数据管理。将用户的颜色管理数据化，比较颜色差别，生成测试报告，提供多种色空间测量数据，定制化客户的颜色管理工作。
技术参数
| 产品型号 | TS7020 |
| 照明方式 | D/8（漫射照明，8°方向接收）SCI测量符合标准CIE No.15，GB/T 3978,GB 2893,GB/T 18833,ISO7724-1,ASTM E1164,DIN5033 Teil7 |
| 特性 | Φ8mm测量口径，用于塑胶电子、油漆油墨、纺织服装印染、印刷、陶瓷等行业准确色差控制 |
| 积分球尺寸 | Φ40mm |
| 照明光源 | 组合全光谱LED光源 |
| 分光方式 | 平面光栅分光 |
| 感应器 | 硅光电二极管阵列（双列24组） |
| 测量波长范围 | 400～700nm |
| 波长间隔 | / |
| 半带宽 | 10nm |
| 测定范围 | L:0~100反射率：可测试用户指定3个特定波长处反射率(默认440nm、550nm、600nm) |
| 测量口径 | Φ8mm |
| 含光方式 | SCI（包含镜面反射） |
| 颜色空间 | CIE LAB,XYZ,Yxy,LCh |
| 色差公式 | ΔE*ab,ΔE*00 |
| 其它色度指标 | / |
| 观察者角度 | 10° |
| 观测光源 | D65,A,F2(CWF) |
| 显示 | 反射率(用户指定3个特定波长处反射率)，样品色度值，色差值/图，合格/不合格结果，颜色仿真，颜色偏向 |
| 显示精度 | 显示0.1、存储0.01 |
| 测量时间 | 约1.5s |
| 重复性 | 色度值：MAV/SCI,ΔE*ab 0.08以内（预热校正后,以间隔5s测量白板30次平均值） |
| 台间差 | MAV/SCI,ΔE*ab 0.4以内（BCRA系列Ⅱ 12块色板测量平均值） |
| 测量方式 | 单次测量，平均测量（2~99次） |
| 定位方式 | 稳定片定位 |
| 尺寸 | 长X宽X高=81X71X214mm |
| 重量 | 约460g |
| 电池电量 | 锂电池，8小时内6000次测量 |
| 照明光源寿命 | 5年大于300万次测量 |
| 显示屏 | TFT 真彩 3.5inch，电容触摸屏 |
| 接口 | USB |
| 存储数据 | 标样500条，试样10000条 |
| 语言 | 简体中文，English，繁体中文 |
| 操作温度范围 | 0~40℃，0~85%RH（无凝露），海拔：低于2000m |
| 存储温度范围 | -20~50℃，0~85%RH（无凝露） |
| 标准附件 | 电源适配器、数据线、说明书、SQCX品质管理软件(官网下载)、黑白校正盒、保护盖、腕带、Ø8mm平台口径 |
| 可选附件 | USB微型打印机、粉末测试盒 |
| 注： | 技术参数仅为参考，以实际销售产品为准 |
应用领域
塑料行业
用于塑料原料、塑料制品的颜色质量控制，确保批次间颜色一致性
涂料行业
精确测量涂料、油漆的颜色参数，确保产品质量稳定
纺织印染
用于纺织品、布料的颜色测量和色差控制，提高产品合格率
食品行业
测量食品的颜色参数，评估食品新鲜度和品质等级
化妆品
控制化妆品的颜色一致性，确保产品外观质量稳定
建材行业
用于瓷砖、石材、涂料等建筑材料的颜色质量控制
❓ 常见问答 6 查看更多 →
如何选择合适的分光色差仪呢？
根据应用进行选择：
测量中低光泽、光滑或磨砂表面上的颜色可以选择45°/0°分光测色仪；测量中低光泽、高光泽表面颜色可以选择D/8分光色差仪；测量特殊涂层颜料或含有珠光剂等添加剂的特殊颜色可以选择多角度分光光度仪。
根据参数进行选择：
根据测量要求参数可以选择有10nm或者20nm波长间隔的反射率曲线，也可以根据精度进行选择。
根据应用场景进行选择：
需要测量高精度的产品可以选择台式分光色差仪，需要方便携带可以选择便携式分光色差仪。
根据品牌进行选择：
国内品牌有林上、3NH、彩谱等，国外品牌有爱色丽、柯尼卡等。但是国外品牌的色差仪售后比较麻烦。
根据价格进行选择：
对比各个厂家的仪器价格选择性价比最高的仪器。林上的便携式分光色差仪LS176色差仪和LS176B色差仪能通过国家计量并且标准偏差ΔE*ab在0.03以内，采用了光谱传感器配合拟合算法对可见光的8个波段进行分析处理，性价比更高。
根据增值服务进行选择：
2.树脂本身差异
不同批次树脂本身底色（如白度、黄度）可能有轻微不同，会影响最终的塑料件颜色。使用分光色差仪可以测量白度、黄度参数，帮助客户选择最合适的树脂。
3.添加剂影响
抗氧剂、增塑剂、阻燃剂、填充剂（如玻璃纤维、碳酸钙）本身的颜色，以及不同批次间含量的差异，也可能改变塑料的颜色。
4.注塑工艺影响
注塑时间、温度、压力等参数的波动会导致注塑件光泽度、颜色深浅和均匀性产生变化，是导致塑料色差的重要因素。
5.设备因素
注塑机性能老化，螺杆、料筒磨损导致分散能力下降，颜色便无法均匀分布。设备清洗不彻底，残留油污、上次的旧料或色料混入也会造成塑料色差。
6.人为因素
操作工艺不规范，不同操作者设置工艺参数不同，颜料称量不准确或配方不一致，颜色测量方法不标准等，都会导致塑料件产生色差。
二、分光色差仪在塑料调色中的应用
1. 调色原理基础
要使用分光色差仪辅助调色，首先我们要对调色的基本原理、色差仪上Lab值的含义有所了解。
光学三原色红、绿、蓝使用加色混合原理，三色光叠加越多颜色越亮，适用于光源。而塑料调色使用减色混合原理，三原色青、品红、黄叠加越多颜色越暗。塑料本身不发光，因此塑料主要是通过调整颜料或色母粒配比，改变对光的吸收和反射来调色的。
青色颜料：吸收红光，反射绿光和蓝光。
品红颜料：吸收绿光，反射红光和蓝光。
黄色颜料：吸收蓝光，反射红光和绿光。
2. Lab色空间参数含义
在分光色差仪中，常用Lab颜色空间来描述物体的颜色。
L：明亮度，L值越高，塑料颜色越浅、越亮；L值越低，塑料颜色越暗。
a：红绿偏向，a>0，塑料颜色偏红；a<0，塑料颜色偏绿。
b：黄蓝偏向，b>0，塑料颜色偏黄；b<0，塑料颜色偏蓝。
例如当色差仪测量塑料样品的L值偏低，就代表颜色偏暗，可以增加白色（钛白粉）。
三原色
Lab色彩空间
一、如何在布料行业中使用色差仪？
传统的布料颜色检测主要依靠人眼。这种方法主观性强，容易产生误差，而且难以准确掌握色差，给颜色调整带来了很大挑战。此外，从众多色卡中找到与客户提供的布料颜色最接近的色卡也非常困难。色差仪的发明解决了这些问题，使颜色检测更加科学准确。现在我们以林上分光色差仪为例进行讲解：
1.实物色差对比
只需两步，测色仪即可快速测量色差。将设备放在一块布料上，按下“扫描标准”。然后，将其放在另一块布料上，按下“扫描样品”。设备将显示色差值，甚至会显示布料是否通过质量检测。林上分光色差仪还提供颜色偏差指示，方便您进行混色。
2. 保存标准颜色
将仪器放置在客户的标准面料上，按下“扫描标准”。然后，在设备中保存颜色并命名。之后，在测试其他面料时，可以轻松调用保存的标准颜色进行比较，而无需携带实物面料。
3.快速配色
仪器内置有电子色卡，对于纺织行业，可以选择TPG色卡。将色差仪放在布料上测量颜色，设备会自动显示三个最接近的TPG颜色匹配。这节省了时间，避免了繁琐的手动配色过程。
4.自定义色卡库
如果工厂有自带色卡，请将设备连接到电脑。创建一个新的色卡库并命名。然后，在软件中测量并记录每种布料的颜色。“将数据写入仪表”后，即可使用自定义色卡库。在以后的测量过程中，设备可以自动将布料颜色与自定义色卡库中最接近的颜色进行匹配。
LS175匹配色卡号
LS175内置多本色卡
测量数据精准，测量精度为0.01，色差重复性小于0.03，数据准确稳定，可以通过权威计量院的检测。
仪器可以连接APP和PC软件导入和导出数据，轻松实现工厂内部塑料颜色数据共享，使塑料生产颜色统一化、标准化。同时还可以生成测试报告，将塑料颜色数据分享给客户。
LS173：手持式分光色差仪，方便携带，适用于不透明塑料样品的颜色检测。
LS177：台式分光色差仪，50mm大孔径，适用于色母粒、粉末等颜色检测。
LS155：台式分光色差仪，适用于透明及半透明塑料样品的颜色和透光率检测。
凭借多年的技术积累与创新能力，林上仪器不断优化色差检测方案，让颜色检测更加智能、精准与高效。从手持式的分光色差仪LS173到台式的LS177、LS155等型号，林上为塑料行业提供了多场景、多用途的专业选择。
想要了解更多产品详情与应用案例，欢迎联系我们，我们将竭诚帮助您选择合适的颜色测量方案。
