CV-2000系列提供高速、高精度的尺寸测量功能，同时具备超强的凹凸缺陷检测能力，能为表面缺陷提供高度信息，进一步丰富缺陷的信息维度。实时反馈生产线产品的尺寸信息，使操作员能更早发现尺寸质量问题并及时处理。
- 一台设备就能实现线缆尺寸精密测量、凹凸缺陷检测、360°连续表面缺陷检测
- 最高80K高速高精度尺寸测量、凹凸缺陷检测
- 4路100K高速彩色扫描相机，提升检测覆盖率
- 采用先进的AI模型和计算机视觉技术，降低了漏检率和误检率，提升了客户现场部署速度，节约客户成本
- 支持缺陷检测分类高级功能，检测结果更准确

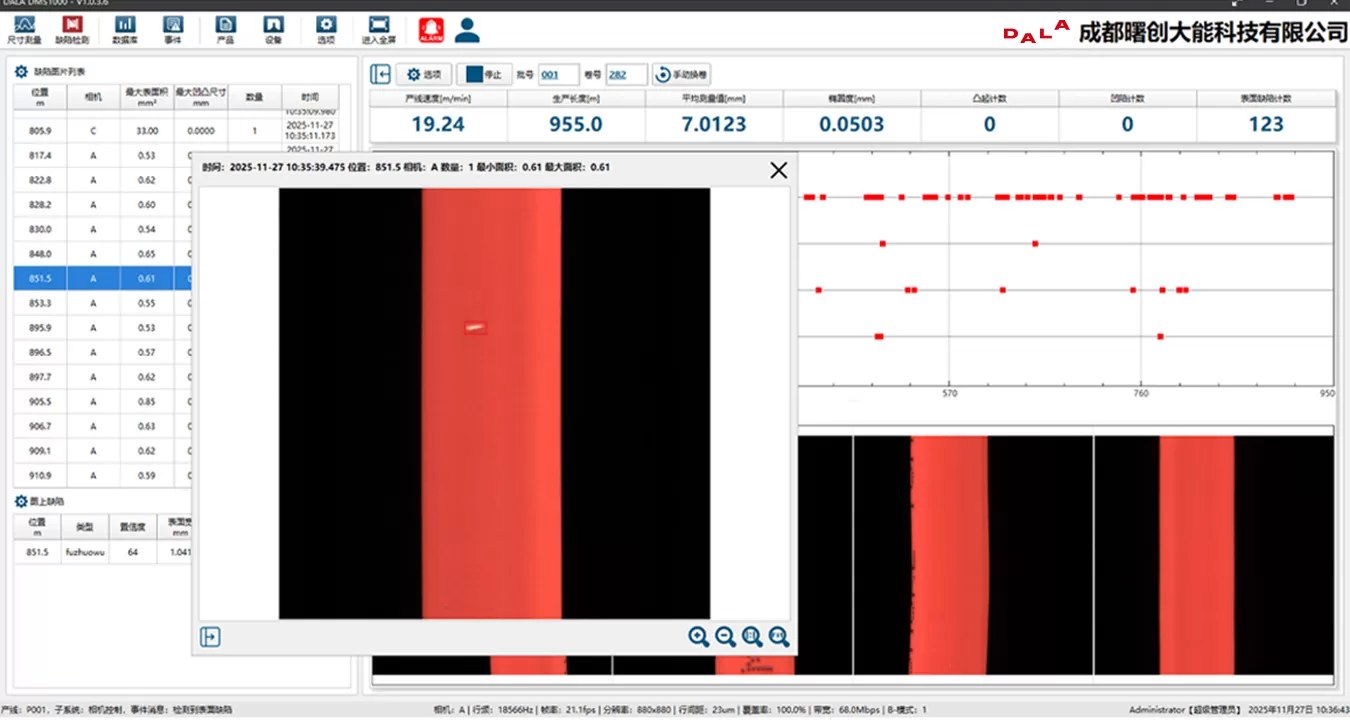

- 详细记录趋势数据、统计数据、缺陷数据，方便分析与回溯
- 自定义报警功能，可根据缺陷类别、缺陷大小设置报警等级
- 专为工业环境而设计，高可靠性的电气系统、光源/成像系统、散热系统、软件系统，支持长期稳定运行

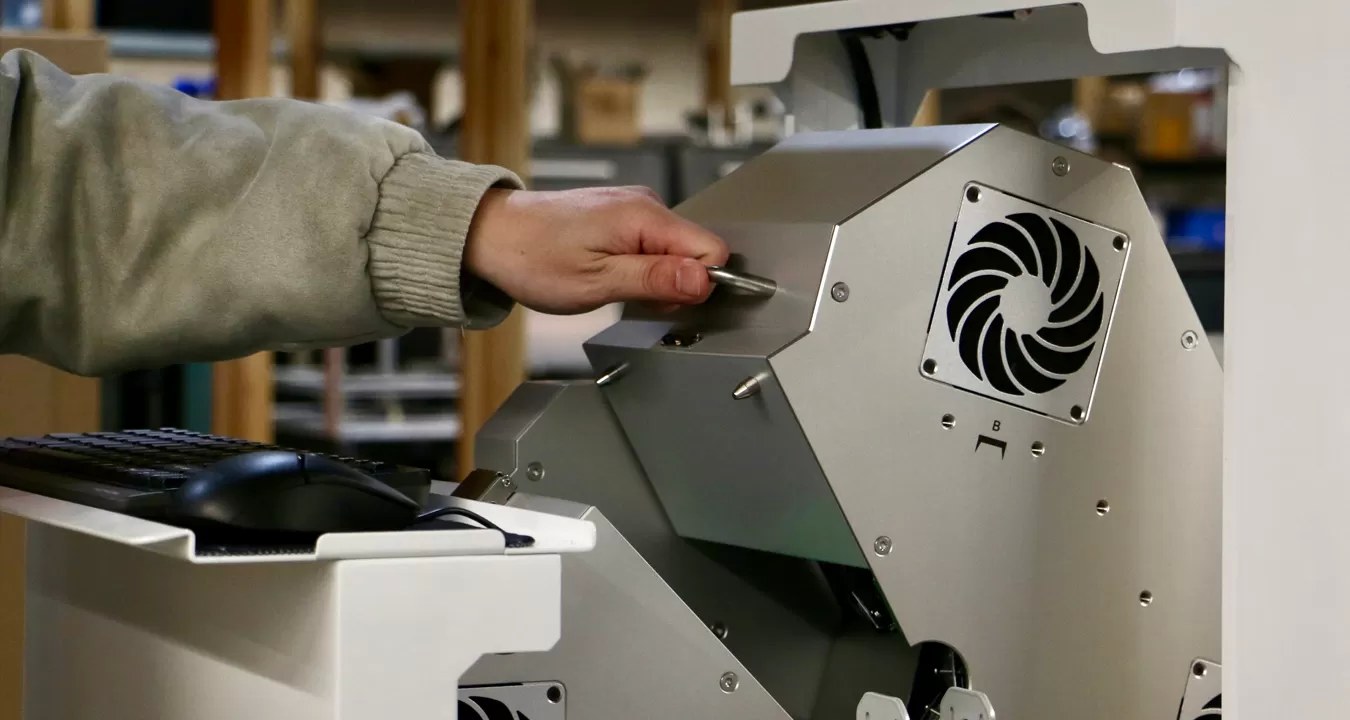

- 上下开合设计、电动升降功能等，日常使用、维护更方便
| 测量范围 | 0.2～40mm |
| 测量数据 | 尺寸测量、凹凸缺陷检测、表面视觉缺陷检测 |
| 测量原理 | 基于远心光源尺寸测量和机器学习表面缺陷检测技术 |
| 应用行业 | 电线电缆、光纤光缆、扁平漆包线等 |
核心优势

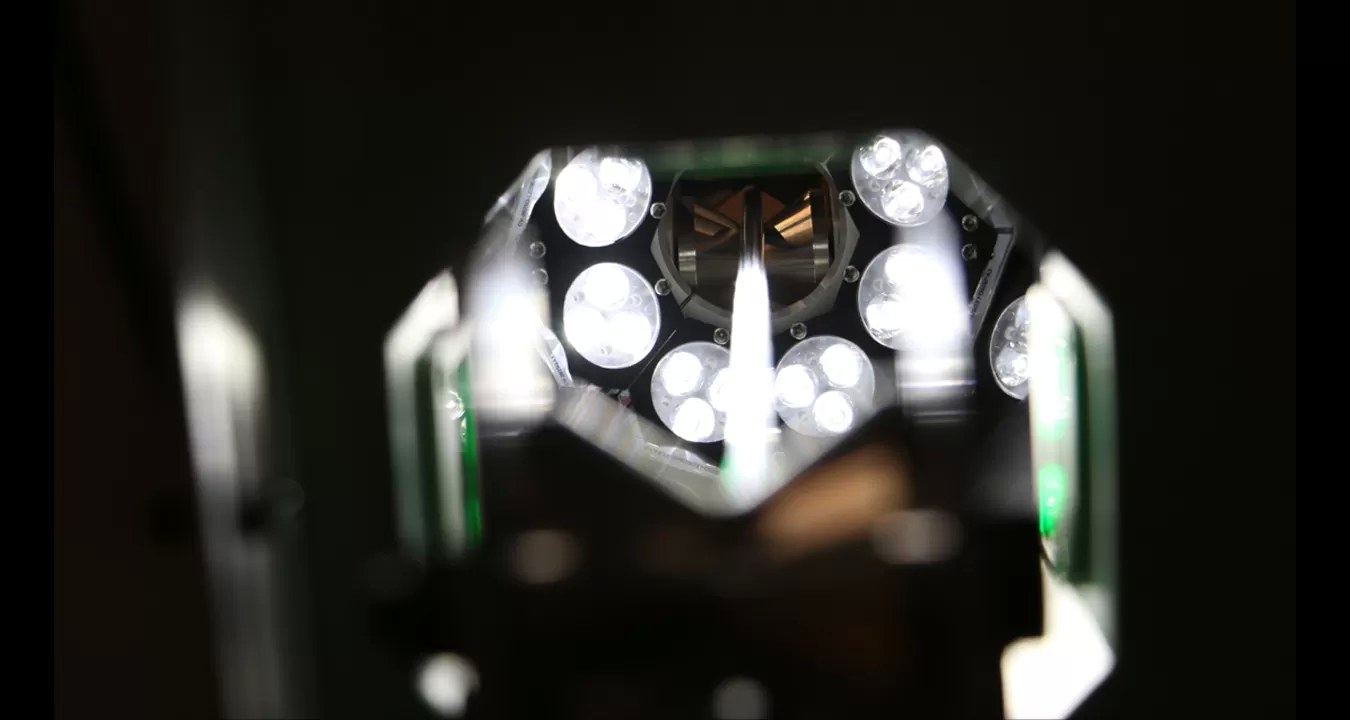

高亮光源

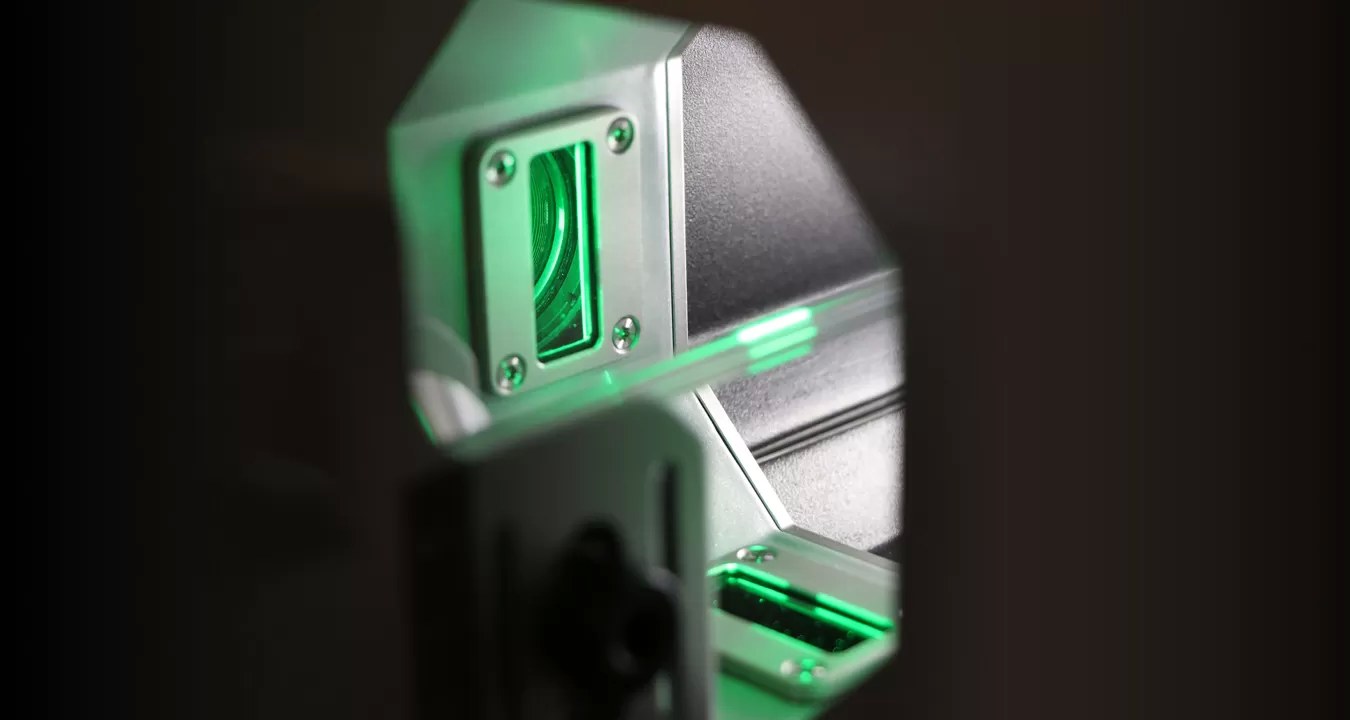

精密尺寸测量
开合盖设计
实时、连续缺陷检测
规格参数
| 分类 | 项目 | CV-2025Q | CV-2040Q |
|---|---|---|---|
| 测量范围 | 视觉测量范围 | 0.2–25mm | 0.5–40mm |
| 尺寸测量范围 | 0.2–25mm | 0.5–65mm | |
| 尺寸测量 | 轴数 & 采样频率 | 2 轴，80KHz / 轴 | 2 轴，46KHz / 轴 |
| 重复精度 | ±0.1μm⁽¹⁾ | ±0.25μm⁽¹⁾ | |
| 测量精度 | ±2μm⁽²⁾ | ±4μm⁽³⁾ | |
| 表面缺陷检测 | 表面检测 | 4 路 100KHz 彩色线扫相机，360° 表面覆盖 | 4 路 100KHz 彩色线扫相机，360° 表面覆盖 |
| 表面缺陷漏检率 / 误检率 | <1%⁽⁴⁾ | <1%⁽⁴⁾ | |
| 最小可检测表面缺陷尺寸 | 与相机、镜头配置，产线生产速度有关，可以实现 0.05mm 的缺陷尺寸检测⁽⁵⁾ | 与相机、镜头配置，产线生产速度有关，可以实现 0.05mm 的缺陷尺寸检测⁽⁵⁾ | |
| 凹凸缺陷检测 | 最小可检测凹凸缺陷高度 | 0.02mm | 0.04mm |
| 最小可检测凹凸缺陷长度 | 0.05mm@240m/min；0.2mm@960m/min | 0.1mm@280m/min；0.2mm@560m/min；0.5mm@1400m/min | |
| 输出数据 | 缺陷类型、大小、长度、位置 | 缺陷类型、大小、长度、位置 | |
| 最大线速度支持 | — | 与相机、镜头配置，最小缺陷尺寸有关，可以对小于 200m/min 的场景进行适配 | 与相机、镜头配置，最小缺陷尺寸有关，可以对小于 200m/min 的场景进行适配 |
| 电气接口 | — | 数字量输出 (继电器)、数字量输入 | 数字量输出 (继电器)、数字量输入 |
| 通讯接口 | — | RS485(MODBUS RTU)、TCP/IP、USB | RS485(MODBUS RTU)、TCP/IP、USB |
| 工作电源 | — | 100–240VAC，50/60Hz，Max.1000W | 100–240VAC，50/60Hz，Max.1000W |
| 使用环境温度 | — | 5–45℃ | 5–45℃ |
| 重量 | — | 20kg (测量头)；60kg (带支架) | 32kg (测量头)；72kg (带支架) |
| 防护等级 | — | IP52 | IP52 |
| 注： (1) 设置平均时间为 0.1s，在测量区域中心测量 φ1mm 圆棒的 ±2σ 值； (2) 将 φ10mm 圆棒在 φ8mm 测量区域内移动并测量误差； (3) 将 φ20mm 圆棒在 φ20mm 测量区域内移动并测量误差； (4) 与测量要求相关，需现场调试。 (5) 在 1 倍放大倍率下，可检测小至 0.05mm 的缺陷；最大线速度和测量范围依相机、镜头及产线配置而减小。 | |||
应用场景

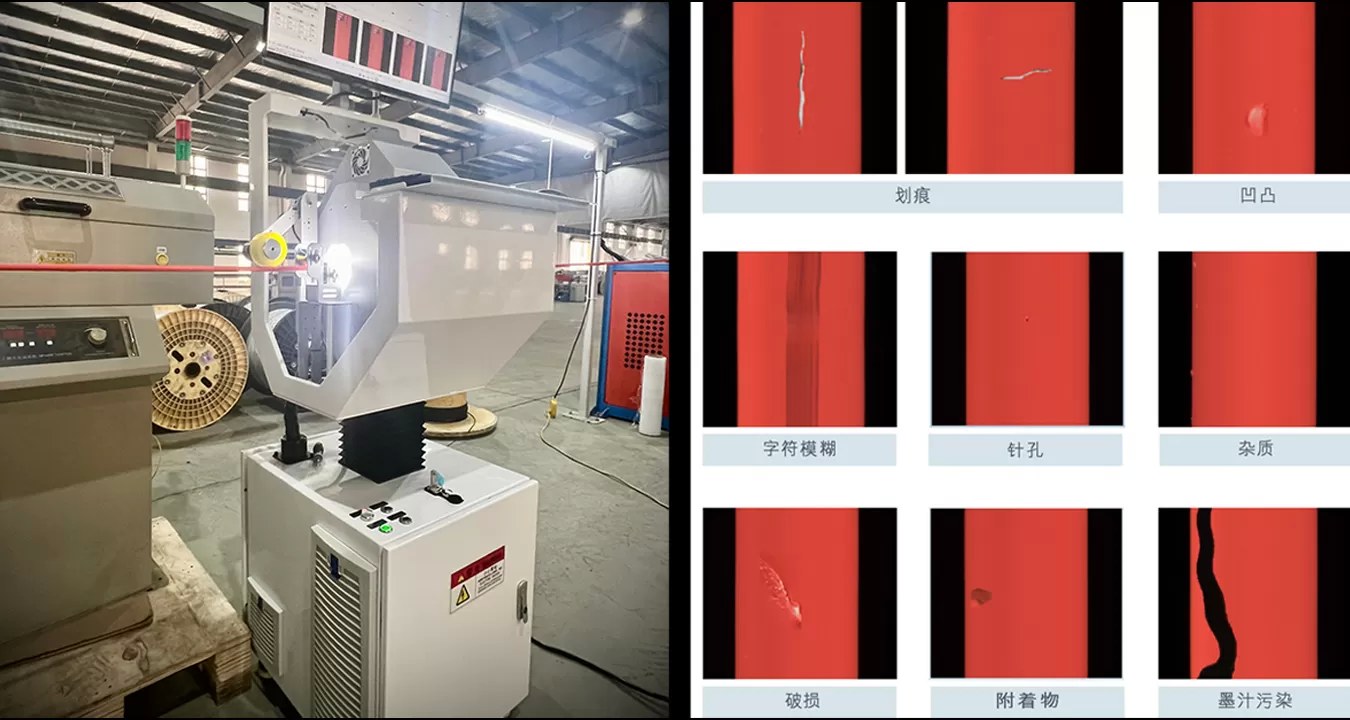

电线电缆表面缺陷检测
常见问题
问：能检测漆包线粒子吗?
答：可以，主要有两种方案：；① 凹凸缺陷检测方案：F 系列、TL-2000 系列、TL-3000 系列均支持凹凸缺陷检测。其中 TL-3000 系列采样频率高达 80 kHz，可满足高速生产场景下的凹凸缺陷检测，并支持凹凸缺陷成像。；② 表面缺陷检测方案：表面缺陷检测系统可从视觉角度检出漆包线粒子等表面异常。
问：能够测量哪些漆包线的表面缺陷?
答：表面缺陷检测系统可检测烧焦、隆起、缩颈、褶皱、气泡等表面缺陷
问：能否检测管材鼓包?
答：我们多款产品均支持凹凸缺陷检测，可检出管材鼓包
问：不同颜色的3D打印耗材都可以测外径吗?
答：可以的
问：可以同时检测表面缺陷检测和外径、凹凸吗？
答：可以。单台表面缺陷检测系统即可实现 360° 表面缺陷检测、精密尺寸测量和凹凸缺陷检测
问：大能测量表面缺陷检测系统，检测凹凸和缺陷分别是什么原理？
答：表面缺陷检测采用 AI 模型和计算机视觉技术；外径与凹凸检测采用远心光学技术
问：最小检测表面缺陷的最小长度和凹凸的最小检测高度是多少？
答：表面缺陷检测的最小可检缺陷随镜头倍率不同而变化；凹凸检测的最小可检高度与采样频率有关。；典型参考值如下：；表面缺陷：在 1 倍率下，最小可检缺陷长度约0.05*0.05 mm；；凹凸缺陷：在 80 kHz 采样频率下，最小可检高度约 0.01 mm。；具体请以选型确认和《表面缺陷检测系统宣传手册》为准或联系销售/技术支持按应用选型;
问：表面缺陷检测设备可支持最大多少线速度？
答：目前最高可支持 300 m/min；不同配置支持的最大线速度不同，需按配置确认
