规格参数
产品介绍

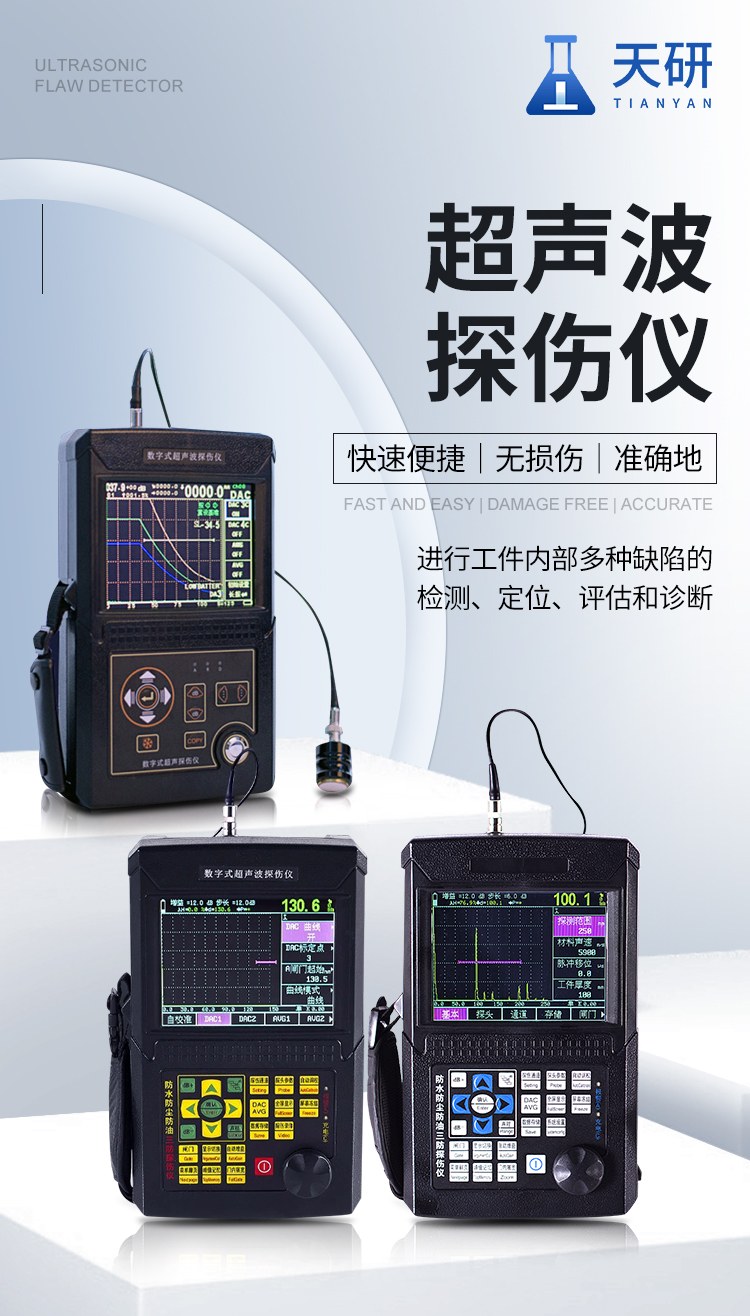

数字超声波探伤仪能够快速便捷、无损伤、准确地进行工件内部多种缺陷如裂纹、焊缝、气孔、砂眼、夹杂、折叠等的检测、定位、评估及诊断，广泛应用于电力、石化、锅炉压力容器、钢结构、航空航天、铁路交通、汽车、机械等领域。它是检测行业的重要仪器。
技术指标：
| 高精良定量、定位，适合较近和较远距离探伤的要求; |
| 近场盲区小，适合小管径、薄壁管探伤的要求; |
| 自动校准：一键式自动校准，操作便捷，自动测试探头的“零点”、“K值”、“前沿”及材料的“声速”; |
| 自动显示缺陷回波位置(深度d、水平p、距离s、波幅、当量dB、孔径ф值); |
| 自由切换三种标尺(深度d、水平p、距离s); |
| 自动增益、回波包络、峰值记忆功能提高了探伤效率; |
| φ值计算：直探头锻件探伤，找准缺陷波自动换算孔径ф值,大平底自动计算; |

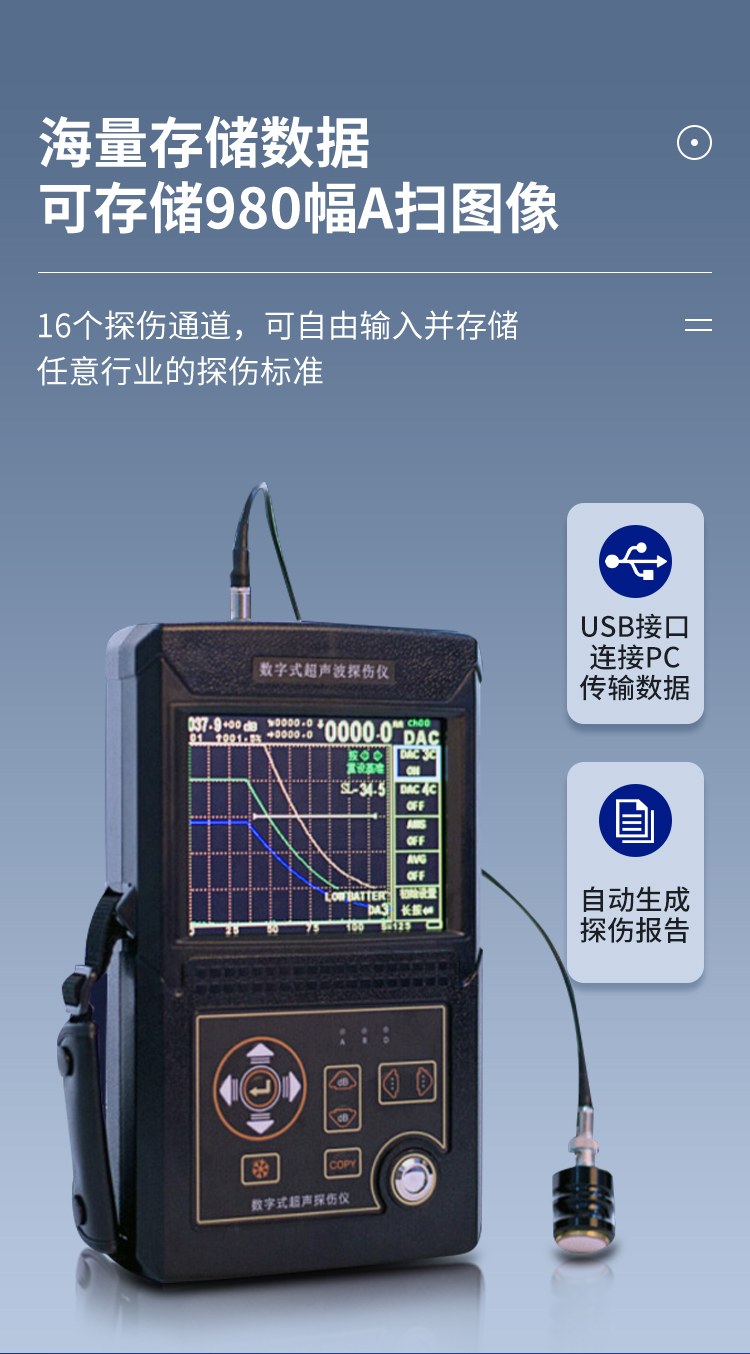

| 100个单独探伤通道(可扩展)，可自由输入并存储任意行业的探伤标准，现场探伤无需携带试块; |
| 可自由存储、回放500幅A扫波形及数据; |
| DAC、AVG自动生成并可以分段制作，取样点不受限制，并可进行修正与补偿; |
| 13个内置探伤标准可调出; |
| 可以自由输入任意行业标准; |
| 发射脉冲宽度和强度可调; |
| 与计算机通讯，实现计算机数据管理，并可导出Excel格式、A4纸张的探伤报告; |
| IP65标准铝镁合金外壳，坚固磨损低，防水防尘，抗干扰能力好; |
| 26万色真彩屏超高亮显示，亮度可调，适合强光、弱光的工作环境; |
| 性能安全环保锂电池供电，可连续工作10小时。 |
| 实时时钟记录：实时探伤日期、时间的跟踪记录，并存储; |
| 掉电保护，存储数据不丢失; |
| 探伤参数可自动测试或预置; |
| 数字抑制，不影响增益和线性; |
| 增益补偿：对表面粗糙度、曲面、厚工件远距离探伤等因素造成的Db衰减可进行修正。 |
| 真正的三防设计，可以保障用户在复杂的现场和野外不受雨水、油污、粉尘等的侵蚀，让探伤仪的使用寿命大大延长 |
辅助功能：
| 角度和K值两种输入方式 |
| 回波次数分析 |
| 电源状态指示 |

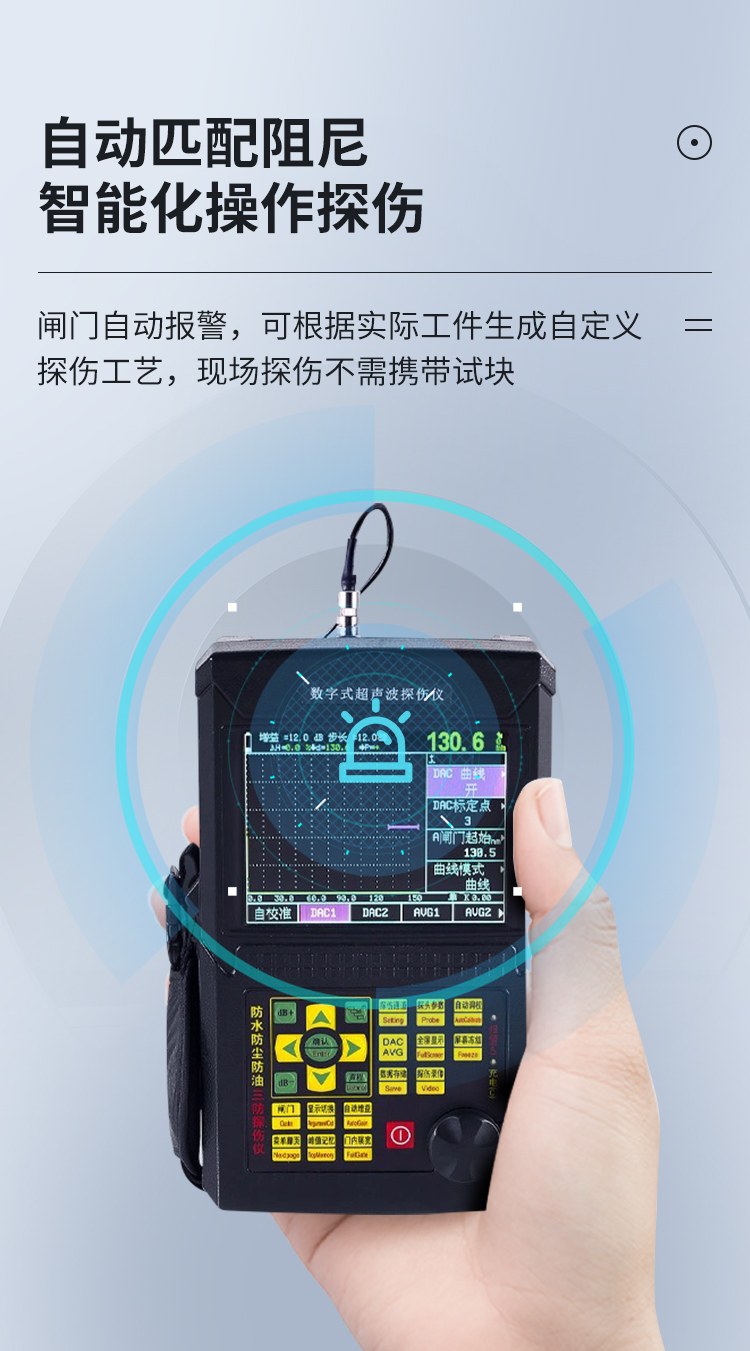

| 闸门声光报警 |
| DAC声光报警 |
| 屏幕的冻结和解冻 |
| 时钟显示 |
特点：
| 按键简洁，操作简单; |

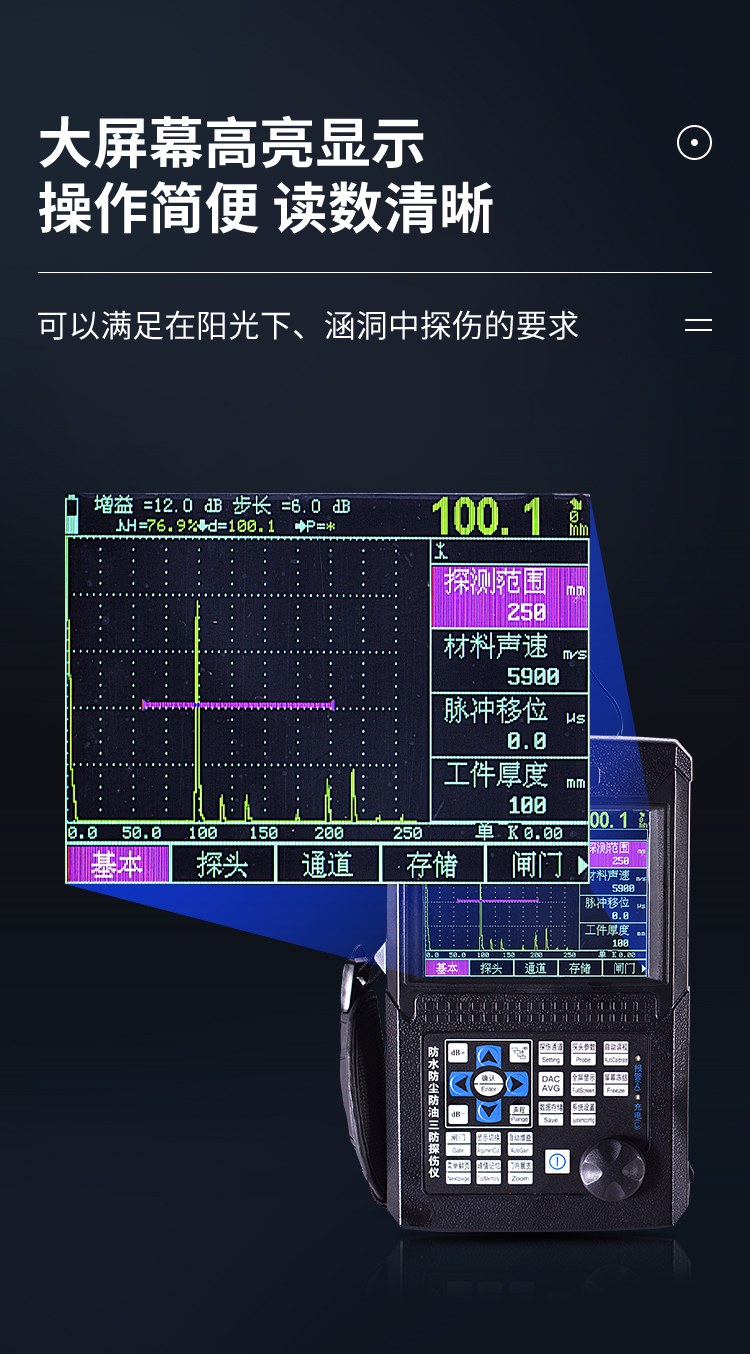

| 大屏幕高亮显示，可以满足在阳光下、涵洞中探伤的要求。 |
技术参数：
| 扫描范围（mm）:0～6000 |
| 工作频率（mm）:0.4MHz～20MHz |
| 垂直线性误差:≤2.5% |
| 水平线性误差:≦0.1% |
| 灵敏度余量:＞62dB（深200mmΦ2平底孔） |
| 动态范围:≧32dB |
| 分辨力:＞40dB（5N20） |
| 噪声电平:＜8% |
| 重复发射频率（MHz）:100~1000HZ |
| 声速范围（dB）:1000～11000（m/s） |
| 工作方式：直探头、斜探头、双晶、穿透 |
| 数字抑制:（0～80）%，不影响线性与增益 |
| 工作时间:连续工作10小时以上（锂电池） |
| 环境温度（℃）:（-20～70）℃（参考值） |
| 相对湿度：（20～95）% RH |
| 外形尺寸:238×155×46（mm） |
| 重量（Kg）:1.2kg |
标准配置：
| 主机:1台 |
| 直探头:1支 |
| 斜探头:1支 |
| 电源适配器:1个 |
| 探头连接线:1个 |
| 使用说明书:1份 |
| 产品包装箱:1个 |
| 合格证、装箱卡、保修卡:1套 |
可选配：
| PC超声波探伤仪通讯软件/份 |
| 标准试块/块 |
| 耦合剂/瓶 |
产品图片
