产品概述

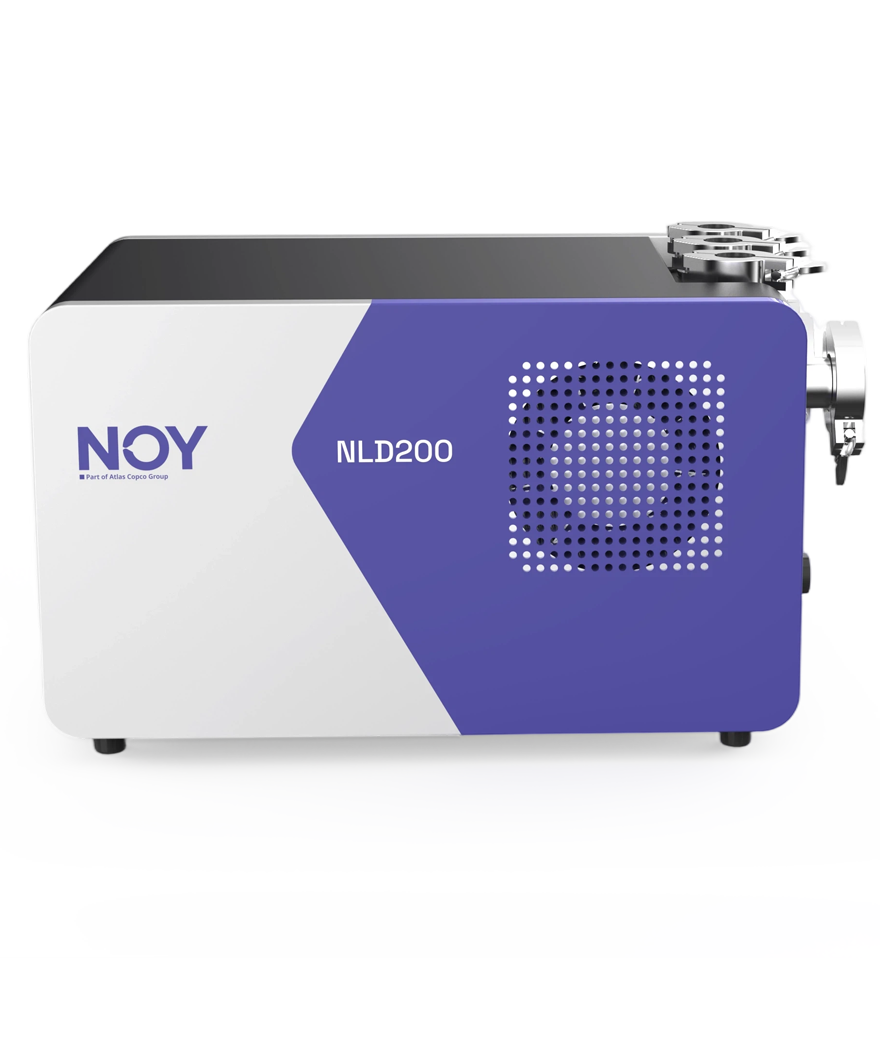

NLD200模块检漏仪是一款模块组合式检漏仪，小体积可灵活配合真空系统、多种气路组合，可适用于单量程、大批量自动化产线的多种检测要求。
独特气路设计，自研质谱室，信号稳定，抗强磁干扰。机械与电路隔离，双铱丝离子源，抗氧化，寿命长。大漏保护模式，避免大气冲击分子泵。大漏检测：预设压力未达标自动报警。手持遥控单元(最远150米)，WiFi连接，支持APP远程控制；自动调零、量程切换，数据实时更新并直接生成Excel。
性能特点
· 模块化设计
· 支持自动化产线
· 单量程规格
· 多种通讯接口
· 分体式显示屏
适用场景
模块集成，适配大批量自动化检测产线
NLD200模块检漏仪，体积小巧模块化结构，可灵活对接各类真空系统，满足单量程、大批量自动化产线检测需求。可集成到整套设备内部，不占用整机操作空间，保障稳定可靠的检漏作业。
技术参数
| 技术参数 | 标配清单 | ||
|---|---|---|---|
| 最小可检漏率 | 3×10⁻¹³ Pa·m³/s | 主机检漏模块 | ×1 |
| 最大进气口压强 | ≤2000 Pa | 显示模块 | ×1 |
| 启动时间 | ≤90 s | 电源模块 | ×1 |
| 响应时间 | ≤0.5 s | 数据线 | ×2（可定制） |
| 可探测气体 | ⁴He,³He,H₂ | 标准漏孔 | ×1（可选配） |
| 通讯 | RS232,RS485,USB | ||
| 校准 | 自动/手动 | ||
| 语言 | 中文/English | ||
| 接口尺寸 | DN KF25/DN KF16 | ||
| 电源/电压 | DC24V,350W | ||
| 重量 | 22 kg | ||
| 尺寸 | (430*270*245) mm | ||
| 工作环境 | 温度:(5~40)℃ 湿度:≤80%RH | ||
| 前级泵 | / | ||
| 最大工作电流 | 14.6A |
NLD200模块检漏仪参数
| 参数 | NLD200 | NHJ400M | NHJ480 | NHJ60O(D) | NHJ800D(L) |
|---|---|---|---|---|---|
| 真空最小可检漏率 | 3×10⁻¹³Pa·m³/s | 3×10⁻¹³Pa·m³/s | 3×10⁻¹³Pa·m³/s | 3×10⁻¹³Pa·m³/s | 3×10⁻¹³Pa·m³/s |
| 真空漏率显示范围 | / | 1×10⁻²~1×10⁻¹³Pa·m³/s | 1×10⁻²~1×10⁻¹³Pa·m³/s | 1×10⁻²~1×10⁻¹³Pa·m³/s | 1×10⁻²~1×10⁻¹³Pa·m³/s |
| 吸枪最小可检漏率 | / | 5×10⁻⁹Pa·m³/s | 5×10⁻⁹Pa·m³/s | 5×10⁻⁹Pa·m³/s | 5×10⁻⁹Pa·m³/s |
| 吸枪漏率显示范围 | 1×10⁻²~1×10⁻⁹Pa·m³/s (zero) | 1×10⁻²~1×10⁻⁹Pa·m³/s (zero) | 1×10⁻²~1×10⁻⁹Pa·m³/s (zero) | 1×10⁻²~1×10⁻⁹Pa·m³/s (zero) | 1×10⁻²~1×10⁻⁹Pa·m³/s (zero) |
| 氦气抽速 | 2.5L/s | 2.5L/s | 2.5L/s | 2.5L/s | 2.5L/s |
| 可探测气体 | ⁴He, ³He, H2 | ⁴He, ³He, H2 | ⁴He, ³He, H2 | ⁴He, ³He, H2 | ⁴He, ³He, H2 |
| 启动时间 | ≤90 s | ≤100 s | ≤90 s | ≤90 s | ≤90 s |
| 响应时间 | ≤0.5 s | ≤0.5 s | ≤0.5 s | ≤0.5 s | ≤0.5 s |
| 检漏口压力 | ≤2000 Pa | ≤2000 Pa | ≤2000 Pa | ≤2000 Pa | ≤2000 Pa |
| 阀组 | / | 有 | 有 | 有 | 有 |
| 显示屏 | / | 分体式 | 集成式 | 集成式 | 集成式 |
| 前级泵 | / | 无前级泵 | 油泵 | 油泵 | 干泵 |
| 前级泵抽速 | / | / | 16m³/h | 2.5m³/h | 15m³/h |
| 主机电源 / 电压 | DC24V、240W | DC24V、350W | 100-120V、60Hz 200-240V、50Hz | 100-120V、60Hz 200-240V、50Hz | 100-120V、60Hz 200-240V、50Hz |
| 工作环境 | 温度：10-40℃ 湿度：≤80% RH | 温度：5-40℃ 湿度：≤80% RH | 温度：5-40℃ 湿度：≤80% RH | 温度：5-40℃ 湿度：≤80% RH | 温度：5-40℃ 湿度：≤80% RH |
| 语言 | 中文 / English | 中文 / English | 中文 / English | 中文 / English | 中文 / English |
| 尺寸 | 370*230*300 mm | 420*275*359 mm | 620*370*1027 mm | 620*370*480 mm | 620*370*1027 mm |
| 重量 | 22 kg | 26 kg | 110 kg | 47 kg | 110 kg |
| 通讯 | RS232,RS485,USB | / | / | / | / |
| 校准 | 内部自动 / 外部手动 | / | / | / | / |
| 接口尺寸 | DN KF25/DN KF16 | / | / | / | / |
| 显示单位 | / | Pa·m³/s、mbar·l/s、 atm·cc/s、Torr·l/s、ppm | Pa·m³/s、mbar·l/s、 atm·cc/s、Torr·l/s、ppm | Pa·m³/s、mbar·l/s、 atm·cc/s、Torr·l/s、ppm | Pa·m³/s、mbar·l/s、 atm·cc/s、Torr·l/s、ppm |
| 可选 | / | / | / | ○干泵 (NHJ600D) | ○大型干泵 (NHJ800DL，35m³/h) |
| 其它 | / | 模块化设计 | 一体化设计 | 便携式设计，抽气量小，适用于实验室等场景 | 模块化设计 |
选配件
压氦罐
背压法检漏需要的配件。 压氦罐给检测工件压入氦气的腔体。 检漏罐是配合检漏仪检测工件。 可以定制尺寸。 性能特点 背压法检漏：将一定压力的氦气示踪气体试件放入检漏夹具中，然后连接检漏仪进行排空。示踪气体通过泄漏孔泄漏，检漏仪检测总泄漏量。通常来说，小型的电子设备采用这种检漏方法。
检氦罐
背压法检漏需要的配件。 压氦罐给检测工件压入氦气的腔体。 检漏罐是配合检漏仪检测工件。 可以定制尺寸。
吸枪
正压法检漏时，配合检漏仪检漏的配件。 柔性管路设计，方便检漏。 配备精密过滤，防止粉尘堵塞吸枪。 使用吸枪时，要使用标准氦气，给检漏仪校准。 性能特点 目前，用氦质谱检漏仪检漏时，如果采用充气法检漏，检漏吸枪是必备的，它连接在检漏仪上，调节合适的气体流量，使仪器处于正常的检漏状态，被检容器充以几个大气压的氦气。检漏时，吸枪的吸嘴沿待检部位移动，没有遇到漏孔时，少量空气由吸枪的吸嘴流入质谱仪，当遇到漏孔时，容器内的氦气通过漏孔浅漏出来，被吸枪吸入质谱仪中，仪器的指示就变大，由此可判断出漏孔的部位和它的漏率的大小。对冲压容器实施质谱检漏，可大大提高产品质量。近年来，对高压容器检漏的要求不断增加，使氦质谱检漏技术应用到许多技术领域中，从而检漏吸枪也被列入主要配件之列。 吸枪是氦质谱检漏仪吸入法检漏的专用工具。主要有可调针阀，毛细吸吸气管、过滤片、链接软管及接头组成。链接软管有3米、5米或更长，取决于被检工件大小和检漏仪氦质谱检漏仪可接近被检工件的程度。软管长，检漏响应时间也长，3米长的响应时间约为2秒。操作时，以连接头链接与氦质谱检漏仪检漏口。在针阀调整合适时，在连续吸入空气的情况下，检漏口可维持5Pa左右的正常工作压力。将吸枪在冲有正压氦的被检工件表面移动，可吸入被检空间泄漏出的氦。大于10-6Pa.m3/s的漏点很容易找出。要检测更小的漏孔则需仔细操作。也可利用吸枪吸入含氦的空气，对逆扩散型检漏仪进行相关的调试。
喷枪
工件接检漏仪并抽真空 喷向焊缝、法兰、密封面等可疑处 适用：实验室科研、医疗设备、航空航天、真空系统、核工业、压力容器等
无线手持器
可远程控制检漏仪的开始、停止、调零。 同步显示检漏仪的漏率值， 可调节不合格报警的音量。
标准漏孔
-8量级的标准漏孔（氦气） 国家标准计量单位计量并出具检定证书 检漏仪漏率的检测标准 标准漏孔可分：内置、外置。
