规格参数
|
设备型号 |

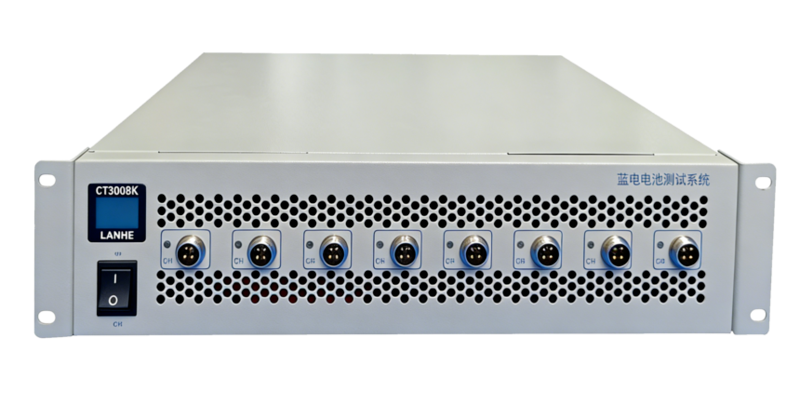

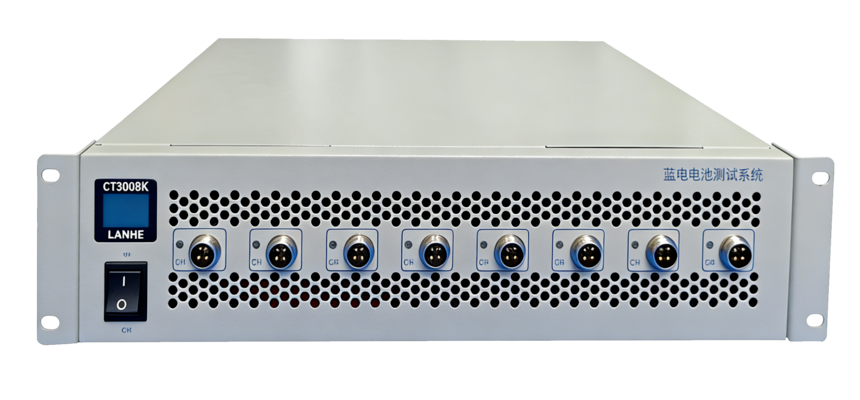

CT3008K |
||||
|
通道数 |
8 |
||||
|
机箱尺寸 |
宽440*高104*深367.2 |
||||
|
输入 |
功率 |
700W(MAX) |
|||
|
电源 |
AC220V50HZ/110V60HZ |
||||
|
阻抗 |
≥10MΩ |
||||
|
电压 |
量程 |
5V(可定制) |
|||
|
输出范围 |
强制放电：-5V～5V 非强制放电：1.5V~5V |
||||
|
精度 |
±0.02%FS（满量程）（23℃±2℃） |
||||
|
分辨率 |
6位有效数字（自动） |
||||
|
电流 |
档位 |
12A |
2.5A |
0.5A |
0.1A |
|
档位 |
6A |
1A |
0.25A |
0.05A |
|
|
输出范围 |
充电：1‰～100%满量程 |
放电：1‰～100%满量程 |
|||
|
精度 |
±0.02%FS（满量程）（23℃±2℃） |
||||
|
分辨率 |
6位有效数字（自动） |
||||
|
输出方式 |
四电极（支持参比电极测试） |
||||
|
恒功率 |
精度 |
±0.05%FS（控制），±0.05%FS（测量） |
|||
|
恒阻 |
精度 |
±0.05%FS（控制），±0.05%FS（测量） |
|||
|
电流响应时间（10%～90%） |
<1ms |
||||
|
设备采样时间 |
记录时间≥100ms（可选配10ms采样） |
||||
|
数据时间变化△t |
10ms～7200s |
||||
|
数据电压变化△U |
电压量程的万分之五及以上 |
||||
|
数据电流变化△I |
电流量程的万分之五及以上 |
||||
|
充电模式 |
恒流充电、恒压充电、恒流恒压充电、恒功率充电、恒阻充电、倍率充电 |
||||
|
放电模式 |
恒流放电、恒压放电、恒功率放电、恒阻放电、倍率放电 |
||||
|
截止条件 |
步骤时间、电压、电流、容量、能量、-DV、充放循环、tx、Cx、N1、N2、电流倍率、库伦效率、容量保持率、温度、电压，自定义变量 |
||||
|
支持DCIR测试 |
支持 |
||||
|
切换时间 |
<3ms |
||||
|
保护条件 |
电压保护 |
过压保护、欠压保护 |
|||
|
电流保护 |
充电电流保护、放电电流保护 |
||||
|
容量保护 |
充电容量保护、放电容量保护 |
||||
|
变化趋势保护 |
恒流充电时，监控电压保护（不能下降） |
||||
|
恒流放电时，监控电压保护（不能上升） |
|||||
|
恒压充电时，监控电流保护（不能上升） |
|||||
|
关联通道保护 |
电压辅助通道最大电压、最小电压保护 |
||||
|
温度辅助通道最大温度、最小温度保护 |
|||||
|
循环 |
1～65000次，工步总数1100，最大支持3层嵌套 |
||||
|
应用范围 |
可用于锂电池材料及超级电容等 |
||||
|
通道控制模式 |
每个通道可检测不同型号的电池，并完全独立工作于不同的模式，互不影响。 |
||||
|
通道特点 |
有独立的硬件恒流源和恒压源、支持掉电保护、支持在线修正电流、电压精度，实现用户“边测试，边校准”。 |
||||
|
噪声 |
<60dB |
||||
|
上位机通讯方式 |
TCP |
||||
|
通讯接口 |
CAN通信 |
||||
|
数据导出格式 |
EXCEL、TXT、CSV |
||||
|
温度范围 |
-0~40℃（23±2℃最佳精度） |
||||
|
湿度范围 |
≤70% 无凝露 |
||||
