声学成像仪怎么选？全站 26 款五品牌一次分清：手机外接、手持、平板大阵列、声热双检、防爆、在线全都有
全站在售 26 款声学成像仪，五个品牌：JP17-S5（64 路 MEMS，高性价比自有品牌）、Fluke（ii01 手机款到 ii1050C 旗舰 202 麦，LeakQ 泄漏定量、PDQ 局放识别）、优利德 UT568/2858 家族（平板大阵列 187/234/345 三档 + 384×288/640×512 红外声热双检 + Ex 防爆）、CEM 华盛昌（DT-1980 系列 138 麦、PRPD 局放、0.3-150m）、ZT-hitop（手持 + 24 小时在线模块）。选型四步：①定形态（手机/手持/平板/在线）②定频段（2k-100kHz 覆盖主流故障）③要不要声热双检 ④现场有没有防爆要求。
视频为本文内容的浓缩版，口径与下面的正文、对照表一致；推荐机型取本篇代表型号，可按预算与实际量程再作调整。
声学成像仪这两年爆发式增长，全站在售已经26 款、横跨五个品牌——价格从手机外接的几千块到 202 麦克风的旗舰，差在哪？差在阵列规模、频段覆盖和算法。
原理一句话：麦克风阵列 + 波束成形。几十到两百只麦克风同时收声，算法算出声源方向，把「听不见的超声波」画成云图叠加在实景上——泄漏点、放电点屏幕上直接亮出来。
① 先定形态：手机外接（Fluke ii01）轻装入门；手持（JP17-S5 / UT568B / ii500C 系列）是绝对主力，单手巡检；平板大阵列（UT568-187/234/345、UT2858Y）阵列更大、远距筛查更快；在线式（Fluke SV600 / ZT 检测模块）固定点位 24 小时值守。
② 再定频段：气体泄漏、阀门内漏、轴承磨损、局部放电大多发 2kHz-100kHz 高频超声波，人耳听不见——认准这个频段的机型（JP17-S5 / DT-1980 全覆盖），低频异响再往下探就要可听声段机型。
③ 要不要声热双检：声音定位「哪里响」，红外定位「哪里热」，双光同测一次巡检两个结论——UT568A/F/2864Y（384×288 或 640×512 红外）、DT-1980PRO/1990H、ii1050C（可接红外模块）都支持。
④ 防爆与算法：燃气化工现场认防爆认证（UT568C Ex / 568E Ex / 568F Ex）；要「泄漏值多少钱」选 LeakQ（ii1020C），要「局放是什么类型」选 PDQ（ii1020C）或 PRPD（DT-1980）。
🧰 逐款带你看
按「先在哪儿用」排的序，每款第一句就是适合谁。全站在售 26 款，五个品牌一台不落。
以下均为嘉品仪器在售机型，含原厂直发、上门安装调试与操作培训。

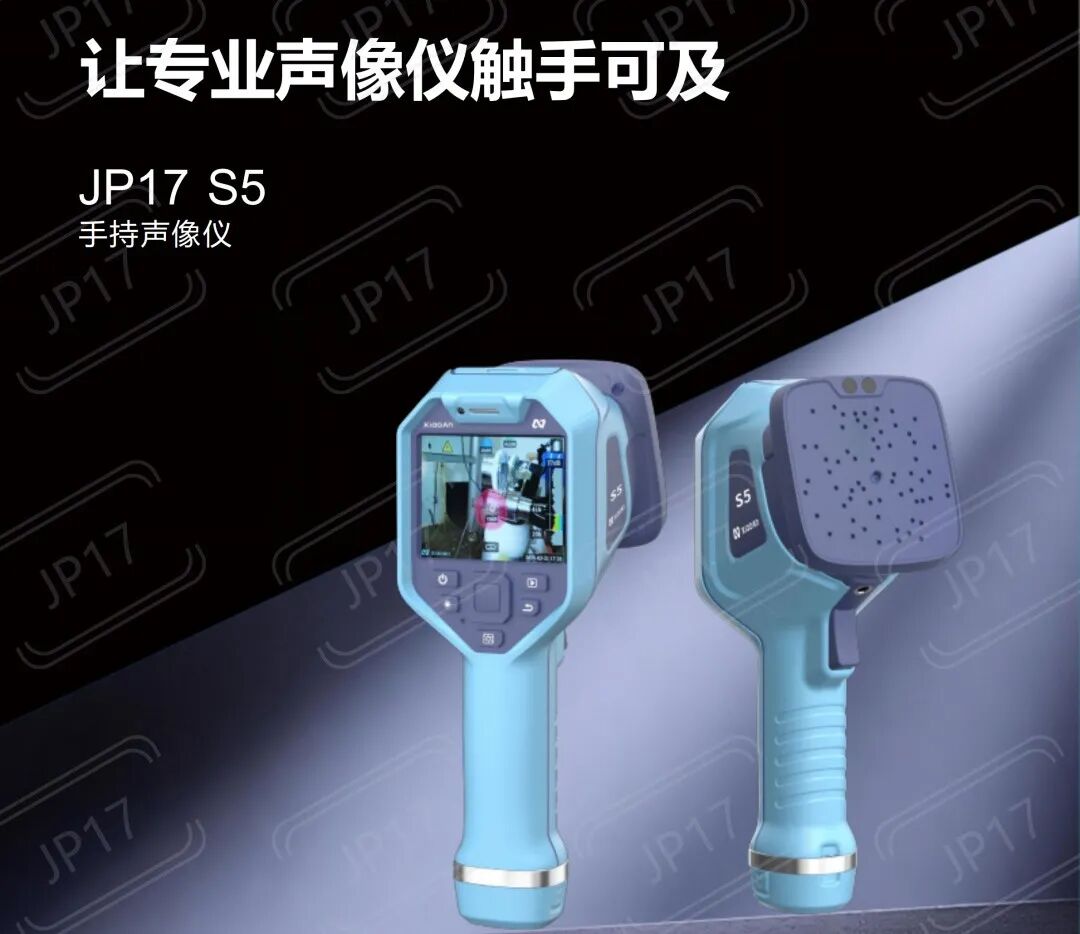

入门与日常巡检的高性价比之选：64 路 MEMS、2k-100kHz 全频段、IP54 耐造。
- 64 路 MEMS 数字麦克风阵列
- 频率 2k-100kHz，工作距离 0.3-60m
- IP54 + 2m 抗跌落，5000mAh 可换电池
要「泄漏值多少钱」和「局放是什么类型」的智能款：LeakQ 算泄漏成本、PDQ 识别局放类型。
- LeakQ™ 实时泄漏量与成本估算
- PDQ™ 机器学习局放类型识别
- SoundSight™ 声像叠加
旗舰全能王：202 麦克风 + 1300 万像素，接红外模块即声热双检。
- 202 个 MEMS 麦克风
- 搭配 SB140 快速气密性检测
- 可接红外模块声热双检，IP54 + 2m 防摔
固定点位 24 小时值守：SoundMap™ 持续监听压缩机、泵、管线。
- 在线式声学成像
- SoundMap™ 声音可视化
- 监控压缩机/泵/管道/传送带
声热双检起步档：声成像 + 384×288 红外，一次巡检两份结论。
- 声像融合 + 384×288 红外热像
- 温度异常与局放同屏定位
- 电力/铁路/燃气化工
138 麦克风的参数狠角色：2kHz-100kHz、0.3-150m、PRPD 局放类型识别。
- 138 个数字 MEMS 麦克风
- 2kHz-100kHz，0.3-150m
- 智能 PRPD 局放类型检测 + 实时泄漏数据
📊 一张表选对型号
不想看长文？第一张表按场景直接对，第二张表按品牌横着比。
| 你的场景 | 推荐机型 | 理由 |
|---|---|---|
| 预算有限先上手 | JP17-S5 / Fluke ii01 | 64 路 MEMS 主流配置 / 手机直连 |
| 压缩空气系统节能排查 | ii500C / ii905C / JP17-S5 | 泄漏即用型，快速定位评估 |
| 泄漏+局放+异响一台全测 | ii915C / DT-1980 / UT568B | 宽频 2k-100kHz 全覆盖 |
| 要泄漏定量与成本核算 | ii1020C | LeakQ™ 实时泄漏量+成本估算 |
| 局放类型要出报告 | ii1020C / DT-1980 | PDQ™ / 智能 PRPD 类型识别 |
| 远距离大面积筛查 | UT568-345 / UT568A-640 | 平板大阵列 + 远距非接触 |
| 声热双检一次巡检 | UT568A-640 / DT-1980PRO / ii1050C | 声像+红外双光同测 |
| 燃气化工防爆区 | UT568F Ex / UT568C Ex / UT568E Ex | 防爆认证 |
| 关键设备 24 小时值守 | ZT 在线模块 / SV600 | 在线部署 + 主动报警 |
第二张表按品牌横着比。
| 品牌 | 代表机型 | 强项 | 适合谁 |
|---|---|---|---|
| JP17 自有品牌 | JP17-S5 | 64 路 MEMS，2k-100kHz，IP54，性价比 | 入门与日常巡检 |
| Fluke 福禄克 | ii1050C / ii1020C | 202 麦旗舰；LeakQ/PDQ 智能算法 | 要定量报告与大厂品质 |
| UNIT 优利德 | UT568A-640 / UT568-345 | 平板大阵列家族 + 声热双检 + 防爆齐全 | 电力/铁路/燃气多场景 |
| CEM 华盛昌 | DT-1980 | 138 麦、0.3-150m、PRPD 局放 | 远距与局放专项 |
| ZT-hitop | 在线检测模块 | 模块化 24h 监控报警 | 无人值守点位 |
🔧 核心仪器
JP17-S5；
Fluke ii01 / ii500C / ii905C / ii915C / ii1020C / ii1050C / SV600；
UNIT 优利德 UT2856Y / UT568B / UT568-187/234/345 / UT2858Y / UT568A-384/640 / UT2864Y / UT568F(Ex) / UT568C Ex / UT568E Ex；
CEM 华盛昌 DT-1980 / DT-1980PRO / DT-1990H；
ZT-hitop 手持式 / 在线检测模块
✅ 选型关键要点
- 阵列规模就是定位精度：从 64 路（JP17-S5）到 138 路（DT-1980）再到 202 路（ii1050C），数量越大波束越窄、云图越细；平板式家族（UT568-187/234/345）按筛查面积选档。
- 频段 2k-100kHz 是主流故障覆盖线：气体泄漏、阀门内漏、轴承磨损、局放的高频特征都在这段；选机型先看频率范围够不够宽。
- 形态跟着巡检半径走：单手近距离点检选手持，远距大面积选平板大阵列，固定点位直接上在线式——别拿手持机当值守设备。
- 声热双检省一半时间：声音定位「哪里响」、红外定位「哪里热」，双光同测（UT568A/F、DT-1980PRO、ii1050C）一次巡检两个维度结论。
- 算法溢价买的是报告效率：LeakQ 直接给泄漏量与成本（节能改造依据），PDQ/PRPD 给局放类型（检修方向）；要出报告的用户这笔钱花得值。
- 防爆认证是硬门槛：燃气化工现场只认 Ex 机型（UT568C Ex/568E Ex/568F Ex），普通机器连门都进不去。
- 工作距离决定使用半径：0.3-60m（JP17-S5）覆盖多数车间，0.3-150m（DT-1980）适合变电站远距巡视。
- 在线模块是节能闭环的最后一环：手持排查找到漏点，在线模块盯着不再复发——两手都要有。
💡 温馨提示
下面这几条都是真金白银踩出来的，下单前扫一眼。
- 雨雪大风天测泄漏：风声雨声全是强噪声源，云图亮斑多半是风不是漏——选安静时段或戴防风罩。
- 只看亮点不辨类型：泄漏、放电、异响在云图上都会亮，结合频段与工况判类型，智能款（PDQ/PRPD）可辅助。
- 拿声像仪替代定量检测：声学成像定位「哪里漏」，漏率与损失还要靠 LeakQ 定量或流量计——定位和定量是两件事。
- 测高压柜不按安全距离：声像仪不是免死金牌，电力安全规程一样要守。
- 麦克风阵列当传家宝：MEMS 麦克风怕潮怕灰，用完即装箱，定期自检阵列健康度。
- 在线模块装完不管：报警阈值要按现场本底噪声校准，装完先跑两周标定期，否则天天误报。
🙋 常见问题
- 26 款这么多，第一步先砍掉哪些？
- 先砍形态不匹配的：要 24 小时值守就只看在线式（SV600/ZT 模块），防爆区只看 Ex 三款，手机外接（ii01）只在轻量排查时考虑。剩下的手持/平板阵营按预算和巡检半径挑。
- JP17-S5 和 Fluke/优利德比，差在哪？
- 不差在核心配置——64 路 MEMS、2k-100kHz、IP54+2m 防摔都是主流档；差在品牌溢价与智能算法（LeakQ 成本估算、PDQ 识别）jp17-S5 没有。日常巡检检漏，S5 够用且预算友好。
- 局放检测哪款最合适？
- 看要不要类型识别：要出「放电类型+概率」的报告选 PDQ（ii1020C）或 PRPD（DT-1980）；只定位不判类型，UT568 家族与 JP17-S5 都能干。
- 声热双检值得加钱吗？
- 看工况：电力运维「局放热点常伴随」、石化「泄漏与保温失效并存」，双光一次巡检两个结论，时间省一半、漏判少一半——高频巡检用户值；一年用两次的，单声学够了。
- 在线式和手持式怎么搭配？
- 手持负责周期性全面排查（找新漏点），在线模块负责关键点位常驻（盯老问题）。节能改造项目标准打法：先手持普查找漏，改造后装在线模块验证效果并盯着。
