IPX1 到 IPX9K 差在哪？淋雨试验箱怎么选，6 个等级一次讲清
防水等级不是"越贵越好"，而是"必须对得上"。IPX1/X2 是垂直与 15° 倾斜滴水，IPX3/X4 是摆管淋雨（防淋水与溅水），IPX5/X6 是喷嘴喷水（防喷水与强烈喷水），IPX7/X8 是短时与持续浸水，IPX9K 是 80℃ 高温高压喷射——五种喷淋方式对应完全不同的机械结构，选错整台机器就废了。
判据也各不相同：滴水的关键是滴水量（4.6～5.2mm/min）与滴水孔径（0.4mm）；摆管的关键是摆管半径（R200～R1600）与喷孔间距（50mm）；喷水的关键是喷孔内径（6.3mm / 12.5mm）与水压（30kPa / 100kPa / 1000kPa）；IPX9K 则是水温 80±5℃、水压 80～100bar、4 个喷嘴在 0°/30°/60°/90° 各喷 30 秒。
选型抓三条线：先定 IP 等级（要测到几级，直接决定机器形态）、再定试件尺寸与承重（样品四周预留 ≥10cm，重型件需定制高承重试验台）、最后看水循环与排水（内置水箱回收、去离子水供水、底部排水口 ≥50mm，决定长期使用成本与实验室改造成本）。
下面按等级从低到高，把嘉品仪器在售的淋雨试验箱系列逐级讲清。
🧰 逐款带你看
01SHIPAC 淋雨试验箱（SR · IPX1～IPX8 一体化）
一箱覆盖 IPX1～IPX8 的整套方案：滴水箱、摆管、莲蓬式溅水、喷枪、浸水装置都在同一套里。
- 滴水试验（IPX1/2）：滴水量 4.6～5.2mm/min，滴水孔径 φ0.4mm、孔间距 25mm，降雨强度 10～400mm/h，滴水范围 1000×1500mm
- 摆管淋雨（IPX3/4）：喷水孔径 φ0.4 / φ0.8mm、间距 50mm，摆管半径 R600 / R1000 / R1600，淋雨水压 80、400kPa，水流量 6、36L/H
- 溅水试验（IPX3/4/5/6）：莲蓬式喷头 121 孔、孔径 φ0.5mm、水压 80～400kPa、仰角 0～45° 可调；水龙头式喷孔 φ6.3mm、φ12.5mm，水压 30 / 100 / 400kPa
- 浸水试验（IPX7/8）：试验空间常用 SR1000 为 W1000×H1000×D1000mm（1 立方）
- 试验台直径 800mm、转速 5～17r/min 无级调速；满足 GJB150.7、MIL-STD-810F 506.4、GB2423.38、GB/T4942.2、GB4208、GB4706、GB7000
02JP17 滴水试验箱 IPX1&IPX2（JP-E710-1）
最基础也最常用的一档：垂直滴水与 15° 倾斜滴水，灯具、电柜、户外仪表的入门必测项。
- 滴水方式：垂直滴水（IPX1）/ 倾斜 15° 滴水（IPX2）
- 滴水高度 200mm，滴水孔间距 20mm，滴水孔径 0.4mm
- 滴水流量 0.17±0.05ml/min 每孔
- 转盘直径 200 / 300 / 400mm（可定制），转盘速度 1～5r/min 可调
- 时间控制 0～999 分钟可调；适用于考核外壳与遮盖物在滴水试验后的防护性能

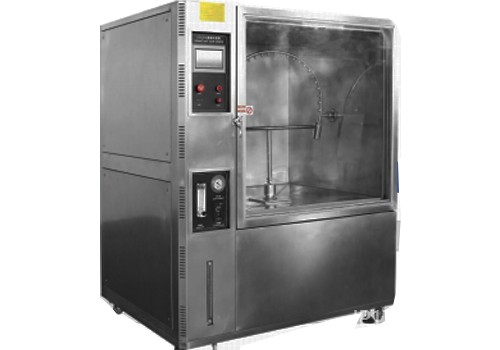

03JP17 淋雨试验箱 IPX3&IPX4（JP-E710-2）
摆管淋雨机型，模拟自然降雨与风吹大雨，覆盖 IPX3 / IPX4 / IPX4K。
- 摆管角度 40° / 90° / 120° / 360°；摆管速度 IPX3 为 2×120° for 4s、IPX4 为 2×350° for 12s、IPX4K 约 60°/s（可定制）
- 喷嘴直径 0.4mm（IPX3 / IPX4）/ 0.8mm（IPX4K），喷水孔间距 50mm
- 喷水流量 每喷嘴 0.07L/min±5%（IPX3&IPX4）、0.6L/min±5%（IPX4K）
- 转盘直径 200 / 300 / 400mm（可定制），转盘速度 1～5r/min
- 适用于电工电子产品外壳防水性能测试，考核 IPX3 / IPX4 / IPX4K 防护等级
04JP17 淋雨试验箱 IPX5&IPX6（JP-E710-3）
喷嘴喷水机型，模拟大暴雨、车轮溅水、冲水与猛烈海浪，覆盖 IPX5 / IPX6 / IPX6K。
- 喷水孔内径 6.3mm（IPX5）/ 12.5mm（IPX6）/ 6.2mm（IPX6K）
- 喷水流量 12.5L/min±5%（IPX5）/ 100L/min±5%（IPX6）/ 75L/min±5%（IPX6K）
- 水压力 30kPa（IPX5）/ 100kPa（IPX6）/ 1000kPa（IPX6K）
- 喷水孔距离样品 2.5～3m，内置水箱回收循环利用；测试周期 0～999h59min
- PLC 触摸屏控制器，防水钢化玻璃观察窗，转子流量计 / 电磁式流量计（可选）；转盘直径 200 / 300 / 400mm，转速 1～5r/min
05JP17 加压浸水试验箱 IPX7&IPX8（JP-E710-4）
模拟浸水环境：短时浸水（IPX7）与持续浸水（IPX8），考核外壳和遮盖物在浸水后的防护性能。
- 箱体材质 304 不锈钢，厚度 3mm，箱体直径 600mm
- 水压 0～0.5MPa（模拟水下 50 米）
- 测试周期 0～99min99sec，试样提升装置为手提式不锈钢吊篮
- 水位显示为刻度加水位管，控制器为数显压力表和计时器
- 适用于产品在运输、贮存或使用期间可能遭受浸水的试验
06JP17 高温高压喷射试验箱 IPX9K（JP-E710-5）
等级最高的一档：80℃ 高温高压蒸汽喷射，汽车发动机舱零部件的 IPX9K 必测项。
- 水温 80±5℃，水压 80～100bar（8000～10000kPa）
- 喷水孔数 4 个，水流量 14～16L/min，喷水距离 100～150mm
- 喷水角度和时间：0° / 30° / 60° / 90°，每个角度喷水 30 秒
- 转盘速度 5r/min
- 模拟高温高压蒸汽喷射清洗环境，适用于电工电子产品外壳在高温高压喷水试验后的防护性能测试
📊 一张表选对型号
| 等级 | 代表型号 | 喷淋方式 | 关键参数 | 典型适用产品 | 页面 |
|---|---|---|---|---|---|
| IPX1 / IPX2 | JP-E710-1 | 垂直滴水 / 15° 倾斜滴水 | 滴水量 0.17±0.05ml/min·孔，孔径 0.4mm | 灯具、电柜、户外仪表 | 详情 → |
| IPX3 / IPX4 / IPX4K | JP-E710-2 | 摆管淋雨 | 摆管 R200～R400，喷孔 0.4mm、间距 50mm | 户外灯具、连接器、电机 | 详情 → |
| IPX5 / IPX6 / IPX6K | JP-E710-3 | 喷嘴喷水 | 孔径 6.3 / 12.5 / 6.2mm，水压 30 / 100 / 1000kPa | 汽摩零部件、充电桩 | 详情 → |
| IPX7 / IPX8 | JP-E710-4 | 加压浸水 | 水压 0～0.5MPa（等效水下 50m） | 水下设备、密封件 | 详情 → |
| IPX9K | JP-E710-5 | 高温高压喷射 | 80±5℃、80～100bar、4 孔 14～16L/min | 汽车发动机舱件 | 详情 → |
| IPX1～IPX8 整套 | SR1000 | 滴水 + 摆管 + 溅水 + 浸水 | 滴水量 4.6～5.2mm/min；摆管 R600～R1600 | 第三方检测、整机型式试验 | 详情 → |
| 整车级淋雨 | JP-E710-6 | 顶喷 + 侧喷淋雨室 | 淋雨强度 20±2mm/min，内框 8000×3500×3500mm | 汽车、农用车整车 | 详情 → |
| 防尘的"干"半边（配套） | QDT-1000 | 吹尘 + 抖尘（浮尘 F / 流尘 C） | 灰尘浓度 100～60000mg/m³ 可校正 | 与防水箱配套成对采购 | 详情 → |
🔧 核心仪器
淋雨试验箱（滴水 / 摆管 / 喷嘴 / 加压浸水 / 高温高压喷射五种方式，覆盖 IPX1～IPX9K）；
用于验证电工电子、灯具与汽车零部件外壳的防水防护性能。
✅ 选型关键要点
测试等级：明确 IPX1～IPX9K 要测到几级，匹配 GB/T 4208、IEC 60529 标准要求，等级决定设备形态，不是越高越好
喷水参数：喷水孔径、间距符合标准（孔径 0.4 / 0.8 / 6.3 / 12.5mm，间距 50mm），流量波动 ≤±2%，摆管角度精度 ±1 度以内
滴水参数：滴水高度 200mm、孔间距 20mm、孔径 0.4mm、流量 0.17±0.05ml/min 每孔，降雨强度可调 10～400mm/h
水压控制：30～300kPa 可调（摆管与喷嘴机型），IPX9K 为 80～100bar，压力稳定无波动，需带压力表与流量计
试验台：支持 1～5r/min（部分机型 5～17r/min）可调转速，确保样品全角度淋雨，重型样品需定制高承重试验台
排水系统：底部排水口直径 ≥50mm，坡度 ≥2 度，确保积水快速排空
水循环与水质：内置水箱回收循环利用，试验用水优先采用去离子水，配水质过滤系统防止杂质堵塞喷嘴
控制系统：支持测试参数可编程，具备数据记录、故障自诊断及报警功能；优先选择支持远程监控、数据导出的机型
安全与就位：配漏电、短路、电机过热保护；整套淋雨系统含水箱，自重与水路改造都要在建设前规划好
💡 温馨提示
无需高等级测试（如 IPX9K）时，避免盲目采购高端机型，降低成本
试验用水优先使用去离子水，防止水垢附着在设备部件及样品表面
提前规划实验室排水系统，避免积水倒灌损坏设备
采购前要求厂家演示喷淋均匀性，确保符合测试标准，避免试验数据失真
单台机器只覆盖部分等级时，注意与已有的防尘箱、浸水箱配套，避免出现"测得了 5 级测不了 6 级"的缺口
🏭 他们都用得上
户外灯具与景观照明 ｜ 汽车灯具与线束 ｜ 充电桩与储能柜 ｜ 电柜与配电箱 ｜ 电机与泵阀 ｜ 通信基站设备 ｜ 水下与海洋工程设备
常见配套标准：GB/T 4208、IEC 60529、GB 2423.38、GB/T 4942.2、GJB 150.8A、MIL-STD-810F 506.4。选型时先明确防护等级与试件尺寸，再倒推喷淋方式与水压——等级定了，机器形态就定了。
"防水 + 防尘"通常是同一份外壳防护大纲里的两半，本站另有 SHIPAC SD 砂尘试验箱与 Q-test QRT / QDT 耐水耐尘箱，可与淋雨箱配齐整套 IP 测试能力。
