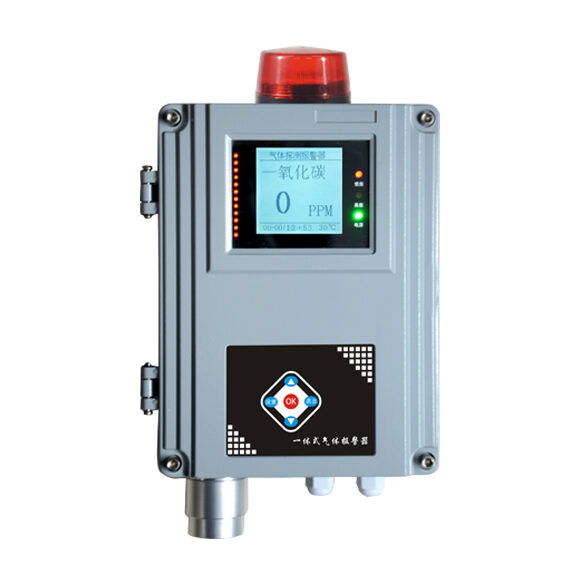

QD6380（GTYQ-QD6380）是中安探测自主研发的点型气体探测器，采用固定式DC24V供电设计，搭载催化式、电化学式、红外式、PID、半导体五种检测原理，可检测可燃气体、有毒有害气体及氧气等多种气体类型。可燃气体检测范围(3～100)%LEL，有毒有害气
体检测精度高，量程可调，满足工业现场高精度气体监测需求。QD6380 采用自然扩散式采样方式，依靠气体自然扩散进入检测腔体，无需泵体驱动，结构简洁、故障点少、维护成本低，适合固定式区域长期连续监测。产品配备数码显示，实时显示气体浓度数字与设备工作状态，输出信号采用四总线RS485数字信号传输，通信稳定可靠，抗干扰能力强，适合长距离传输，探测器与主机间最大距离可达≤1000m。
QD6380 采用隔爆型防爆设计，防爆标志Ex d ⅡC T6 Gb/Ex tD A21 IP66 T80℃，防爆证号CNEx21.5589X，整机防护等级达IP66防护等级，可安全用于工厂存在爆炸性气体环境的1区、2区危险场合。产品环境温度适应范围宽泛，可燃气体检测环境温度-40℃～+70℃，有毒气体检测环境温度-25℃～+55℃，相对湿度(20~93)%，压力限制86kPa~106kPa，适应严寒、高温、高湿等各类恶劣工业工况。设备配备红外遥控调试功能，不开盖即可对探测器进行参数调整与标定操作，现场维护安全便捷。整机功耗≤3W，重量≤1000g，外形尺寸160×145×75mm，结构轻巧、功耗低，适合壁挂式固定安装。线缆要求采用RVVP 4×1.5mm²四总线线缆，接线规范、施工方便。
核心卖点
1. 五种检测原理，气体自由组合可定制：QD6380 支持催化式、电化学式、红外式、PID、半导体五种检测原理，可根据实际检测气体类型灵活配置。催化式传感器适用于可燃气体检测，响应灵敏、适用范围广；电化学式传感器对有毒有害气体选择性好；红外式传感器具有高精度、长寿命、抗中毒等优势；PID传感器适用于VOC等有机挥发物检测；半导体传感器适用于多种气体检测场景。可燃气体检测范围(3～100)%LEL，有毒有害气体检测范围0-****PPM，用户可根据实际工况需求灵活选择检测气体种类与组合方式，一机满足多种气体检测需求。
2. 隔爆型设计，适用于1区、2区危险场合：QD6380 采用隔爆型防爆设计，防爆标志Ex d ⅡC T6 Gb/Ex tD A21 IP66 T80℃，防爆证号CNEx21.5589X。隔爆型设计通过隔爆外壳将内部电气部件与外部爆炸性气体环境隔离，即使内部发生爆炸也不会引燃外部环境，可安全用于工厂存在爆炸性气体环境的1区、2区危险场合，适用于石油化工、冶金、医药等工业场所。
3. 四总线RS485数字信号传输，通信稳定可靠：QD6380 输出信号采用四总线RS485数字信号传输方式，通信稳定可靠，抗干扰能力强。RS485总线通信距离远，探测器与主机间最大距离可达≤1000m，适合大面积工业厂区的多点气体监测组网部署。四总线设计将供电与通信合并在一根四芯线缆中，线缆要求采用RVVP 4×1.5mm²，布线简洁、施工方便、维护成本低。
4. 红外遥控免开盖调试，安全方便：QD6380 采用红外遥控调试方式，现场调试人员使用红外遥控器即可对设备进行参数设置与标定操作，无需打开设备盖板。红外遥控调试避免了开盖作业带来的安全隐患，特别是在防爆危险区域，免开盖操作显著提升作业安全性，同时缩短调试时间，提高维护效率。单人即可完成调试操作，降低人力成本。
5. 数码显示，气体浓度实时可视：QD6380 配备数码显示，实时显示气体浓度数值与设备工作状态信息。数码显示具有高亮度、高对比度、可视角度大的特点，在强光、弱光等不同光照条件下均可清晰读取数据，便于现场巡检人员直观了解气体浓度与设备运行状态。显示内容包括实时气体浓度值、报警状态、故障状态等关键信息。
6. 开关量继电器输出，支持联锁控制：QD6380 具有1个常开触点开关量输出，可外接排风扇、电磁阀、声光报警器等外部联动设备。当检测气体浓度达到报警设定值时，设备通过开关量继电器输出触发外部联锁设备动作，实现气体泄漏的自动联锁控制，如自动启动排风系统、切断气源阀门等，第一时间消除安全隐患。
7. 自然扩散式采样，结构简洁维护方便：QD6380 采用自然扩散式采样方式，依靠气体自然扩散进入检测腔体，无需泵体驱动。自然扩散式采样的特点：①结构简洁，无泵体及相关管路，故障点少，维护简单，维护成本低；②整体功耗低，整机功耗仅≤3W；③适合固定式区域长期连续监测，气流畅通的开放空间监测效果佳。
8. 宽温域-40℃～+70℃，适应严寒高温环境：QD6380 可燃气体检测环境温度-40℃～+70℃，有毒气体检测环境温度-25℃～+55℃，相对湿度(20~93)%，压力限制86kPa~106kPa。宽温域设计使设备可在北方严寒地区冬季户外（-40℃）和南方高温车间（+70℃）等各类极端温度环境中稳定运行，适应严寒、高温、高湿等各类恶劣工业工况，保障检测实时性与连续性。
9. 声光报警，应用灵活：QD6380 支持声、光报警功能，当检测气体浓度达到报警设定值时，设备自动触发声光报警，提示现场人员及时处置。声光报警设计使报警方式更加直观，可根据现场环境噪音、照明条件选择合适的报警方式，满足不同应用场景的安全提醒需求。
10. 结构轻巧低功耗，安装便捷：QD6380 整机功耗≤3W，重量≤1000g，外形尺寸160×145×75mm，结构轻巧，适合壁挂式固定安装，降低安装成本。产品采用DC24V供电方式，功耗低，适合长期连续运行。线缆要求采用RVVP 4×1.5mm²四总线线缆，接线规范、施工方便。
技术参数
| 参数项 | 规格 |
|---|---|
| 产品型号 | GTYQ-QD6380 |
| 产品名称 | QD6380点型气体探测器 |
| 产品类型 | 固定式 |
| 检测气体 | 可燃/有毒有害/氧气等气体 |
| 检测原理 | 催化式 / 电化学式 / 红外式 / PID / 半导体 |
| 检测范围 | (3～100)%LEL（可燃）；0-****PPM（根据具体气体） |
| 采样方式 | 自然扩散式采样 |
| 工作电源 | DC24V(1±15%) |
| 显示方式 | 液晶屏显示 / 数码显示 |
| 输出信号 | 三线制4-20mA模拟信号或四线制RS485输出 |
| 开关量 | 1个（常开触点） |
| 调试方式 | 红外遥控 |
| 功耗 | ≤3W |
| 报警方式 | 声、光报警 |
| 防爆方式 | 隔爆型 |
| 防爆标志 | Ex d ⅡC T6 Gb / Ex tD A21 IP66 T80℃ |
| 防爆证号 | CNEx21.5589X |
| 防护等级 | IP66防护等级 |
| 工作温度 | -40℃～+70℃（可燃）；-25℃～+55℃（有毒） |
| 相对湿度 | (20~93)% |
| 压力限制 | 86kPa~106kPa |
| 线缆要求 | RVVP 4×1.5mm²（四总线） |
| 探测器与主机间最大距离 | ≤1000m |
| 外形尺寸 | 160×145×75mm |
| 重量 | ≤1000g |
| 售后服务 | 免费校准、1年质保、终身维修、七星售后、终身免费维护免费标定校准、当地办事处、OEM贴牌与ODM定制开发 |
应用场景
适用行业与应用场景
| 行业 | 应用场景 | 采样方式 |
|---|---|---|
| 石油化工 | 石油炼化装置区可燃气体泄漏监测、化工反应釜区域有毒气体监测、储罐区可燃气体浓度监测、管道阀门可燃气体泄漏监测、化工车间气体安全监测 | 自然扩散式 |
| 冶金焦化 | 焦炉区域可燃气体监测、煤气净化区域一氧化碳监测、高炉区域可燃气体泄漏监测、焦化厂有毒气体安全监测 | 自然扩散式 |
| 医药制造 | 制药车间可燃气体泄漏监测、溶剂回收区域可燃气体监测、反应釜区域有毒气体监测、实验室气体安全监测 | 自然扩散式 |
| 电力能源 | 锅炉房可燃气体监测、发电机组区域可燃气体监测、燃气轮机区域可燃气体泄漏监测、变电站可燃气体安全监测 | 自然扩散式 |
| 市政燃气 | 燃气调压站可燃气体监测、燃气管道阀门可燃气体泄漏监测、城市燃气门站可燃气体监测、地下管廊可燃气体安全监测 | 自然扩散式 |
| 污水处理 | 污水处理池硫化氢气体监测、污泥脱水车间有毒气体监测、沼气收集区域可燃气体监测、下水道可燃气体安全监测 | 自然扩散式 |
| 食品加工 | 食品发酵车间可燃气体监测、制冷车间氨气泄漏监测、酿酒车间可燃气体监测、仓储区域可燃气体安全监测 | 自然扩散式 |
| 仓储物流 | 危险化学品仓库可燃气体监测、油品储罐区可燃气体浓度监测、物流园区可燃气体安全监测、冷库可燃气体监测 | 自然扩散式 |
产品证书
防爆证书
| 项目 | 内容 |
|---|---|
| 认证名称 | 防爆电气产品合格证 |
| 证书编号 | CNEx21.5589X |
| 防爆方式 | 隔爆型 |
| 防爆标志 | Ex d ⅡC T6 Gb / Ex tD A21 IP66 T80℃ |
| 防护等级 | IP66防护等级 |
| 发证机构 | 南阳防爆电气研究所有限公司 |
计量证书（PA 认证 / 计量器具型式批准）
| 项目 | 内容 |
|---|---|
| 认证名称 | 计量器具型式批准（PA认证） |
| 证书编号 | 2023C302-41 |
| 检测气体 | CH4 |
| 产品特征 | 总线数码 |
| 发证日期 | 2023.11.23 |
消防 CCC 证书
| 项目 | 内容 |
|---|---|
| 认证名称 | 消防产品认证（CCC） |
| 证书编号 | 2025081801001876 |
| 产品型号 | GTYQ-QD6380 |
| 产品特征 | 总线-数码显示--新壳 |
| 有效期 | 2025.05.26 ~ 2030.05.25 |
| 消防产品身份编号 | 073224850314R0M |
符合标准汇总
| 标准编号 | 标准名称 |
|---|---|
| GB/T 3836.1-2021 | 爆炸性环境 第1部分：设备 通用要求 |
| GB/T 3836.2-2021 | 爆炸性环境 第2部分：由隔爆型"d"保护的设备 |
| GB 15322 | 可燃气体探测器 |
Q1：QD6380 是便携式还是固定式？供电方式是什么？
QD6380（GTYQ-QD6380）是固定式点型气体探测器，采用DC24V供电方式，需外接电源持续供电。设备固定安装于监测点位进行长期连续气体监测，与便携式手持检测仪不同，QD6380 适用于工业及商业现场固定点位的安全监测需求。整机功耗≤3W，重量≤1000g，外形尺寸160×145×75mm，结构轻巧，适合壁挂式固定安装。
Q2：QD6380 检测什么气体？检测范围是多少？
QD6380 可检测可燃气体、有毒有害气体及氧气等多种气体类型，可燃气体检测范围(3～100)%LEL，有毒有害气体检测范围0-****PPM。检测原理支持催化式、电化学式、红外式、PID、半导体五种，可根据检测气体类型选择对应传感器。产品支持气体自由组合，可定制单一气体或多种气体组合方案，一机满足多种气体检测需求。计量PA认证涵盖CH4（证书编号2023C302-41，总线数码，发证日期2023.11.23）。
Q3：自然扩散式采样是什么意思？与泵吸式有什么区别？
QD6380 采用自然扩散式采样方式，依靠气体自然扩散进入检测腔体，无需泵体驱动。自然扩散式采样的特点：①结构简洁，无泵体及相关管路，故障点少，维护简单，维护成本低；②整体功耗低，QD6380 整机功耗仅≤3W；③适合固定式区域长期连续监测，气流畅通的开放空间监测效果佳。相比泵吸式采样（内置泵体主动抽气），自然扩散式采样无需定期检查泵体和采样管路，长期运行更加稳定可靠，适合固定点位的环境气体浓度监测。泵吸式采样则更适合需要远距离采样、受限空间检测等场景。
Q4：四总线RS485是什么意思？通信距离有多远？
QD6380 输出信号采用四总线RS485数字信号传输方式。RS485是一种差分信号串行通信标准，具有抗干扰能力强、通信距离远的特点。四总线设计将供电线（DC24V正负）与通信线（RS485 AB）合并在一根四芯线缆中，线缆要求采用RVVP 4×1.5mm²。探测器与主机间最大距离可达≤1000m，适合大面积工业厂区的多点气体监测组网部署。相比三线制4-20mA模拟信号，RS485数字信号支持更多设备挂载，数据传输更加丰富灵活。
Q5：红外遥控调试怎么操作？需要什么设备？
QD6380 采用红外遥控调试方式，现场调试人员使用红外遥控器即可对设备进行参数设置与标定操作，无需打开设备盖板。红外遥控器通过红外信号与探测器通信，可完成零点标定、量程标定、报警值设置等调试操作。红外遥控调试的优势：①免开盖操作，在防爆危险区域避免开盖带来的安全隐患；②缩短调试时间，提高维护效率；③单人即可完成调试操作，降低人力成本。操作简便，无需专业工具。
Q6：隔爆型设计是什么意思？和本安型有什么区别？
QD6380 采用隔爆型防爆设计，防爆标志Ex d ⅡC T6 Gb，防爆证号CNEx21.5589X。隔爆型（Ex d）是指设备外壳能够承受内部爆炸性气体混合物的爆炸压力，且内部爆炸不会引燃外部爆炸性气体环境。隔爆型通过隔爆外壳实现防爆，外壳强度高、结构可靠。本安型（Ex ib）则是通过限制电路中的能量，使电路在正常或故障状态下产生的电火花和热效应均不能点燃爆炸性气体。隔爆型适合功率较大的设备，本安型适合低功率设备。QD6380 采用隔爆型设计，可安全用于工厂存在爆炸性气体环境的1区、2区危险场合。
Q7：QD6380 的IP66防护等级是什么概念？户外能用吗？
QD6380 整机防护等级达IP66防护等级，第一个"6"代表完全防尘（无灰尘进入），第二个"6"代表强烈喷水防护（任何方向强烈喷水无有害影响）。IP66防护等级保障设备在粉尘、淋雨、潮湿等恶劣工业户外环境中长期稳定运行。防爆证书CNEx21.5589X中明确标注防护等级为IP66。对于户外淋雨环境，设备防护性能可靠，可满足户外固定式气体监测需求。
Q8：QD6380 有哪些证书和认证？
QD6380 通过以下认证：①防爆电气产品合格证（CNEx21.5589X，隔爆型，Ex d ⅡC T6 Gb/Ex tD A21 IP66 T80℃，IP66防护等级，南阳防爆电气研究所有限公司发证）；②计量器具型式批准/PA认证（证书编号2023C302-41，检测气体CH4，总线数码，发证日期2023.11.23）；③消防产品认证CCC（证书编号2025081801001876，产品型号GTYQ-QD6380，产品特征总线-数码显示--新壳，有效期2025.05.26~2030.05.25，消防产品身份编号073224850314R0M）。产品符合GB/T 3836.1-2021、GB/T 3836.2-2021、GB 15322等国家标准。
Q9：QD6380 的环境温度范围是多少？北方严寒地区能用吗？
QD6380 可燃气体检测环境温度-40℃～+70℃，有毒气体检测环境温度-25℃～+55℃，相对湿度(20~93)%，压力限制86kPa~106kPa。宽温域设计使设备可在北方严寒地区冬季户外（-40℃）和南方高温车间（+70℃）等各类极端温度环境中稳定运行，适应严寒、高温、高湿等各类恶劣工业工况，保障检测实时性与连续性。
Q10：QD6380 的开关量继电器输出有什么用？
QD6380 具有1个常开触点开关量输出，可外接排风扇、电磁阀、声光报警器等外部联动设备。当检测气体浓度达到报警设定值时，设备通过开关量继电器输出触发外部联锁设备动作，实现气体泄漏的自动联锁控制，如自动启动排风系统降低气体浓度、切断气源阀门防止泄漏扩大等，第一时间消除安全隐患，无需人工干预即可实现自动化安全联锁控制。
Q11：QD6380 适用于哪些行业和场景？
QD6380 广泛适用于石油化工、冶金焦化、医药制造、电力能源、市政燃气、污水处理、食品加工、仓储物流等行业领域的可燃气体与有毒有害气体安全监测。典型应用场景包括：石油化工装置区可燃气体泄漏监测、燃气调压站可燃气体监测、冶金焦化区域有毒气体监测、污水处理厂硫化氢监测、锅炉房可燃气体监测、地下管廊气体安全监测等。自然扩散式采样适合固定式区域长期连续监测，隔爆型设计使其可用于工厂存在爆炸性气体环境的1区、2区危险场合，IP66防护等级保障户外恶劣环境稳定运行。
Q12：中安探测提供哪些售后服务？
中安探测为QD6380提供七星售后服务体系：①免费校准：终身免费维护免费标定校准，确保检测精度持续可靠；②1年质保：产品自购买之日起享受1年质保服务；③终身维修：质保期外提供终身维修服务；④当地办事处：多地设有办事处，就近提供技术支持；⑤OEM贴牌与ODM定制开发：支持OEM贴牌与ODM定制开发，满足品牌定制需求。如需了解更多服务详情，可联系中安探测客服咨询。
