产品描述

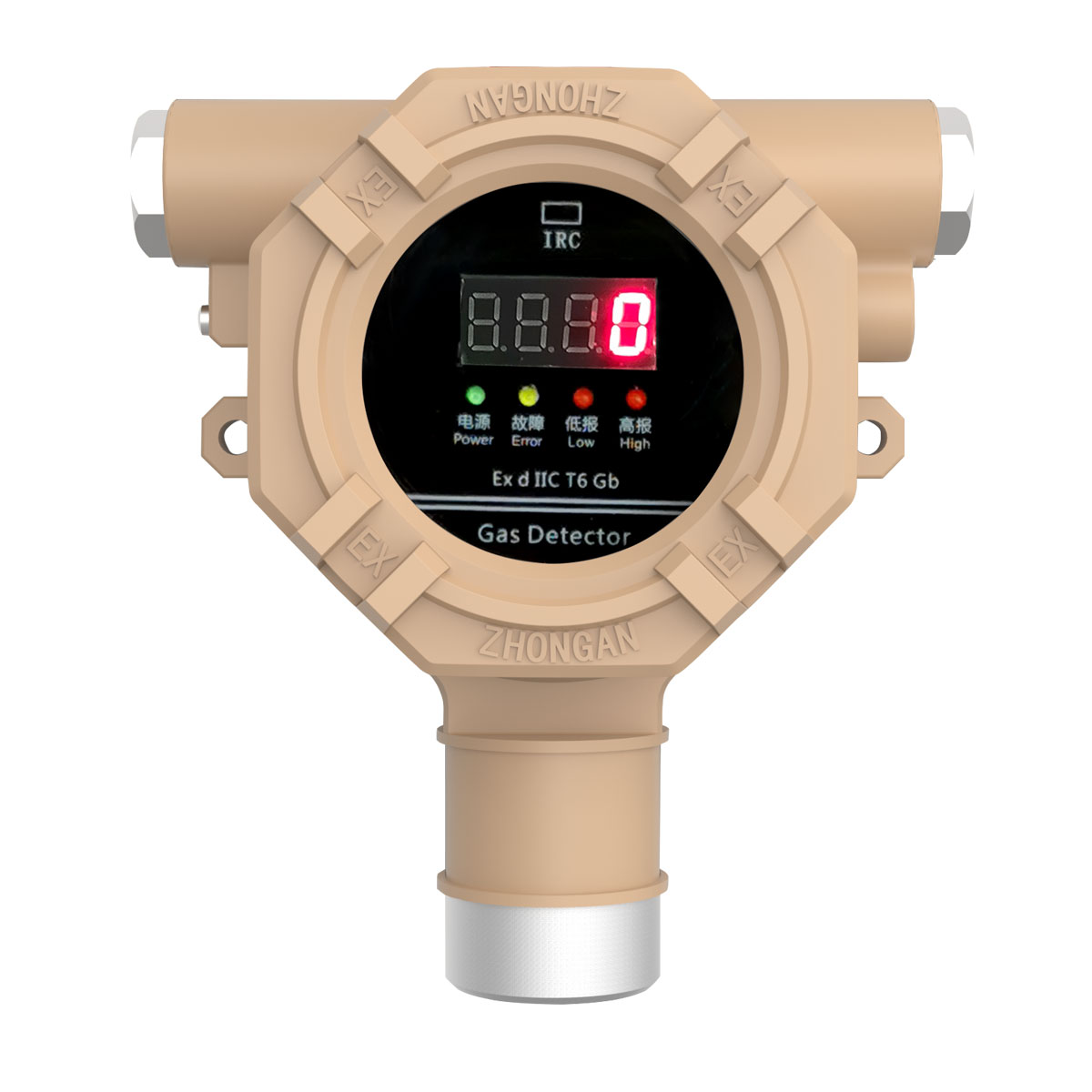

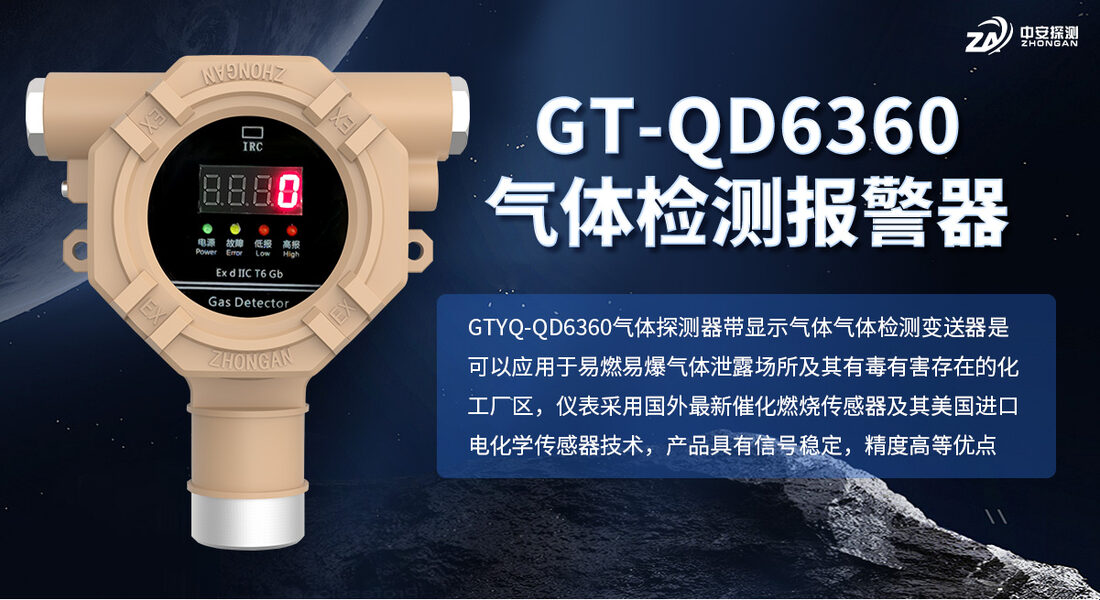

GTYQ-QD6360点型气体探测器是中安公司生产的固定式隔爆型气体检测设备，用于连续监测环境中可燃气体和有毒有害气体的浓度，采用催化燃烧、电化学、红外、PID、半导体等多种检测原理，检测范围覆盖(3~100)%LEL及0~2000PPM，响应时间≤30秒，通过三线制4-20mA模拟信号或四线制RS485输出将数据实时传输至气体报警控制器，实现24小时不间断安全监测。产品防爆标志为Ex db ⅡC T6 Gb / Ex tb ⅢC T80℃ Db，具备IP66防护等级，持有最新防爆合格证CNEx26.2474X，工作温度范围-40℃~+70℃，同时取得甲烷计量器具型式批准证书(2022C307-41)和硫化氢计量器具型式批准证书(2023C113-41)，可满足各类工业危险场所的恶劣环境使用需求。探测器采用自然扩散式采样方式，功耗≤3W，供电电源DC24V，探测器与主机间最大传输距离≤1000m。
核心卖点
多种检测原理全覆盖
支持催化燃烧、电化学、红外、PID、半导体五种检测原理，覆盖可燃气体(0-100%LEL)、有毒有害气体(0-2000PPM)和氧气(0-30%VOL)等26种以上气体检测需求。
最新防爆合格证CNEx26.2474X
持有2026年最新防爆合格证CNEx26.2474X，防爆标志Ex db ⅡC T6 Gb / Ex tb ⅢC T80℃ Db，IP66防护等级，满足ⅡC类最高防爆等级要求，证书有效期至2031年。
甲烷硫化氢双计量证
同时取得甲烷计量器具型式批准证书(2022C307-41)和硫化氢计量器具型式批准证书(2023C113-41)，两种核心检测气体的计量精度均符合国家法定计量标准，数据准确可溯源。
两总线数码显示CCC认证
取得CCC强制性产品认证证书(编号2025081801001894)，覆盖两总线-数码显示（新壳），符合国家消防产品准入要求，品质有保障。
-40℃超宽温域运行
可燃气体检测工作温度-40℃~+70℃，有毒气体检测工作温度-25℃~+55℃，相对湿度(20~93)%，适应北方严寒和南方高温高湿环境。
≤1000m远距离传输
探测器与控制器间最大传输距离≤1000m，线缆选用RVVP 3×1.5mm²，支持三线制4-20mA或四线制RS485双模式输出，信号稳定可靠，布线灵活适配多种系统。
技术参数
技术参数
| 参数项目 | 技术规格 |
|---|---|
| 检测气体 | 可燃气体/有毒有害气体/氧气等 |
| 检测原理 | 催化燃烧/电化学/红外/PID/半导体 |
| 采样方式 | 自然扩散式 |
| 检测范围 | (3~100)%LEL；0~2000PPM |
| 分辨率 | 1%LEL；1PPM/0.1PPM |
| 显示方式 | 液晶屏显示/数码显示 |
| 输出信号 | 三线制4-20mA模拟信号或四线制RS485输出 |
| 开关量 | 1个（常开触点） |
| 电源 | DC24V(1±15%) |
| 功耗 | ≤3W |
| 响应时间 | ≤30s |

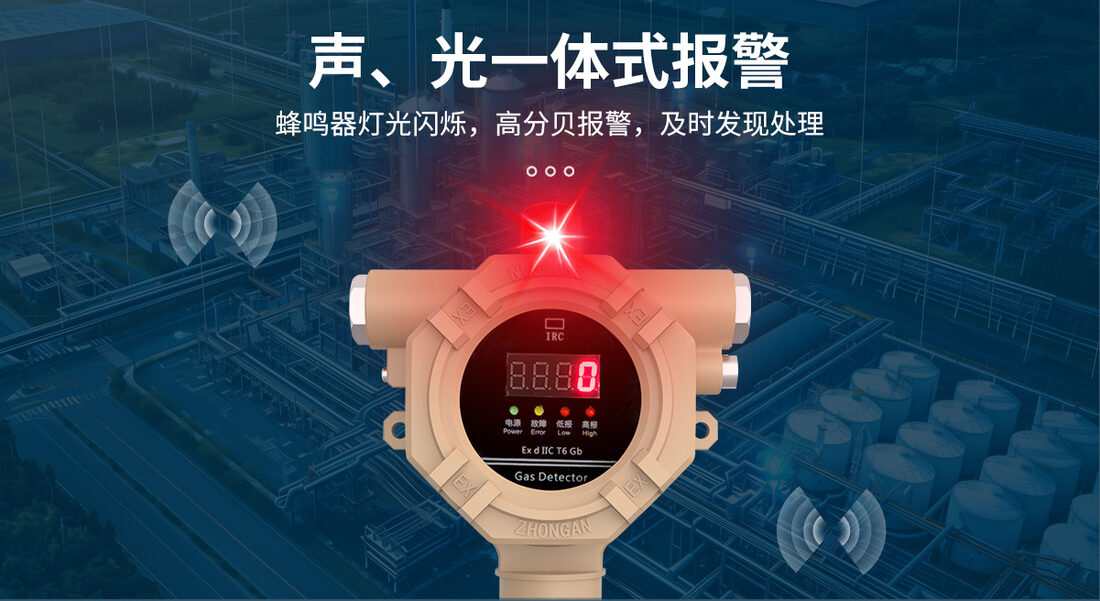

| 报警方式 | 声、光报警 |
| 调试方式 | 红外遥控调试 |
| 防爆方式 | 隔爆型 |
| 防爆标志 | Ex db ⅡC T6 Gb / Ex tb ⅢC T80℃ Db |

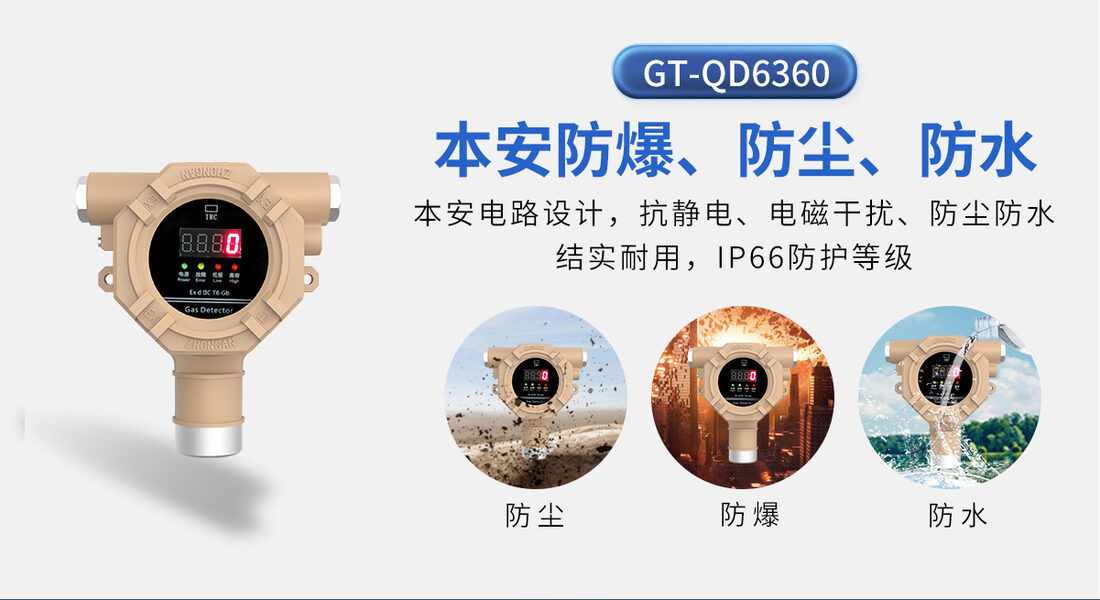

| 防护等级 | IP66 |
| 工作温度 | -40℃~+70℃（可燃）；-25℃~+55℃（有毒） |
| 相对湿度 | (20~93)% |
| 压力限制 | 86kPa~106kPa |
| 线缆要求 | RVVP 3×1.5mm²（两总线/分线） |
| 传输距离 | ≤1000m |
| 仪表尺寸 | 160mm×145mm×75mm |
| 仪表重量 | ≤1000g |
测量范围表
GTYQ-QD6360点型气体探测器支持以下气体检测，检测范围如下：
| 检测气体 | 分子式 | 检测范围 | 单位 |
|---|---|---|---|
| 可燃 | EX | 0-100 | %LEL |
| 氧气 | O2 | 0-30 | %VOL |
| 硫化氢 | H2S | 0-100 | ppm |
| 一氧化碳 | CO | 0-100 | ppm |
| 一氧化碳 | CO | 0-1000 | ppm |
| 一氧化碳 | CO | 0-2000 | ppm |
| 氨气 | NH3 | 0-100 | ppm |
| 氢气 | H2 | 0-1000 | ppm |
| 氯气 | Cl2 | 0-20 | ppm |
| 二氧化硫 | SO2 | 0-20 | ppm |
| 二氧化硫 | SO2 | 0-100 | ppm |
| 一氧化氮 | NO | 0-250 | ppm |
| 一氧化氮 | NO | 0-2000 | ppm |
| 二氧化氮 | NO2 | 0-20 | ppm |
| 二氧化氮 | NO2 | 0-2000 | ppm |
| 环氧乙烷 | C2H4O | 0-100 | ppm |
| 二甲基二硫 | C2H6S2 | 0-100 | ppm |
| 磷化氢 | PH3 | 0-20 | ppm |
| 磷化氢 | PH3 | 0-100 | ppm |
| 氯化氢 | HCL | 0-20 | ppm |
| 氯化氢 | HCL | 0-100 | ppm |
| 甲醛 | CH2O | 0-10 | ppm |
| 甲醛 | CH2O | 0-20 | ppm |
| 臭氧 | O3 | 0-10 | ppm |
| 氰化氢 | HCN | 0-50 | ppm |
| 硅烷 | SiH4 | 0-50 | ppm |
应用场景
适用行业
| 应用场景 | 应用动作 | 检测对象 |
|---|---|---|
| 石油化工 | 在炼油装置、储罐区、管道法兰处安装探测器，实时监测可燃气体泄漏浓度 | 甲烷、丙烷、异丁烷、氢气、硫化氢 |
| 冶金行业 | 在冶炼车间、煤气发生炉、转炉区域布设探测器，监测一氧化碳气体浓度 | 一氧化碳、氢气、可燃气体 |
| 制药行业 | 在原料反应釜、溶剂回收区、洁净室安装探测器，检测有害溶剂蒸气泄漏 | 甲醛、氨气、环氧乙烷、可燃气体 |
| 半导体制造 | 在气瓶间、工艺管道、尾气处理区安装探测器，监控特种气体泄漏 | 硅烷、磷化氢、氢气、氯气 |
| 污水处理 | 在格栅间、污泥脱水间、生化池旁安装探测器，监测有毒气体逸散 | 硫化氢、氨气、甲烷 |
| 食品加工 | 在冷库制冷机房、氨压缩车间安装探测器，监测制冷剂泄漏浓度 | 氨气、可燃气体 |
| 燃气行业 | 在调压站、门站、加气站安装探测器，监测燃气管线泄漏浓度 | 甲烷、丙烷、异丁烷 |
产品证书
资质证书
| 证书类型 | 证书编号 | 认证内容 |
|---|---|---|
| 防爆合格证 | CNEx26.2474X | Ex db ⅡC T6 Gb / Ex tb ⅢC T80℃ Db，IP66 |
| 计量器具型式批准证书（甲烷） | 2022C307-41 | 甲烷（CH4）检测 |
| 计量器具型式批准证书（硫化氢） | 2023C113-41 | 硫化氢（H2S）检测 |
| CCC强制性产品认证 | 2025081801001894 | 两总线-数码显示（新壳） |
常见问题
Q1：GTYQ-QD6360和GTYQ-S101有什么区别？
两款产品定位不同：GTYQ-QD6360为两总线数码显示，输出信号为三线制4-20mA或四线制RS485双模式，持有甲烷和硫化氢双计量证及最新防爆证CNEx26.2474X；GTYQ-S101为三线制4-20mA输出，持有CCC认证(覆盖甲烷/丙烷/异丁烷/氢气)。QD6360外形尺寸160×145×75mm，重量≤1000g，比S101系列更轻巧。
Q2：GTYQ-QD6360有计量证吗？检测哪些气体有计量认证？
有，GTYQ-QD6360同时持有两张计量器具型式批准证书：甲烷检测(2022C307-41)和硫化氢检测(2023C113-41)。这两种核心气体的计量精度均符合国家法定计量标准，检测结果具有法律效力。
Q3：两总线是什么意思？需要几根线？
GTYQ-QD6360为两总线数码显示型探测器，线缆选用RVVP 3×1.5mm²（手册标注GT-QD6360分线），支持三线制4-20mA模拟信号或四线制RS485输出双模式，可根据配套控制器灵活选择接线方式。
Q4：GTYQ-QD6360的防爆证是最新的吗？
是的，GTYQ-QD6360持有最新防爆合格证CNEx26.2474X（2026年签发），防爆标志Ex db ⅡC T6 Gb / Ex tb ⅢC T80℃ Db，IP66防护等级，满足ⅡC类最高防爆等级要求。
Q5：GTYQ-QD6360有CCC认证吗？
有，CCC强制性产品认证证书编号为2025081801001894，覆盖两总线-数码显示（新壳）类型，符合国家消防产品准入要求。
Q6：探测器可以检测哪些气体？
支持检测可燃气体(0-100%LEL)、氧气(0-30%VOL)以及硫化氢、一氧化碳、氨气、氢气、氯气、二氧化硫、一氧化氮、二氧化氮、环氧乙烷、磷化氢、氯化氢、甲醛、臭氧、氰化氢、硅烷等26种以上有毒有害气体，具体量程详见测量范围表。
Q7：探测器有没有开关量输出？
有，GTYQ-QD6360具备1个开关量输出（常开触点），可在气体浓度达到报警设定值时直接联动外部设备如排风扇、电磁阀等，无需控制器中转。
Q8：探测器在低温环境下能正常工作吗？
可以，可燃气体检测工作温度为-40℃~+70℃，有毒气体检测工作温度为-25℃~+55℃，相对湿度(20~93)%，能够适应北方严寒地区户外安装使用。
Q9：探测器怎么调试？需要拆下来吗？

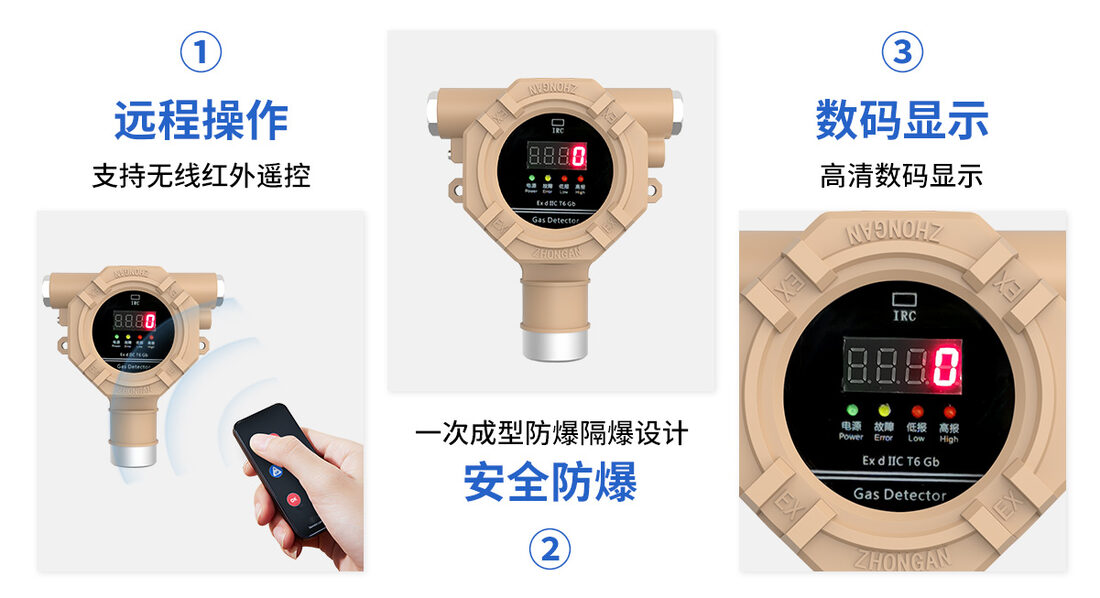

不需要拆卸，GTYQ-QD6360采用红外遥控调试方式，现场人员使用红外遥控器即可完成零点校准、量程标定和参数设置，操作简便安全。
