产品简介

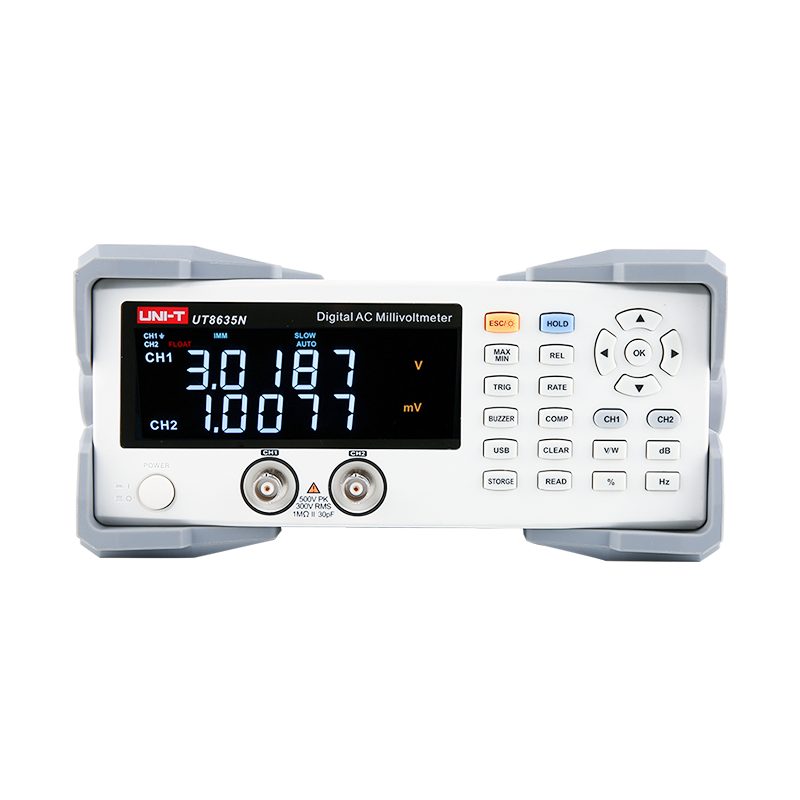

UT8630N是一系列数字交流毫伏表，最大显示38000,具有多功能、高精度等特点。UT8630N系列最高测量电压380V, 最小有效分辨力50µV.

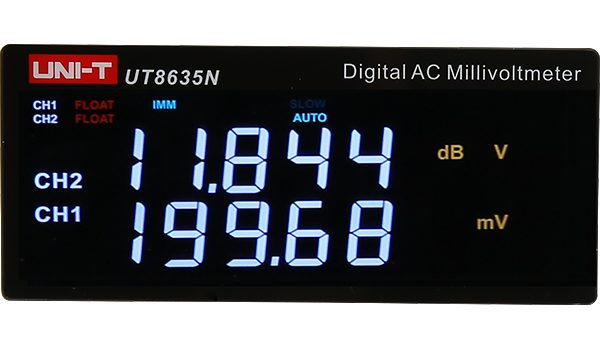

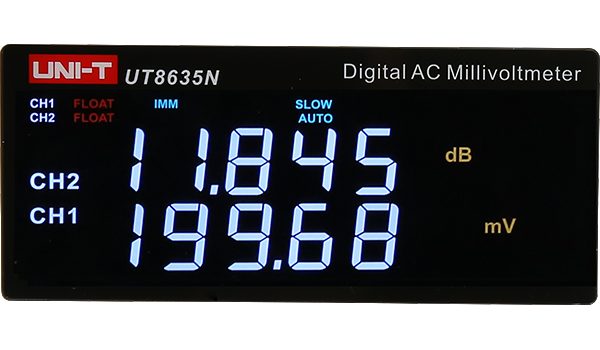

可切换多种测量单位
Vpp、dBm、dB等

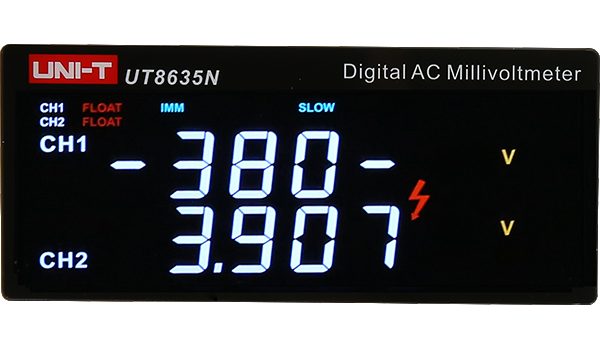

手/自动量程可选
提供两种量程选择模式：量程手动模式、量程自动模式

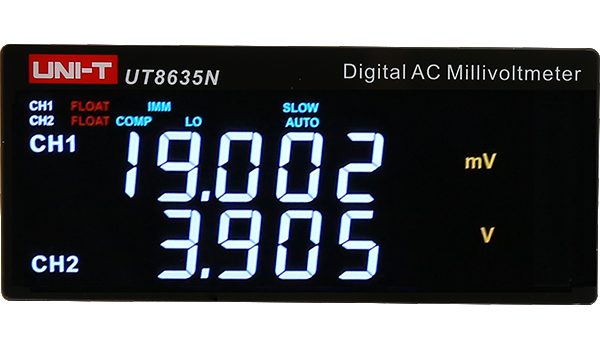

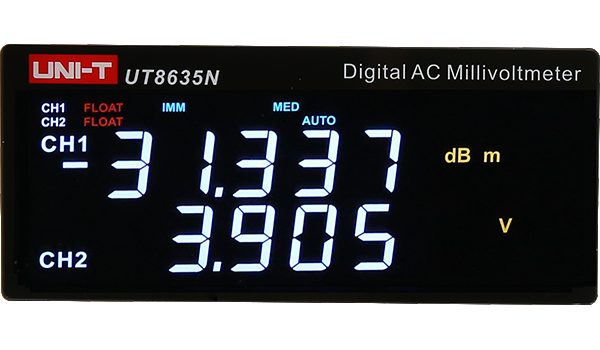

三档测量速率可选
测量时，短按RATE键可设置快速、中速、慢速三种测量速率。
-较慢的测量速率可以得到更稳定的读数。
-在快速模式时，测量结果会比中速和慢速模式时少保留一位小数点。
注：两通道共用同一测量速率

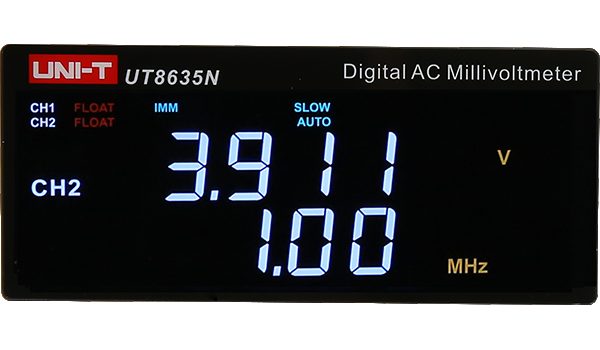

测量电压同时可监测频率
测量频率范围：UT8633N（5Hz~3MHz）
UT8635N（5Hz~5MHz）

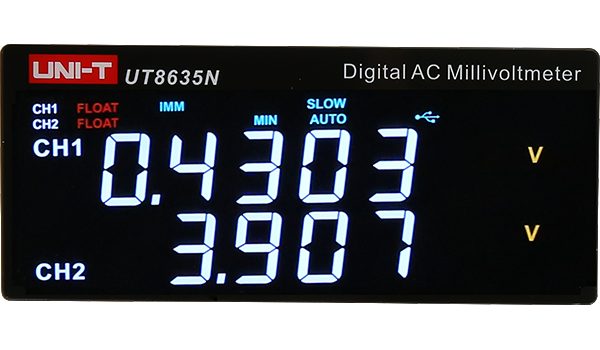

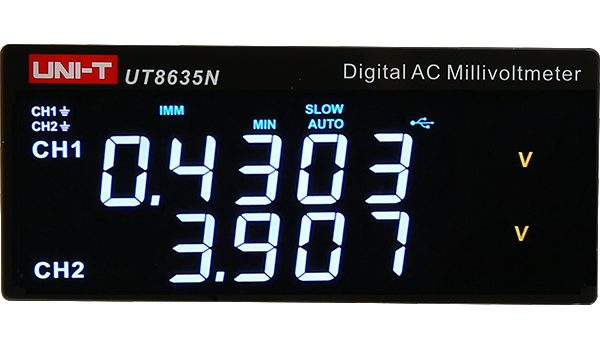

浮地测量与接地测量
长按CH1键可以设置通道一为接地或浮地。
长按CH2键可以设置通道二为接地或浮地。

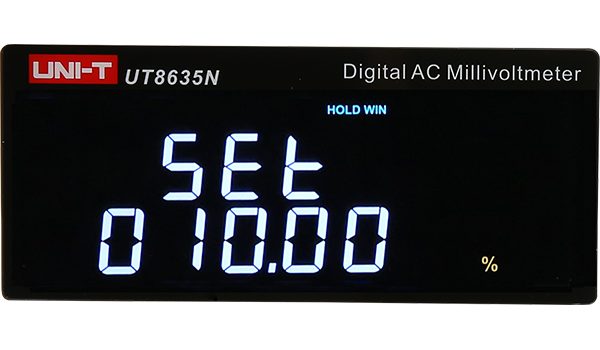

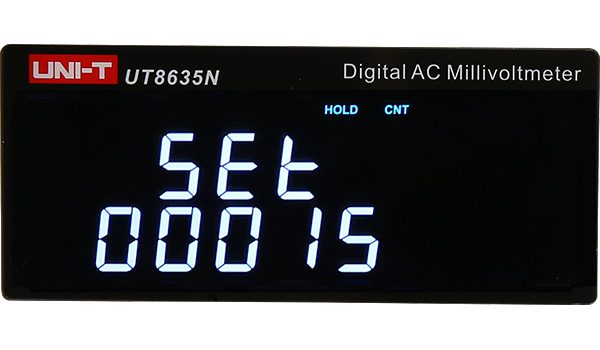

保持功能HOLD
短按HOLD键切换此功能，仅对第一行的测量值有效：
开启时，按设置的CNT值和WIN值捕获稳定值。
-启动捕获时，LCD符号“HOLD”闪烁并显示实时测量值，
-连续CNT个测量值差值在WIN范围内，最后一个值作为稳定值显示，“HOLD”常显。
-如果后续测量值不超出WIN的范围，则保留现有稳定值并显示之；
-如果超出WIN的范围，则重新开始捕获稳定值。

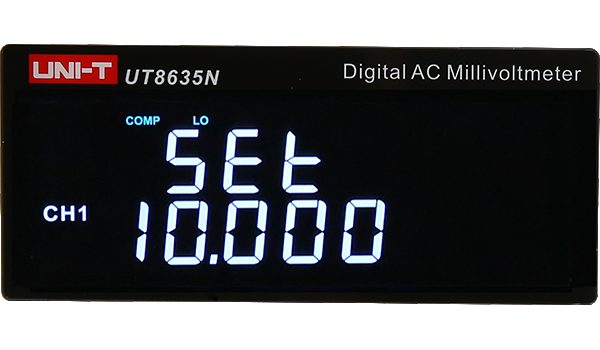

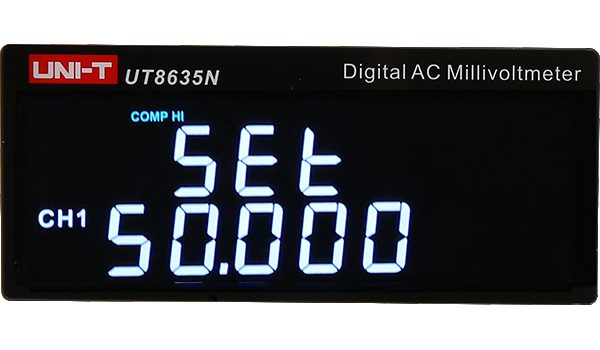

极限比较功能
短按COMP键切换比较模式，此功能只对第一行的测量值有效。
打开比较模式后，第一行测量值会与比较模式的设置值对比，结果如下：
-测量值在限值内，LCD指示“COMP IN”，无警报声；
-测量值小于限值下限，LCD指示“COMP LO”，发出警报声（警报声开启时）；
-测量值大于限值上限，LCD指示“COMP HI”，发出警报声（警报声开启时）。
通过长按BUZZER键可开启或关闭警报声。
注：此功能只对第一行的测量值有效

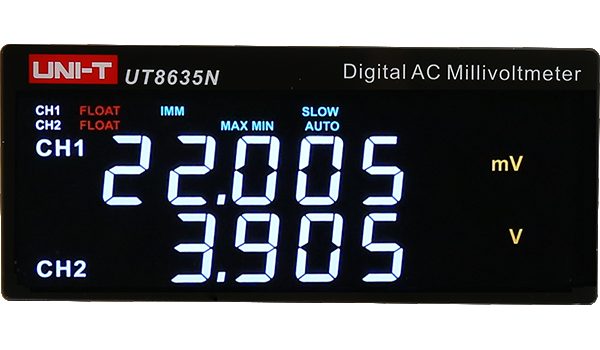

最大/最小值测量
短按MAXMIN键进入MAXMIN功能，此功能只对第一行的测量值有效。
-进入此功能后，机子开始捕捉第一行测量值的最大值和最小值。
-开启此功能后，短按MAXMIN键可以循环切换显示值：
LCD指示“MAXMIN”时、第一行的值是当前值，
LCD指示“MAX”时、第一行的值是最大值，
LCD指示“MIN”时、第一行的值是最小值。
注：此功能只对第一行的测量值有效

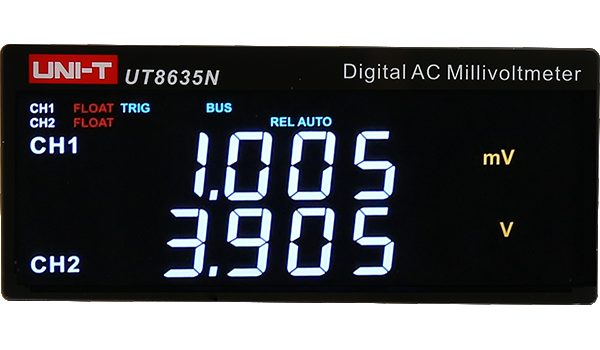

三种触发模式可选
长按TRIG键可选择三种触发模式。
-立即触发：无触发条件，一次测量完成后立即开始下一次测量，机子不断测量并显示；
-手动触发时：短按一次TRIG键就触发一次测量，完成后停止测量，等待下次手动触发；
-总线触发：接收通讯总线的一次触发命令后启动测量、完成后停止，等待下次总线命令。
注：两个通道共用相同的触发设置和触发信号

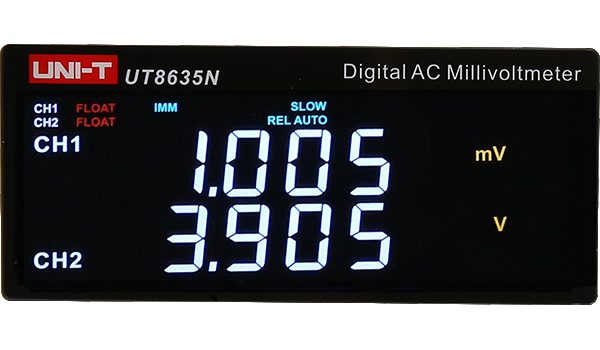

REL相对值测量功能
-短按REL键打开或关闭相对值测量功能，只对第一行的测量值有效。
-关闭时短按REL键，会选当前第一行测量值为参考值作相对值测量，
-之后第一行的显示值为：显示值=原始测量值-参考值。
注：此功能只对第一行的测量值有效
型号与技术参数
| 通道数 | 2 |
|---|---|
| 频率范围 | 5Hz-5MHz |
| 电压范围 | AC：50μV~380V |
| dBm | -83.8dBm~51.76dBm （0dBm=1mW，600Ω） |
| Vpp | 140μV~850V |
型号对比
| 型号 | 通道数 | 频率范围 | 电压范围 | dBm | Vpp |
|---|---|---|---|---|---|
| UT8635N | 2 | 5Hz~5MHz | 50μV~380V | -83.8dBm~51.76dBm（0dBm=1mW，600Ω） | 140μV~850V |
| UT8633N | 2 | 5Hz~3MHz | 50μV~380V | -83.8dBm~51.76dBm（0dBm=1mW，600Ω） | 140μV~850V |
