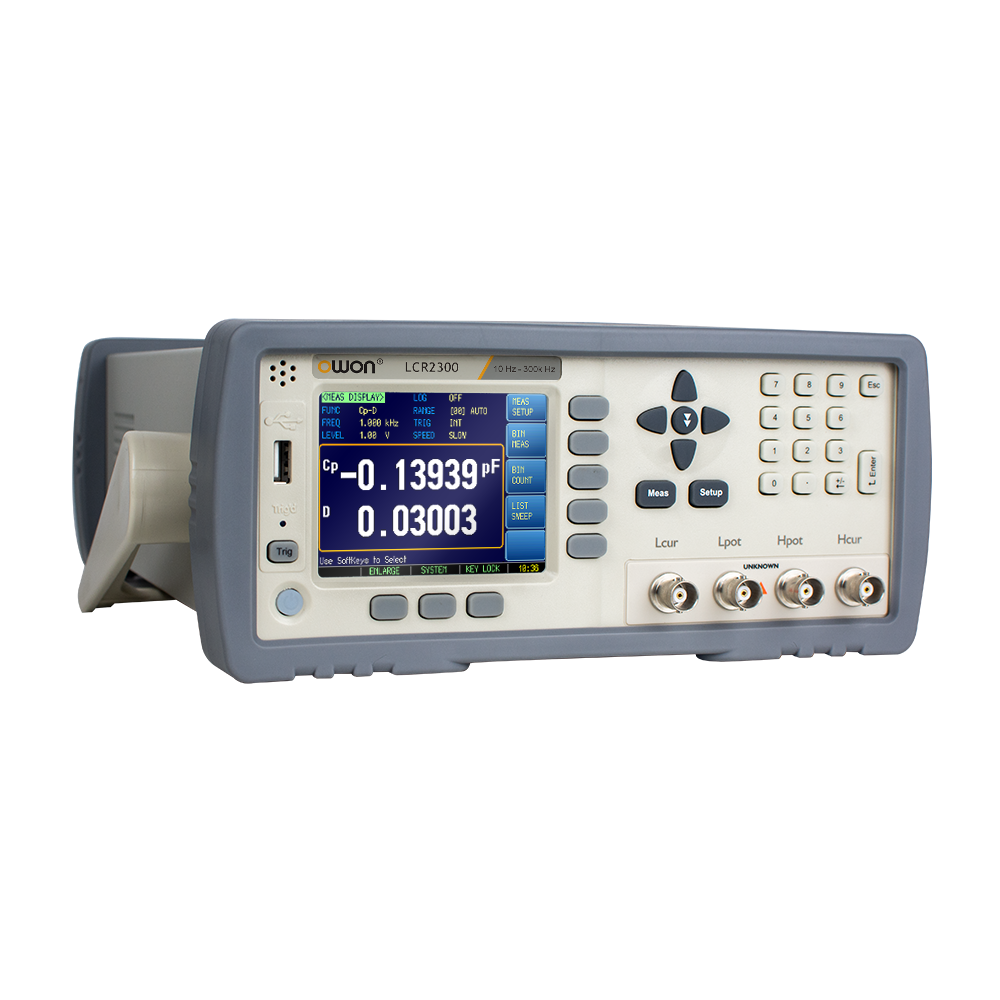

LCR2000系列数字电桥

型号

LCR2300

LCR2200

LCR2100

LCR2020

测量参数

Cs-Rs, Cs-D, Cp-Rp, Cp-D, Lp-Rp, Lp-Q, Ls-Rs, Ls-Q, G-B, R-X, Z-θr, Z-θd, DCR

监视参数

Z, D, Q, qr, qd, R, X, G, B, Y, Vac, Lac, △, △%

基本准确度

0.05%±5个字

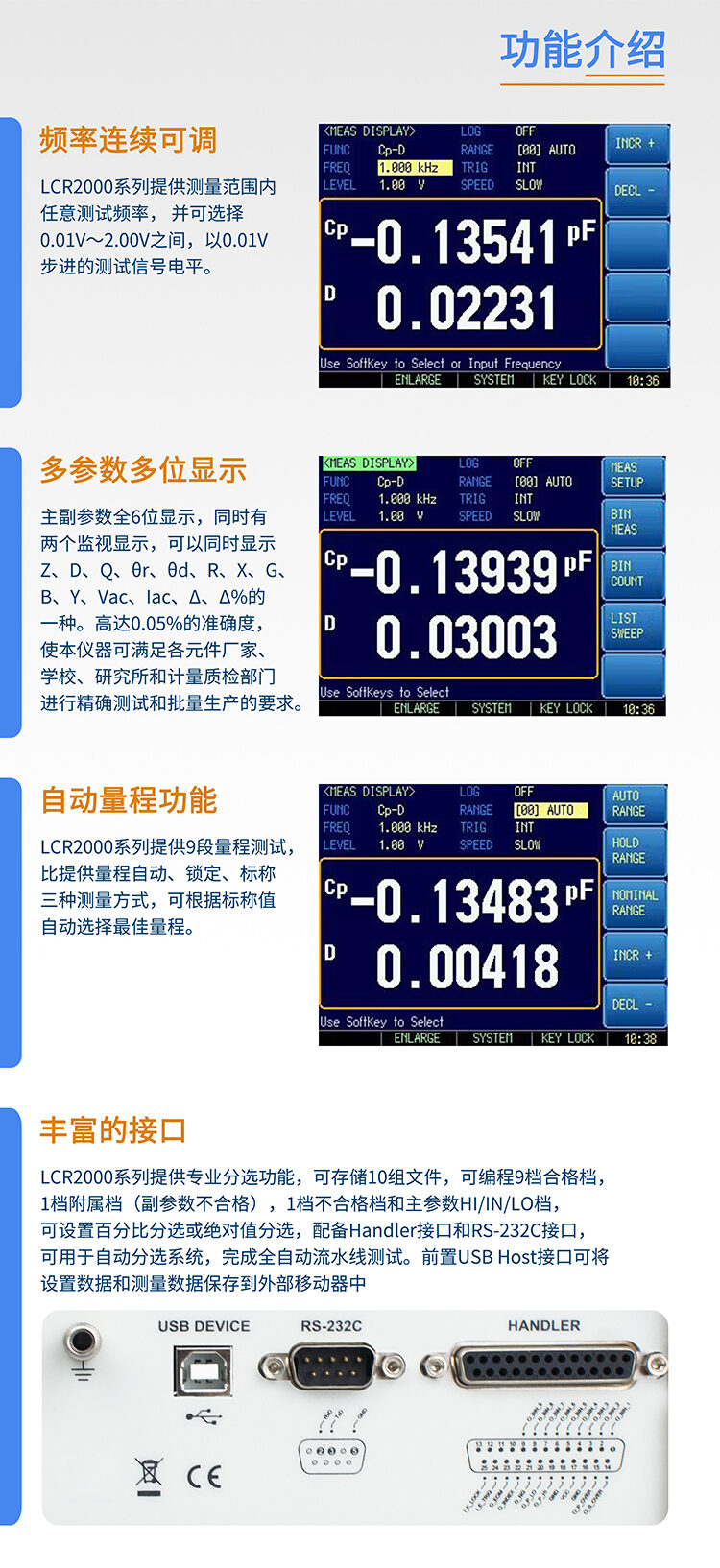

测试频率

10Hz～300kHz

10Hz～200kHz

10Hz～100kHz

10Hz～20kHz

显示位数

6位，999999

显示范围

L：0.00001uH ～ 9999.99H
C：0.00001pF ～ 9999.99mF
R,X,Z：0.00001Ω ～ 99.9999MΩ
B,G:0.01nS～999.999S
D：0.00001 ～ 9.99999
Q：0.00001 ～ 99999.9
θd: -179.999°～179.999°
θr: -3.14159 ～ 3.14159
%: -999.999% ～ 999.999%

输出阻抗

30Ω、50Ω、100Ω

量程方式

自动、手动、和标称量程

信号电平

0.01V-2.00V (10mV步进)，具有ALC功能

直流偏置

-2.50V ~ +2.50V

测试速度

慢速：3次/秒，中速：10次/秒，快速：40次/秒，

校准

开路/短路扫频清零，3 点频开路、短路和负载校准

存储

10组内置文件

触发

内部、外部、手动和远程触发

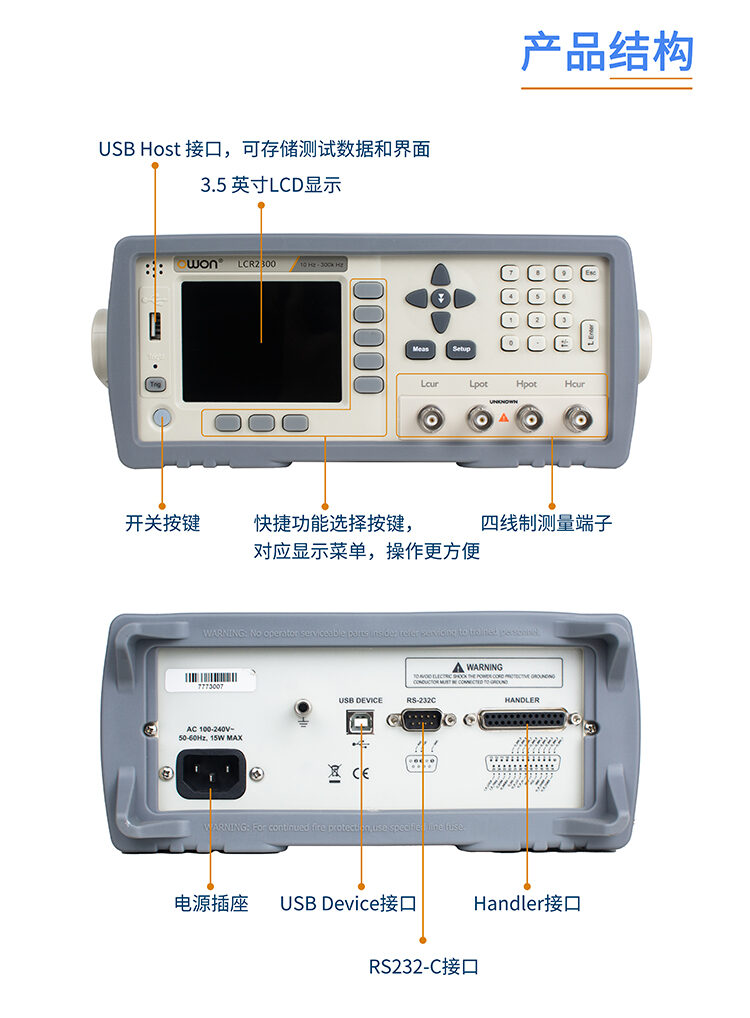

接口

USB Host, RS232, Handler
