产品亮点
- + 2U机架式结构，符合标准19英寸机柜安装
- + 0–300Vac、40Hz–400Hz宽范围可编程输出

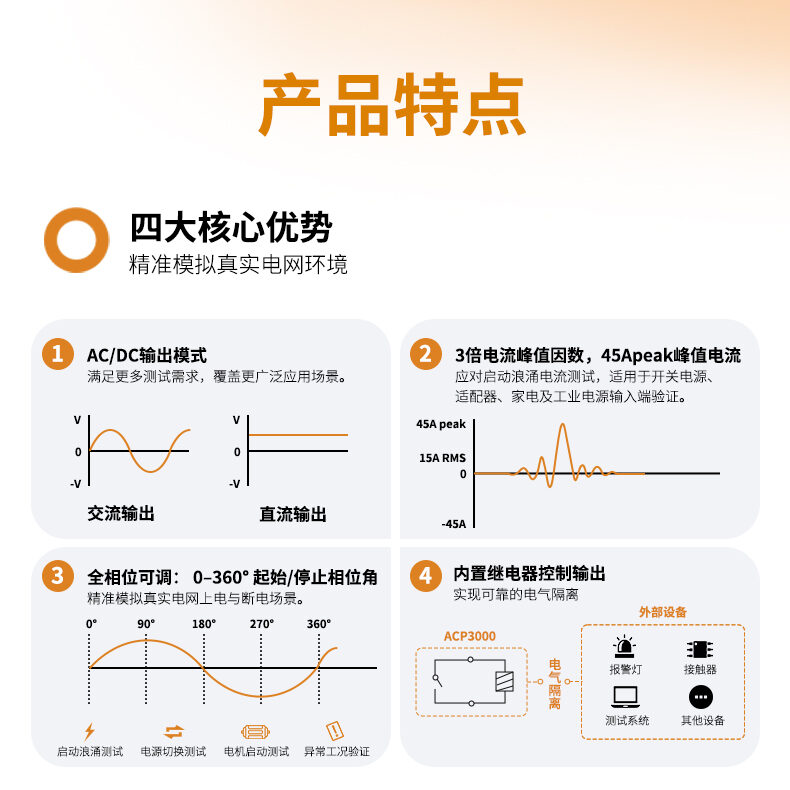

- + 支持AC/DC输出模式： 具备 0–300Vac 或 ±450Vdc 输出能力（仅限 ACP3045型号）
- + 3倍电流峰值因数，最大峰值电流45A
- + 支持启动浪涌电流测试，适用于开关电源、适配器、家电及工业电源输入端验

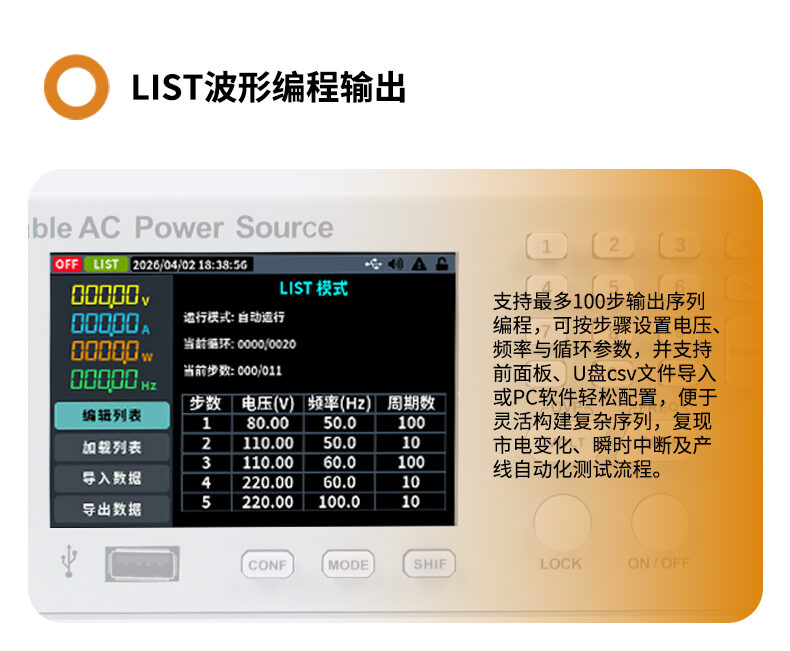

- + List序列编程模式，支持市电变化复现与瞬时中断模拟

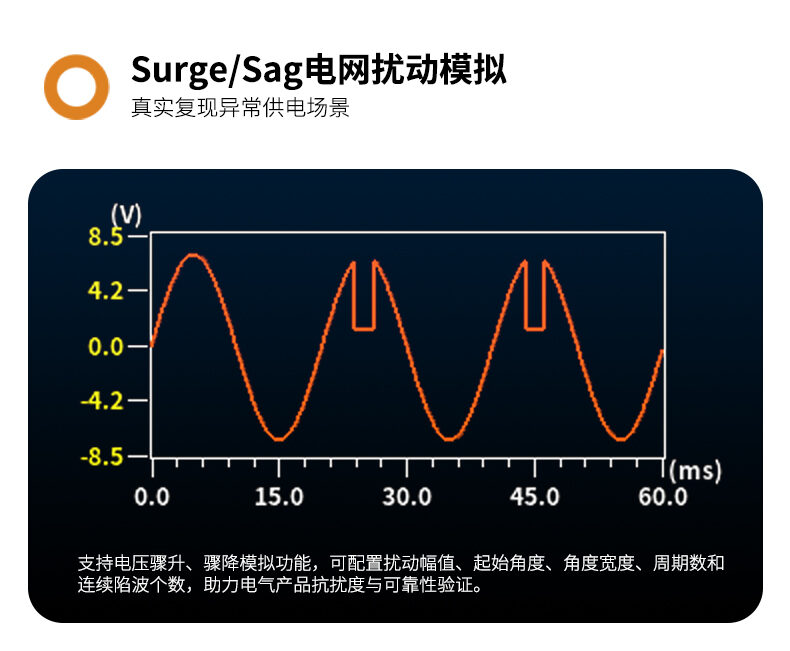

- + 突波/陷波模式Surge/Sag： 支持电压骤升、骤降等电网扰动模拟
- + 全相位可调： 支持 0–360° 输出起始及停止相位角配置，可精确模拟真实电网场景
- + 内置继电器控制输出，实现可靠的电气隔离
- 全数字控制系统： 集成 OVP（过压）、OCP（过流） 及 OPP（过功率） 保护

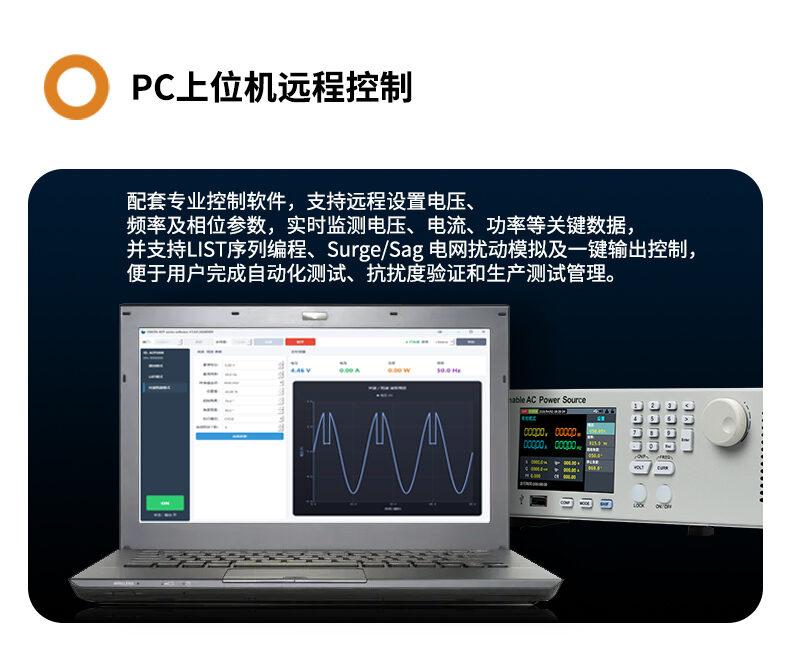

- + LAN、RS485、USB串口 通讯接口，支持 SCPI 和 MODBUS 协议
- + 3.95 英寸显示屏，界面清晰直观，操作便捷
产品介绍

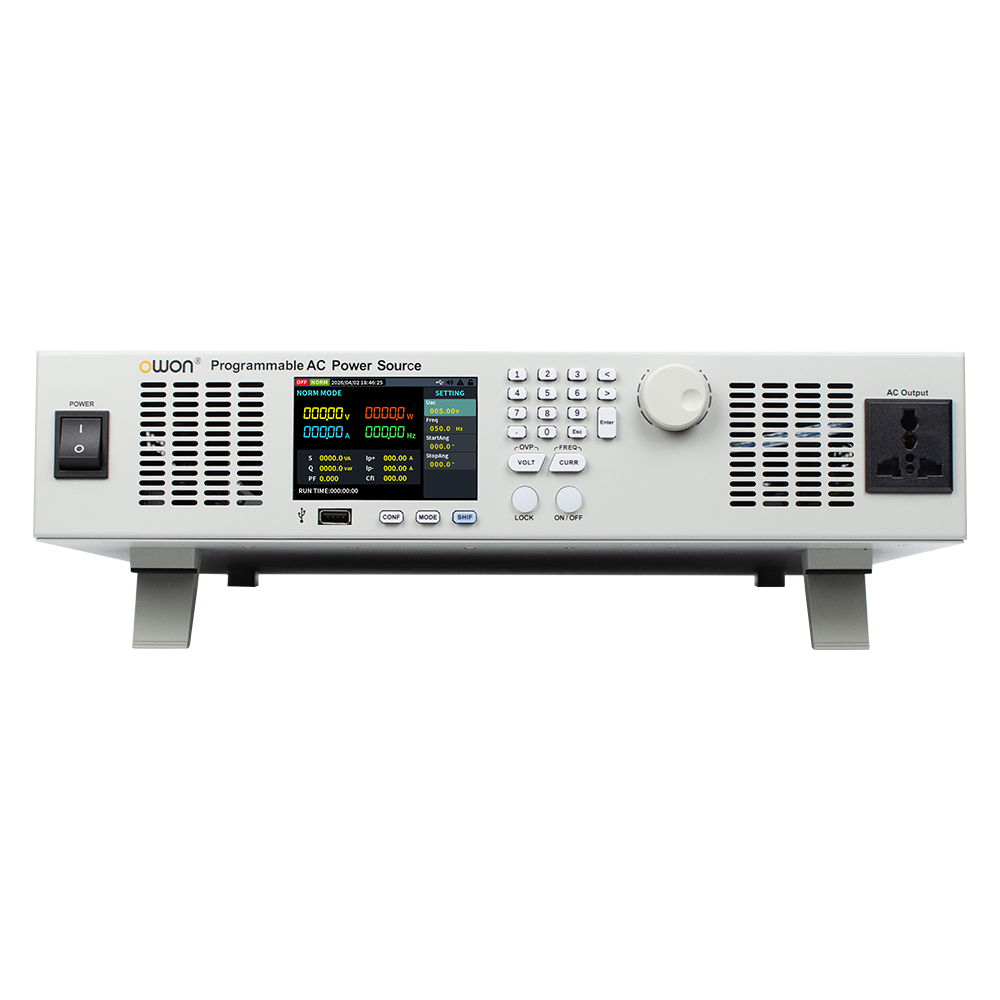

ACP 系列是一款面向工业与实验室应用的高性能可编程交流电源，支持 0–300Vac、40Hz–400Hz 宽范围可编程输出，采用 2U 机架式结构，符合标准19英寸机柜安装。产品集成全数字控制、多重保护机制和多种通讯接口，适用于研发验证、生产测试、合规预检及自动化测试系统集成等多场景下各类交流供电测试需求。
针对复杂交流输入测试需求，ACP 系列支持 LIST 序列编程、Surge/Sag 电网扰动模拟、0–360° 起止相位控制及45A高峰值电流输出，可用于复现市电波动、瞬时中断、启动冲击和异常供电等测试场景，帮助用户验证被测设备在不同供电条件下的性能与可靠性。
其中，ACP3000 支持 0–300Vac 纯交流输出；ACP3045 在交流输出基础上支持 ±450Vdc 直流输出，可覆盖更丰富的交流、直流测试需求。
技术参数
|
型号 |
ACP2000 |
ACP3000 |
ACP3045 |
|
|
额定输出 (0℃-40℃) |
AC输出电压 |
0-300V |
||
|
DC输出电压 |
-- |
-- |
- 450V~450V |
|
|
AC输出电流 |
0-15Arms, 45Apeak |
0-15Arms, 45Apeak |
0-15Arms, 45Apeak |
|
|
DC输出电流 |
-- |
-- |
0-10A |
|
|
AC 输出频率 |
40-400Hz |
40-400Hz |
40-400Hz |
|
|
AC 输出功率 |
2kVA |
3kVA |
||
|
输入 |
电压/频率/电流 |
100V-240Vac；45Hz-65Hz；16Arms Max |
||
|
负载调整率(%of output+offset) |
≤0.1%FS(Resistive Load) |
≤0.1%FS(Resistive Load) |
≤0.1%FS(Resistive Load) |
|
|
线性调整率 (%of output+offset) |
≤0.5%FS(Resistive Load) |
≤0.5%FS(Resistive Load) |
≤0.5%FS(Resistive Load) |
|
|
设置分辨率 |
电压 |
10mV |
10mV |
10mV |
|
电流 |
10mA |
10mA |
10mA |
|
|
回读分辨率 |
电压 |
10mV |
10mV |
10mV |
|
电流 |
10mA |
10mA |
10mA |
|
|
设置精度 |
电压 |
≤0.2%+600mV |
≤0.2%+600mV |
≤0.2%+600mV |
|
回读精度 |
电压 |
≤0.2%+600mV |
≤0.2%+600mV |
≤0.2%+600mV |
|
相位角 |
启动相位角 |
0-360° |
0-360° |
0-360° |
|
停止相位角 |
0-360° |
0-360° |
0-360° |
|
|
总谐波失真（THD）* |
≤0.6% |
≤0.6% |
≤0.6% |
|
|
峰值因数（CF） |
3 |
3 |
3 |
|
|
温度系数 |
±(0.04% per degree from 25℃) |
±(0.04% per degree from 25℃) |
±(0.04% per degree from 25℃) |
|
|
工作温度 |
0-40℃ |
0-40℃ |
0-40℃ |
|
|
显示 |
3.95-inch TFT LCD |
3.95-inch TFT LCD |
3.95-inch TFT LCD |
|
|
接口 |
USB，LAN，RS485 |
USB，LAN，RS485 |
USB，LAN，RS485 |
|
|
尺寸(W*H*D) |
428mm * 88.0mm*446.2mm |
428mm * 88.0mm*446.2mm |
428mm* 88.0mm*446.2mm |
|
|
重量 |
Approx. 11kg |
|||
标配附件
USB数据线
快速指南

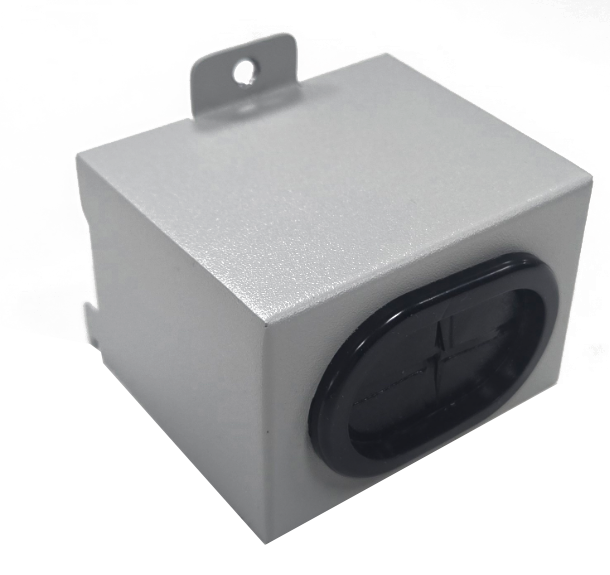

接线端子保护罩

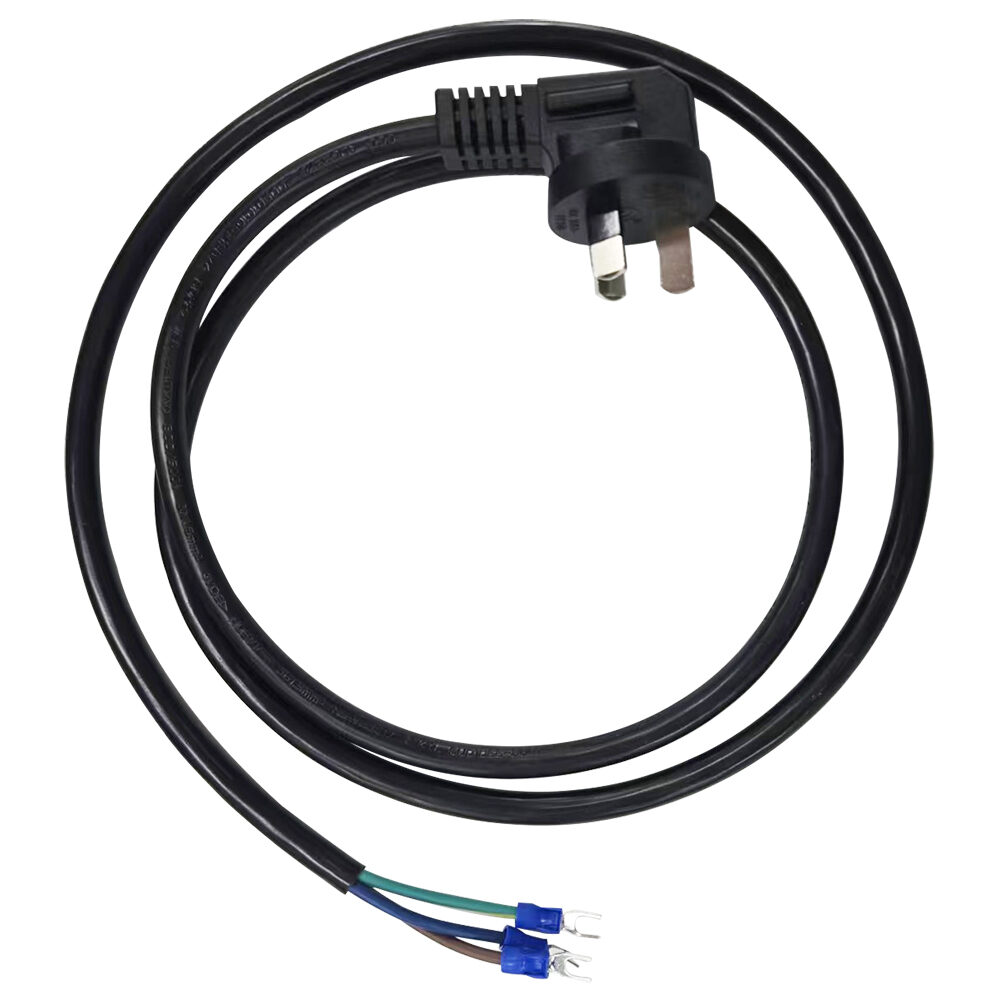

16A电源线
