汽车零部件制造
外观结构件加工
五金金属配件用途场景
规格参数
产品简介
LS225涂层测厚仪主机搭配F500探头，专业用于铁磁性金属基体上的涂镀层厚度检测。为了满足在测量极薄的镀层厚度时对精度的要求，用户还可选配专用的手压测试机架。
| 序号 | 仪器配置 | 价格（含税） |
|---|---|---|
| 1 | LS225主机 | ￥1120 |
| 2 | F500探头 | ￥2220 |
| 3 | LS225主机+F500探头 | ￥3340 |
| 4 | LS225主机+F500探头+手压测试机架 | ￥5160 |

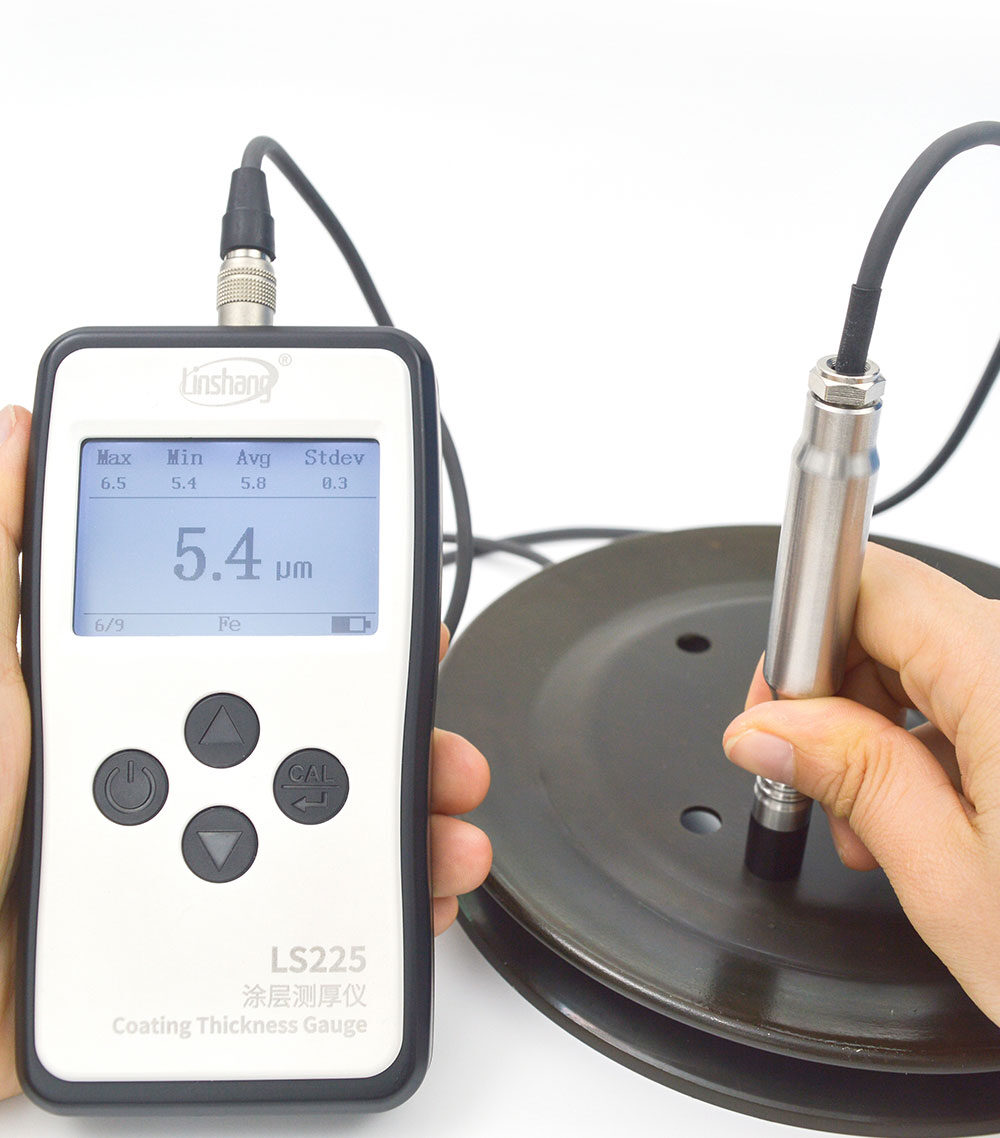

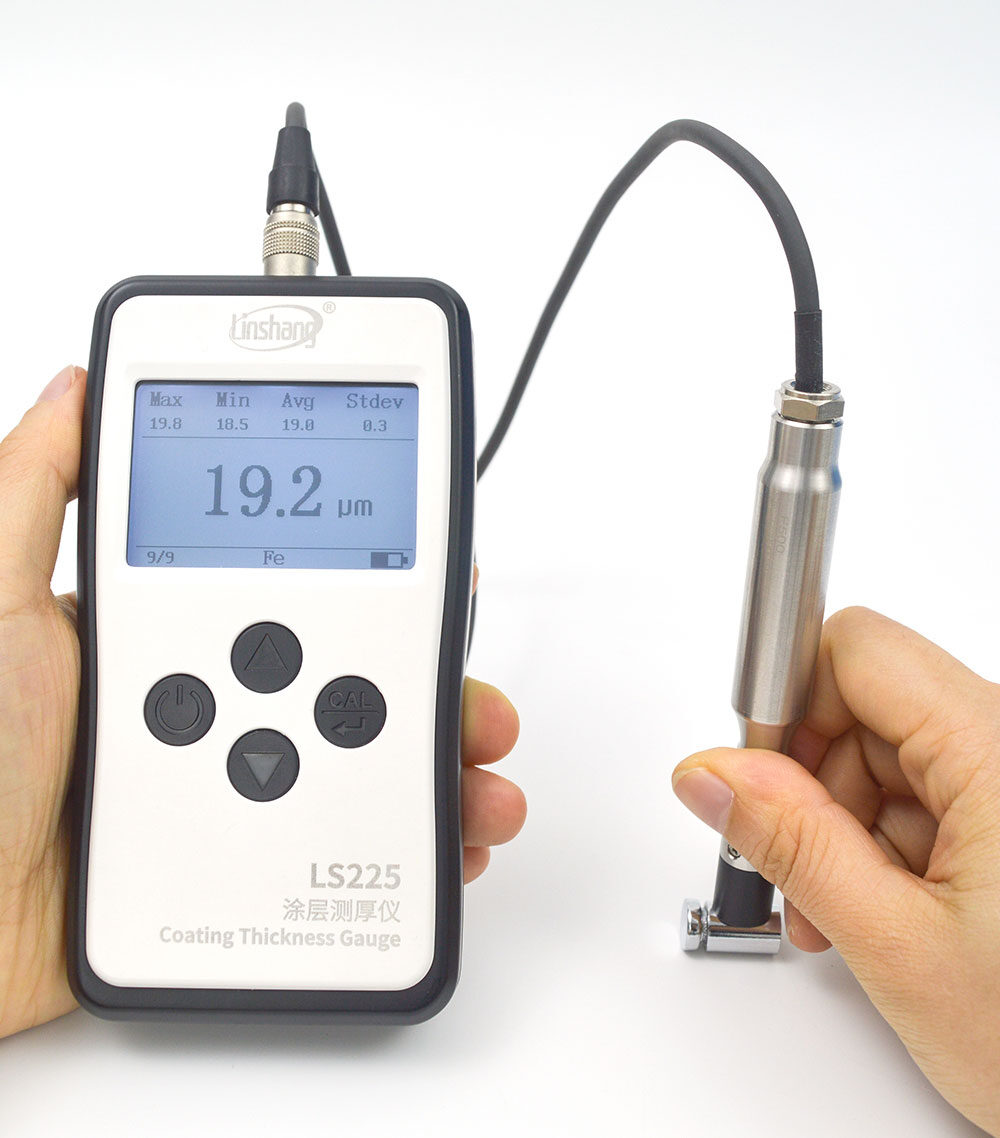

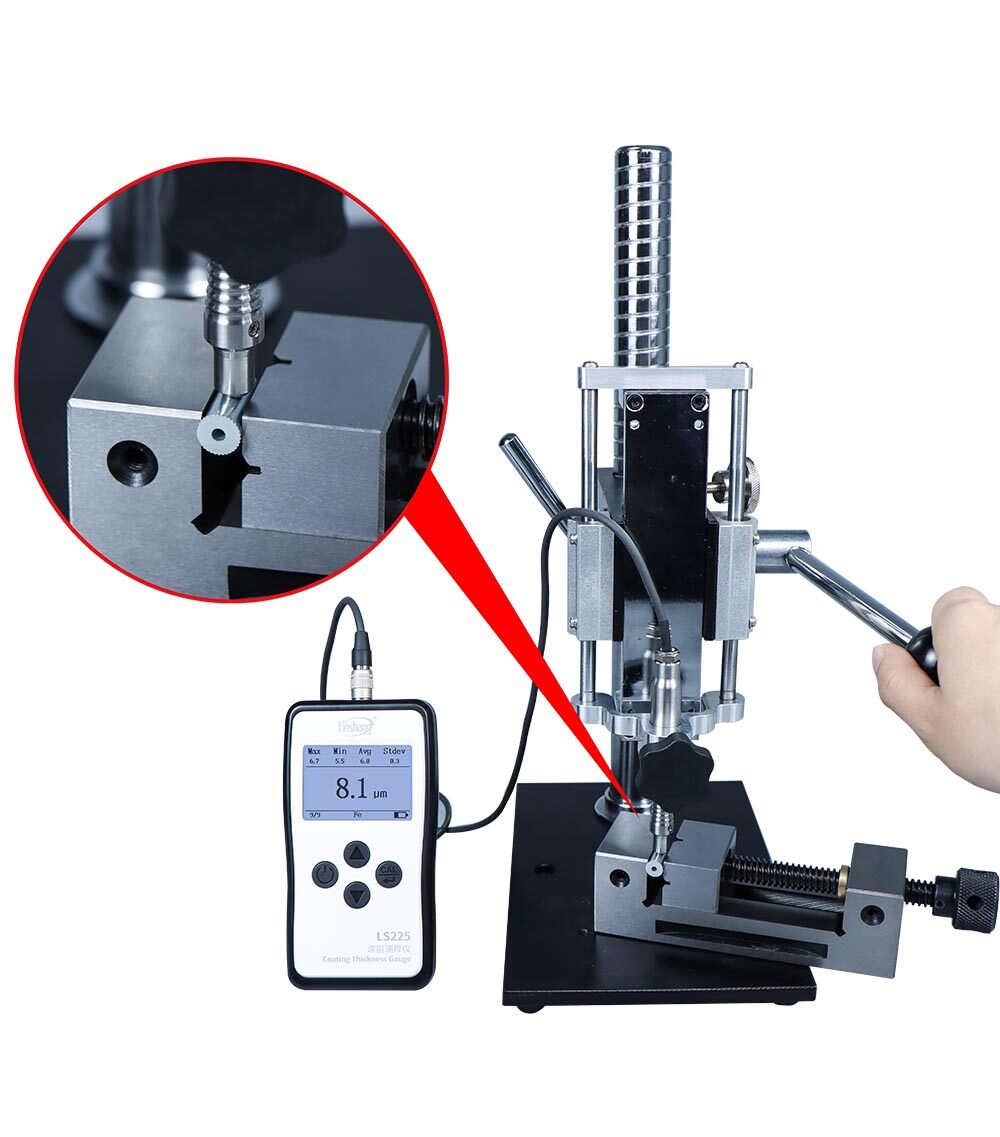

仪器具有超高的测量精度和重复性，可用于测量10μm以下的超薄涂镀层厚度测试。采用探针式探头，最小测量区域直径小至7毫米，特别适用于测试小尺寸材料。搭配专用的手压测试机架使用，在测量超薄涂镀层或异形小尺寸材料时，数据更加精准稳定。
LS225+F500涂镀层测厚仪采用磁感应测量原理，常用于磁性金属表面的镀铜，镀锌，镀锡，镀铬以及涂料、清漆、搪瓷等非磁性涂镀层厚度检测。被广泛应用于金属加工业、五金件等行业。
产品参数
LS225主机参数
| 参数名 | 参数值 |
|---|---|
| 显示 | 240×160点阵LCD |
| 供电方式 | 4节1.5VAAA碱性电池 |
| 工作温度范围 | 0℃-50℃ |
| 存储温度范围 | -20℃-60℃ |
| 主机尺寸 | 148*76*26mm |
| 重量（含电池） | 194g |
F500探头参数
| 参数名 | 参数值 |
|---|---|
| 测量原理 | 磁感应 |
| 基体材料 | 铁磁性金属 |
| 测量范围 | 0.0-500μm |
| 分辨率 | 0.1μm:（0μm-99.9μm） 1μm:（100μm-500μm） |
| 重复性 | ≤±（0.8%H+0.1μm）手压测试机架测试，H为标准值 |
| 测量精度 | ±（2%H+0.3μm）五点校准，H为标准值 |
| 单位 | μm/mil |
| 测量间隔 | 1.5s（单次模式） 0.4s（连续模式） |
| 最小测量区域 | Ø=7mm |

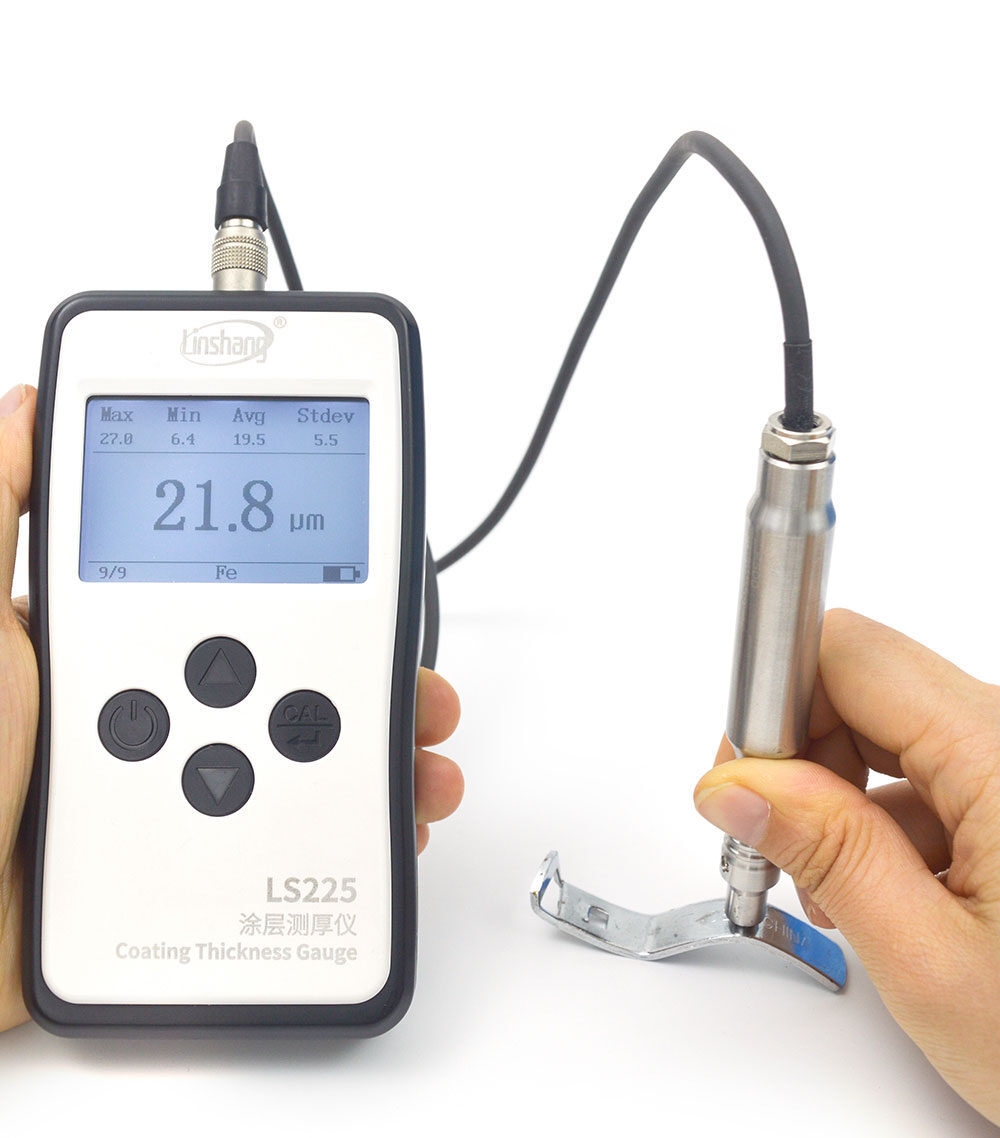

| 最小曲率半径 | 凸面1.5mm，凹面10mm |
| 最小基体厚度 | 0.1mm |
| 用户校准 | 支持零点校准，1点到5点校准 |
| 探头尺寸 | 长110mm×直径15mm（不包括连线） |
| 探头重量 | 81g |

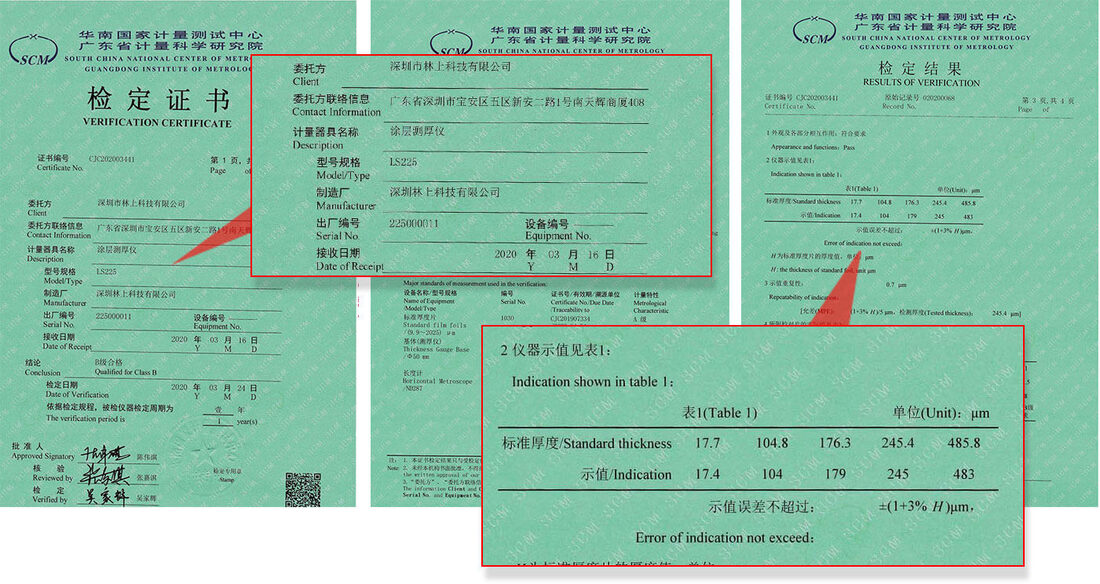

产品资质
产品符合标准
GB/T 4956-2025 磁性基体上非磁性覆盖层厚度测量--磁性法
DIN EN ISO 2808 涂料和清漆漆膜厚度的测定
JJG-818-2018 磁性、电涡流式覆盖厚度测量仪检定规程
产品资质
❓ 常见问答 8 查看更多 →
问：涂层测厚仪和超声波测厚仪到底有什么区别？
答：看测的是一层还是整块。涂层测厚仪测的是金属表面那层漆/镀层，磁性或涡流原理，要求基体是金属；超声波测厚仪测的是材料自身厚度（钢管壁厚、钢板厚度），一面发射一面接收。反过来用都不行：超声波测不出几十微米的漆膜，涂层仪也测不了塑料板厚度。
📖 完整选型选购指南：涂层测厚仪 / 镀层测厚仪 / 超声波测厚仪
问：我的工件是铝的，能用普通涂层测厚仪吗？
答：能，但要选带涡流档或自动识别基体的机型（如 LS220H、DT-157、PosiTector 6000-FN）。纯磁性感应的机型（如只标 F 探头的）在铝上测不出数。注意铝上镀铬、铜上镀铬这类导电镀层，涡流法会失真，得换别的原理。
📖 完整选型选购指南：涂层测厚仪 / 镀层测厚仪 / 超声波测厚仪
问：为什么同一个点测三次数字差很多？
答：常见三个原因：基体太薄（低于探头临界厚度，磁场穿透，读数偏低且飘）、曲率太大（凸面小于 5mm 探头贴不实）、表面太粗糙（喷砂面、铸铁面真实接触面积小）。先排除这三条，再怀疑仪器。薄壁件垫一块同材质厚板，粗糙面多点取平均。
📖 完整选型选购指南：涂层测厚仪 / 镀层测厚仪 / 超声波测厚仪
问：10μm 以下的薄镀层怎么测才准？
答：选高分辨率专用机型 + 手压测试机架。以 LS225 配 F500 探头为例，量程 0~500μm、精度 ±(2%H+0.3μm)，最小测量区 Ø7mm；配上手压机架后重复性可到 ±(0.8%H+0.1μm)。手持按压力度不稳是超薄镀层最大的误差来源，机架那笔钱别省。
📖 完整选型选购指南：涂层测厚仪 / 镀层测厚仪 / 超声波测厚仪
问：防火涂料、地坪漆几毫米厚，普通测厚仪能测吗？
答：不能。常规涂层机量程 1.25~5mm，防火涂层和自流平地坪经常 2~5mm 甚至更厚。要选量程到 6mm 或 15mm 的机型（如 JP6000A 0~6000μm、JP15A 100~15000μm），并且现场按实际厚度区间重新校准。
📖 完整选型选购指南：涂层测厚仪 / 镀层测厚仪 / 超声波测厚仪
问：管子壁厚用什么测？高温带锈的能测吗？
答：常规壁厚用超声波测厚仪：UC750 覆盖 0.15~300mm、分辨率 0.001mm，薄壁用回波-回波模式；大厚件用 U960S，量程到 500mm。高温、带锈、粗糙面普通探头要打磨加耦合剂，改用电磁超声（如 JP-H001）可以不用耦合剂、允许提离 3mm，隔着一层锈和漆也能读。
📖 完整选型选购指南：涂层测厚仪 / 镀层测厚仪 / 超声波测厚仪
问：一体式和分体式怎么选？
答：大面积平面抽检、单手效率优先选一体式；测沟槽、内壁、小孔、异形件，或者要在机架上固定测量，必须选分体式——探头线能伸进去，机身可以放在看得见的地方。两者精度没本质差别，差别在能不能贴到那个位置。
📖 完整选型选购指南：涂层测厚仪 / 镀层测厚仪 / 超声波测厚仪
问：买第一台测厚仪，怎么配最不容易后悔？
答：按主要工件定一条主线：钢/铁上常规漆膜选 LS220H 或 DT-157（基体自动识别，混线也能用）；有超薄镀层需求补一台 LS225 + 机架；还要测管壁再加 UC750。把基体材质、涂层种类、厚度区间和工件尺寸发我们，按实际工件配探头和校准片，比按参数表挑少走弯路。
📖 完整选型选购指南：涂层测厚仪 / 镀层测厚仪 / 超声波测厚仪
