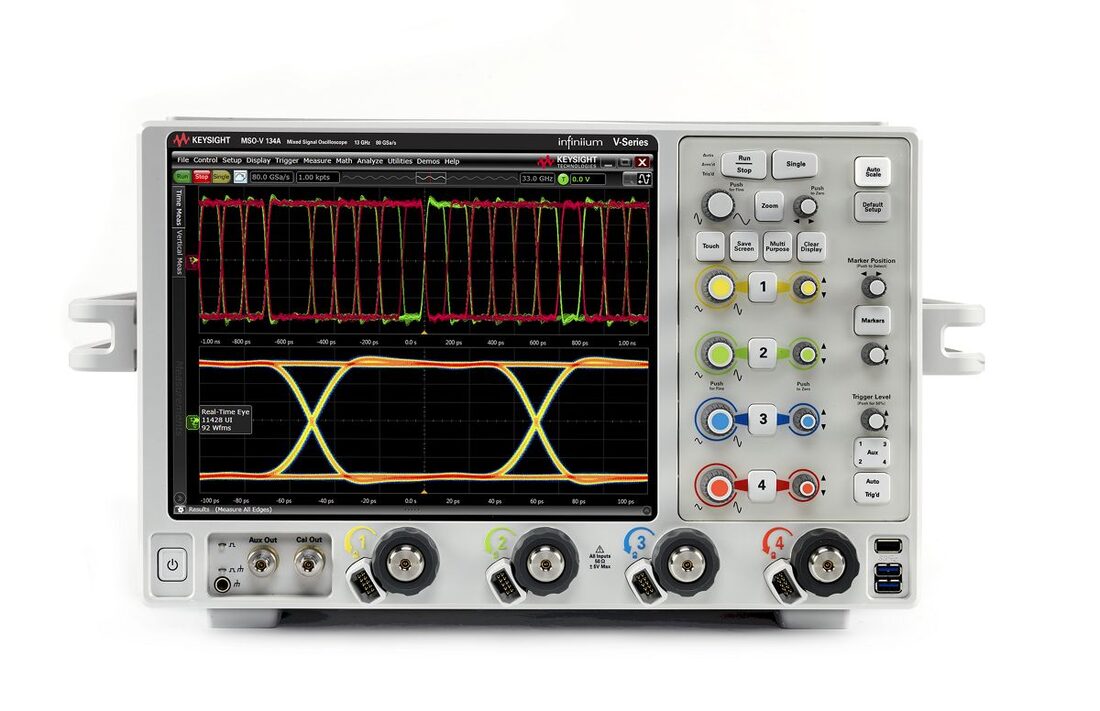

旗舰示波器: MSOV134A| 是德科技Keysight

型号：MSOV134A

分类嘉品推荐 > Keysight 是德 > 示波器 > 旗舰示波器旗舰摘要够确保卓越测量

🔧 我要报修 🧰 保养申请我要询价

用途场景

研发实验室研发、新产品开发、技术研究

生产生产线检测、工艺控制、制造过程监控

品控质量检验、来料检测、成品测试

合规认证计量检测、仪器校准、精度验证

教学实训教学实验、技能培训、实训演示

维修设备维修、故障诊断、维护保养

规格参数

📄 规格书 PDF 下载

混合信号示波器：13 GHz，4个模拟通道和16个数字通道

是德Infiniium 提供业界领先的精度，为您分析和调试高速设计开辟全新视野。

显示屏尺寸

15.4英寸
最大存储器深度

2 Gpts
模拟通道

4
最大采样率

80 GSa/s
ADC分辨率

8位
品牌包括

UXR
前端连接器尺寸

3.5 mm
最大带宽

13吉赫兹

关键性能

关键性能
13 GHz 模拟带宽（可升级）
4 个模拟通道和 16 个数字通道
高达 80 GSa/s 的采样率和 2 Gpts 采集存储器可提供更完整的信号轨迹捕获
更低的本底噪声（50 mV/格时为 1.09 mVrms）和测量本底抖动（100 fs）可实现出色的信号完整性。
超过 5.5 的有效位数（ENOB）和超过 50 dBc 的无杂散动态范围（SFDR）能够确保卓越的测量精度
可使用广泛的抖动、触发、分析和协议工具（包括PrecisionProbe）
N2815A MSO/LA 电缆
DDR2/3/4 和 LPDDR2/3/4 解码
50 Mpts 存储器

❓ 常见问答 6 查看更多 →

问：信号源输出幅度值，示波器测量出结果相差一倍？

答：

由于信号源默认输出负载为50Ω，大部分示波器输出阻抗为1MΩ，因此需要调整信号源的输出负载至高阻，阻抗匹配后示波器的测量值与信号源输出幅度值一致。

UTG900E系列函数信号发生器

查看完整问答（FAQ宝典）→

问：信号源输出幅度值，示波器测量出结果相差一倍？

答：

UTG4000A系列函数信号发生器

查看完整问答（FAQ宝典）→

问：信号源输出幅度值，示波器测量出结果相差一倍？

答：

UTG9000T系列函数信号发生器

查看完整问答（FAQ宝典）→

问：UTD1050DL手持示波器属于两用物项清单吗？如果属于，请告知其 ECCN（出口管制分类号），如果不属于，是 EAR99 还是无需许可证？

答：

不属于两用物项清单，是无需许可证。UTD1050DL的实时带宽为50 MHz，远低于ECCN 3A002.a.2条款规定的500 MHz的管制阈值。

UTD1000L系列数字示波器

查看完整问答（FAQ宝典）→

问：示波器如何测量市电220V？

答：

1. 为示波器配备隔离变压器供电；
2. 推荐使用100：1 高压无源探头，以保护示波器的使用寿命；
3. 如果需要经常测试交流或变频信号，建议选配高压差分探头；
4. 示波器通道耦合方式置为“交流”，垂直偏转系数调至100V/div，水平时基调至5ms/div，触发源置为“市电”；
5.探钩接火线或零线，探头接地夹接零线或火线；
6.打开参数测量菜单(Measure)，测量值：峰峰值（约620V），均方根值（约220V）
