用途场景
研发
实验室研发、新产品开发、技术研究
生产
生产线检测、工艺控制、制造过程监控
品控
质量检验、来料检测、成品测试
合规认证
计量检测、仪器校准、精度验证
教学实训
教学实验、技能培训、实训演示
维修
设备维修、故障诊断、维护保养
规格型号价格
| 型号 | 规格/配置 | 单位 | 价格 | 批发价 | 备注 |
|---|---|---|---|---|---|
| 16863A | 通道便携式逻辑分析仪基本型号，享受3年保修服务和3年KeysightCare技术支持 | EA | 登录可见 | 登录可见 | 整机参考价 US$ |
| 16863A | Logic Analyzer, 102 channel, 12.5 GHz timing zoom, 350 MHz state, 2 Mb depth | EA | 登录可见 | 登录可见 | 官网配置价 US$ |
| R-55A-001-1 | KeysightCare Assured First Year Support | EA | 登录可见 | 登录可见 | 官网配置价 US$ |
| R-55A-001-3CC | KeysightCare Assured - Extend to 3 years | EA | 登录可见 | 登录可见 | 官网配置价 US$ |
| R-51B-001-3CC | Return to Keysight Warranty - 3 years | EA | 登录可见 | 登录可见 | 官网配置价 US$ |
规格参数

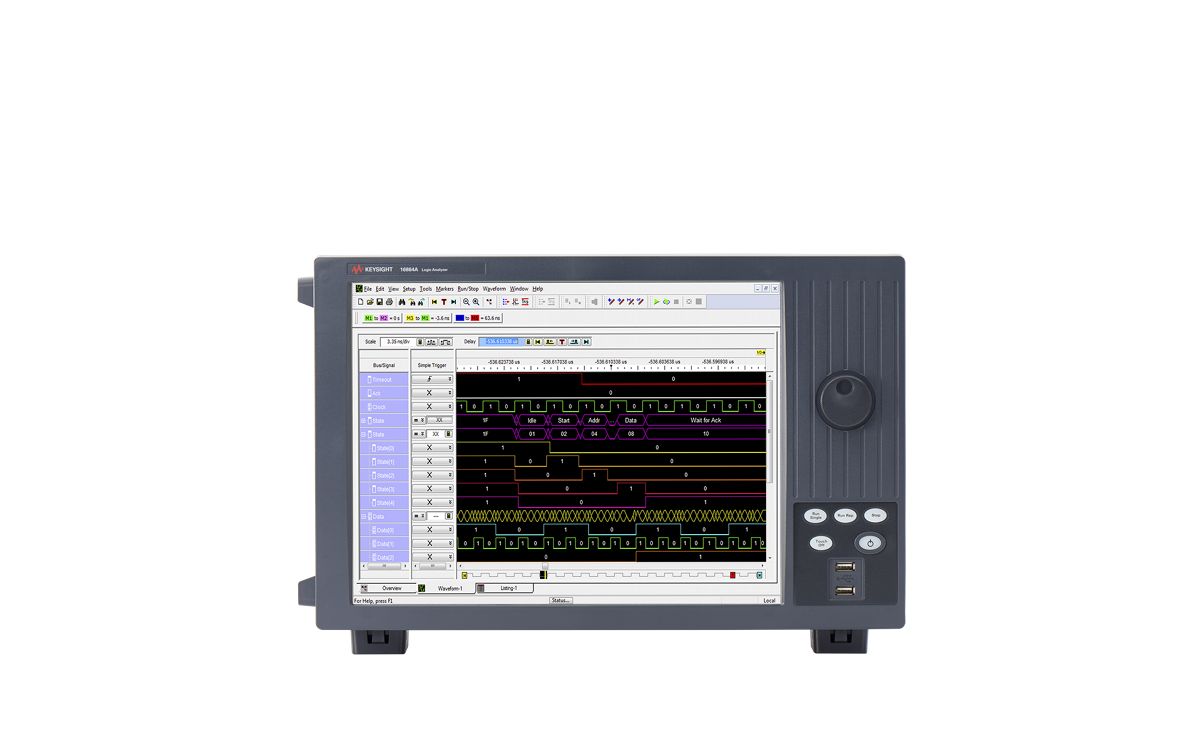

16863A 102 通道便携式逻辑分析仪提供了更快的深存储器捕获能力——高达 128 Mb/256 Mb（全通道/半通道），助您更快完成数字调试。
LA1级逻辑分析仪，102通道数
16863A 102 通道便携式逻辑分析仪提供了更快的深存储器捕获能力——高达 128 Mb/256 Mb（全通道/半通道），助您更快完成数字调试。
-
最快计时速率
5 GHz常规模式 / 12.5 GHz时序变焦
-
最大存储器深度
128 Mpts
-
信号类型
单端、差分
-
通道数
102
-
标准
LPDDR4、LPDDR3、LPDDR2、LPDDR、DDR4、DDR3、DDR2、DDR
关键性能
| 关键性能 |
|---|
| 标配 102 通道、350 MHz 状态、12.5 GHz 时钟缩放、2.5 GHz 时钟、2 Mb 深存储器 |
| 15 英寸（38.1 厘米）彩色触摸屏可让您查看大量信号和总线，并快速在其中导航。 |
| 内置可拆卸固态硬盘、USB 3.0 端口和局域网端口，可实现快速数据传输并存储海量数据。 |
| 1.4 GHz 触发序列发生器确保捕获高速事件 |
| 高达 2.5 GHz/5.0 GHz（全通道/半通道）时钟频率，能够以高分辨率捕获信号活动 |
| 高达 128 Mb/256 Mb（全通道/半通道）深存储器，支持识别间隔很长时间的问题和症状的根本原因 |
| 12.5 GHz（80 ps）时序缩放与256 K存储深度支持在高分辨率下分析触发事件 |
| 状态数据速率高达 1.4 Gb/s，状态时钟速率高达 700 MHz，支持高速数据捕获 |
| 自动设置阈值/采样位置，实现对高速总线的准确测量 |
| 同时显示所有通道的眼图，使您能够快速发现问题信号。 |
| 可选择各种单端和差分通用及专用探头。 |
| 添加应用软件，为您提供深入洞察，帮助您调试、分析和优化系统工作。 |
| 购买您当前所需的速度和存储深度，并随着需求变化逐步升级。 |
| 包括键盘、鼠标、附件包和电源线。 |
